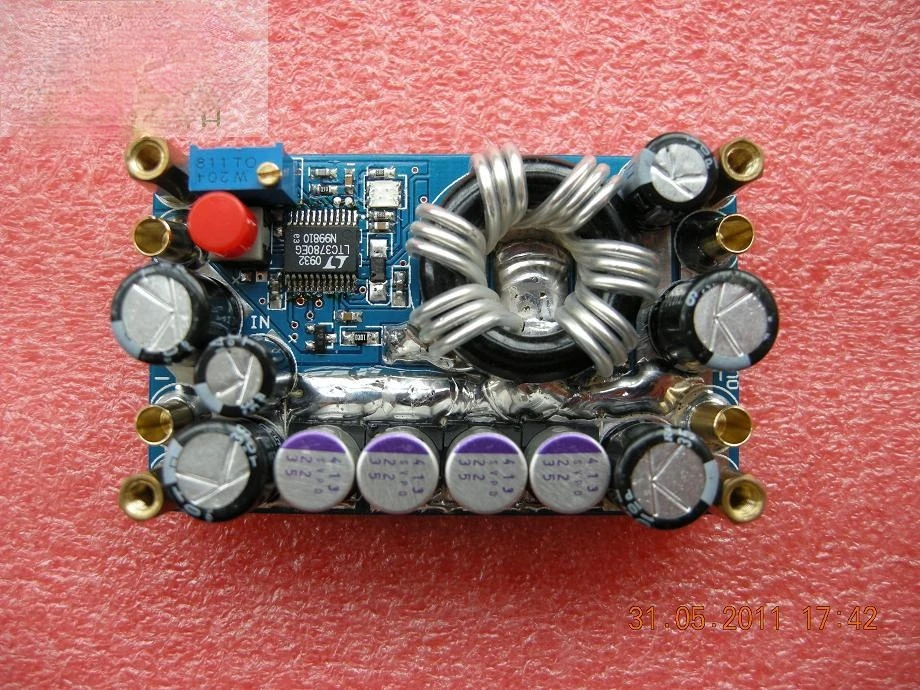

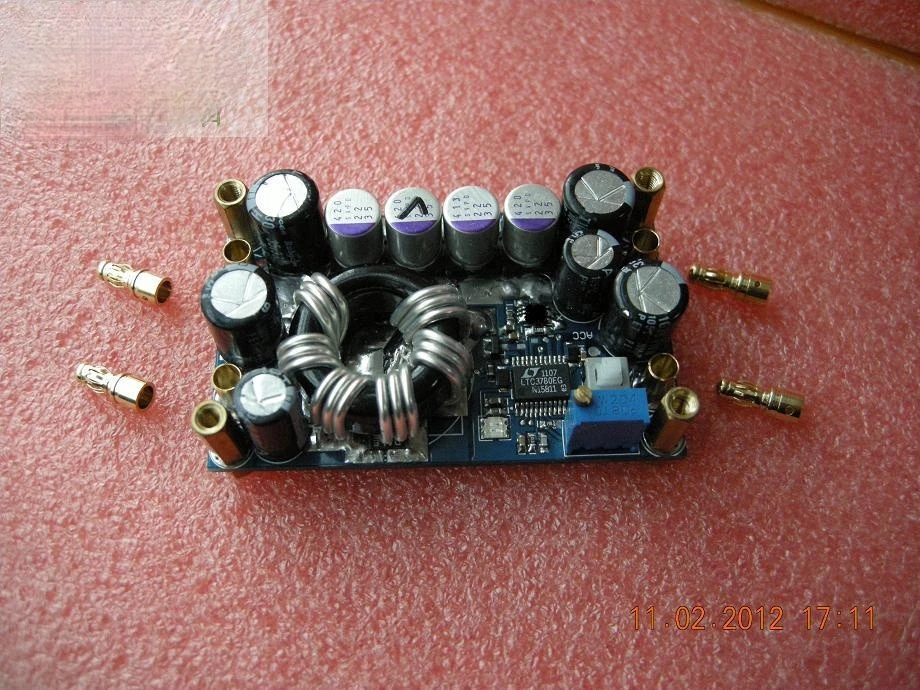

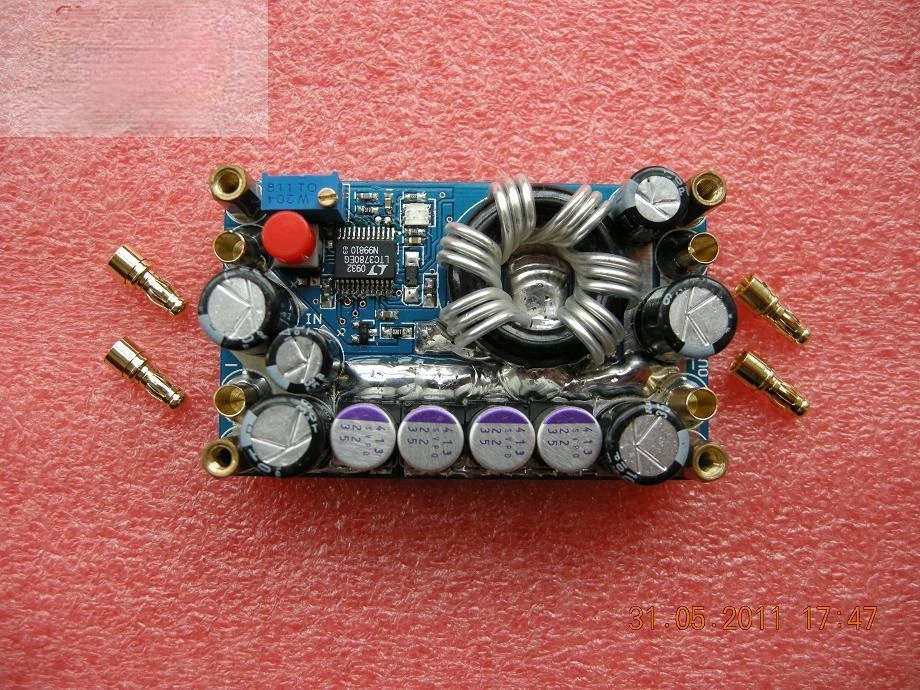

6-32V 24V10A на борту компьютера радио станции промышленности 240W LTC3780 DC-DC источник питания

Плата может быть оснащена регулятором температуры, тепловым выключением

С портом дистанционного управления, включение и выключение с помощью пульта дистанционного управления

На boardltc3780питание обеспечивается внешней высокой температурой и широким сопротивлением напряжения, что обеспечивает контролируемую работу с более высокой температурой

Применяется для автомобильного радио, бортового компьютера, высокой мощности аудио, DC высокой мощности лампы для полевой эксплуатации, регулировка питания радиостанции и другого источника питания постоянного тока оборудования для полевой эксплуатации (широкий диапазон напряжения, высокий выходной ток, малое оборудование);

Специально для промышленного оборудования 24В выход optimized12AVoltage вверх и вниз питания; Он также может быть использован в качестве автомобильного компьютера, ноутбука питания, более высокой выходной эффективности.

Он имеет хорошую производительность! Чрезвычайно низкое энергопотребление в режиме ожидания!(12Vinput,12VOutput time,standby power1Wabout)

5V-32VInput диапазон напряжения, пиковая мощность может reach300W;

5 вентиляторов, максимум 100 Вт, 6 Вт следующий по величине offer150вт;

Стандартная конфигурация 10 мощная мощность onlyMOSBoost значительно увеличена, и уменьшает лихорадку + первый посеребренный индуктор провода для повышения эффективности и уменьшения нагрева, не имитируйте.

Из-за проблем с количеством материала, конкретного количества Sanyo полимерного электролиза и импортного электролиза большой емкости, модель и производитель должны быть подвержены фактическому продукту, изменения конфигурации подлежат гарантированной производительности.

Используйте позолоченные клеммы, значительно уменьшающие сопротивление контактам, меньшую доску, общую длину борд65мм.

Step-down17A LTC3780Pressure подъема модуль постоянного тока-DCPower питания Входное напряжение: 5 в пост-32 в пост высокий efficiency98 % 。 соответствующие тесты для того, чтобы дополнить 。

Один индекс производительности:

1. С портом дистанционного управления, включение и выключение с помощью пульта дистанционного управления (управляемое напряжение is5-36 ВКЛ./ВЫКЛ., 0 вкл. Выкл.);

2. Диапазон входного напряжения: 5v---32в;

3. Диапазон выходного напряжения: 24v оптимизация (can0.8 ---- 30V регулировка, из-за точного отклонения потенциометра, Наивысшее напряжение будет at28-30V между);

4. Диапазон выходного тока: 0 ----- 12A(25ALeft и правый старт по току защиты! Долгое время работы, Пожалуйста, уменьшите to9afollaw, лихорадка в это время мала. Когда входное напряжение ниже, чем 8 в, необходимо усилить тепловыделение; Когда входной или выходной ток больше, чем 5 В, пожалуйста, используйте мм 2 вышеуказанные медные провода непосредственно подключены к входу и выходу, чтобы уменьшить потерю соединения.);

5. Выходная мощность: 280Wmax(as24V * 12A = 280 Вт, больше than80WOr, когда он установлен и используется в закрытом высокотемпературном небольшом пространстве, должен дать водорослитель и дополнительный радиатор, в противном случае, существует риск возгорания); Максимальная мощность платы может быть достигана или превышения Вт;

6. Эффективность: высокий 98% (будет добавлен);

7.На boardltc3780питание обеспечивается внешней высокой температурой и широким сопротивлением напряжения, что обеспечивает контролируемую работу с более высокой температурой

8. С мягким выключателем, током only20uA;

9. Низкое энергопотребление в режиме ожидания, под на холостом ходу, оборот в минуту (condition0.1 --- подача заявки на 1,5 Вт (12 впотребляемая, 12V Выходное время, время работы в режиме ожидания power1Wabout);

10. Размер платы: 65 мм * 40 мм;

11. Толщина готовой продукции 19,5 мм;

12. Общая длина борд65мм.

Две функции защиты:

1. Защита от короткого замыкания;

2. Поверните выходной ток;

3. Во время выключения, выход и вход отключены;

4. Функция мягкого пуска;

5. Защита от перенапряжения;

Конфигурация трех роскошных компонентов:

1. Мощность usageC3225Murata ortdklowesrбольшой емкости керамический конденсатор, x7rтемпературное сопротивление-55-+ 125 градусов;

2. Мощность usageC4532Murata ortdklowesrбольшой емкости керамический конденсатор, x7rтемпературное сопротивление-55-+ 125 градусов;

3. Входной терминал, Sanyo полимерный электролиз на выходе + импортный миниатюрный электролиз, термостойкость Sanyo полимер 0-55-+ 125 градусов (каждый in105The пульсация тока составляет до 2.3aor3.6a);

4. Настройка индуктивности vishayиндуктивность или железо кремний алюминий магнитное кольцо индуктор, при работе с высоким током, меньше лихорадки;

5. Precise3296 регулирование напряжения потенциометра;

6. Оснащен мягким выключением, самоблокирующимся ключом, удобным выключением;

7. Все сопротивление составляет 1% точности, другие небольшие конденсаторы также muratax7rтехнические характеристики;

8. Вход, все выходы used30V 30AGold Позолоченный разъем, легко установить.

Четыре приложения:

1.Встроенный высокоэффективный источник питания для промышленного оборудованияИ т. Д.;

2. Установите напряжение для зарядки аккумулятора (задний конец подключен к приложению батареи, подключите его к источнику питания outputSS34,SS56,MBRB1545, mbrb2515чтобы предотвратить обратную разрядку);

3. Электрическое оборудование, используемое в автомобиле (бортовой компьютер, автомобильное радио, автомобильное аудио, автомобильные лампы высокой мощности и т. д., широкий диапазон напряжения, высокий выходной ток, маленькое оборудование);

4. Может использоваться в качестве задней регулировки мощности солнечных панелей (до 98%);

5. Промышленный Блок питания управления, высокое напряжение для тестирования, источник питания высокого тока;

6. Источник питания для электроинструментов высокой мощности с несколькими параллельными соединениями (две платы параллельно в течение длительного времени 350W, короткий срок доступно 400W);

7. Солнечная энергия преобразования напряжения уличной лампы;

8. Преобразователь напряжения ветровой турбины;

9. Другие виды применения ------;
