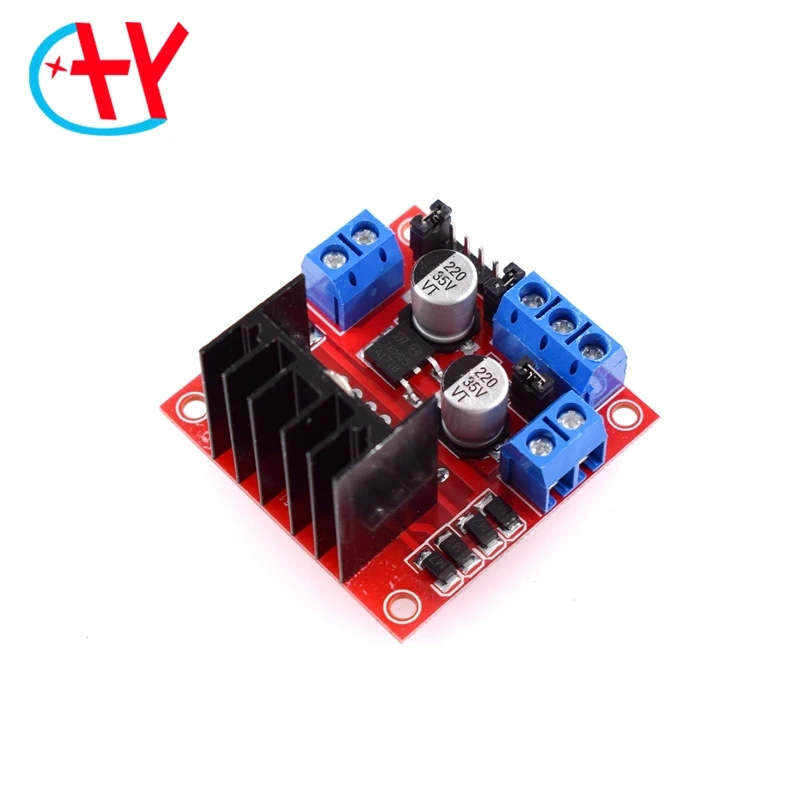

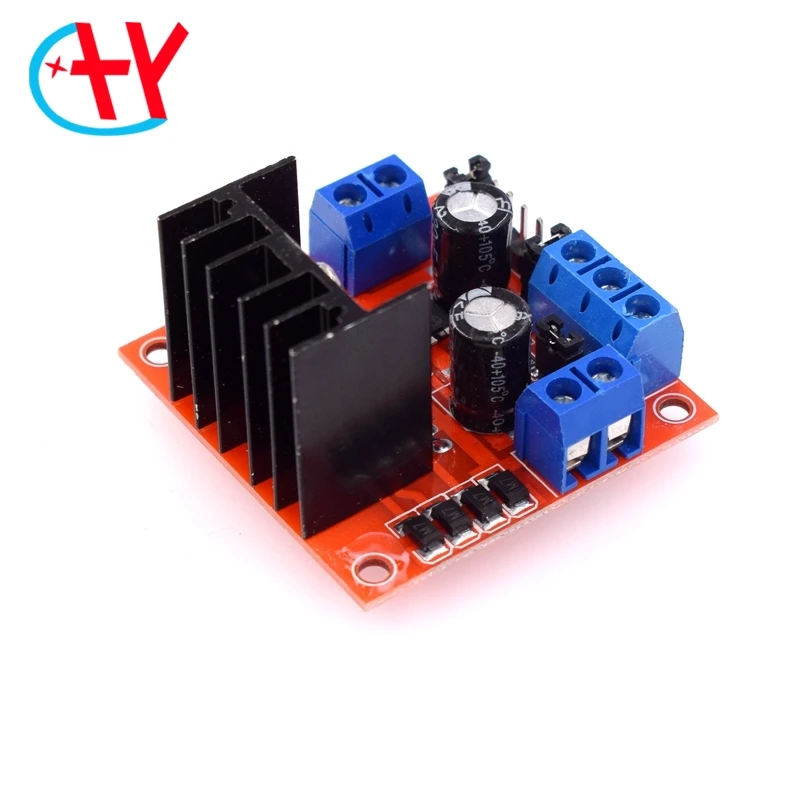

Плата контроллера драйвера двигателя L298N модуль L298 для Arduino Dual H Bridge шаговый
История изменения цены
*Текущая стоимость 1.07 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-16-2025 | 1.85 руб. | 1.76 руб. | 1 руб. |
| Jul-16-2025 | 1.72 руб. | 1.31 руб. | 1 руб. |
| Jun-16-2025 | 1.24 руб. | 1.67 руб. | 1 руб. |
| May-16-2025 | 1.45 руб. | 1.59 руб. | 1 руб. |
| Apr-16-2025 | 1.40 руб. | 1.6 руб. | 1 руб. |
| Mar-16-2025 | 1.28 руб. | 1.28 руб. | 1 руб. |
| Feb-16-2025 | 1.21 руб. | 1.81 руб. | 1 руб. |
| Jan-16-2025 | 1.14 руб. | 1.55 руб. | 1 руб. |
Описание товара
Основные атрибуты
Название модуля
Двойной h-мост модуль драйвера двигателя
Режим работы
H-bridge driver (dual)
Мастер-чип
L298N
Упаковка
9 отправлений в коробке
Логическое напряжение
5 В
Напряжение привода
5 В-35 в
Логический ток
0mA-36mA
Ток привода
2а (максимальный одиночный мост)
Температура хранения
От-20 до 135Максимальная мощность
25 Вт
Вес
30 г
Внешние размеры
43*43*27 мм
Особенности продукта:
Этот модуль использует Чип ST L298N как основной драйвер, способность вождения, низкое нагревание, сильная способность анти-помех.
Этот модуль может использовать встроенный 78M05, чтобы взять питание, управляя секцией питания, но во избежание повреждения микросхемы регулятора, при использовании больше напряжения привода 12 В Используйте внешний логический блок 5 В.
Модуль использует конденсаторы фильтра большой емкости, сливной диод может повысить надежность.Примечание:
1 Когда Вы управляете напряжением (12 В вход на карте определяется как фактический допустимый диапазон входного сигнала 7-12 В) до 7 в
-12 В, они могут включить встроенный логический источник 5 В, при использовании бортового блока питания 5 в интерфейс + 5 В
Не вводите напряжение источника питания, но это может привести к напряжению 5 В для внешнего использования. (Это обычное применение!)
(2) Когда напряжение привода выше 12 В, менее или равен 24 В (чип может поддерживать руководство представлено до 35 в, но в соответствии с
Опыт в целом консервативное применение 298 поддерживает максимальное напряжение до 24 В было потрясающим! Время), например, для привода номинального напряжения
18V двигатель. Во-первых, необходимо отсоединить бортовой выход 5 В, включить колпачок перемычки. Затем 5 В 5 в выходной порт внешнего доступа
То есть Уровень 5 в включает контрольный сигнал 5 В, когда вход сигнала активен, и источник питания нормальный, выходной ток модуля привода двигателя в модуле привода двигателя. В противном случае, даже если источник питания является нормальным, и нет тока для двигателя.
L298N внутренний логический источник напряжения. (Это нестандартное применение высоковольтного драйвера!)
