Для Mister FPGA 7 USB портов IO Плата для Terasic DE10 Nano ручной сварки usb-хаб расширитель платы

DОписание:

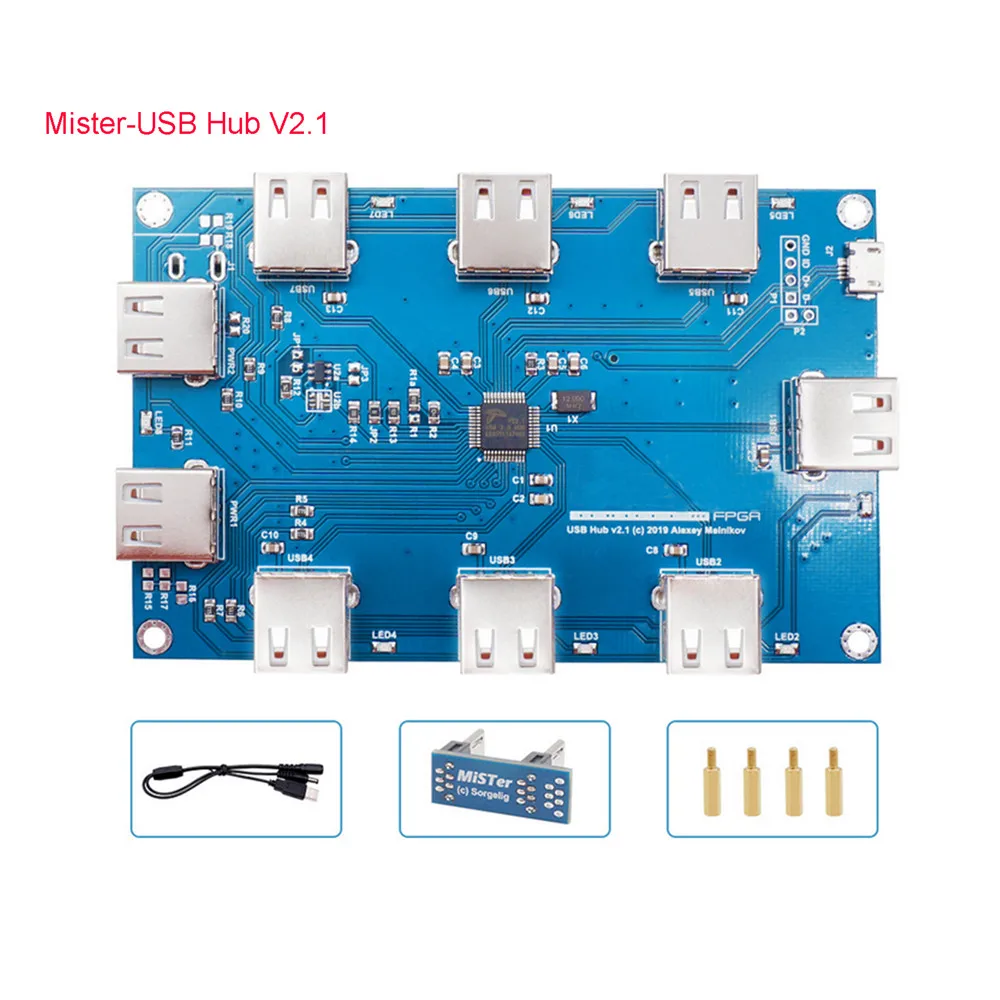

LДляПлата Mister-usb-хаб:Это дополнительный usb-хаб для удобного подключения к usb-устройству. С этой доскойДляУ MiSTer есть дополнительные семь usb-портов, которые плотно сидят под существующим шасси. Usb-мост легко подключается к DE10-Nano плате SoC без каких-либо дополнительных проводов.

Особенности:

1, порт micro USB

2, 7 портов USB.

3, 5 В DC соединение.

4. На основе микросхемы FE2.1

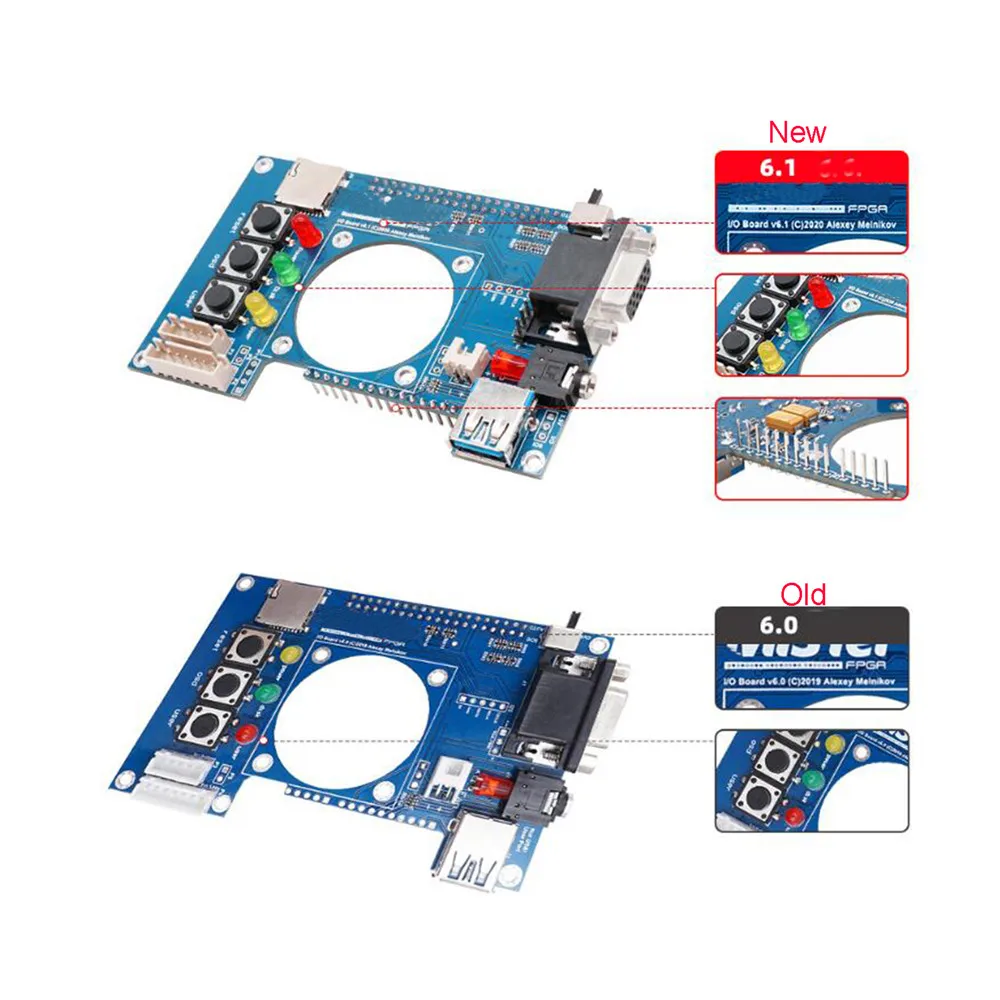

LДляДоска MiSTer IO:ДляMiSTer IO Board-это дополнительное расширение, которое подключается к верхней частиДляTerasic DE10-Nano SoC. Он добавляет следующие функцииДляПлатформа MiSTer:

Разъем VGA. Проверка совместимости аналогового видео выхода

3,5 мм гнездо для наушников с TOSLink

3 кнопки

3 светодиода состояния

Дополнительная sd-карта (для некоторых ядер)

Вентилятор для охлаждения FPGA

Расширительный разъем (в виде разъема USB 3,0, но это не USB!)

Дополнительные разъемы для интеграцииДляМистер в чехле.

LДляMister-SDRAM V2.2 плата: эта дополнительная тонкая (XS) v2.2 плата обеспечивает 32 Мб памяти SDR SDRAM для ядер, требующих большой (>512KB) памяти. Хотя DE10-Nano построен в DDR3 RAM, он имеет высокую задержку и не подходит для таймингов, необходимых для ретро EDO D RAM. Поэтому, если ядро требует точного времени памяти, бортовой DDR3 не может быть использован. Все наши Экстра тонкие (XS) SDRAM доски были проверены под микроскопом, чтобы убедиться, что нет паяных мостов, тогда каждая плата тестируется на 150 МГц в течение как минимум получаса. Каждый из моих досок использует чипы Winbond высокого качества, высококачественные фирменные конденсаторы KEMET используются на каждой плате. Вы можете быть уверены, зная, что каждый дополнительный тонкий (XS) v2.2 SDRAM доска была протестирована более чем на полчаса на 150 МГц с помощью SDRAM доска испытательного центра обслуживания. Мы также тестируем каждый с рядом консольных ядер в играх, чтобы гарантировать отсутствие проблем.

Особенности:

1, подходит для Terasic DE10-Nano FPGA платы

2. Чип Winbond W9825G6KH-6

3, Высококачественные конденсаторы KEMET

4, Протестировано более чем на полчаса @ 150 МГц

5,ДляСовместимость с панелью MiSTer IO

LДляMisTer SDRAM V2.5 плата: эта дополнительная тонкая (XS-D) v2.5 плата обеспечивает 128 Мб памяти SDR SDRAM для ядер, требующих большой (>512KB) памяти, включая Neo Geo core. Хотя DE10-Nano построен в DDR3 RAM, он имеет высокую задержку и не подходит для таймингов, необходимых для ретро EDO D RAM. Поэтому, если ядро требует точного времени памяти, бортовой DDR3 не может быть использован. Каждый из наших плат использует высококачественную память Alliance в паре.Вы можете быть уверены, что каждая плата 128 Мб SDRAM Extra Slim (XS-D) v2.5 была протестирована более часа на частоте 140 МГц. Мы также протестировали каждый с Neo Geo console core, Acorn Archimedes (Archie) core, Game Boy Advance core, sega Mega CD core и в Neo Geo games, для которых требуется модуль 128 Мб, это гарантирует отсутствие проблем.

Особенности:

1, подходит для Terasic DE10-Nano FPGA платы

2, 128 Мб SDRAM Емкость

3, 100% библиотеки Neo Geo ROM

4. AS4C32M16SB-7TIN чипы памяти Alliance

5,ДляСовместимость с панелью MiSTer IO

6, полностью собранный и протестированный

Спецификация:

LТипы:ДляMister-FPGA 32MBSEt,ДляMister-FPGA 128MBSEt,ДляМистер-usb-хаб V2.1, мистер-FPGA-IOBОард+FА,ДляМистер-FPGA-IOBOard + NOCTUAFЭто(Опционально)

Посылка:

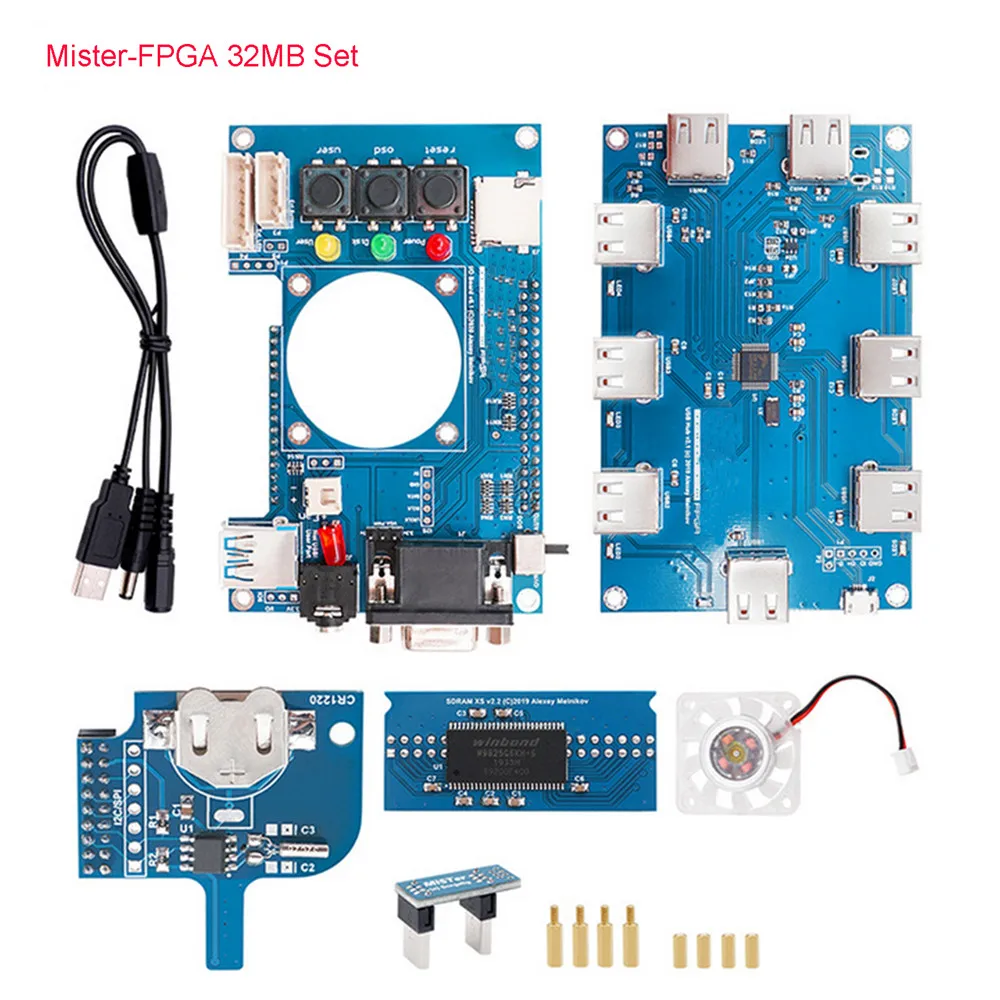

L1 xДляMister-FPGA 32MBSEt

Или

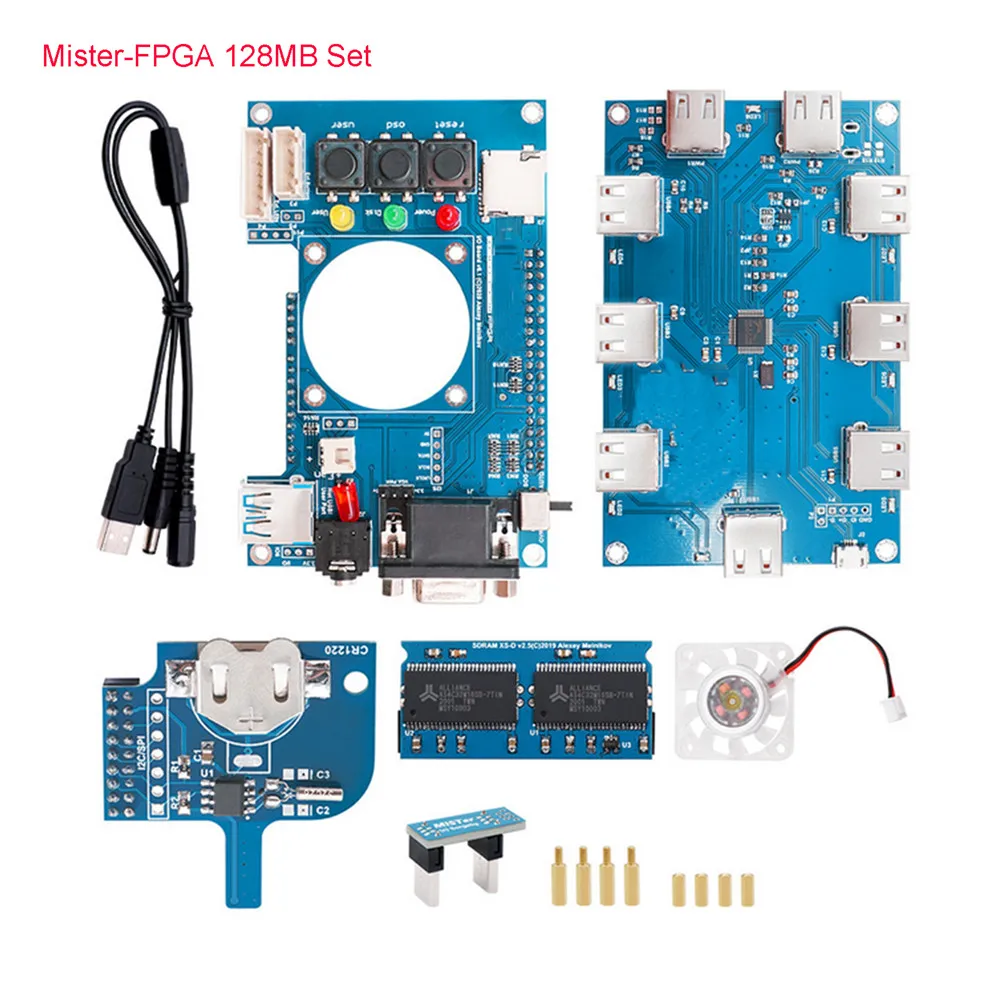

L1 xДляMister-FPGA 128MBSEt

Или

L1 xДляМистер-usb-хаб V2.1

Или

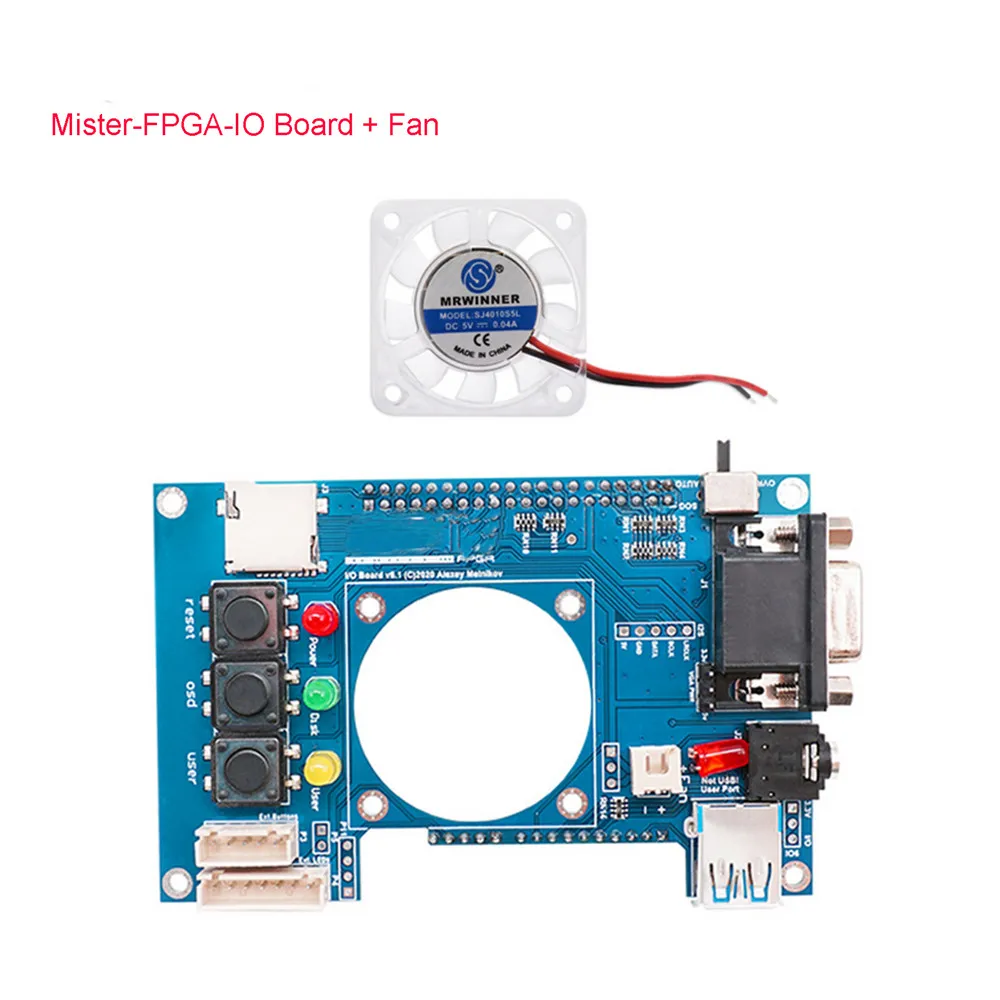

L1 xДляМистер-FPGA-IOBОард+FЭто

Или

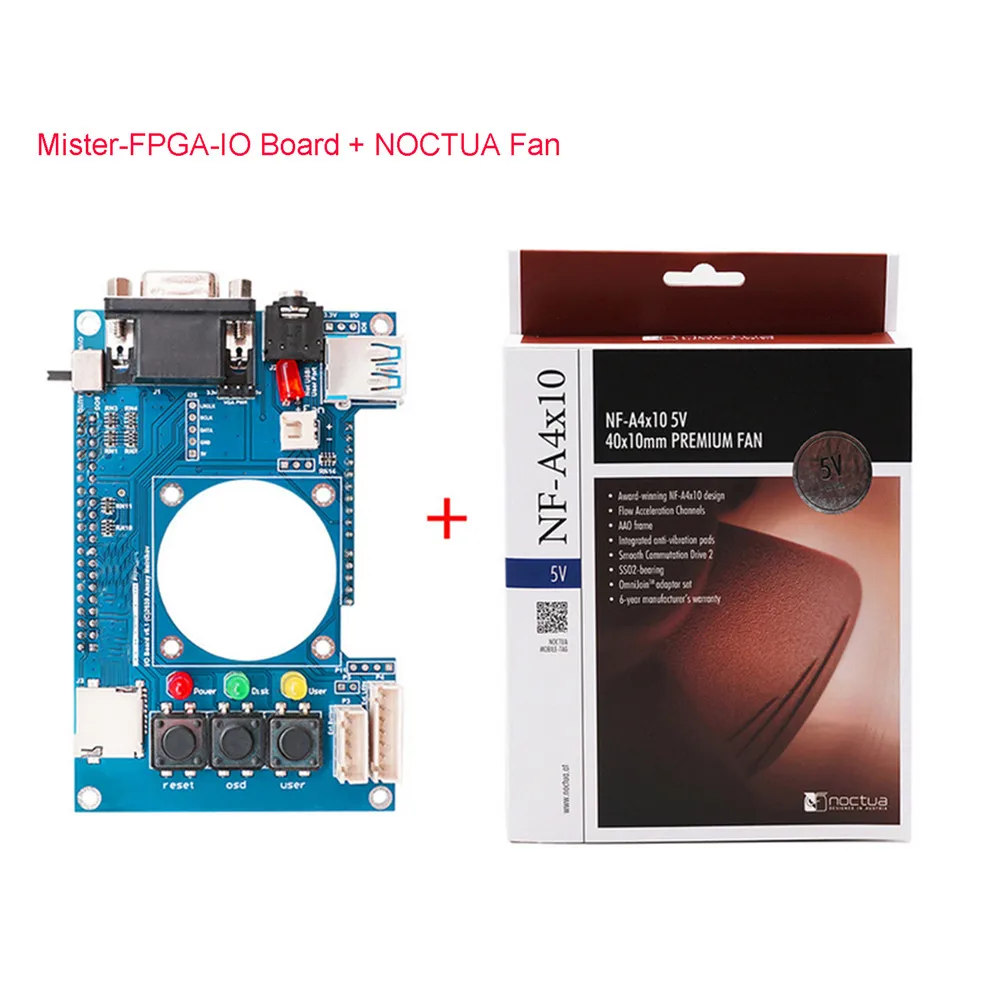

1 xДляМистер-FPGA-IOBOard + NOCTUAFЭто
