Характеристики

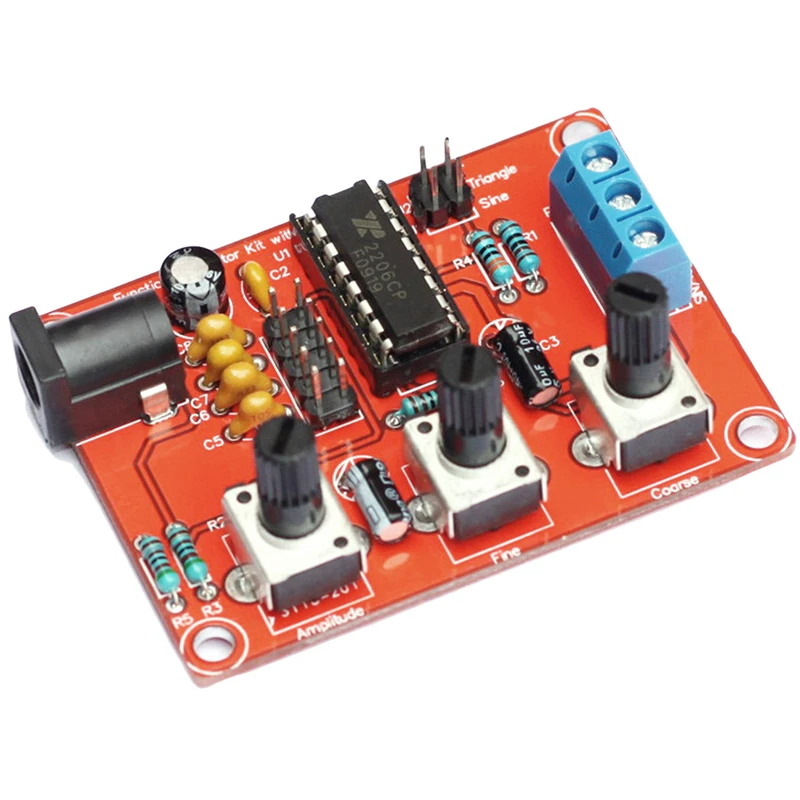

Высокоточный генератор сигналов XR2206 запчасти для самостоятельной сборки с
История изменения цены
*Текущая стоимость 360,74 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-15-2025 | 428.9 руб. | 449.63 руб. | 438.5 руб. |
| Aug-15-2025 | 425.57 руб. | 446.1 руб. | 435.5 руб. |
| Jul-15-2025 | 356.54 руб. | 374.81 руб. | 365 руб. |
| Jun-15-2025 | 418.39 руб. | 439.19 руб. | 428.5 руб. |
| May-15-2025 | 364.81 руб. | 382.53 руб. | 373 руб. |
| Apr-15-2025 | 410.92 руб. | 431.21 руб. | 420.5 руб. |
| Mar-15-2025 | 407.20 руб. | 427.73 руб. | 417 руб. |
| Feb-15-2025 | 403.2 руб. | 423.20 руб. | 413 руб. |
| Jan-15-2025 | 400.12 руб. | 420.58 руб. | 410 руб. |
Описание товара
Особенности:
Это все детали, они нуждаются в вашей собственной сварке и установке
Напряжение: 9-12 В постоянного тока
Формы волны: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоидальная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскостность: + 0,05дб 1 Гц-100 кГц
Квадратная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время осени: менее 30 НС (при 1 кГц)
Симметричность: менее 5% (при 1 кГц)
Треугольная волна
Амплитуда: 0 - 3 в на входе 9VDC
Линейность: менее 1% (до 100 кГц) 10 мА
Один. Таблица параметров компонента генератора функций
Два. При установке сварки выполните следующие действия:
1. Компоненты являются сваркой передней панели, от низких до высоких принципов, а именно первых низких сварочных компонентов, таких как конденсатор, резистор, Диод и т. Д.
2. Сварочная IC розетка, клеммные блоки, наконец-то розетка, регулируемый потенциометр.
3. Задняя часть с диагональными режущими плоскогубцами, чтобы как можно быстрее отрезать булавки
Три. Шаги отладки:
1. После завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте может повредить чип!
2. Проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция.
3. Вставьте источника питания, источника питания для 5,5*2,1 порт, внутри и снаружи-отрицательную полярность. Для напряжения питания 9-12 В. Форма сигнала не может быть стабильной более 12 В
Четыре. Использование шага
1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 можно вставить только один из)
2. Разъем J2 jumper cap, синие клеммы SIN/TRI, выходная треугольная волна (Примечание J1, J2 можно вставить только один из)
3. SQU синий вывод импульса
4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны
5. Тонкая: регулировка частоты
6. Грубая: частота грубой регулировки
