1.Обзор

1,1Описание продукта

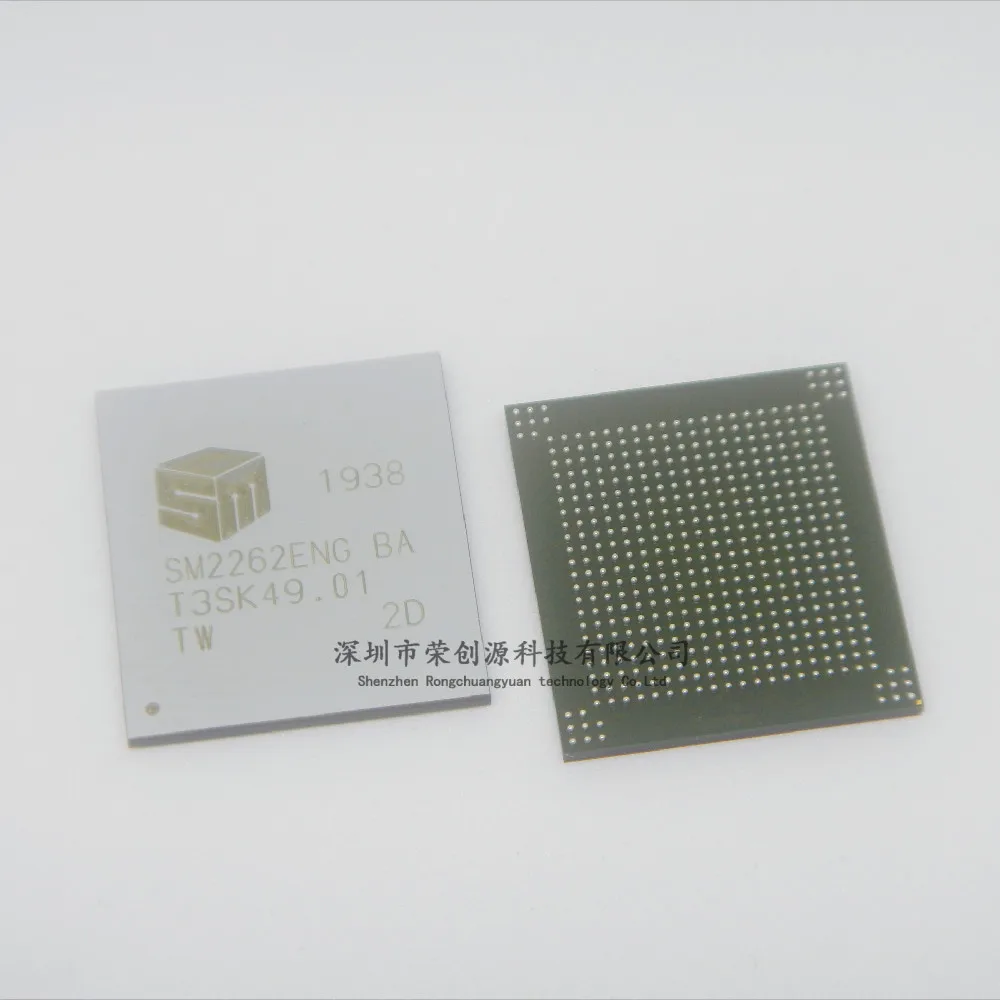

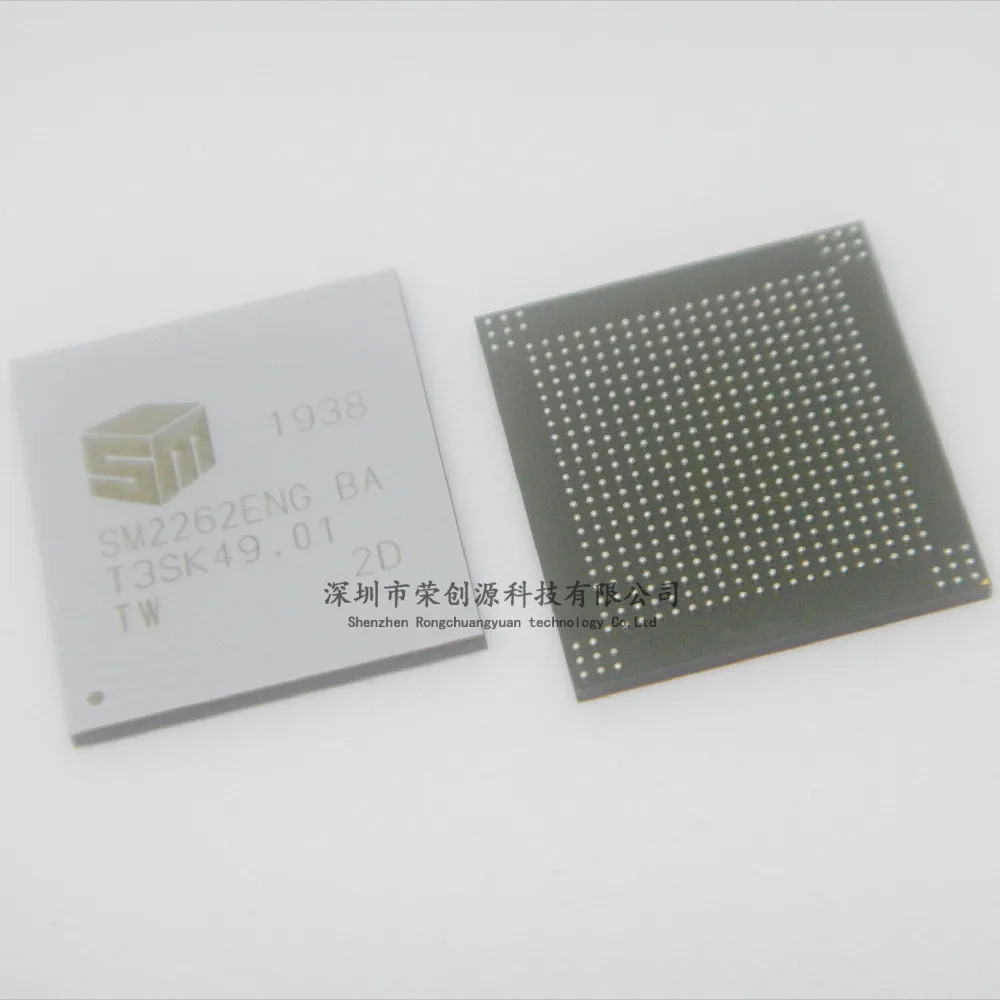

SM2262EN-это оптимизированный и полностью интегрированный контроллер SSD, совместимый со стандартом PCIe Gen3 и Протоколом NVMe 1,3. Запатентованный NANDXtend Silicon Motion®Технология ECC, защита внутренних путей передачи данных и программируемая обработка встроенного ПО, совместная работа, максимизация надежности и долговечности для хранения данных SSD. Контроллер поддерживает как ONFI/Переключение интерфейсов NAND, так и предстоящее поколение 3D MLC/TLC NAND, который предлагает значительно повышенную плотность, чтобы ответить на растущую потребность в большем пространстве для хранения данных.

Поскольку встроенный PCIe 8 ГБ/сек. полосы движения оснащен интеллектуальным управлением питанием, обеспечивающим высокую пропускную способность, низкое энергопотребление и надежную защиту данных, SM2262EN предлагает перспективное и надежное решение для клиентских или корпоративных SSD продуктов.

1,2Ключевые особенности

ЦентХостинтерлик

-PCIe Gen 3 (8 ГБ/сек.) x4Lane

-Совместим с PCIe Express3.1

-Реестр интерфейса и набора команд NVMe 1,31

ЦентDual ARM Cortex R5CPU

ЦентИнтерфейс NAND FlashInterface

-Поддерживает 8 флеш-каналов с 4 контактами (CE) perchannel

-Поддерживает ONFI 4,0/3,0 и Переключение интерфейса 3,0/2,0, частота до 667 МТ/с

-Поддерживает асинхронный SDR, синхронный DDR и переключение DDRNAND

-1,8 в и 1,2 VVCCQ

-Мульти-планировка

-Программируемая сила вождения подходит для различных типов nandконфигураций

ЦентИнтерфейс DRAM

-Поддерживает DDR3, DDR3L, DDR4 и LPDDR3

-Скорость передачи данных DDR3-1600 andDDR4-1600

-32-разрядная или 16-разрядная шина данных

-2 микросхемы DRAM enablepins

ЦентОтветственность за данные

-Performance-optimizedLDPCengineprovidesmaximumerrorcorrectabilityfor2DMLC/TLCas а также 3DMLC/TLC

-Сквозная защита пути передачи данных с четностью CRC (512 байт + 2 байта)

-Секд 2Обработка ошибок и предотвращение ошибок SRAM ECC на основных буферах памяти

-RAID engine обеспечивает многостраничную защиту NAND flashdata

ЦентЦелостность и безопасность данных3

-Встроенное шифрование AES-128/256

-Совместимый с TCG Opal 2,0

-Встроенное оборудование SHA256 и настоящий генератор случайных чисел (TRNG)

ЦентУправление питанием

-Поддерживает различные состояния питания (PS0, PS1, PS2, PS3,PS4)

-Потребляемая мощность PS4 до 2 мВт

-Терморегулировка поддерживается настраиваемыми температурами

ЦентПериферия

-Интерфейс шины SPI, позволяющий контроллеру загружаться с внешнего ПЗУ

-Интерфейс UART для отладки и других целей

-Два температурных датчика в разных местах на чипе

ЦентПосылка

-18x16 мм TFBGA (с радиатором)
