MAXAXM HDMI мультипросмотр 2 в 1 с 4 режимами отображения и видеосканером 1080P60Hz 3 HDCP

MAXAXM HDMI мультипросмотр 2 в 1 с 4 режимами отображения и видеосканером 1080P60Hz 3 HDCP

MAXAXM HDMI Multi-Viewer 2 в 1 Out с 4 режимами отображения и видео скалер 1080P60Hz HDMI 1,3 HDCP 1,2 совместимый

I. Введение

Этот продукт является высокой производительностью 2 от 1 мульти-просмотра. Он поддерживает два источника входного сигнала высокой четкости на одном экране. В качестве мульти-просмотра, он может отображаться на одном экране в 4 режимах.

II. Особенности

• 1. Совместим с HDMI 1.3a,HDCP 1,2;

• 2. Поддерживает мультиплексор HDMI 2-вход и 1-выход и 4 режима отображения;

• 3. Поддерживает разрешение высокой четкости до 1080p;

• 4. Поддержка скалер вверх, скалер вниз функции;

• 5. Поддержка разрешения нескольких выходов;

• 6. Поддержка цифрового аудио формата LPCM/AC3/DTS

III. Посылка

1.HDMI 2x1 Мульти-просмотра1 шт.

2.5V1A DC адаптер питания 1 шт.

3.Пульт дистанционного управления 1 шт.

4.Руководство по эксплуатации 1 шт.

5.Монтажные уши 2 шт.

IV. Технические характеристики

1. Пропускная способность видео: 225 МГц [6,75 Гбит/с]

2. Входные порты: 2 × HDMI (Гнездовой тип)

3. Выходные порты: 1 × HDMI (женский тип),

4. Аудиовыход: PCM2, 5,1, 7.1CH, Dolby 5,1, DTS5.1

5. Входное разрешение: 480i60Hz,480p60Hz,576i 50Hz,576p50Hz,720p5 0/60Hz, 1080i5 0/60Hz,1080p2 4/30/50/60Hz,800x600 @ 60, 1024x768 @ 60,1280x720 @ 60,1920x1080 @ 60;

6. Разрешение выхода: 1080p, 720p, 1080i,1024x768,1360x768

7. Защита от ЭСР: модель человеческого тела: ± 8 кВ (воздушный разряд) ± 4 кВ (контактный разряд)

8. Источник питания: 5V/1A DC (стандарты США/ЕС, CE/FCC/UL)

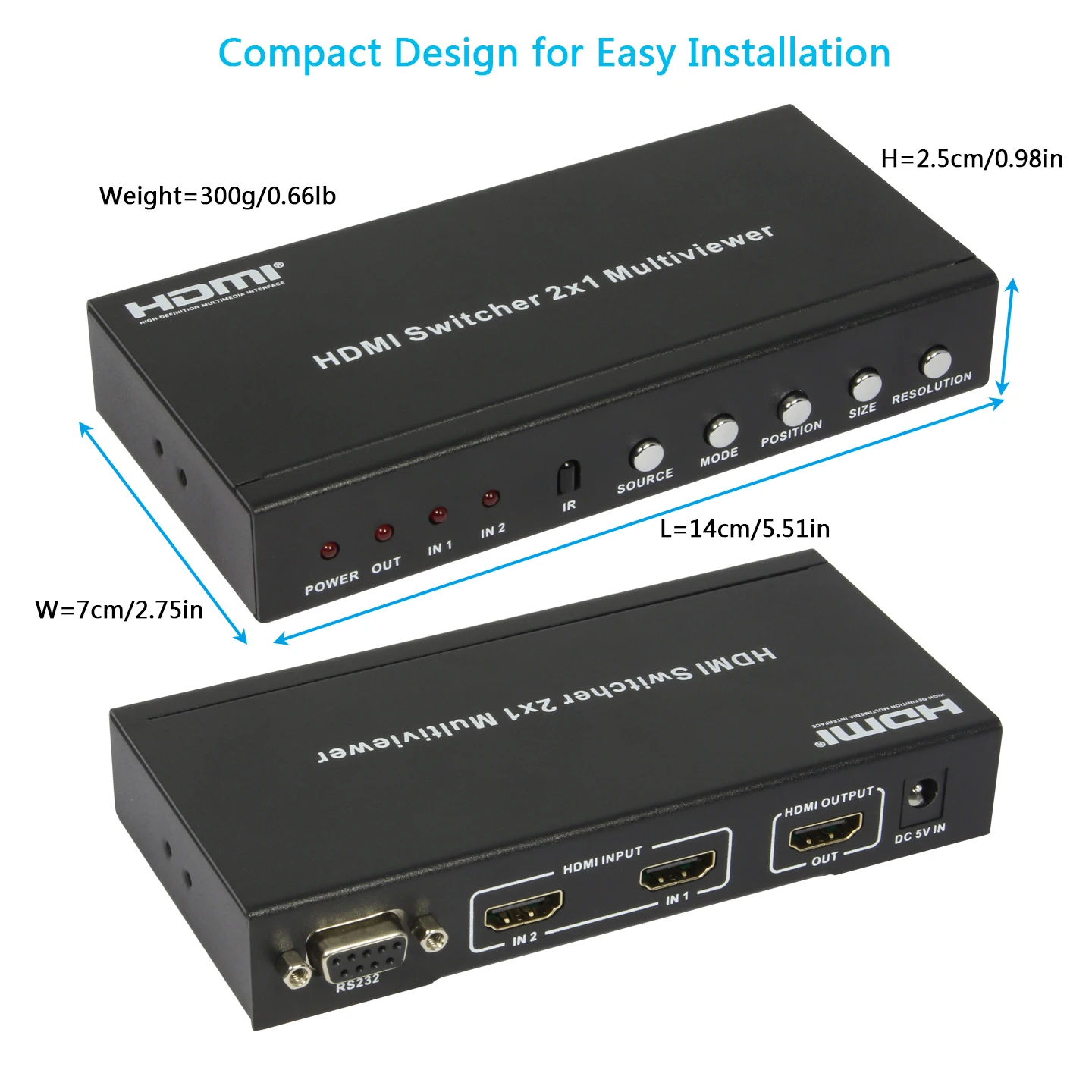

9. Размеры: 70 мм (Ш) × 140 мм (Д) × 25 мм (В)

10. Вес: 300 г

11. Материал шасси: металл

12. Цвет шелкографии: черный

13. Рабочая температура: 0 °C ~ 40 °C/ 32 °F ~ 104 °F

14. Хранение Температура:-20 °C ~ 60 °C/− 4 °F ~ 140 °F

15. Относительная влажность: 20 ~ 90% относительной влажности (без конденсации)

16. Потребляемая мощность: (макс.) 10 Вт

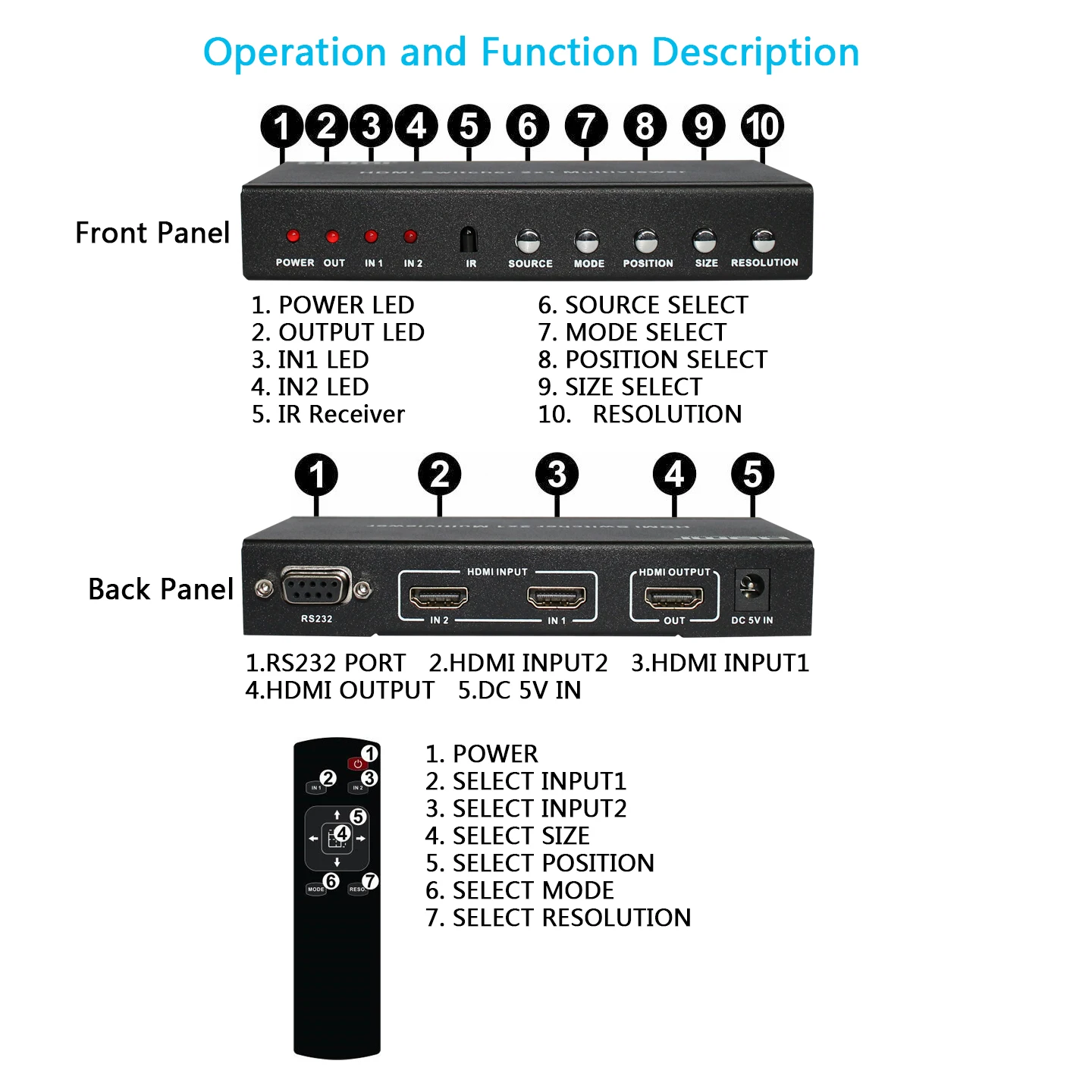

V. Управление и функции

Передняя панель

1. Светодиодный источник питания:Красный светодиодный индикатор горит при подключении устройства к источнику питания.

2. Светодиодный выход:Красный светодиодный индикатор загорается при подключении к выходному порту HDMI.

3. 1 светодиодный:Красный светодиодный индикатор загорается, когда HDMI IN1 выбран в качестве основного изображения.

4.IN2 светодиодный:Красный светодиодный индикатор горит, когда HDMI IN2 выбран в качестве основного изображения.

5. ИК:Получение сигнала на дистанционном управлении.

6. Источник:Нажмите кнопку, чтобы выбрать источник ввода в качестве основного изображения, и светодиодный индикатор будет отображать соответствующий источник ввода.

7. Режим:Нажмите кнопку, чтобы выбрать режим отображения.※ См. Описание 1.

8. Положение:Нажмите кнопку, чтобы выбрать положение sub image в режиме PIP.

9. Размер:Нажмите кнопку, чтобы выбрать размер изображения в режиме PIP.

10. Разрешение:Нажмите кнопку, чтобы выбрать выходное разрешение.

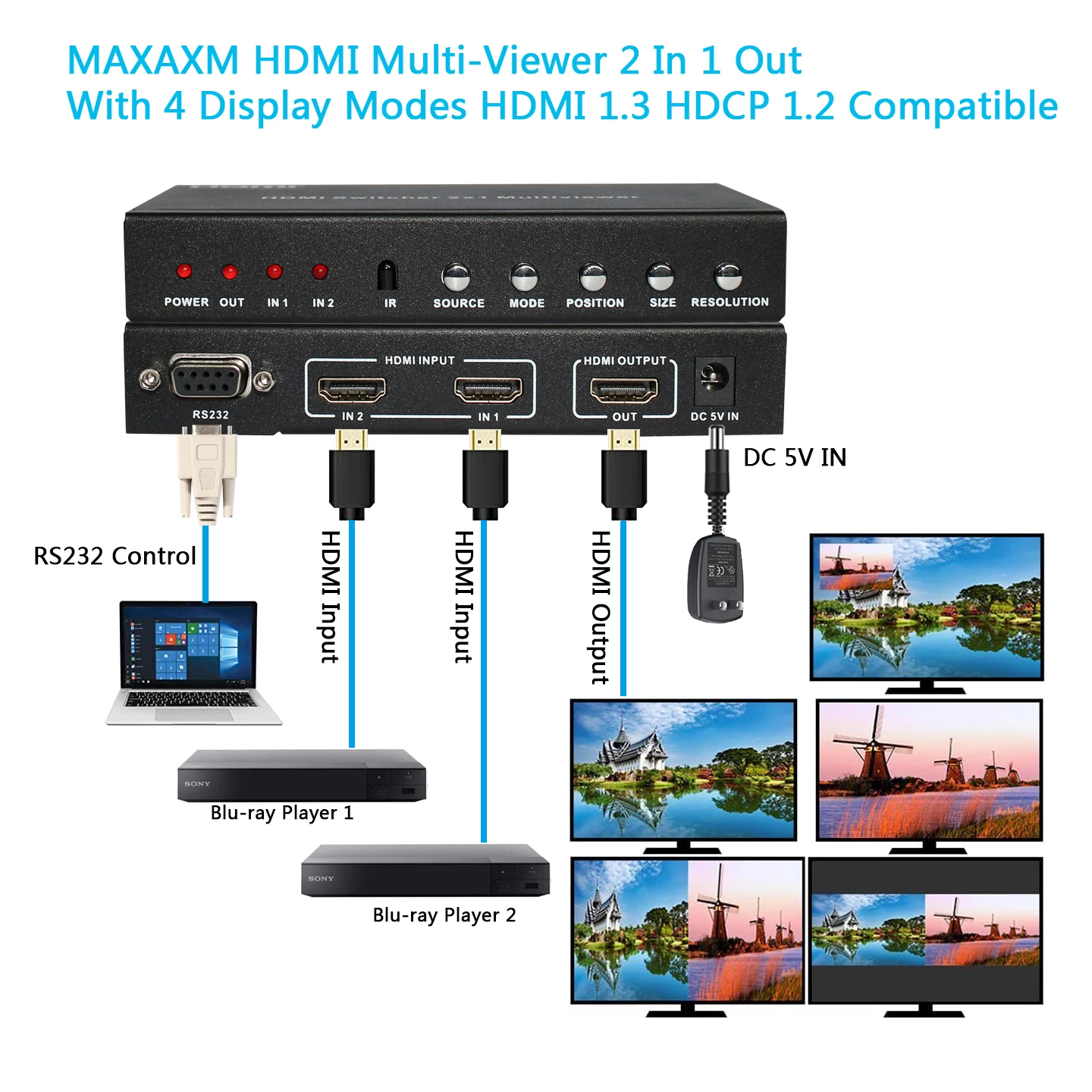

1.RS232:Подключается к компьютеру с помощью инструмента RS232 и управляется с помощью программного обеспечения хост-компьютера.

2.HDMI IN2:В этом слоте вы подключаете выход источника HDMI с DVD, PS3.

3.HDMI в 1:В этом слоте вы подключаете выход источника HDMI с DVD, PS3.

4. Выход HDMI:В этих Слотах вы подключаете HDTV или монитор с помощью кабеля HDMI.

5. 5 в постоянного токаПодключите блок питания 5 в постоянного тока.

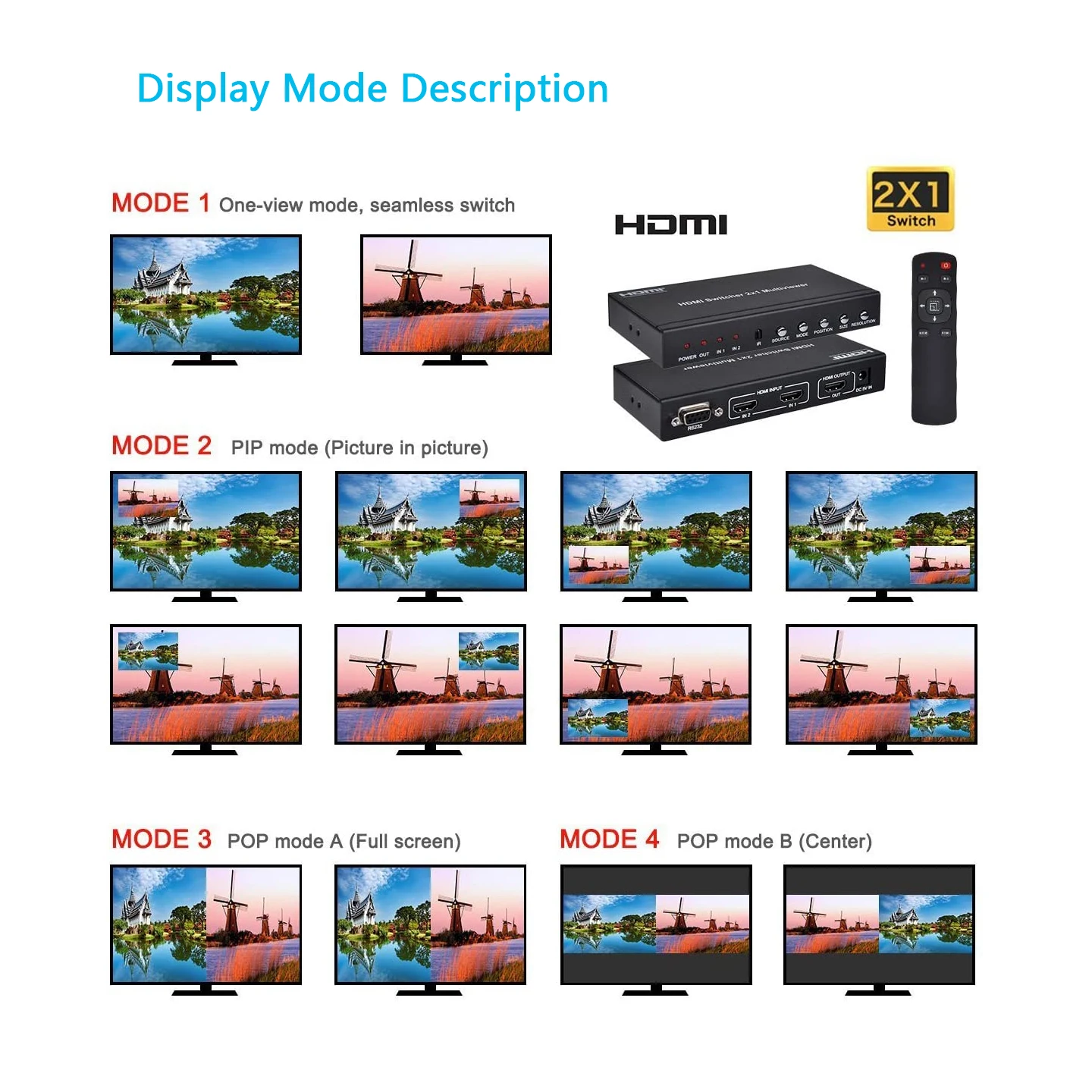

※ Описание 1Введение режима:

VI. Пульт дистанционного управления

1.Мощность:Нажмите эту кнопку для включения матрицы или установите ее в режим ожидания.

2.В 1:Нажмите эту кнопку, чтобы выбрать вход 1 в качестве основного изображения, и появится светодиодный индикатор IN1.

3.IN2:Нажмите эту кнопку, чтобы выбрать вход 2 в качестве основного изображения, и появится светодиодный индикатор IN2.

4.Размер:Нажмите кнопку, чтобы выбрать размер изображения в режиме PIP.

5.Позиция:Нажмите эти кнопки, чтобы выбрать положение sub изображения в режиме PIP.

6.Режим:Нажмите кнопку, чтобы выбрать режим отображения.

7.RESO:Нажмите кнопку, чтобы выбрать выходное разрешение.
