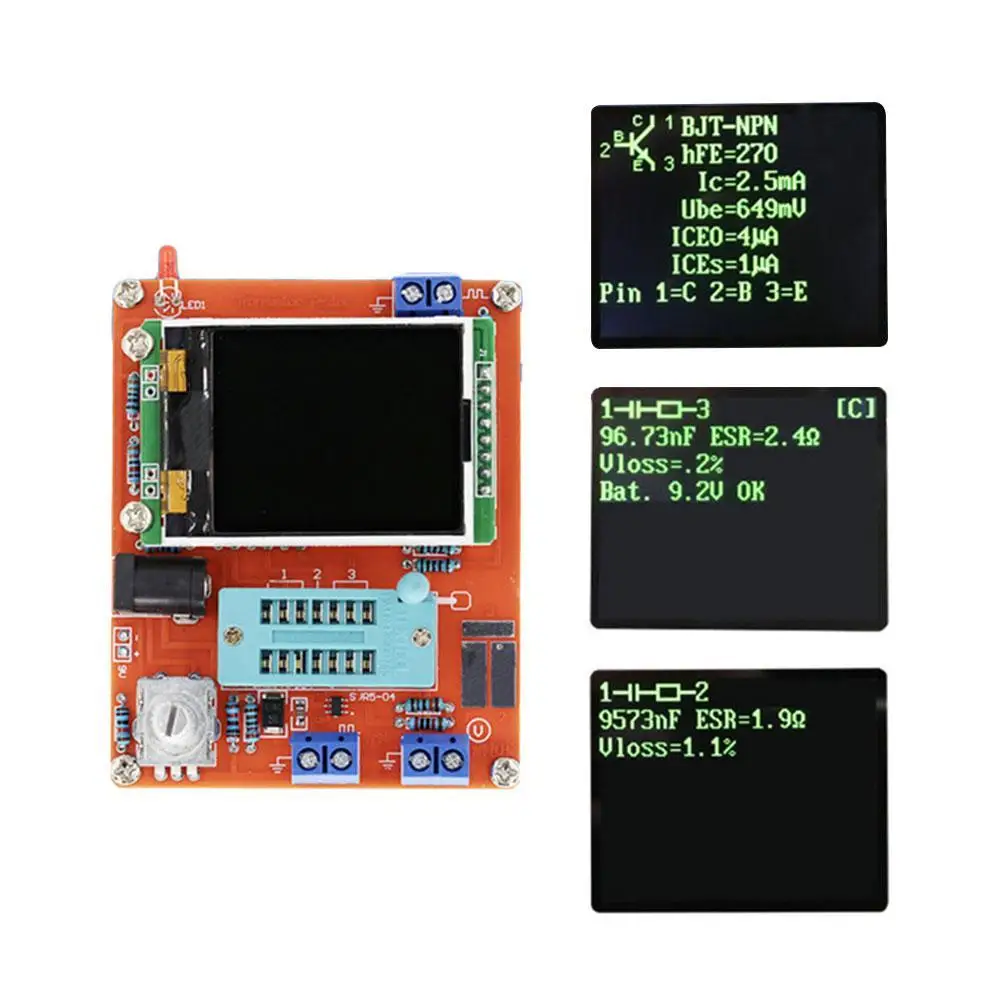

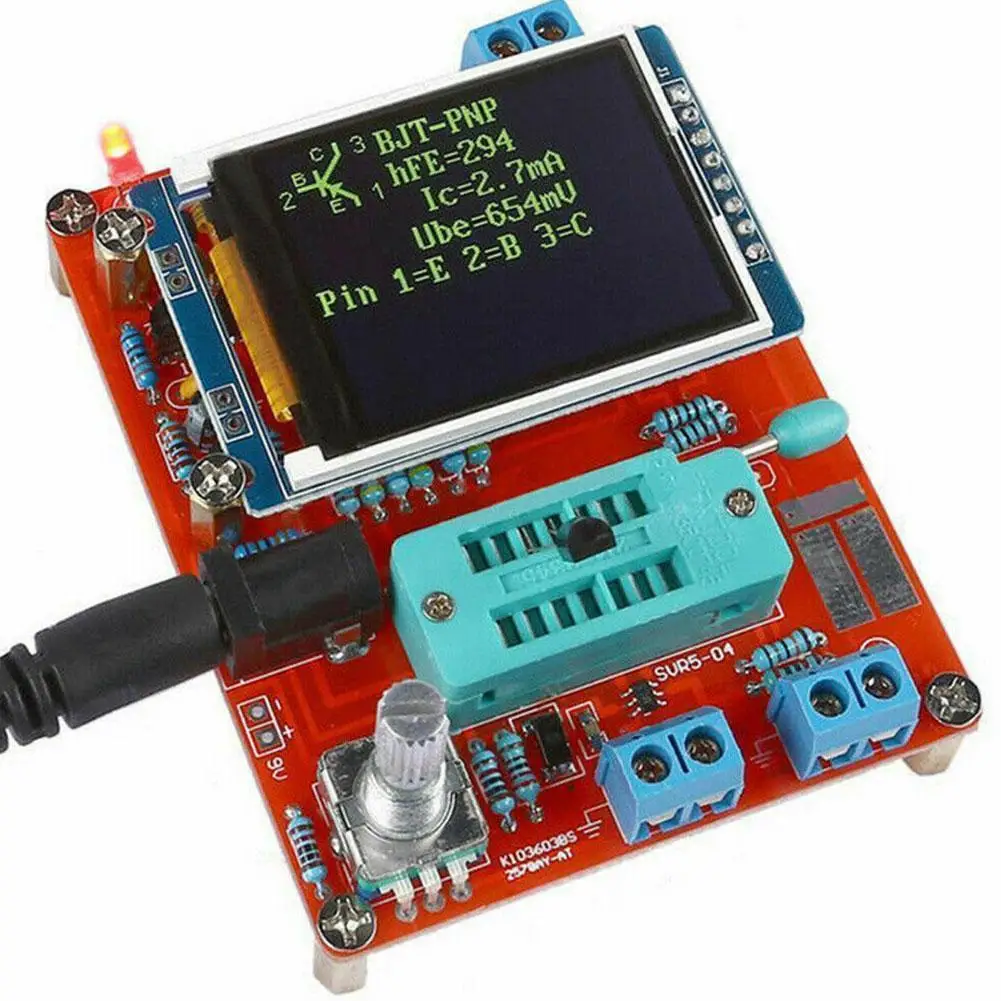

Тестер транзисторов GM328 DIY набор измеритель частоты ШИМ квадратная волна

Тестер транзисторов GM328 DIY набор измеритель частоты ШИМ квадратная волна

Особенности:



* 100% новый и высокое качество

* Изготовлен из высококачественного материала, прочный и практичный в использовании

* Использование MCU ATMEAG328P DIP-28. Держатель микросхемы

• Дисплейный блок использует 160x128 пикселей, цветной дисплей, полный экран символов 8x20, 16-битовая глубина цвета, графический дисплей элемент символы

* Управление поворотным переключателем, измерение одним ключом, автоматическое выключение

* Применение 9 В ламинированный аккумулятор, вы можете также Применение адаптер питания (DC 6,8-12V), полный ток составляет около 30mA, а ток отключения составляет около 20nA

* Автоматическое обнаружение NPN и PNP транзисторов, FETs, диодов, двойных диодов, тиристоров, SCRs, автоматическая идентификация транзисторных штифтов

* Проверьте увеличение общего тока эмиттера транзисторов NPN и PNP, пороговое напряжение базового эмиттера, выключите коллектор-ток утечки эмиттера

* Транзистор Дарлингтона распознается пороговым напряжением базового эмиттера и высоким коэффициентом усиления тока через транзистор

Обнаружение встроенного силового транзистора и защитного диода FET

* Проверьте, является ли пороговое напряжение FET gate-source открытым, сопротивление сливного источника, емкость затвора-источника

* До двух измерительных сопротивлений, поэтому можно измерить Регулируемое сопротивление трех футов. Если Регулируемое сопротивление переносится на конец, это может быть только одно измеренное значение сопротивления

* Максимальное разрешение измерения сопротивления составляет 0,01 Ω. Может измерять до 50MΩ

* Диапазон измерения конденсатора 25pF-100mF, разрешение 1pF

* Для конденсаторов размером больше 90NF Измерьте эквивалентное сопротивление серии (ESR) одновременно. Максимальное разрешение эквивалентного сопротивления серии составляет 0,01 Ω

* Конденсаторы, превышающие 5000pF, также показывают значение после того, как уровень заряда конденсатора может отражать фактор качества (значение Q)

* Измерение до двух диодов может отображать их положительное и отрицательное напряжение в режиме on-state

* Светодиодный Диод также отображает графический символ, напряжение проводимости намного выше, чем обычные диоды

* Зенеровский диод с обратным Разрывное напряжение ниже, чем 4,5 V может быть обнаружены и отображены в виде двойного символ диода. Его положительное и отрицательное напряжение основано на символе диода около 700мв, а второй символ диода, соответствующий напряжению, включен и отрегулирован. Поэтому не измеряйте обычные диоды и зенерские диоды одновременно

* Тест на один диод и емкость соединения PN транзистора под испытанием между емкостью соединения PN между обратными соединениями, может только войти в базу и эмиттер, основание и коллектор транзистора одновременно

Чтобы конденсатор был протестирован менее 25 пФ, тест должен подготовить конденсатор 30 пФ, протестировать конденсатор 30 пФ, протестировать конденсатор параллельно перед измерением, И Вычтите измеренное значение конденсатора 30pF, чтобы получить результат

* Для следующих 2100Ω резисторы, диапазон измерения индуктивности является 0,01 mH-20 ч в одно и то же время

Это занимает около двух секунд во время теста, и большие конденсаторы и индукторы займут больше времени

* Другие функции включают Измерение частоты, измерение напряжения, квадратный генератор волн, ШИМ

Генератор, выбор цвета, отладка калибровки, Непрерывное тестирование и другие функции

* Диапазон частот от 1 Гц до 1 МГц или выше, измеренный на частотах ниже 25 кГц, может отображать разрешение цикла 0,001 МГц

* Измерение напряжения постоянного тока до 50 в

* Один из способов-выход с квадратным волновым сигналом, доступна Многодиапазонная частота, максимальная выходная частота-2 МГц

* Выход импульсного сигнала постоянного частотного переменного цикла (ШИМ), диапазон регулировки рабочего цикла составляет 1%-99%

* Одноемкостная функция тестирования, режим тестирования для непрерывного измерения конденсаторов 2uF-50mF может быть непосредственно измерен в его цепи (измеренная емкость требует мощности, И измеренная емкость должна быть полностью разряжена в цепи)

* Тиристоры и Тиристоры могут идентифицировать только свои контакты, и также необходимо проверить, является ли пусковой ток тиристора или SCR меньше тока, который может обеспечить тестер, И тестер может обеспечить только максимальный ток триггера 6 мА



Характеристики:



* Продукт: LCR метр



Особенности:



1. Выключить

2. Тест транзисторов

3. Частотный тест

4. f Генератор

5. 10-битная ШИМ

6. C + ESR @ TP1:3

7. Непрерывное измерение сопротивления

8. 1- | -3 непрерывное измерение емкости

9. Роторный кодировщик

10. Самопроверка

11. Тест на напряжение

12. Цвет фронта

13. Регулировка заднего цвета

14. Дата исполнения



Посылка:



Посылка 1:1 * акриловый защитный чехол

Посылка 2:1 * комплект непаянных компонентов тестера

Посылка 3:1 * тестер готовой продукции



Примечание:

1. Реальный цвет товара может быть s светильник ly отличаться от изображений, размещенных на веб-сайте, по причине многих факторов, таких как яркость вашего монитора и светильник яркость.

2. Возможны незначительные отклонения в измерениях вручную.
