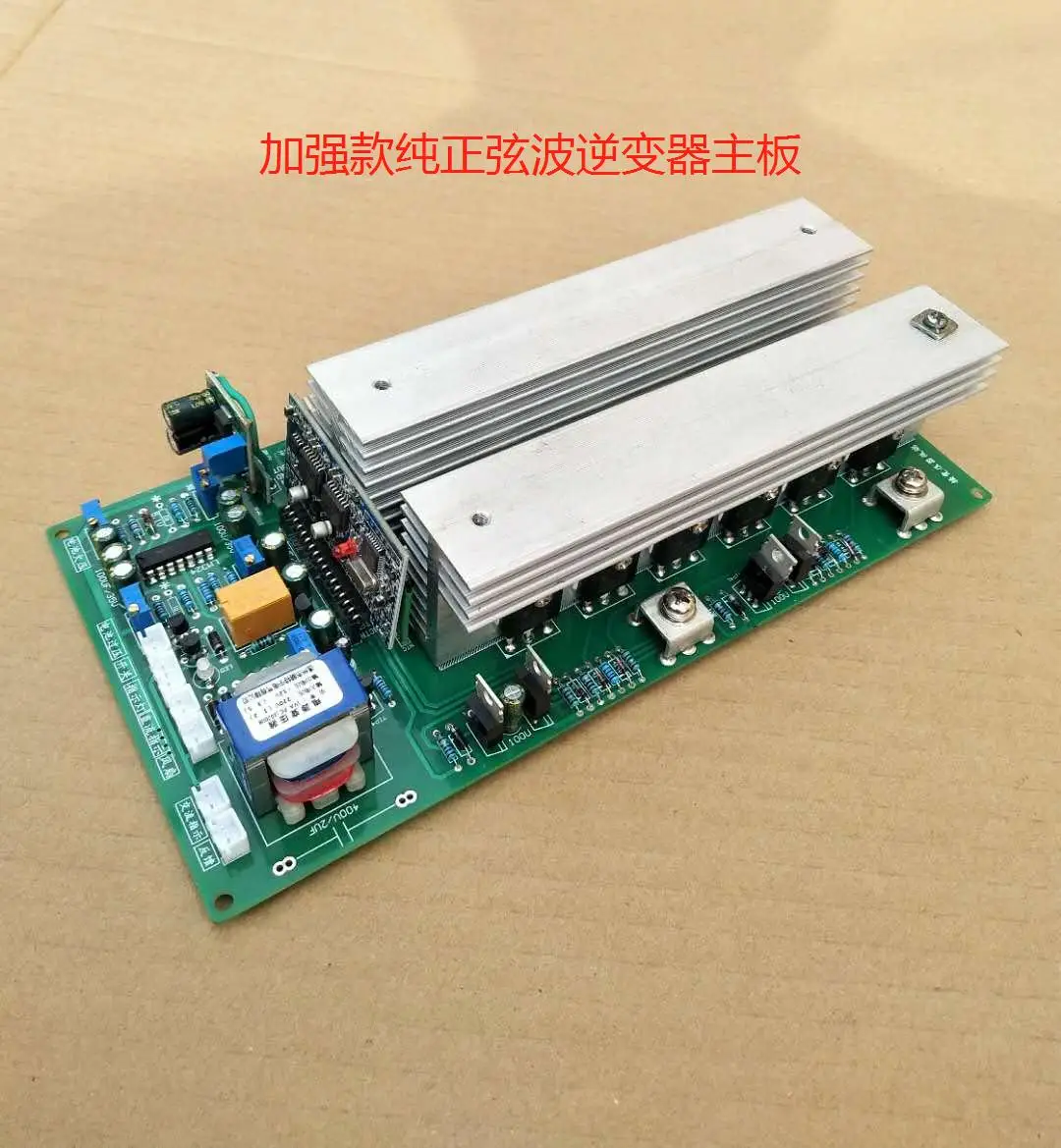

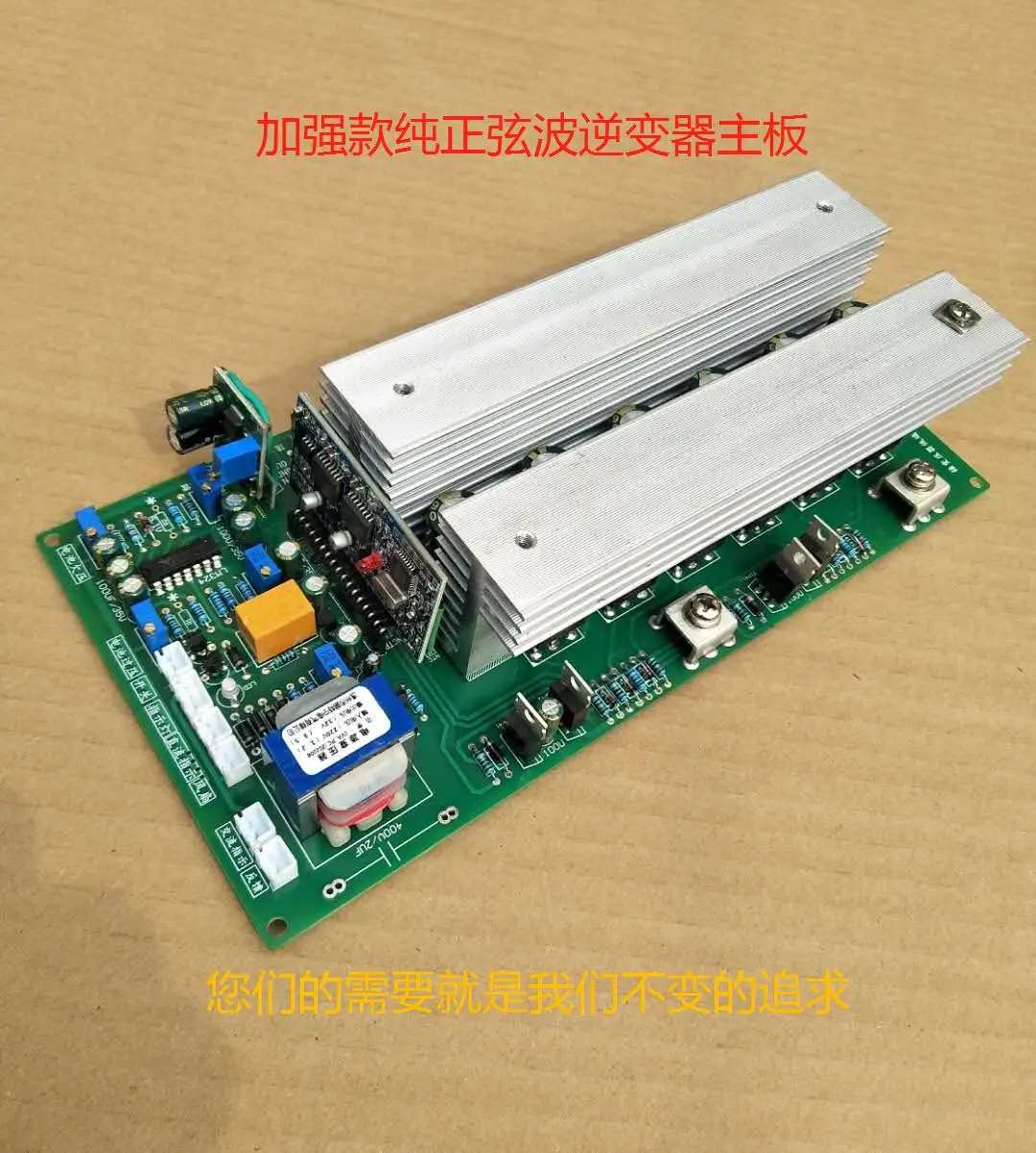

12 инвертор синусоидальной волны с большой трубкой от 2000 Вт до 6000 24 60 в источник

Modname = ckeditor

Схема проводки

\

Описание интерфейса материнской платы

Переключатель: Подключите небольшой переключатель, Управляйте запуском или в режиме ожидания

Светильник индикатора: Индикация режима ожидания или включения питания

Индикация постоянного тока: подключен к вольтметру постоянного тока

Вентилятор: meet12V0.2AFan

Отзывы: высоковольтный конец трансформатора возвращается к основной плате

Индикация переменного тока: подключен к вольтметр переменного тока

Вопросы, требующие внимания:

1. Эта плата не имеет защиты от обратного хода, пожалуйста, убедитесь, что положительные и отрицательные полюсы правильно подключены

2. При использовании кольцевого трансформатора индуктивность должна быть соединена в серии на конце трансформатора низкого напряжения, 24V3000WBoard доступна 120a25uhinductance, цена 30yuan каждый

3. Требуется ввод при using100ASeries air switch

4. Трансформатор должен быть квалифицирован, трансформаторы индуктивности утечки на микроволновые передатчики и микроволновые печи не должны использоваться. Этот тип Трансформатора не работает должным образом, и это приведет к повреждению материнской платы, трансформатор должен быть измерен до установки 220no ток нагрузки на терминале, больше than0.3AShall не используется. Хорошие трансформаторы usually220Vend0.1ALeft и правый ток без нагрузки.

Этот продукт полон мощной чистой синусоидальной волны схема является эффективной и стабильной низкой без нагрузки тока батареи низкого напряжения/перегрузки/Защита от перегрева простая установка.

Ясно, что основная плата является инвертором частоты мощности, и основная плата должна сотрудничать с трансформатором частоты мощности! Наша доска Номинальная является фактическим powerwnoVA, conversion1va = 0,8 Вт, мощность трансформатора является generallyvaNominal!

Выбранный трансформатор должен иметь низкий ток без нагрузки. Не протекайте слишком много. Без нагрузки тока кольца преобразования 0.1afollawing, eishaped0.3afollawing, рот shaped0.5afollawing. Большой ток без нагрузки или чрезмерная индуктивность утечки сожгут трубку, например, Электрические сварочные аппараты и портативные трансформаторы лампы не могут быть использованы (индуктивность тока без нагрузки и утечки электрического сварочного аппарата велика, ток без нагрузки портативного трансформатора лампы большой). Трансформатор должен быть соединен в серии с железо кремний алюминий магнитное кольцо самоиндукции, индуктивность и емкость являются фильтрующим spwmhigh частоту несущей компонент, в то же время, он также несет в себе хранение энергии, гладкая форма волны.

\

Рекомендуемая мощность трансформатора: 12В для источника питания 6,5-7Vchange220VTransformer 24VFor блок питания 13-14Vchange220VTransformer 48VFor блок питания 26-28Vchange220VTransformer 60VFor блок питания 32,5-35Vchange220VTransformer

\

Характеристики синусоидального инвертора частоты мощности: сильная мгновенная нагрузка, не легко повредить, низкая температура, отсутствие помех.

\

Описание функции основной платы синусоидального инвертора частоты мощности:

\

1. Защита от низкого напряжения батареи: когда напряжение батареи below10.5VEach, инвертор выключит инвертор (в это время нет выхода напряжения переменного тока), инвертор находится в режиме ожидания.

\

2. Защита от перенапряжения батареи: когда напряжение батареи выше, чем секция 14.7veach, инвертор также выключит инвертор, войдет в режим ожидания.

\

3. Нормальный автоматический запуск батареи: Когда батарея находится под защитой от низкого напряжения, когда солнечная или ветровая энергия заряжает батарею to12VEach, инвертор запускается автоматически и выводит напряжение переменного тока для питания к нагрузке. Защита от перенапряжения батареи восстанавливает до 14.7veach секции, инвертор также запускается автоматически.

\

4. Вентилятор контроля температуры и защита от перегрева: вентилятор не вращается, когда инвертор работает нормально, когда температура слишком высокая, вентилятор работает автоматически, когда температура падает, вентилятор Автоматически останавливается. Когда вентилятор поврежден, после слишком высокой температуры инвертор выключит инвертор, войдет в режим ожидания. Когда температура падает, и запускает инвертор автоматически, источник питания на генераторе Напряжение.

\

5. Защита от ударов и короткого замыкания: Инвертор имеет аппаратную волну в режиме реального времени, предохранение от волнового тока и задержку программного обеспечения (400 мс) защита от короткого замыкания плюс силовая Частотная изоляция трансформатора. Ударопрочность и надежность продукта улучшены.

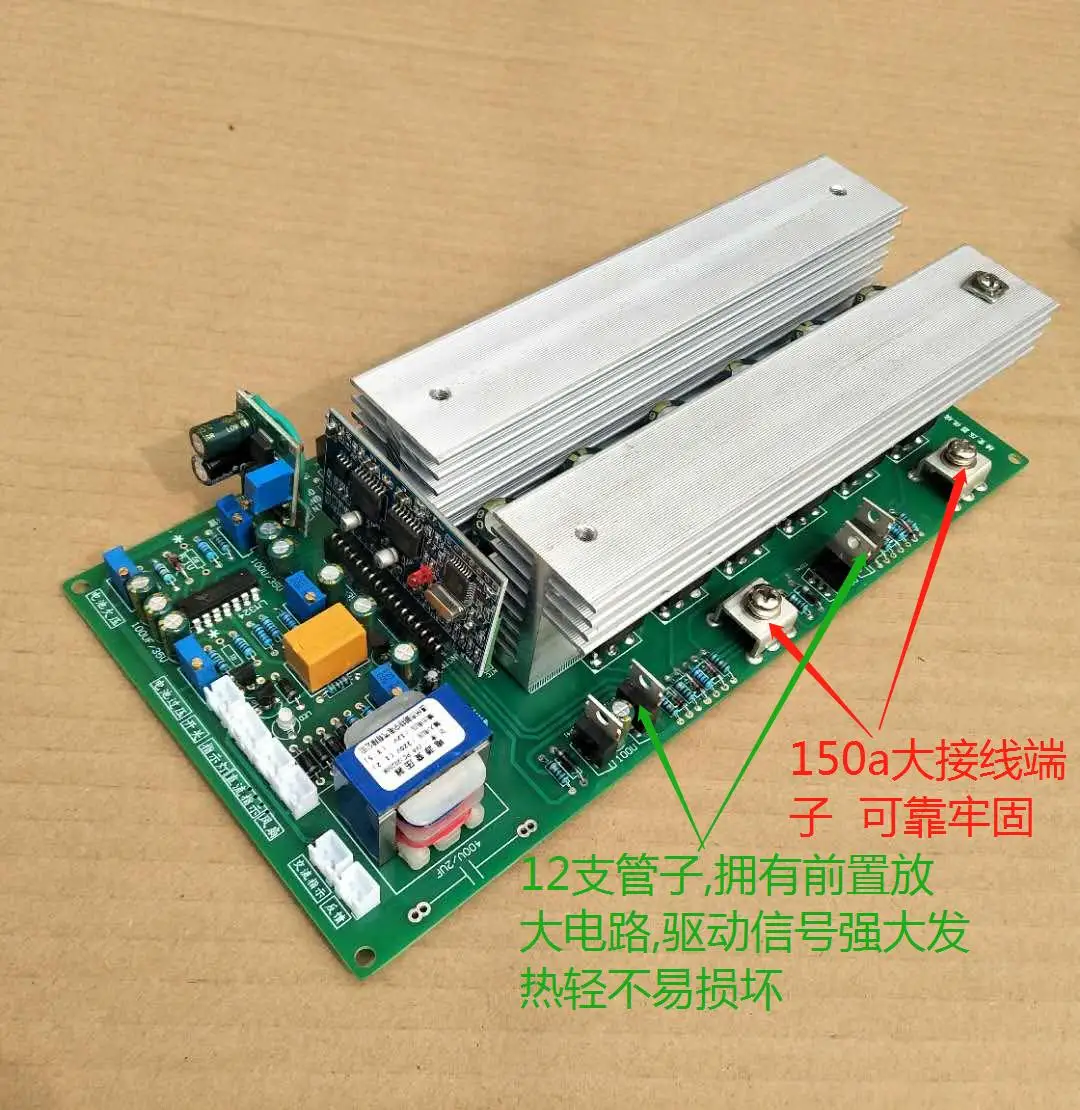

Основная плата принимает мощную и низкую внутреннюю сопротивляемость 247large packageMOSHigh мощность трубки и Низкая потеря электролитического конденсатора принимает высокую частоту и низкие потери для обеспечения непрерывного источника энергии и стабильного питания supplymoswthe трубы не легко быть повреждены оригинальный импортный интегрированный операционный усилитель Схема обеспечивает точность каждой защитной цепи стабильное низкое теплотворное значение двухслойной высококачественной печатной платы Материнская плата была измерена 48vfull power supply5000W. Мощность той же материнской платы, работающей от низкого напряжения, прямо пропорциональна упадку, которая не может быть Доне5000va

Если машина установлена и ток без нагрузки большой, индуктивность должна быть соединена в серии на конце трансформатора низкого напряжения (Кольцевой трансформатор должен иметь индуктивность серии).

'
