PLL FM передатчик Модуль цепи 7 Вт 87,5-108 МГц Регулируемая частота 7 Вт Радио RF усилитель с ЖК-модулем

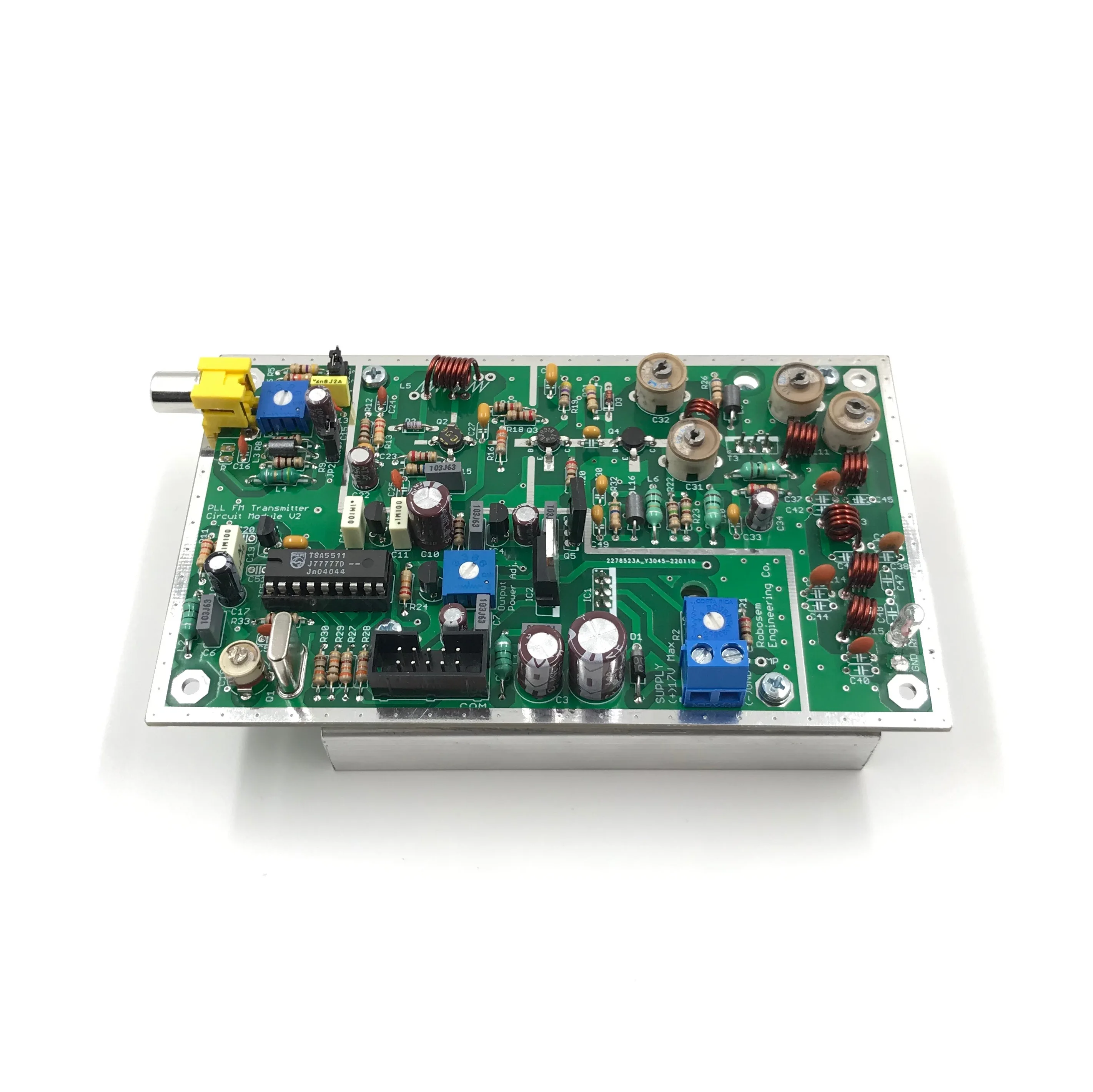

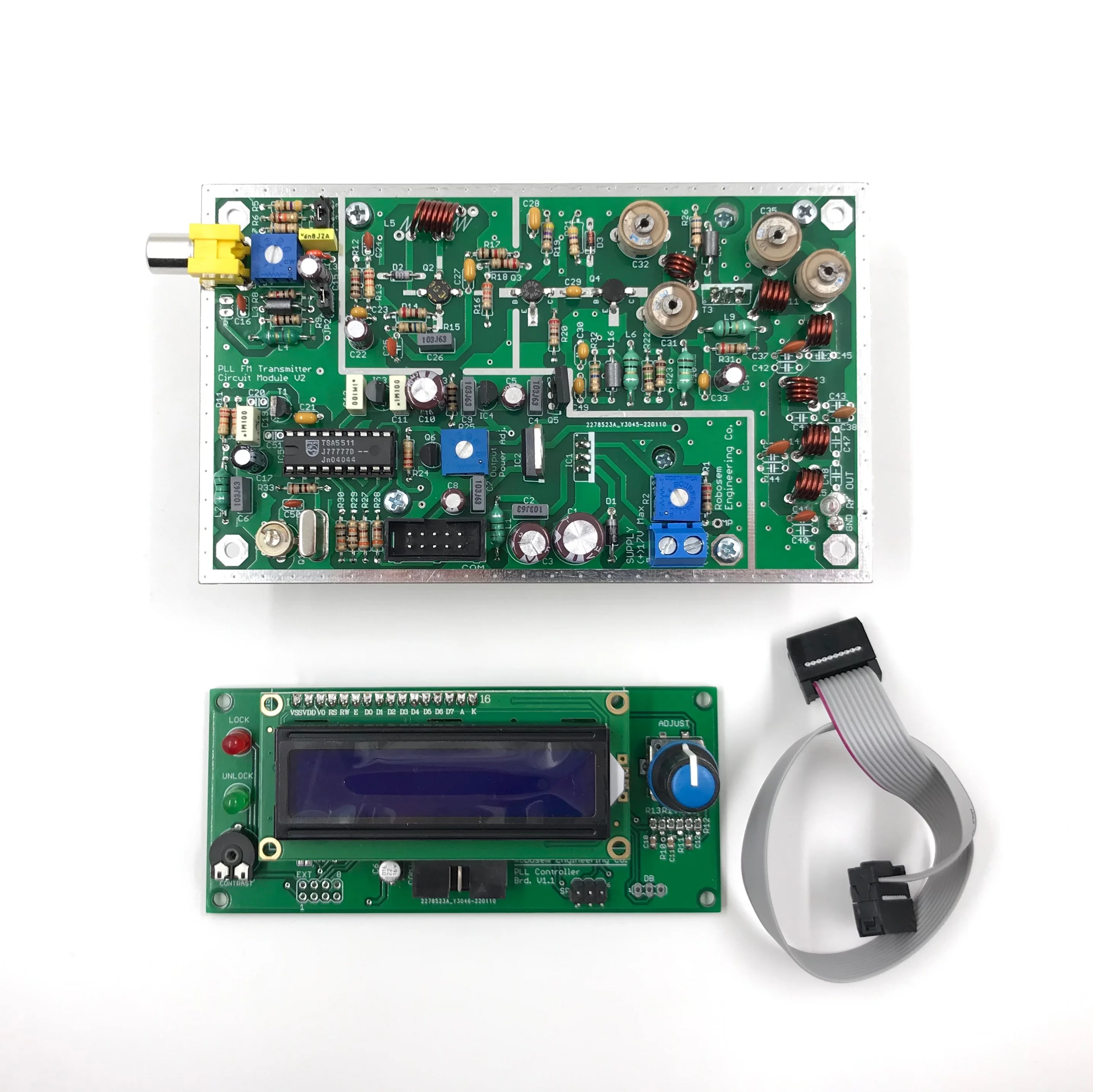

Этот модуль цепи передатчика PLL специально разработан для трансляции в fm-диапазоне. Продукт состоит из PLL управления и радиочастотных усилителей печатных плат. Сигнал передачи, подключенный к аудиовходу, может быть модулирован на желаемой частоте между 87,5-108 МГц благодаря точности управления PLL. Кроме того, выходная мощность передатчика может регулироваться в пределах 0 - 7 Вт.

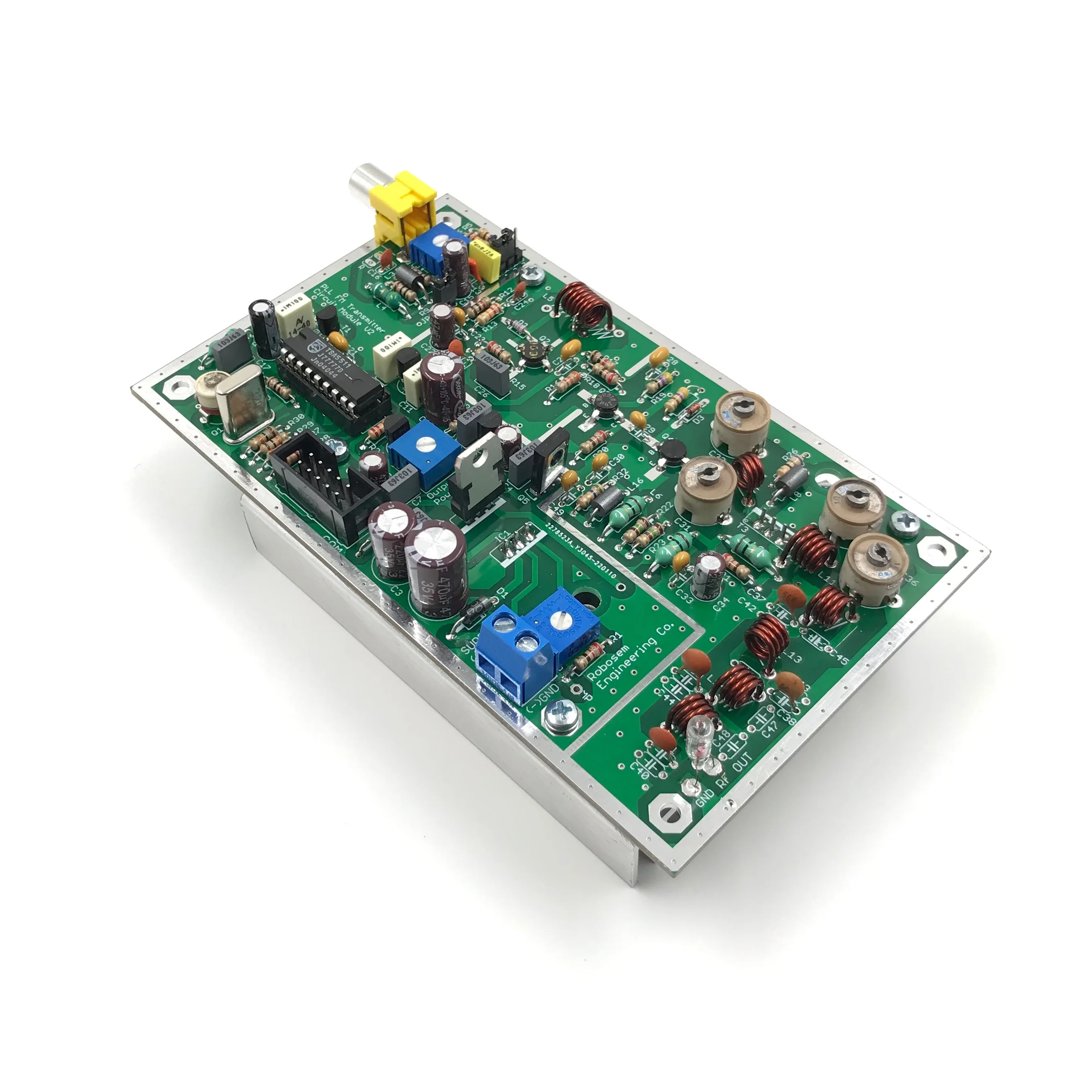

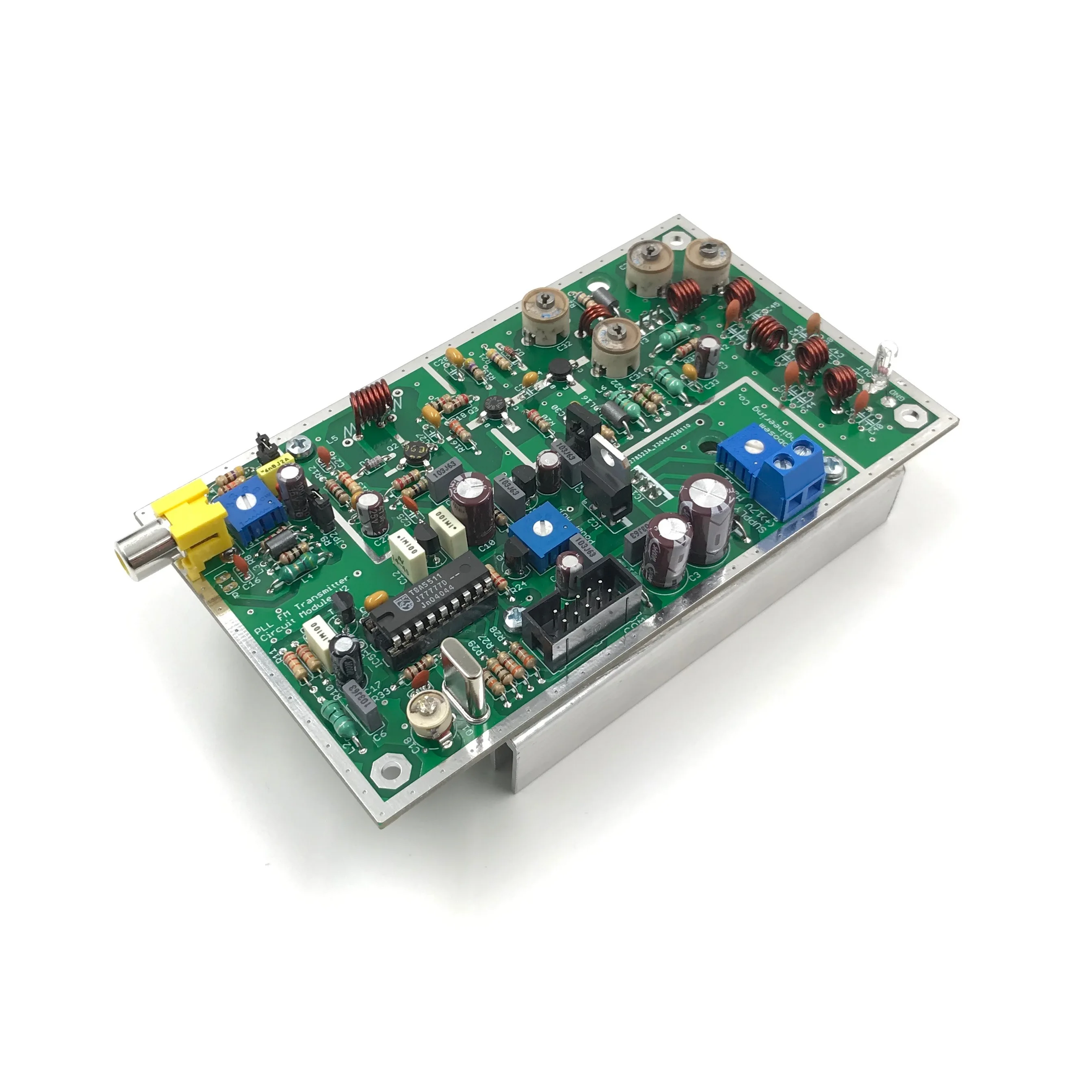

Компактная конструкция сделана путем подключения силовых транзисторов к радиатору под контуром. Таким образом, схема готова к использованию напрямую, без необходимости механической установки. Нет необходимости в дополнительном охлаждении.

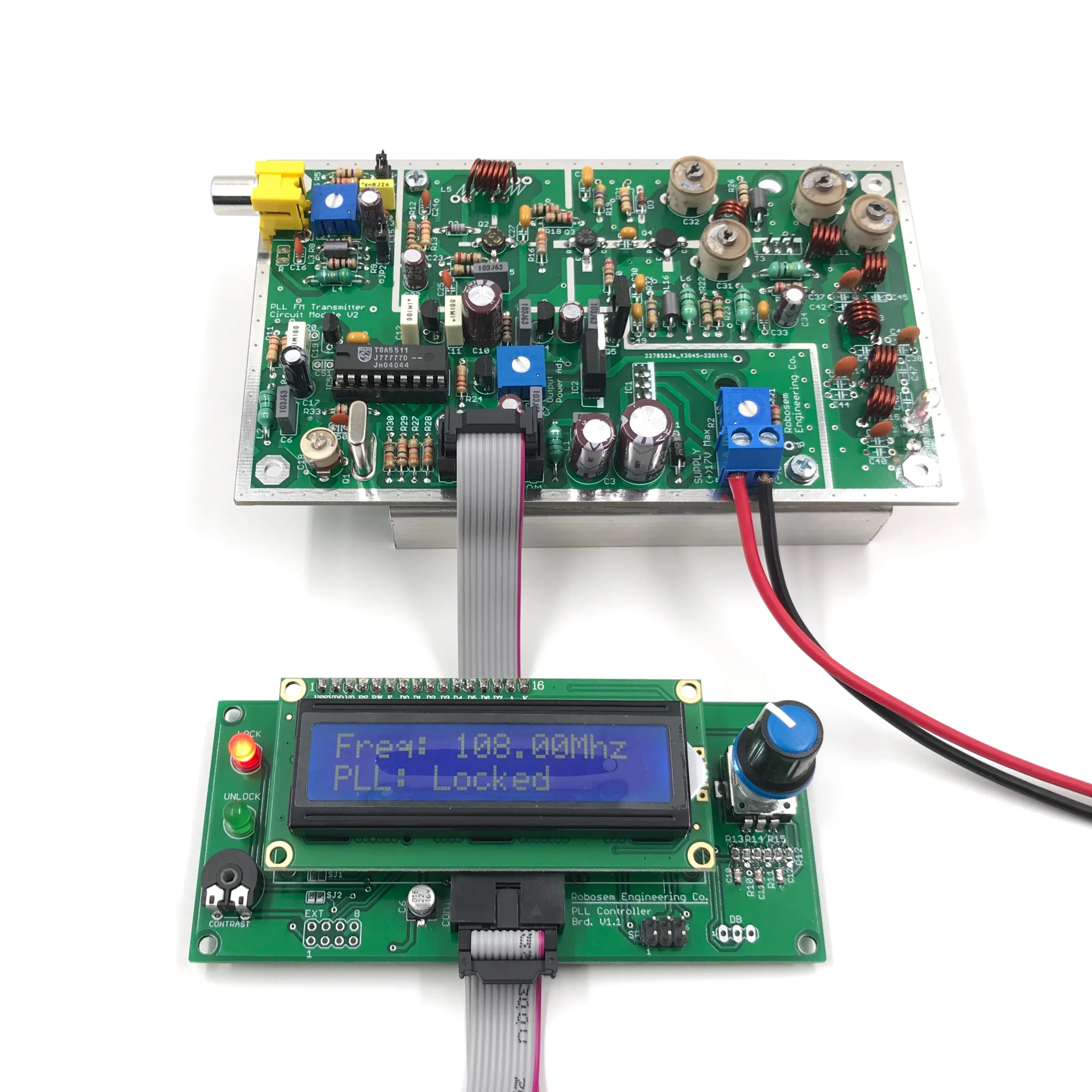

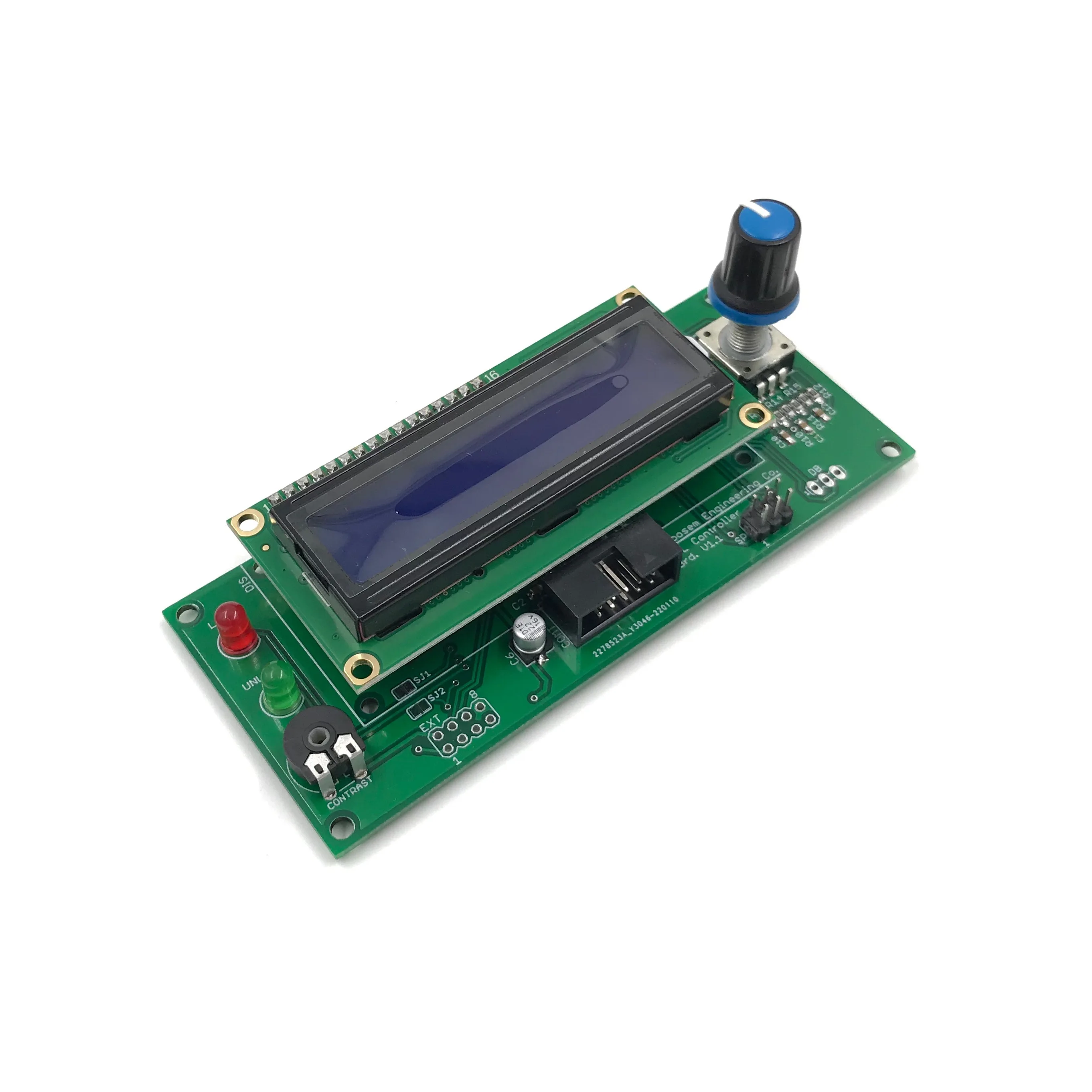

Частоту трансляции можно регулировать с помощью регулятора, следуя за ЖК-экраном на цепи управления. Регулировка частоты, а также текущее состояние блокировки частоты (разблокировка, блокировка, блокировка) можно использовать с ЖК-экраном 2x1 6. На контрольной карте есть разблокировка и блокировка сигнальных светодиодов, связанных с блокировкой. Блокировка также может отслеживаться с помощью этих светодиодов.

Лампа на радиочастотном выходе передатчика предназначена как для тестирования на выходе, так и для фиксации нагрузки. Вы можете проверить цепь с помощью этой лампы. Перед использованием цепи, пожалуйста, снимите эту лампу и никогда не используйте цепь передатчика без нагрузки.

Гармонические компоненты на выходе RF значительно снижены благодаря фильтру LP. Выход импеданса регулируется для нагрузки 50 Ом/антенны. Функциональные тесты, тест трансляции и тест на выходную мощность всех модулей fm-передатчика PLL выполняются перед отправкой. Во время этих испытаний подстроечные конденсаторы и резисторы trimpot регулируются. Вы можете изменить эти настройки в соответствии с вашими потребностями использования. Пожалуйста, следуйте инструкциям.

HQ стерео кодировщикИМашинка для стрижки/компрессор/ограничительМодули цепи могут быть использованы с этим PLL fm-передатчиком для профессионального fm-вещания. Кроме того,Модуль кодировщика RDSМожет использоваться для отправки динамической информации и сообщений станции. Эти модули цепи совместимы с этим PLL fm-передатчиком.

Применение

-Fm-трансляция,

-Системы передачи аудио и сигнала,

-Системы передачи данных,

-Преусилитель для fm-усилителей мощности,

-Возможность использования в качестве генератора сигналов для 87,5-108 МГц,

Основные характеристики

-Фазный блокированный точный Частотный контроль,

-Широкий диапазон: 87,5-108 МГц диапазон частот вещания,

-0,05 МГц (50 кГц) регулировка частоты шага

-Регулируемая выходная мощность до 7 Вт,

-Очень стабильная выходная мощность,

-Фильтр низких частот (9 полюсов LPF) на выходе,

-Низкоуровневые гармонические компоненты и шпоры,

-Подходит для использования перед усилителем питания,

-Защита от полярности,

-Низкий уровень шума и искажения,

-Регулируемый коэффициент усиления аудиовхода,

-Регулируемое напряжение цепи,

-Регулировка выходного сопротивления в зависимости от частоты трансляции,

-Настройка тонкой частоты,

-Две настройки предварительного акцента (с перемычкой), 50us (EU) или 75us (USA)

-Возможность передачи сигнала MPX и RDS,

-Аудио входной фильтр (с перемычкой),

-Возможность бокса с наземным кольцом вокруг цепи и создания ограждения Фарадея,

-Раздельное наземное кольцо для модуляционного блока,

-Внутренний радиатор,

-Вход для RDS кодировщика,

-Вход RCA для аудиосигнала, совместимый с стереонакодером (MPX),

-Безсоединительный радиочастотный выход для наиболее удобного использования,

-Компактная конструкция для бокса и простоты использования,

-Удобный с ЖК-экраном и индикаторными светодиодами,

-Управление одной кнопкой,

-Настройка вкл/выкл выхода RF,

-Хранение последней частоты.

Технические характеристики

-Напряжение питания: минимальный 15Vdc, Max17Vdc (напряжение питания влияет на выходную мощность),

-Ток: 140 мА, когда выход выключен, Макс: 900 мА, когда Выход включен (переменная в частотном диапазоне),

-Управление частотой: Синхронизация замкнутой фазы,

-Частотный диапазон: VHF, FM 87,5-108 МГц,

-Регулировка частоты шаг: 0,05 МГц (50 кГц)

-Выходная мощность RF: максимум 7 Вт (регулируется с trimpot),

-Выходное сопротивление: 50 Ом,

-PLL блокировки стабильности по уровню поверхности: <± 50 Гц максимальная (<0,6 частей на миллион)

-Регулировка тонкой настройки: ± 200 Гц Макс (контроль кристаллов, на борту),

-Гармонический отказ: лучше, чем-46 дБ на носителе,

-Spurious: лучше чем-68 дБ вниз на перевозчика,

-Размеры: схема PLL 140x84x45 мм, ЖК-дисплей: 115x50x38 мм.

Регулятор регулировки-это кодировщик с кнопкой. Вы можете увеличить или уменьшить желаемую частоту трансляции с помощью поворотной ручки и установить частоту с помощью нажатия кнопки. Когда цепь работает в первый раз, выход RF выключен, после регулировки частоты трансляции и установки его, PLL подключается к частоте в течение 2-3 секунд, а выход RF включен. Чтобы выключить выход RF, достаточно снова нажать на ручку. Когда выход радиочастотной передачи включен, функция регулировки частоты отключена, чтобы предотвратить изменение частоты с любым неправильным прикосновением. Вы можете установить частоту трансляции снова, выключив выход RF.
