Приемопередатчик Wishcolor USDX QCX To SSB HF 8-полосный приемопередатчик QRP SDR 5 Вт с функцией

Приемопередатчик Wishcolor USDX QCX To SSB HF 8-полосный приемопередатчик QRP SDR 5 Вт с функцией

USDR QCX к боковая полоса (SSB) коротковолновым приемником QRP SDR трансивер 8-группа 5W/DSP SDR Функция для Ham радио пользователей

Программное обеспечение:

//github.com/threeme3/QCX-SSB/tree/feature-rx-improved

Руководство по эксплуатации

//drive.google.com/drive/folders/1VP8plrsSlnu5L01kg48qkchpEuuh7hnc?usp=sharing

Описание:

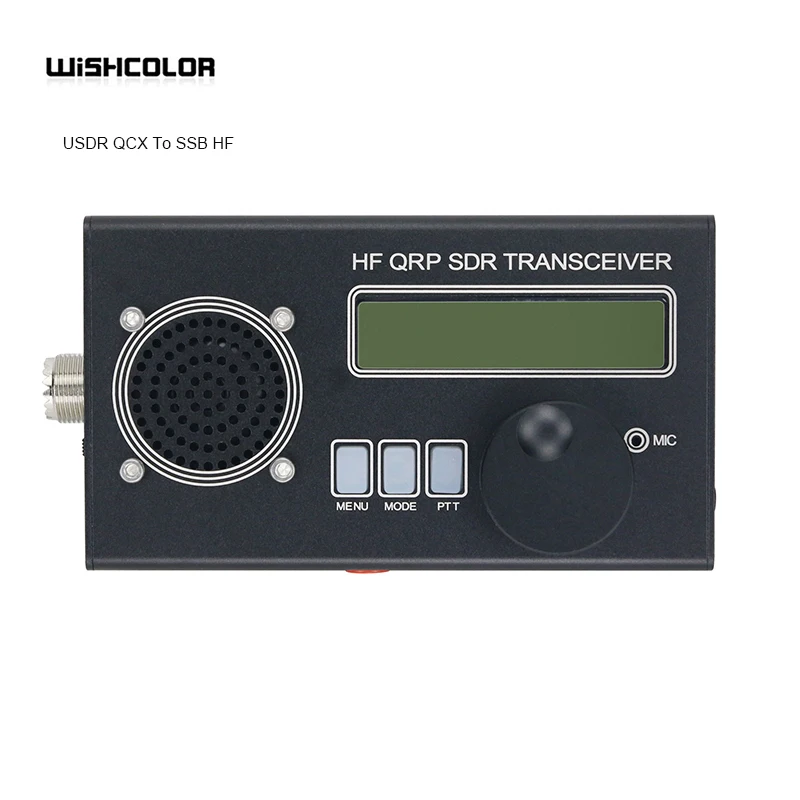

Это коротковолновый QRP SSB/приемопередатчик непрерывного действия. Он может похвастаться 1602 экраном, встроенным аккумулятором, оснащенным зарядным устройством, встроенным микрофоном, встроенным динамиком! Он может быть подключен к автоматической клавише и может быть декодирован cw.

Особенности:

-Использование IRF серии Запуск трубки, прочный

-Может использоваться при подключении антенны (сиденье M)

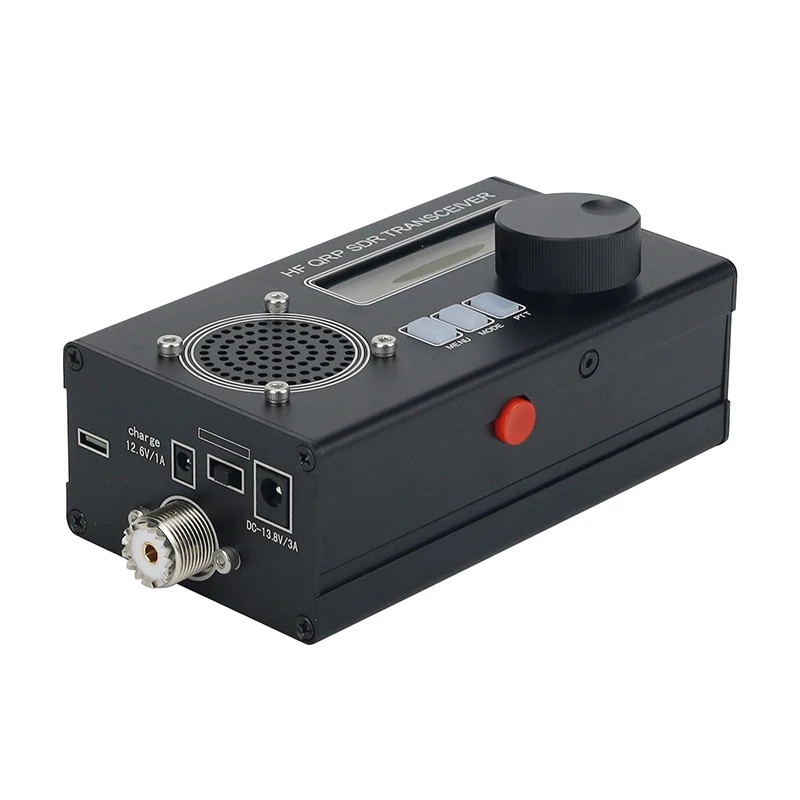

-8 полос. Мощный стоячий волновой цифровой дисплей! Внешняя 13,8 В максимальная мощность 10 Вт! Встроенный 12,6 v батарея

-Размеры: 76x46x130 мм/3x1,8x5,1"

-Предоставить разъем ft8 вариант позже

-Используйте TCXO для KDS. Точность 0,5 ppm (1ppm в год)

-Лазерная маркировка алюминиевой оболочки

-Полностью алюминиевые ручки! Полупрозрачная кнопка из силикагеля (зеленый, красный)

Список функций:

-Простой, интересный и универсальный QRP SSB HF трансивер со встроенными функциями DSP и SDR

-Этап запуска EER E-level управляемый SSB

-Источник питания 13,8 В обеспечивает выход около 10 Вт PEP SSB

-Поддержка полного режима: USB, LSB, CW, AM, FM

-Фильтр DSP: 4000, 2500, 1700, 500, 200, 100, 50 Гц

-Функция DSP: автоматическое управление коэффициентом усиления (AGC), шумоподавление (NR), голосовой триггер, голосовой триггер Xmit (VOX), аттенюатор RX (ATT), ворота шума TX, управление драйвером TX, регулятор громкости, дБм/с-метр

-SSB Реверсивный боковой диапазон/передача подавления перевозчика: лучше, чем-45dBc, IMD3 (два тона) -33dBc, прием: лучше, чем-50dBc

-Многополосная поддержка, непрерывно регулируемая в частотном диапазоне 160-10 м (и потеря производительности от 20 кГц .. 99 МГц)

-Прошивка с открытым исходным кодом, встроенная для Arduino IDE; Позволяет экспериментировать, может добавлять новые функции, может делиться взносами через Github, сложность программного обеспечения: 2000 строк кода

-VOX на основе программного обеспечения может использоваться в качестве быстрой полной инвазивной (QSK и semi-QSK операции), или для помощи в работе в цифровом режиме (без интерфейса CAT или PTT) для переключения RX/TX, внешний выход PTT с контролем TX/PA-задержка

-Простая модификация установки с 8 сменными компонентами и 8 проводами

-Легкий, недорогой трансивер: благодаря электронному передатчику EER он обладает высокой энергоэффективностью (не требуется громоздкий радиатор), И простой дизайн (нет необходимости в сложных сбалансированных линейных усилителях мощности)

-Сцена передатчика SSB полностью основана на цифровом и программном обеспечении: контролируя фазу SI5351 PLL (с помощью крошечного изменения частоты I2C более 800 кбит/с) И амплитуда PA (через ШИМ) для образца входного микрофона и восстановления сигнала SSB. Цепь формирования ключа PA)
