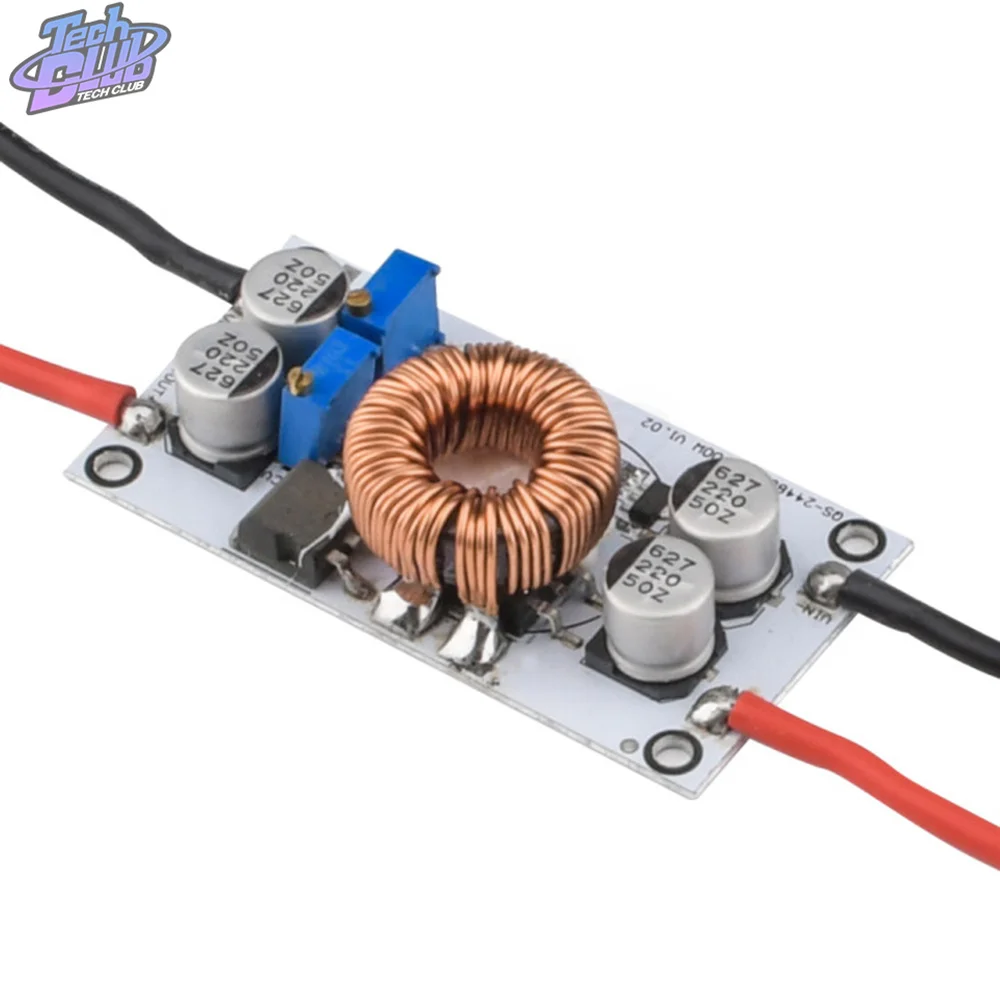

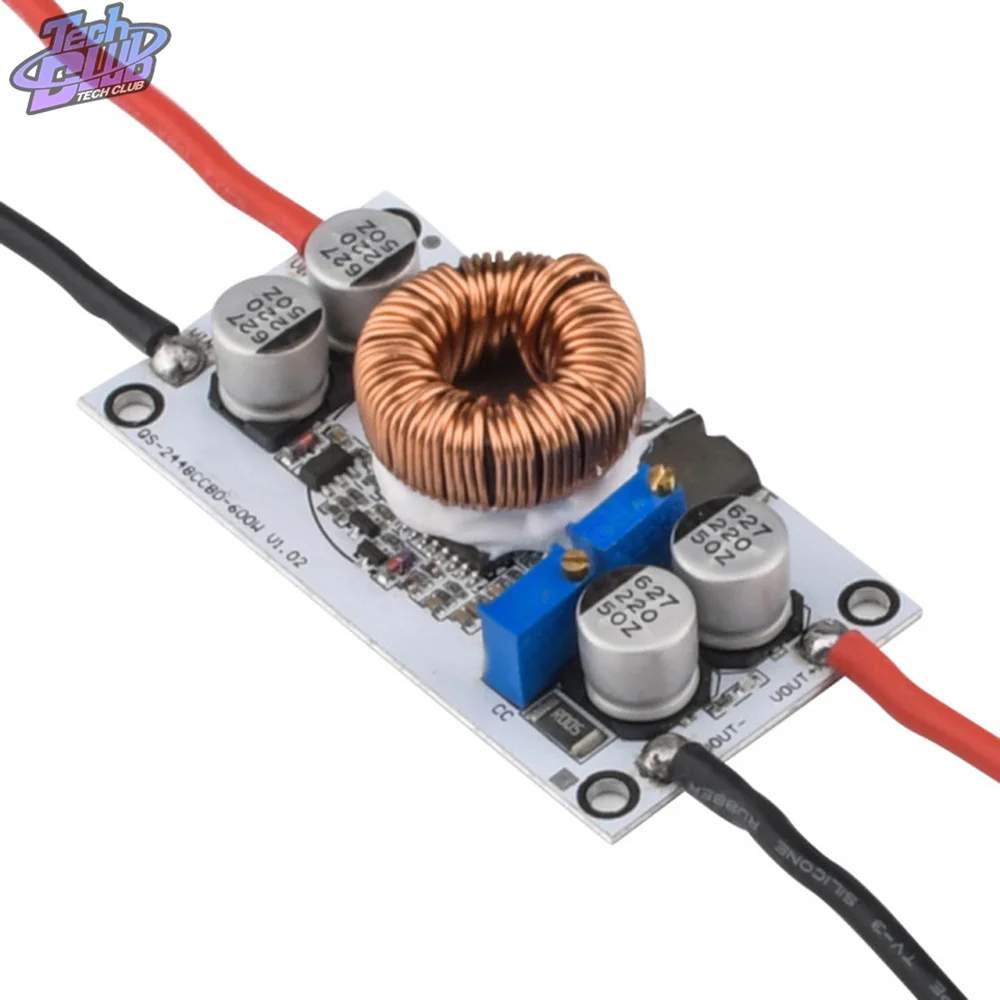

Алюминиевая пластина Led 600 Вт повышающий Драйвер Регулируемый силовой модуль постоянного напряжения модуль питания подзарядка питания

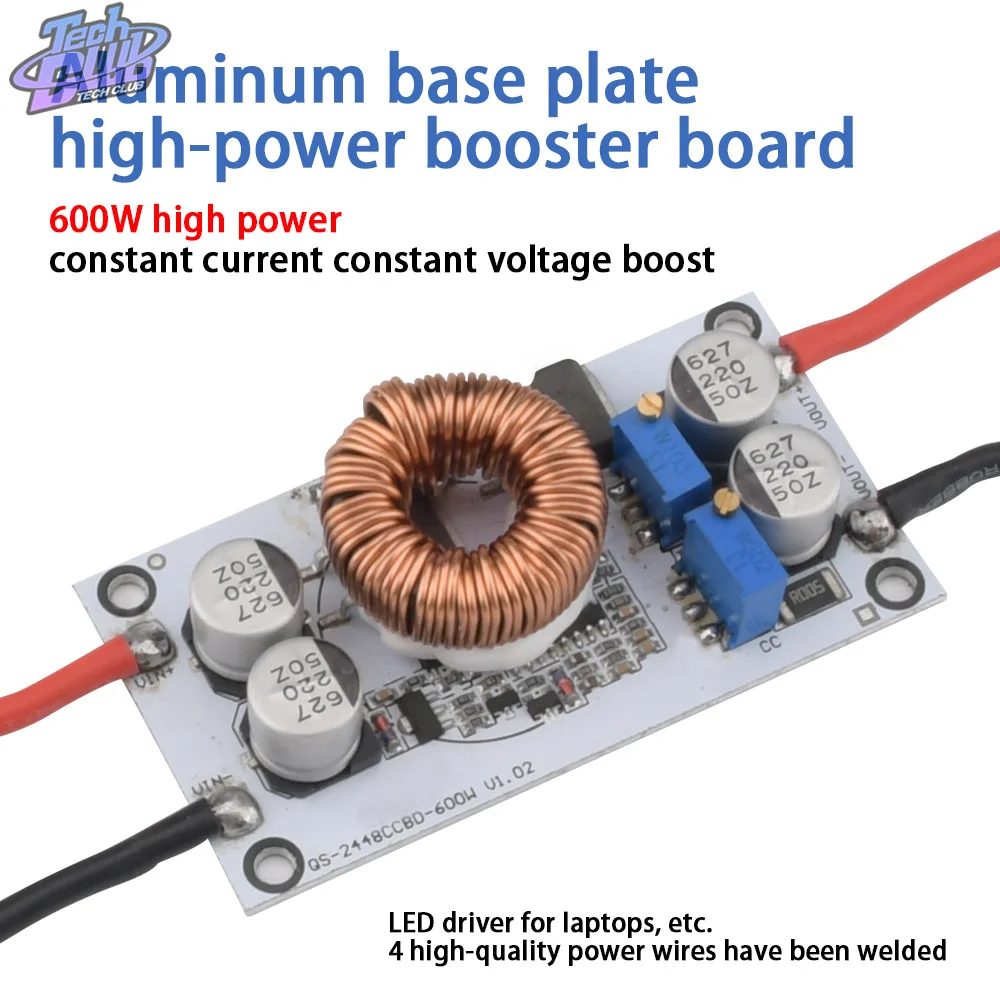

1: высокомощная бустерная плата
2: большого размера sendust магнитное кольцо, с помощью 4 0,8 чистого медного эмалированного провода, низкий уровень выделения тепла и высокая эффективность
3: с индикатором светильник: индикатор питания, рабочий статус четкий с первого взгляда
4: Импортные конденсаторы используются как для ввода, так и для вывода, с низкой пульсацией выхода, низким тепловыделением и долгим сроком службы
5: широко используется

Особенности продукта
1. Образцы высококачественной алюминиевой подложки PCB, эффект рассеивания тепла очень хороший, и выходная мощность больше.
2. Новый оригинальный чип имеет стабильную производительность.
3. Импортные конденсаторы используются как для ввода, так и для вывода, с низкой пульсацией выхода, низким тепловыделением и долгим сроком службы.
4. Импортированная 100A высокомощная трубка MOS используется, с большим запасом мощности и хорошей динамической реакцией.
5. В Стиле Больших Размеров, sendust магнитное кольцо принимает 4 0,8 чистого медного эмалированного провода параллельно, которая имеет низкое тепловыделение и имеет высокую эффективность.
6. Совершенно новый дизайн, эффективность преобразования до 96% (для получения подробной информации см. Кривую преобразования эффективности в таблице данных ниже).
7. Бренд 3296W многоповоротный потенциометр, с высокой точностью регулировки и небольшим дрейфом.
8. Пробоотборник выходного тока сопротивления сплава, постоянный ток и стабильный температурный дрейф малы.
9. С защитой от низкого напряжения, он может эффективно защитить все виды батарей, и он также может быть использован для солнечных элементов.
10. С функцией постоянного тока, он может быть использован для увеличения батареи автомобилей, зарядки батарей и так далее.
11. С индикатором светильник: индикатор питания, рабочий статус четкий с первого взгляда.
Введение функции
Выходное напряжение и ток регулируются, и может быть увеличен и постоянный ток

Защита от низкого напряжения на входе
Область применения

1. DIY Регулируемый источник питания, вход 12 В, выход может быть отрегулирован от 12-50 В.

2. Для питания вашего электронного оборудования вы можете установить выходное значение в соответствии с напряжением вашей системы.

3. Как источник питания транспортного средства, включите ноутбук, КПК или различные цифровые продукты.

4. DIY Мощный ноутбук мобильный источник питания: оснащен большой емкостью 12 В литиевый аккумулятор, так что ваши книги могут быть яркими, куда бы вы ни отправились.

5. Солнечная панель стабилизирует напряжение.
6. Зарядка батарей, литиевых батарей и т. Д.
7. Светодиодный индикатор высокой мощности.

Контактный метод:
В + вход положительный, IN-input отрицательный, OUT + output положительный, OUT-output отрицательный
CV регулирование напряжения, CC регулирование тока
Регулирование напряжения:

Используйте отвертку с плоским лезвием для регулировки выходного терминала «CV-ADJ» потенциометра (отмечен на рисунке ниже), когда блок питания включен и нет нагрузки. Ответ будет медленнее, когда высокое напряжение будет отрегулировано до низкого напряжения. Диапазон Регулировки Инструмента меньше. (Выходное напряжение по умолчанию регулируется до 24 В для отправки. Если нам нужно отрегулировать другие значения напряжения, пожалуйста, объясните или оставьте сообщение)

Текущее регулирование:

Настройте потенциометр "CC A-ADJ" против часовой стрелки около 30 оборотов, установите выходной ток, Подключите светодиодный аккумулятор и другие нагрузки, И Отрегулируйте потенциометр "CC A-ADJ" по часовой стрелке до нужного вам тока. Для зарядки аккумулятора, после того, как аккумулятор разряжен, подключите к выходу и отрегулируйте A-ADJ CC до нужного вам тока. При зарядке необходимо использовать разряженный Аккумулятор для регулировки, так как аккумулятор остается более мощным, чем ниже зарядный ток. Выход по умолчанию ESC 10 А для отправки. Если нам нужно отрегулировать инструкции по настройке текущего значения или оставить сообщение. Не используйте метод короткого замыкания для регулировки тока. Структура Цепи Модуля boost не может быть отрегулирована методом короткого замыкания.

Новинка: защита от низкого заряда батареи

Защита от низкого заряда батареи в основном направлена на предотвращение чрезмерного разряда батареи, когда входная мощность батареи, а напряжение батареи слишком низкое, чтобы повредить модуль питания и аккумулятор. Когда вход является импульсным источником питания, также должна быть установлена защита от низкого напряжения. От недостаточного напряжения защита не должна превышать 9,7 V.
На что следует обратить внимание
(1) выход положительных и отрицательных полюсов не может быть изменен или короткое замыкание.

(2) обратите внимание на вентиляцию и тепловыделение при работе с большим током и высокой мощностью в течение длительного времени с полной нагрузкой, чтобы продлить срок службы источника питания.

(3) модуль может только увеличиваться, но не снижаться и не может поставлять электрооборудование ниже входного напряжения, например, зарядка аккумулятора 12 В с батареей 24 В или зарядка конденсатора. Питание светодиода ниже входного напряжения

(4) Не работайте при полной нагрузке в течение длительного времени, пожалуйста, оставьте 20% разницы при непрерывной работе, обратите внимание на вентиляцию и рассеивание тепла
Контрольный список
1 * модуль питания

Общая проблема
1. Почему мой модуль разработан в этой форме?

Ответ: Наш модуль предназначен для прямой фиксации на машине для вашего удобства. Вы можете зафиксировать модуль на вашей машине через 4 медных столба.

2. Насколько эффективно работает модуль? Могу ли я использовать его на батарее, которая требует высокой эффективности?

Ответ: эффективность работы этого модуля очень высока, фактическая скорость тестирования может достигать 98.1%.

3. Имеет ли этот модуль питания защиту от короткого замыкания? Будет ли он сгореть, если выход будет коротким, когда я его использую?

Ответ: Наш модуль не имеет защиты от короткого замыкания. Когда ваша выходная мощность коротка, модуль будет сгореть. При использовании необходимо обратить особое внимание. Не короткое замыкание.

4. Есть ли у этого модуля питания защита обратного подключения? Выгорит ли он, если я случайно подключу входную мощность к неправильной стороне, когда я использую его?

Ответ: он сгорит, наш модуль не имеет обратной защиты подключения.

5. Рабочее напряжение модуля 10-50 в, поэтому могу ли я ввести 12 В и выход 48 в?

Ответ: Да. Этот модуль является модулем boost.

6. Не могли бы вы в настоящее время этого модуля работать в течение длительного времени при 24V 10A?

Ответ: проектная мощность этого модуля составляет 600 Вт, и он может работать в течение длительного времени при мощности 600 Вт (требуется вентилятор для принудительного охлаждения), 48 в * 10 А = 480 Вт, поэтому он может работать в течение длительного времени.

7. Мне нужен ток около 20А, может ли этот модуль работать параллельно?

Ответ: когда входная мощность поставляется отдельно, выход может быть непосредственно подключен параллельно, а мощность удваивается. Когда все входы подключены к одному и тому же источнику питания, это невозможно.

8. Какова температура рабочей среды этого модуля, может ли он достичь промышленного класса?

Ответ: Да, но когда температура окружающей среды превышает 40 градусов, пожалуйста, уменьшите потребление энергии или усилите тепловыделение.

9. Я думаю, что ваш модуль имеет потенциометр. Будет ли выходное напряжение неожиданно увеличиваться из-за повреждения потенциометра?

Ответ: Нет, на модуле используется прецизионный потенциометр с несколькими поворотами. Его точность регулировки и надежность очень высоки. Внезапное увеличение выходного напряжения не произойдет. Вы можете использовать его с уверенностью. По-прежнему рекомендуется, чтобы оптовые клиенты находили нас для настройки фиксированного выходного напряжения.

10. Я думаю, что ваш модуль имеет мощность 600 Вт. Если я выключаю напряжение 48 В, какой должен быть ток?

Ответ: Это можно рассчитать. С формулой P = U * I, I = P/U, выходное напряжение 48 В и ток 12.5A. Так как выходной ток модуля составляет около 20А, выходной ток-20А.

11. Рабочее напряжение модуля 10-50 в, поэтому могу ли я вводить 12 В и выходной 50 в 600 Вт?

Ответ: нет. Вход 12 В может выводить 50 в, но если вы хотите выпустить мощность 600 Вт, входное напряжение должно быть выше 24 В.
