NF-488

NF-488 PoE checker состоит из двух частей: эмиттера и пульта дистанционного управления. Он имеет такие функции, как стандартное и нестандартное Обнаружение PoE оборудования, онлайн-тест питания PoE, тест на непрерывность сетевого кабеля, тест питания постоянного тока, тест на обратную связь с переключателем и другие функции. Таким образом, он идеально подходит для мониторинга безопасности, проводов связи, интегрированной проводки и других систем слабого тока.

Особенности:
Проверьте информацию о стандартном/нестандартном PoE устройстве, например, о напряжении, полярности, среднем или конечном диапазоне.
Определите тип PSE, это af или по стандарту.
Проверка мощности в режиме реального времени, потребляемой устройствами PD в системах питания PoE.
Проверьте открытый, короткий, перекрестный статус в сетевом кабеле.
Проверьте мощность, потребляемую устройствами постоянного тока.
Функция циклического тестирования переключателя.

Характеристики:
Характеристики передатчика:
Функция непрерывности:
Типы кабелей: STP/UTP
Максимальный диапазон тестирования: 600 м
Сопоставление проводов: эмиттер + пульт дистанционного управления, эмиттер + переключатель/routor

Функция POE:
Диапазон тестирования: DC5-60V коммутатор PoE
Стандартная Идентификация: 802.3af/at (Стандартный/нестандартный)
Мощность тестового диапазона: 0-18 Вт

Функция питания:
Диапазон измерения напряжения: DC0-60V
Диапазон тестов тока: 0-3A
Диапазон измерения мощности: 0-180 Вт

Дисплей: LCD 128*64 мм, с задней светильник
Защита от входного напряжения: DC48V, 5mA
Максимальный рабочий ток: ≤ 80 мА
Loopback: совместим с переключателем 10M, 100M,1000M
Питание: 3*1,5 V элемент питания AAА (в комплект не входит)

Характеристики пульта ДУ:
Порты: RJ45
Функция: сопоставление проводов для сетевого кабеля
Защита от входного напряжения: DC48V, 5mA

Материал: АБС-пластик
Размер эмиттера: прибл. 12,5*7*2,8 см/4,92*2,76 * 1.1in
Размер пульта: прибл. 6,5*3,7*2,3 см/2,56*1,46 * 0.91in
Вес эмиттера: прибл. 123g/4,33 oz
Вес пульта: прибл. 24 г/0,86 унций
Вес посылка: прибл. 301 г/10,64 унций
Размер посылка: прибл. 22,5*11*4 см/8,86*4,33 * 1.58in

Посылка:
1 * эмиттер
1 * пульт дистанционного управления
1 * тестовая линия зажима крокодила
2 * провод кабеля
1 * сумка для переноски
1 * Руководство пользователя (на английском языке)

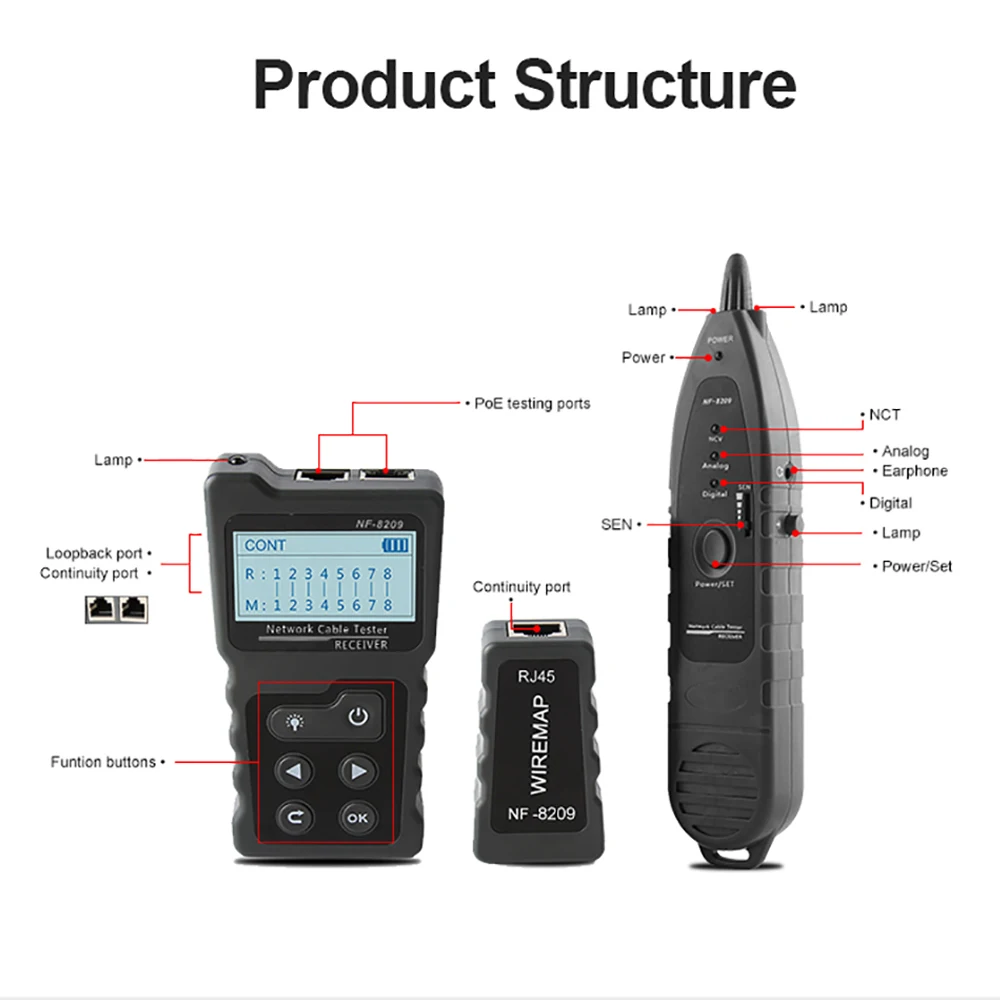

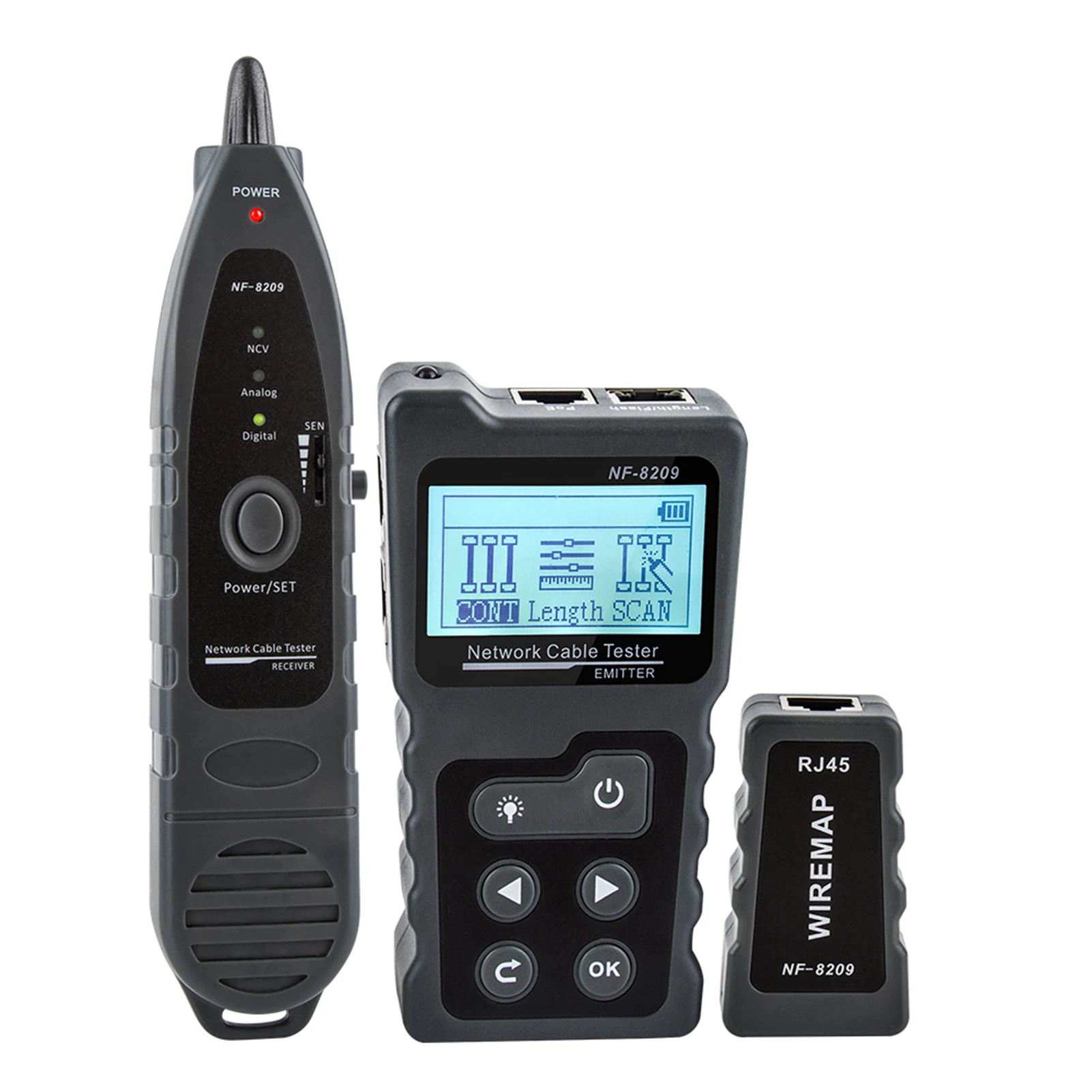

NF-8209

Тестер имеет три режима цифрового режима, аналоговый режим и режим PoE для опции для легкого отслеживания кабеля, что означает, что он оснащен самыми мощными технологиями расположения кабеля для любой рабочей среды. Кроме того, он включает измерение длины кабеля, тестирование неисправностей кабеля, тестирование PoE, мигание концентратора и функцию NCV, все это делает его необходимым инструментом для инженеров-кабельщиков.

Особенности:
Функция проверки эмиттера: включая проверку непрерывности кабеля, измерение длины кабеля, сканирование кабеля и тест PoE.
Три режима сканирования переключается: Он имеет цифровой режим, аналоговый и PoE режим для опции для отслеживания кабеля.
Тип PSE: Определение типа PSE, это AF или по стандарту.
Диапазон тестирования POE: проверьте информацию о стандарте DC5 ~ 60V/нестандартном PoE устройстве.

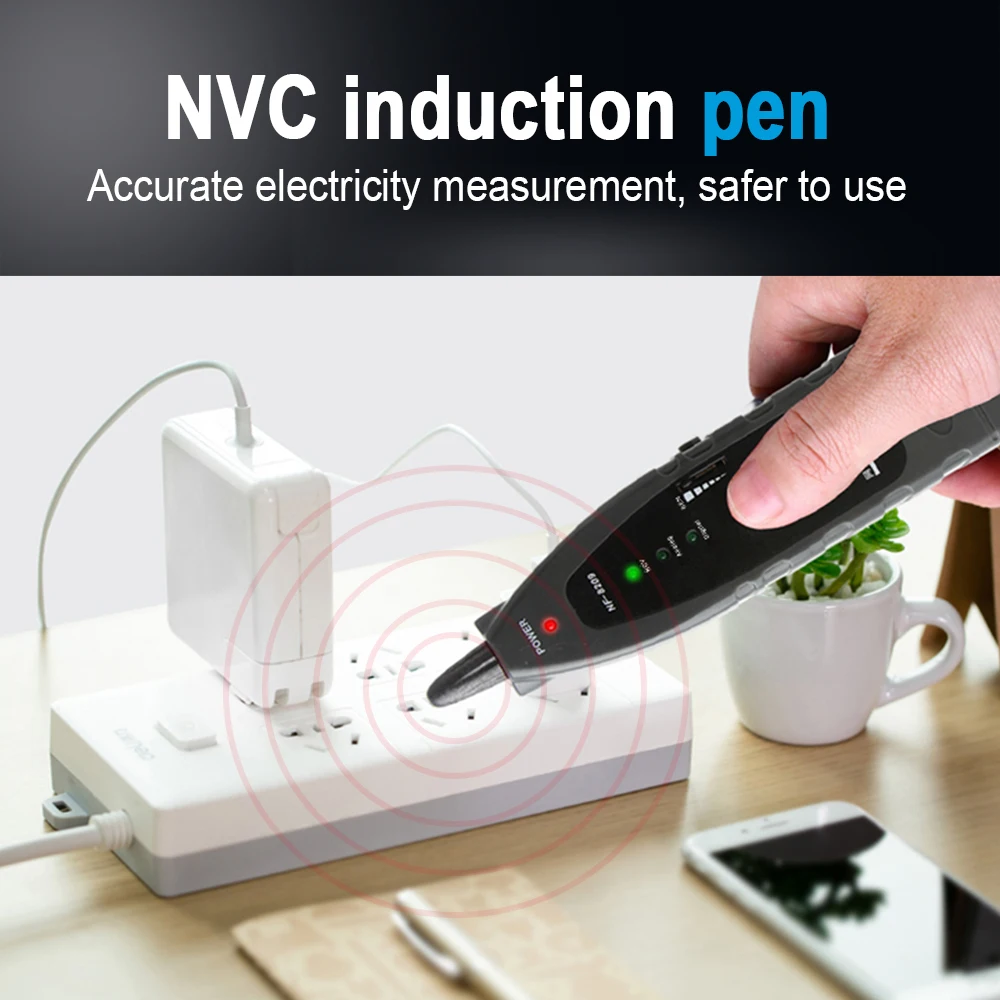

Бесконтактное Обнаружение напряжения: приемник может использоваться для обнаружения напряжения переменного тока Бытовой электрической проводки.
Функция подсветки: Излучатель и приемник разработаны с лампой для дополнительного освещения рабочих зон во время работы.
Другие настройки: Настройка языка (китайский/английский), время подсветки (15s/30s/60s/вкл/выкл), автоматическое выключение (15 минут/30 минут/1 час/выкл), регулировка контрастности и проверка версии.

Характеристики:
Материал: АБС-пластик
Вес посылка: 500 г/17,64 унций
Посылка: 23*17*5 см/9,06*6,69*1,97 дюйма

Параметры и функции эмиттера:
ЖК-дисплей: 128*64 точечная матрица с подсветкой

Питание: 3*1,5 V элемент питания AAА (в комплект не входит)
Низкая Батарея Предупреждение: 2,7 V
Автоматическое выключение: 15 мин/30 мин/60 мин/выкл
Защита напряжения: DC48V, 5mA
Макс. Рабочий ток: <150 мА
Размер: 130*70*28 мм/5,12*2,76*1,10 дюймов

Проверка карты:
Тип кабеля: CAT5e, CAT6, CAT6a (STP & UTP)
Проверка непосредственно с переключателем: Да
Макс. Диапазон: 600 м

Проверка длины:
Тип кабеля: CAT5e, CAT6, CAT6a (STP & UTP)
Тесты диапазон: 2,5 ~ 200 м
Точность: ± 1,6 м
Место поломки: Да

Проверка сканирования:
Тип кабеля: CAT5e, CAT6, CAT6a (STP & UTP)
Макс. Напряжение сигнала: 9 ± 1Vp-p
Частота: 130 кГц
Аналоговый/цифровой режим: да
Макс. Диапазон: 600 м

Тест POE:
Диапазон тестирования: DC5 ~ 60V стандартный/нестандартный PoE переключатель
Дисплей напряжения: Да
Тип PSE: стандарт: IEEE 802.3af/at; Нестандартный

Параметры приемника:
Чувствительность регулируется: Да
Обнаружение напряжения переменного тока: Да
Лампа: Да

Тип батареи: 1*9 В батарея (не входит в комплект)
Низкая Батарея Предупреждение: 6 ± 0,5 V
Макс. Рабочий ток: <100 мА
Размер: 210*43*27 мм/8,27*1,69*1,06 дюйма

Удаленные параметры:
Карта порта: RJ45
Защита напряжения: DC48V, 5mA
Размер: 65*37*23 мм/2,56*1,46 * 0.91in

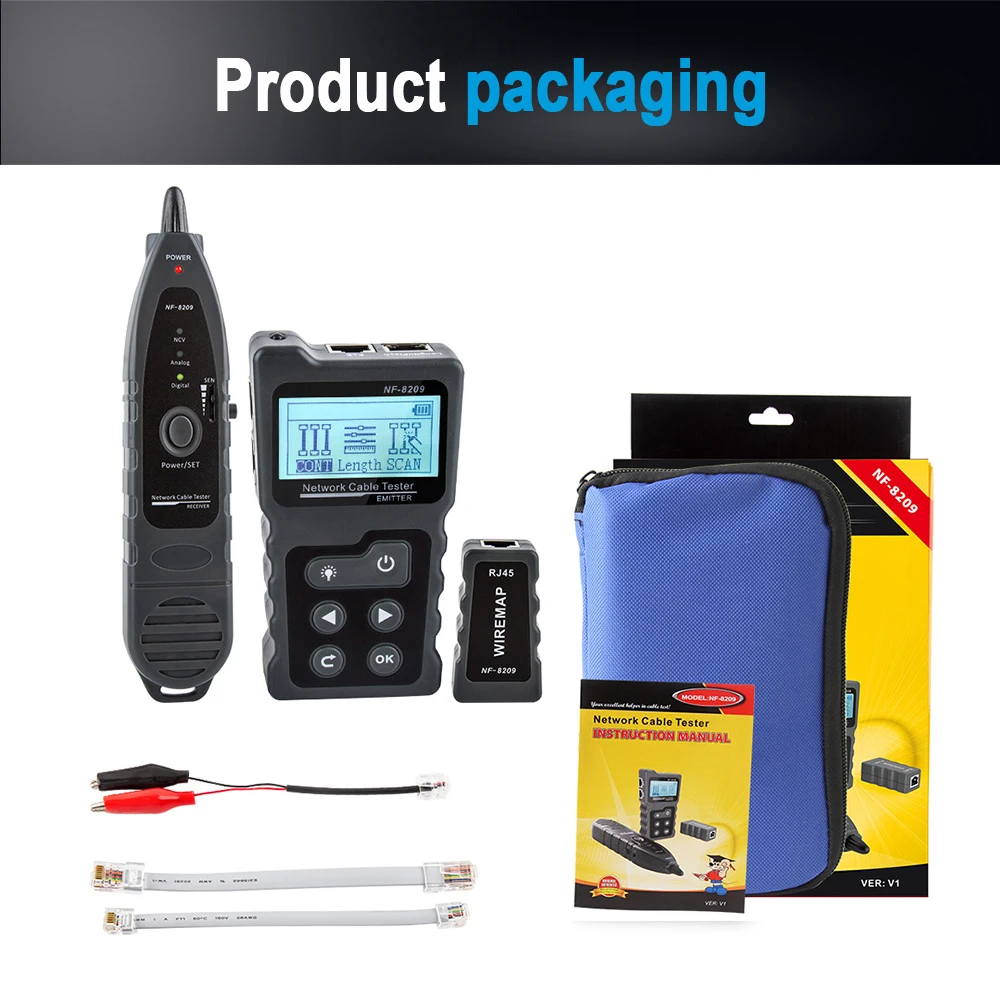

Упаковочный лист:
1 * эмиттер
1 * приемник
1 * пульт дистанционного управления
1 * наушники
1 * тестовая линия зажима крокодила
2 * провод кабеля
1 * сумка для переноски
1 * Руководство (на английском языке)

ET613

Этот портативный сетевой Кабельный тестер является практичным инструментом для всех видов линий связи и технического обслуживания персонала. Это помогает быстро и эффективно найти необходимый вам кабель из большого количества кабелей. Этот продукт может быть широко использован в телефонной системе, компьютерной сети, видео сети, оптической связи инженерии и других металлических проводов случаев. Если вам это нужно, приходите и попробуйте, это не подведет вас.

Особенности:
Используйте интуитивно понятный ЖК-экран для более четкого просмотра данных и с тремя режимами для свободного переключения: режим POE, цифровой режим и режим аналогов.
Функция тестирования POE: этот инструмент используется для тестирования стандартного и нестандартного устройства POE, он также может тестировать напряжение POE, полярность питания и режим питания.
Функция тестирования напряжения e: вы можете нажать кнопку «V» для ввода функции тестирования напряжения, который может измерить напряжение батареи и полярность напряжения, и вы можете снова нажать «V», чтобы войти в тестовый режим POE. Вы можете измерить линию питания POE и напряжение.
Регулируемая чувствительность: при сильном приеме сигнала, выключите звуковую передачу; При приеме siанал слабый, поднимите звуковую передачу, что может дать вам более точные данные тестирования.
С функцией светодиодный светильник-вспышка, вы можете включить светильник-вспышку во время, когда светильник слабый или когда вы используете его ночью, так что вы можете использовать его нормально в темной среде.

Характеристики:
Материал: АБС-пластик
Тип: ET613
Мощность:
Передатчик: 3 * AA батареи (не входят в комплект)
Приемник: 9 В (не входит в комплект)
Аналоговый кабель отслеживания: √
Цифровое отслеживание кабеля: √
Кабели отслеживания с поддержкой PoE: √
Определите пары проводов и качество проводных соединений: √
Проверка полярности напряжения батареи: √
Измерение напряжения батареи (только для справки): √
Проверка полярности напряжения PoE: √
Измерение напряжения PoE (только для справки): √
Разделенная пара: √
Проверка точки останова: √
Тест на непрерывность: √
Расстояние передачи сигнала отслеживания: 3 км
Уровень выходного сигнала: ~ 15Vp-p
Индикация вибрации: только ET613
Фонарик: √
Громкость регулируется: √
Индикатор низкого заряда батареи: √
Размер посылка: 220*148*50 мм/8,7*5,8 * 2.0in
Вес посылка: 389 г/13,7 унций

Упаковочный лист:
1 * передатчик
1 * приемник
3 * кабели
