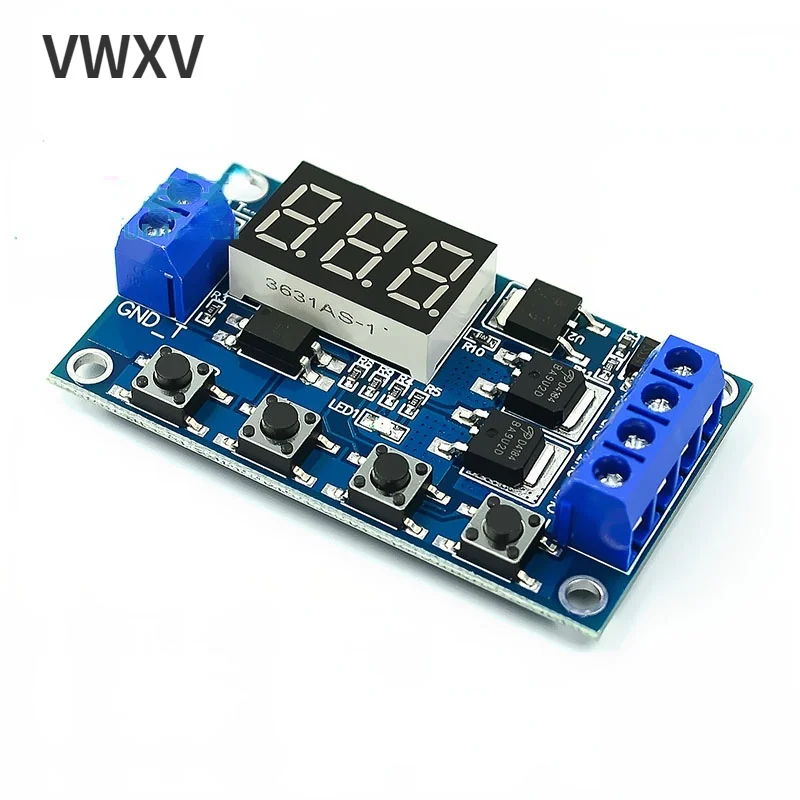

Цикл запуска переключатель задержки времени двойной МОП-трубчатая плата управления вместо релейного модуля 12 24V


0,1 во-вторых (маленький) ~ 999 минут () с плавной регулировкой

Этот продукт прост в использовании и мощный, но покупатели, пожалуйста, внимательно прочитайте инструкции по эксплуатации этого продукта. Это очень практичный продукт.

Особенности и использование модуля:

1. Осуществите быстрое и частое включение и выключение цепи на высокой частоте и неограниченное время переключения;

2. Не будет шума во время процесса ВКЛ-ВЫКЛ, никаких электрических искров и электромагнитных помех;

3. Срок службы больше, чем у обычных электромагнитных реле;

4. Принимает двойной МОП-параллельный активный выход, низкое внутреннее сопротивление, больший ток, сильная мощность, 15а, 400 Вт при комнатной температуре, которая отвечает использованию большинства оборудования;

5. Он часто используется для управления двигателями, лампами, светодиодный полосками, двигателями постоянного тока, микроводяными насосами, соленоидными клапанами и т. д. Через этот модуль эти устройства можно легко управлять светодиодный, что очень удобно.

Основные характеристики модуля:

1. Широкое напряжение (5 ~ 36 В), большинство оборудования может быть использовано, очень удобно;

2. Интерфейс четкий и простой, мощный, легко понять и почти отвечает всем вашим потребностям;

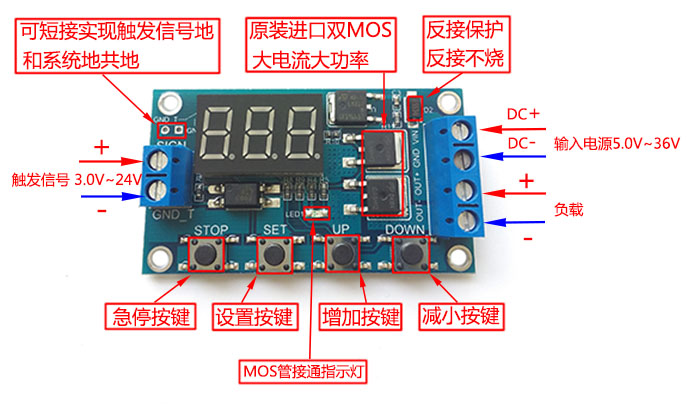

3. Есть ключевая функция аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение не горит;

4. Различные параметры OP, CL, LOP могут быть установлены, эти параметры независимы друг от друга и сохранены отдельно;

5. Все заданные параметры автоматически сохраняются после отключения питания.

Режим работы:

Режим P1: после срабатывания сигнала, реле включено для времени OP, а затем выключено; Во время OP, следующие операции

P1.1: сигнал недействителен, когда срабатывает снова

P1.2: триггер сигнала повторяет синхронизацию снова

P1.3: сигнал запускает сброс снова, реле отключено, и время останавливается;

P-2: подайте сигнал триггера, после того, как реле выключено для времени CL, реле включено для времени OP, после завершения синхронизации, реле выключено;

P3.1: подайте сигнал триггера, после того, как реле включено для времени OP, реле отключится для времени CL, а затем цикл вышеуказанных действий, передавайте сигнал снова в цикле, реле отключится и остановит время; Количество циклов (LOP) Может быть установлен;

P3.2: Нет необходимости триггера сигнала после включения питания, время OP реле включено, CL Время Реле выключено, вышеуказанные действия циклически; количество циклов (ЛОП) может быть установлено;

P-4: Функция удержания сигнала, если есть сигнал триггера, таймер очищается, и реле остается включено; Когда сигнал исчезает, реле отключено после синхронизации OP; Во время времени, есть другой сигнал, и таймер очищается;

Параметры продукта:

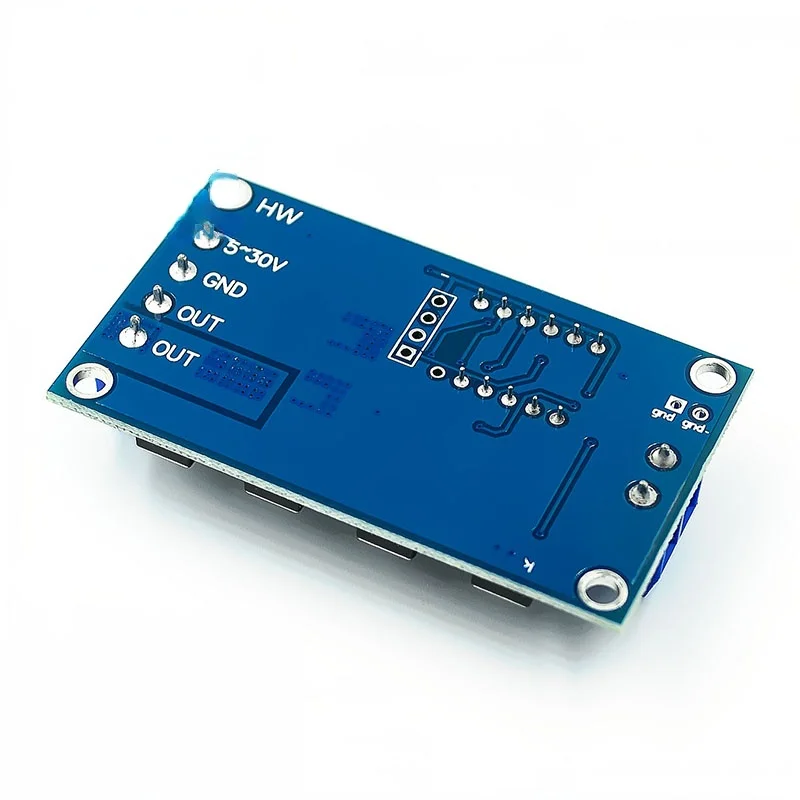

1.:Рабочее напряжение: 5 В-36 В постоянного тока;

2: источник сигнала триггера: высокоуровневый триггер (DC 3,0 V-24V) заземление сигнала и заземление системы не находятся в одном месте, чтобы улучшить способность системы от помех (также может быть короткое замыкание на общей земле)

3: Выходная мощность: постоянный ток 5в-36в, постоянный ток 15А при комнатной температуре, мощность 400 Вт! При дополнительных условиях рассеивания тепла ток может достигать 30A.

4: Ток покоя: 15 мА

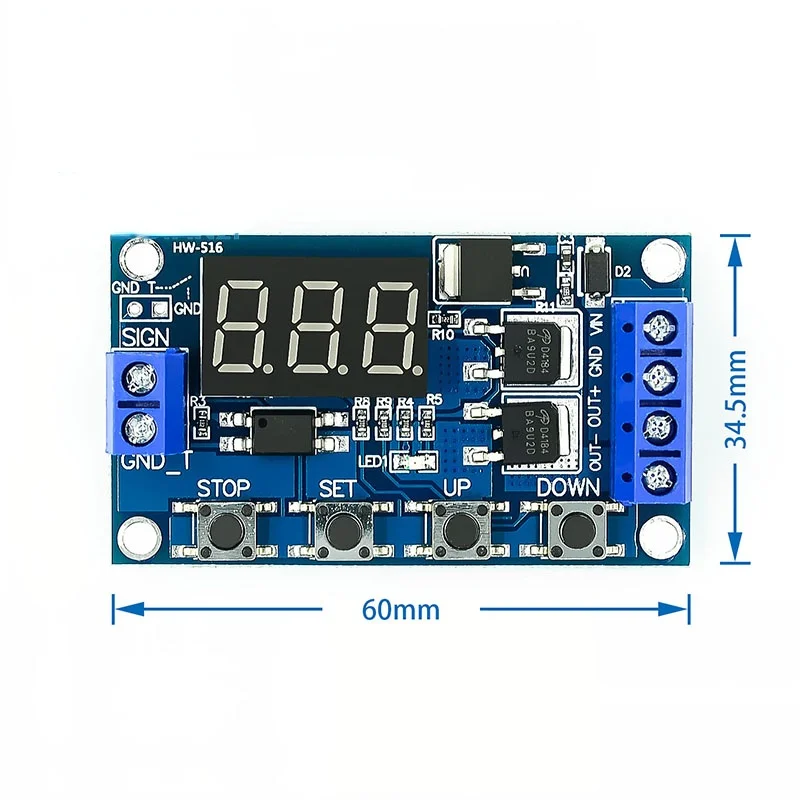

5: Услуги жизни: неограниченный переключения; Рабочая температура: от-40 до 85 °C; Размер: 6,0*3,4*1,2 см

6: с изоляцией оптопары, повышенной устойчивостью к помехам, промышленной печатной платой, заданные параметры будут запоминаться навсегда после отключения питания.

Обратите внимание:

Модуль является активным выходным напряжением, а напряжение на выходе (конец нагрузки) равно входному конечному напряжению (постоянный ток 5в-36в). Для

Полюсы «DC +» и «load' +» имеют внутреннюю короткую схему, но полюсы «DC-» и «load'-» не могут быть короткого замыкания во время использования, В противном случае нагрузка не будет контролироваться для включения и выключения, что эквивалентно нагрузке, поскольку она всегда заряжена.

Диапазон времени

0,1 во-вторых (маленький) ~ 999 минут () с плавной регулировкой

Как выбрать диапазон времени:

После установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп, чтобы выбрать диапазон синхронизации;

XXX. Десятичная точка находится в том месте, а диапазон времени: от 1 секунды до 999 секунд

X X.X Десятичная точка находится в десятый место, и диапазон времени составляет 0,1 секунд до 99,9 секунд

X. Все десятичные точки горят, диапазон времени: от 1 минуты до 999 минут

Например, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой, относящиеся к х место, и цифровая трубка будет отображать 03,2

Описание параметра: OP on time, CL off time, LOP cycle times (1-999 раз, "---" представляет бесконечные циклы)

Эти параметры независимы друг от друга, но каждый режим разделяет эти параметры. Например, когда в режиме on-time OP установлено 5 секунд в P1.1, пользователь хочет переключиться в режим P1.2, затем введите P1.2 для установки соответствующих параметров, ОП также будет 5 секунд;

На главном интерфейсе (display 000) будет отображаться короткое нажатие кнопки SET, OP (CL, LOP) и соответствующее время XXX;

Если есть только OP (например, mode P1.1, P1.2, P1.3) Время в режиме, то короткое нажатие клавиши SET будет отображать только OP и соответствующее время;

Если есть OP, CL, LOP в режиме (например, mode P3.1, P3.2), короткое нажатие кнопки SET отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время;

После настройки режима вы можете легко просмотреть параметры, установленные в режиме тока, одним нажатием кнопки set на главном интерфейсе, что очень удобно!

Как установить параметры

1. Сначала Определите режим работы реле;

2. В соответствии с режимом работы реле, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (по умолчанию P1.1 режим), затем введите основной интерфейс) «нажмите кнопку SET в течение 2 секунд, а затем отпустите», введите интерфейс выбора режима, И выберите режим, который будет установлен коротким нажатием кнопок вверх и вниз (P1.1 ~ P-4);

3.После выбора режима (например, P3.2) нажмите кнопку set, чтобы задать соответствующие параметры. В это время заданные параметры будут мигать (OP on time, CL off time, LOP cycle times ("---") представляют неограниченные циклы), отрегулируйте значение параметра вверх и вниз, Поддерживайте Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение на 1 единицу); После установки значения параметров, короткое нажатие на кнопку STOP, чтобы выбрать знака после запятой, выберите диапазон времени (соответствующего времени 0,1 во-вторых ~ 999 минут); короткое нажатие клавиши SET для установки следующего параметра текущего режима, процесс такой же, как и выше;

4. После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите его. Режим настройки в данный момент будет мигать, а затем вернуться к основному интерфейсу. Настройка параметров удачная, очень простая!

Основной интерфейс: «000» (без запятой) отображается, когда реле не работает, и есть Десятичная точка, когда реле работает, что очень ясно!

Интерфейс выбора режима: Нажмите кнопку SET, чтобы войти, после завершения настройки нажмите кнопку SET, чтобы выйти и вернуться к основному интерфейсу, очень просто!

Функция остановки расширения:

Режим включения реле:

1. ВКЛ: реле разрешено проводить во время проводимости OP;

2. Выключение: реле запрещено проводить и всегда выключено;

Короткое нажатие кнопки СТОП на главном интерфейсе для переключения между включением и выключением, текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция является функцией аварийной остановки, одна кнопка для открытия и закрытия реле)
