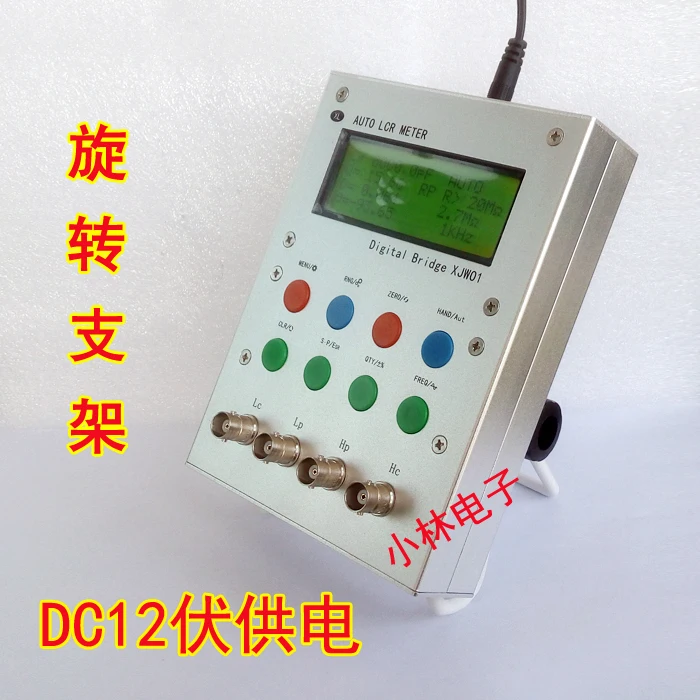

XJW01 цифровой электрический мост LCR тестирование сопротивления индуктивности и

XJW01 цифровой электрический мост LCR тестирование сопротивления индуктивности и

Modname = ckeditor

Тип 1: готовая продукция + вставная папка
Тип 2: готовая продукция + патч-зажим
Тип 3: готовая продукция + вставной зажим + патч-зажим

XJW01 DIY цифровой электрический мост инструкция
Аппаратная версия V3.0 версия программного обеспечения V5.5

Диапазон L 0.05uh -- 2000h R 0,1 milliohm-20 megabytes C 1p-200,000 microfarads

Этот мост использует адаптер питания 12V1A,

Стандартный оптический модемный адаптер Huawei (разобранный), произведенный Huntkey, пожалуйста, не меняйте источник питания других производителей по желанию!

Примечание: Если вы используете батареи: (подключение трех 1860 батареи в серии Li-Ion 0,3 в перепада напряжения диода и 10 ток Ома с ограничением потока воды резистор плюс 0,5 амперметр переменного тока предохранителя. Предотвращает сгорание чипа источника питания, когда ток утечки слишком велик в момент выключателя)

HC HP-это группа, соединенная с красным зажимом. LC LP-это группа, соединенная с черным зажимом, она является переменным током, независимо от положительного или отрицательного

Не измеряйте заряженные компоненты перед тестированием конденсатора. Обязательно разрядите конденсатор

Пожалуйста, не подключайте чехол к земле и не прикасайтесь к другим заряженным предметам!

Включите питание и включите переключатель.

На первом экране отображается авторская информация о цифровом мосте LCR

Затем введите рабочее состояние: 2004 показывает экран:

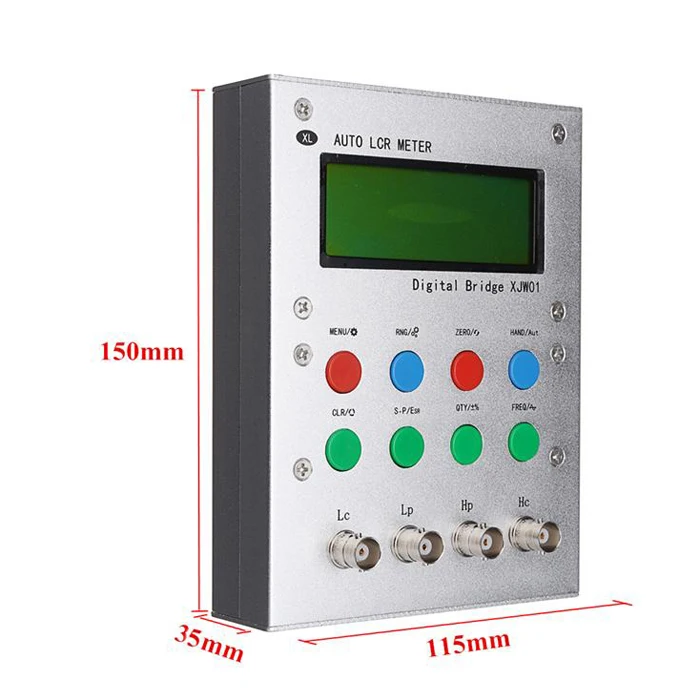

DIY LCR Цифровой мост

Особенности:

⑴ Основной дисплей 1999,9 подсчета, вторичный дисплей 999,9 подсчета
⑵ Измерения частоты: 100 Гц/1 кГц/7,8 кГц

⑶ Диапазон измерения напряжения: 0,2 Vrms

Output Выходное сопротивление: 40 Ом

⑸ Основная точность: 0.3%

⑹ LCR автоматическое распознавание/ручное измерение

Compensation компенсация калибровки открытого замыкания/короткого замыкания

Основной дисплей параметров: Вторичный дисплей параметров: дополнительный Диапазон отображения параметров:

Cp: конденсатор параллельного режима Q: фактор качества Q: 0,000-999,0

Cs: режим серии конденсаторов D: коэффициент потери D: 0,000-9,999

Lp: индуктор параллельного режима θ: фазовый угол θ: -179,0-+ 179,0

Ls: режим серии индукторов Rp: эквивалентное параллельное сопротивление
Rp: параллельный режим сопротивления ESR: эквивалентное сопротивление серии

Rs: режим сопротивления серии Xp: эквивалентный параллельный коэффициент

Xs: эквивалентная серия

1. Подключите тестовый зажим и очистите его. Открыть/короткое замыкание ясно.
   В автоматическом режиме измерения,

   Нажмите кнопку «ZERO (C)» для выполнения 1 кГц 7,8 кГц 100 Гц развертки частоты раскройки цепи

Тестовые зажимы скреплены вместе для короткого замыкания и нажмите клавишу ZERO (C) для очистки короткого замыкания

В будущем короткое замыкание, очевидно, не нулевое при запуске, и оно может быть очищено от короткого замыкания и открытого замыкания.

Кроме того, он должен быть очищен при смене различных тестовых приборов.

2. Если вы нажимаете ручную клавишу (L), чтобы переключиться в ручной режим,

Три частоты должны быть вручную очищены нулевым (c) для каждой открытой цепи и короткого замыкания.

3. После очистки, сначала Измерьте 6 резисторов, если точно, мост является нормальным.

(40 евро 1K 3K 9K 10K 100K)

4. Измерение внутреннего сопротивления батареи: Используйте сопротивление профиль для того чтобы измерить для использования в течение 1 мкФ-5 мкФ с выдерживаемое напряжение 400-630V

Левый и правый конденсаторы cbb тестируются в серии. Этот тип конденсатора имеет низкое esr и высокое напряжение для безопасности.

Сначала Измерьте esr1 Конденсатор cbb, а затем Измерьте общий esr2 в серии, эквивалентное внутреннее сопротивление батареи esr2-esr1

Примечание: Измеренные цифры будут отклоняться, как правило, только качественные, а не количественные. Если веревка высокого качества высокого давления CBB

Эксплуатация:

1. Автоматическое измерение

Когда инструмент включен, состояние по умолчанию-автоматический режим распознавания компонентов,

Диапазон автоматически переключается, а частота измерений по умолчанию-1 кГц.

В автоматическом режиме прибор автоматически распознает характеристики импеданса измеренного объекта,

Основные параметры L, C или R выбираются автоматически, а серии и параллельные режимы очень подходят.

В автоматическом режиме измерения параллельный метод серии зависит от импеданса измеряемого объекта.

Когда сопротивление высокое (>10 кОм), выберите параллельный режим, когда Сопротивление низкое (<10 кОм), выберите режим серии.

2. Параметры измерения в режиме L/C/R

Выбор основных параметров, автоматическое включение по умолчанию, нажмите кнопку «Mode C-L-R» (X)

Параметры выбираются в свою очередь как «Авто → AUTO-C → AUTO-L → AUTO-R → Авто»

Режим серии «ESR» и параллельный режим «RP». Xs/Xp активируется только тогда, когда основной параметр R (сопротивление).

3. Чтобы выбрать серии и параллельные Режимы измерения, нажмите кнопку «s.p/esr (R)» в соответствующем режиме основных параметров,

Параметры выбираются в свою очередь как "AUTO-<C \ L \ R> → P → S → AUTO-<C \ L \ R>".

4. Измеряя частоту, этот мост обеспечивает 3 Частоты тестовых точек: 100 Гц/1 кГц/7,8 кГц

Частота включения питания по умолчанию составляет 1 кГц, нажмите кнопку «FREQ» (F)

Вы можете выбрать различные частоты точек касания для того чтобы измерить "1 кГц → 7,8 кГц → 100 Гц → 1 кГц".

5. Компенсация калибровки открытия/короткого замыкания, нажмите кнопку "ZERO (C)", когда измерительный зажим открыт или коротко замыкается

Возможна компенсация калибровки разомкнутой цепи/короткого замыкания.

(Когда измерительный зажим открывается, нажмите кнопку «return to zero (C)», чтобы очистить частоту развертки от цепи до нуля. Тестовый зажим короткое замыкание и нажмите клавишу C для выполнения короткого замыкания)

6. В ручном режиме нажмите кнопку "HAND(L)" в любом режиме измерения

Вы можете войти в этот режим (ручной режим), выйти из ручного режима и нажать кнопку «HAND (L)».

В этом состоянии доступна клавиша «Range (RNG)», а диапазон переключения-«40R → 1K → 10K → 100K → 40R».

Отображается следующее содержимое:

Идентификация параллельной серии, сопротивление-reactance

Емкость (индуктивность) измеренное значение,

Q значение

Идентификация ручного режима, частота измерения, основной диапазон,

7. Относительное измерение
В режиме измерения нажмите кнопку «Кол-во параметров» (Q), без звукового сигнала.

Текущее значение измерения будет записано и введено в режим относительного измерения, нажмите кнопку «parameter (Q) QTY» снова,

Или Переключение режима и т. д., будет выходить из относительного измерения.

В режиме относительного измерения параметр assistant отображает относительную погрешность измеренного объекта в записанном значении, а метод отображения-процент.
Диапазон: -99.9% ~ + 99.9%

XJW01 DIY цифровой мост Кобаяши версия Устранение неисправностей руководство

1. Мост не кнопка включения, явление заключается в том, что экран не светильник в 2004, причины, по которым и решения:

Три чипа слева направо LM358 AO4622 MP1584EN

2. Две линии черных квадратов отображаются на экране после загрузки 2004, причины и решения

1. Адаптер 12 В поврежден и напряжение становится низким. Замените его.

2. В течение 10 секунд после выключения, пожалуйста, не спешите включать машину, она легко разбивается, пожалуйста, включите снова позже.

3. Программа MCU повреждена, и программа должна быть перепрограммирована

4. Внутренний чип питания поврежден и должен быть заменен.

Три. Он не может быть использован для нормальных измерений, сопротивление не может быть точно измерено, и емкость и индуктивность ошибки огромны.

1. Заряженная емкость была случайно измерена, и схема зарядки была измерена. Сломайте мост для проверки переднего защитного диода,

Вы можете отвинтить все винты из чехол, поднять панель, и кабель BNC может быть согнут.

Не нужно резать, удалять ключ, самостоятельно тестировать и заменять сломанный IN4148.

2. Протестируйте провод ядра зажатого провода для открытия цепи или короткого замыкания между проводом ядра и экранированным проводом, Используйте мультиметр для измерения и поиска причины,

Тестовый зажим и головка BNC можно разобрать для самостоятельного ремонта.

3. Выполняйте операции по очистке открытого контура и короткого замыкания мостового тестового зажима, нажмите ноль вместе с зажимами и очисткой от короткого замыкания.

Если тестовый зажим не зажимается вместе, нажмите «ноль» для очистки цепи.

4. Данные калибровки моста отсутствуют, и значения параметров по умолчанию должны быть восстановлены.

Шаги для восстановления значений параметров по умолчанию:

Нажмите клавишу меню (M) в течение 5 секунд, чтобы войти в главное меню.

Затем нажмите кнопку «Range (RNG)» (R), чтобы войти в режим калибровки

Нажмите клавишу ZERO (C) 5 раз подряд

Значение по умолчанию будет Загружено: Z0 становится 76 Z = X.00 (X = 1 --- 15)

Нажмите на руку (L), чтобы сохранить! (В это время зуммер не звук) по умолчанию,

Затем нажмите кнопку меню, затем нажмите CLR (X), чтобы выйти и вернуться в состояние измерения

Восстановите значение по умолчанию, Сделайте еще одну открытую цепь, очистите от короткого замыкания,

Это может быть измерено, и точность лучше, чем 0.5% в это время

Реальная схема испытаний электрического моста:
Сопротивление Тестовая карта (с 6 резисторы 0.1% точность 0,25 Вт синий, как показано на первом изображении ниже)

\

Таблица испытаний емкости выглядит следующим образом:

Таблица испытаний на индуктивность выглядит следующим образом:
