Характеристики
Фонарь 1 0-A 1-200Microstep 2-фазный Драйвер шагового двигателя JB542C контроллер оптовая
История изменения цены
*Текущая стоимость 1555.54 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-18-2025 | 1975.33 руб. | 2015.93 руб. | 1995 руб. |
| Jul-18-2025 | 1602.93 руб. | 1634.84 руб. | 1618 руб. |
| Jun-18-2025 | 1944.9 руб. | 1983.91 руб. | 1963.5 руб. |
| May-18-2025 | 1928.26 руб. | 1967.19 руб. | 1947.5 руб. |
| Apr-18-2025 | 1539.95 руб. | 1570.78 руб. | 1554.5 руб. |
| Mar-18-2025 | 1897.51 руб. | 1935.69 руб. | 1916 руб. |
| Feb-18-2025 | 1882.69 руб. | 1920.50 руб. | 1901 руб. |
| Jan-18-2025 | 1866.25 руб. | 1903.18 руб. | 1884.5 руб. |
Описание товара

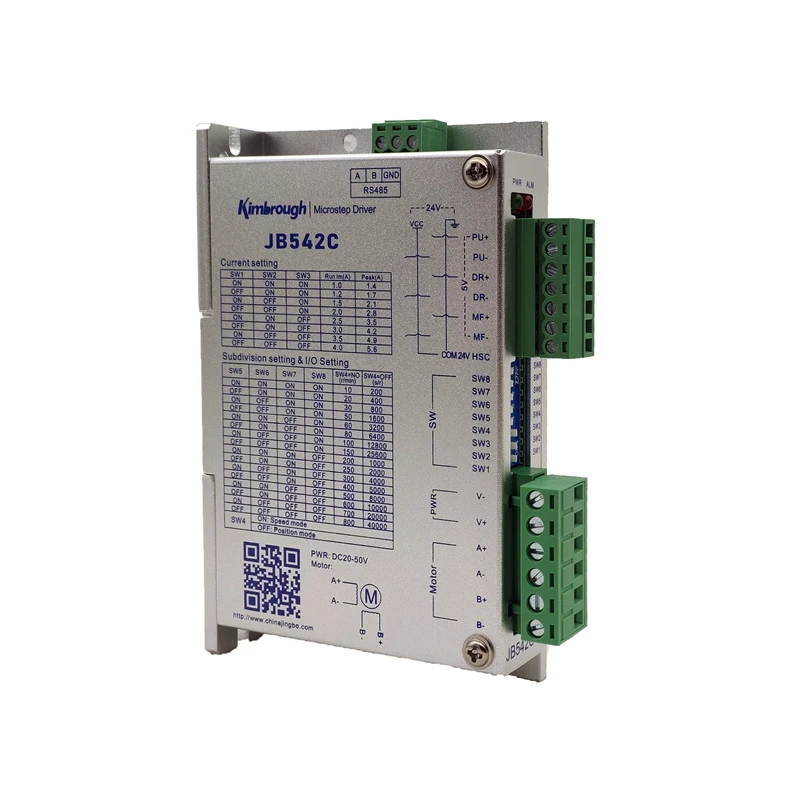

DC20-50V 1,0-4.0A 1-200Microstep 2phase Драйвер шагового двигателя JB542C контроллер шагового двигателя оптовая продажа
Особенности
1. С 16 каналами микрошага максимум до 40000 пульса/R.
2. Максимальная частота отклика составляет 200 кГц.
3. Когда пульс останавливается более 1.5s, фазовый ток автоматически уменьшается наполовину.
4. Управляющий ток постоянно регулируется от 1.0A/фазы до 4.0A/фазы через 8 каналов.
5. Диапазон напряжения: DC20-50V
6. Он может подключаться + 5 В-+ 28 в, когда он более + 5 В, пожалуйста, Подключите Терминал COM24V.
7. Режим контроля положения и режим контроля скорости являются необязательными.
8. Подходит для 42-57 мм серии 4/6/8 приводит 2 фазы шагового двигателя, ток которого ниже 4A.
Пример проводки
Единица измерения: мм
Настройка тока
Рабочий ток драйвера устанавливается SW1-SW3 терминале, рабочий ток-это обычный выходной ток (текущее значение является эффективным значением)
Ток запуска (A) | 1,0 | 1,2 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 |
SW1 | На | Скидка | На | Скидка | На | Скидка | На | Скидка |
SW2 | На | На | Скидка | Скидка | На | На | Скидка | Скидка |
SW3 | На | На | На | На | Скидка | Скидка | Скидка | Скидка |
Настройка микрошага и список ЗНАЧЕНИЙ скорости
Настройка режима положения и значение скорости режима IO устанавливаются SW5-SW8 клеммами со следующими 16 каналами. SW4is для настройки функций.
SW4 | Режим ON = IO Speed ВЫКЛ = режим положения | |||||||
Пульс/R | 200 | 400 | 800 | 1600 | 3200 | 6400 | 12800 | 25600 |
Значение скорости (об/мин) | 10 | 20 | 30 | 50 | 60 | 80 | 100 | 150 |
SW5 | На | Скидка | На | Скидка | На | Скидка | На | Скидка |
SW6 | На | На | Скидка | Скидка | На | На | Скидка | Скидка |
SW7 | На | На | На | На | Скидка | Скидка | Скидка | Скидка |
SW8 | На | На | На | На | На | На | На | На |
Пульс/R | 1000 | 2000 | 4000 | 5000 | 8000 | 10000 | 20000 | 40000 |
Значение скорости (об/мин) | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 800 |
SW5 | На | Скидка | На | Скидка | На | Скидка | На | Скидка |
SW6 | На | На | Скидка | Скидка | На | На | Скидка | Скидка |
SW7 | На | На | На | На | Скидка | Скидка | Скидка | Скидка |
SW8 | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка |
Примечание:Микрошаги и значение скорости могут быть настроены в соответствии с требованиями клиентов.
Функция терминала
Знак | Название | Описание |
ПУ + | Шаг импульсный сигнал + | Он может подключаться + 5 В-+ 28 в, когда он более + 5 В, пожалуйста, Подключите Терминал COM24V. |
ПУ- | Шаг импульсного сигнала- | Воздействие на падающие края, двигатель идет на один шаг, так как импульсный вход меняется от «высокого» до «низкого». Входное сопротивление составляет 220ом. Требования: защита от низкого напряжения: 0-0,5 V, высокое напряжение: 4-5V, длительность импульса:> 2.5μs |
Д-р + | Сигнал управления направлением + | Он может подключаться + 5 В-+ 28 в, когда он более + 5 В, пожалуйста, Подключите Терминал COM24V. |
Д-р- | Сигнал управления направлением- | Измените направление вращения двигателя. Входное сопротивление составляет 220ом. Требования: защита от низкого напряжения: 0-0,5 V, высокое напряжение: 4-5V, длительность импульса:> 2.5μs |
МФ + | Безмоторный сигнал + | Он может подключаться + 5 В-+ 28 в, когда он более + 5 В, пожалуйста, Подключите Терминал COM24V. |
МФ- | Безмоторный сигнал- | После эффектов, он отключает ток двигателя, драйвер перестает работать и устанавливает двигатель бесплатно |
COM24V HSC | 24V общий сигнал | COM24V является общим катодом 24 В и общим входным терминалом анода. |
V- | Мощность- | DC20-50V |
V + | Мощность + | |
A + | Подключение двигателя |
|
А- | ||
B + | ||
Б- |
Сигнальное соединение 5 В
Сигнальное соединение 24 В
! Предостережение
1. Входное напряжение не может превышать DC50V.2.Входной контрольный сигнал колеблется от + 5 В до + 28 в,При превышении + 5 В Подключите Терминал COM24V.
3.Входной импульсный сигнал влияет на падающие края.
4.Индикатор ALM и драйвер перестают работать, когда температура драйвера превышает 80 ℃. До тех пор, пока температура не упадет до 50 ℃, она перезагрузится, чтобы работать после включения. Радиатор необходим при перегреве.
5.ALM светится, если это короткое замыкание, пожалуйста, проверьте подключение двигателя и устраните другие ошибки короткого замыкания, а затем восстановите питание.
6.ALM загорается, если двигатель плохо подключается к драйверу, пожалуйста, проверьте подключение двигателя и включите питание, чтобы восстановить.
