4K HDMI к аудио экстрактор V1.4 LPCM 7 1 CH DAC конвертер без декодера SPDIF 5 | Электроника

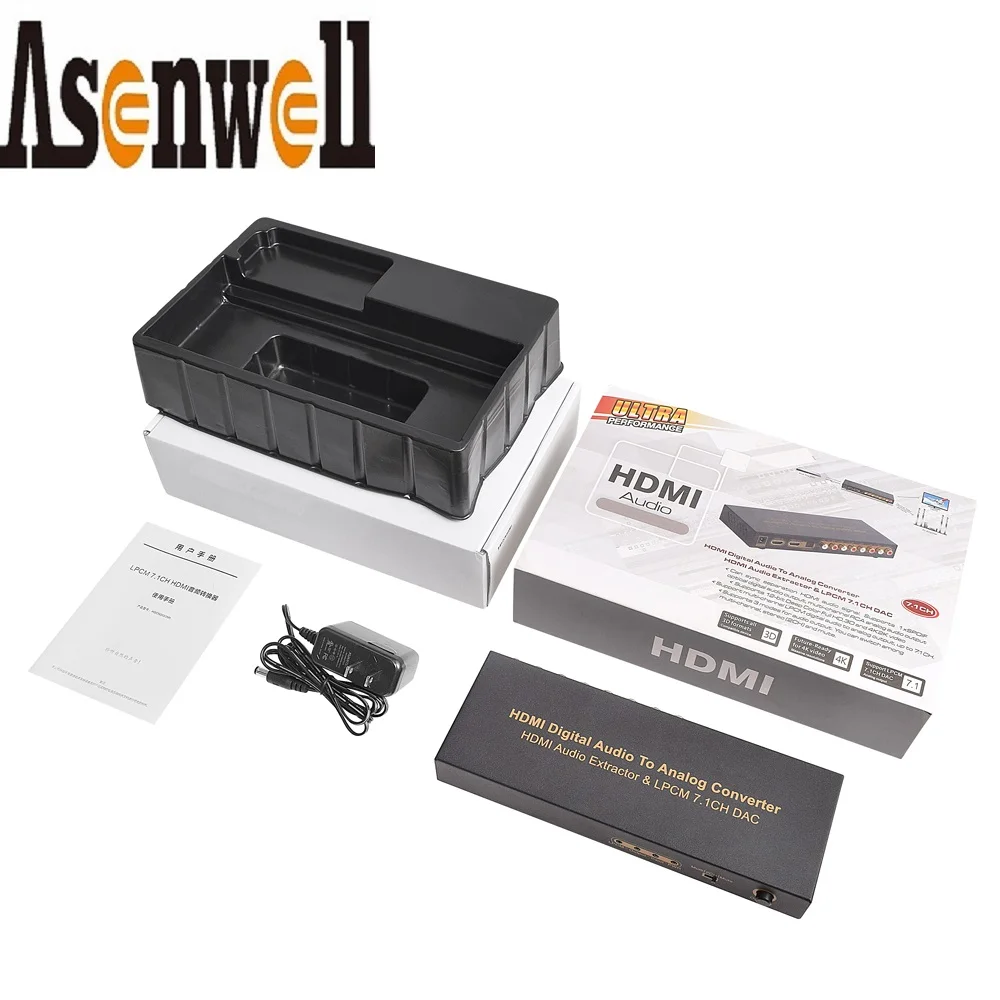

Посылка:

1. Адаптер питания переменного тока 1 шт.

2. Руководство пользователя 1 шт.

Особенности интерфейса:

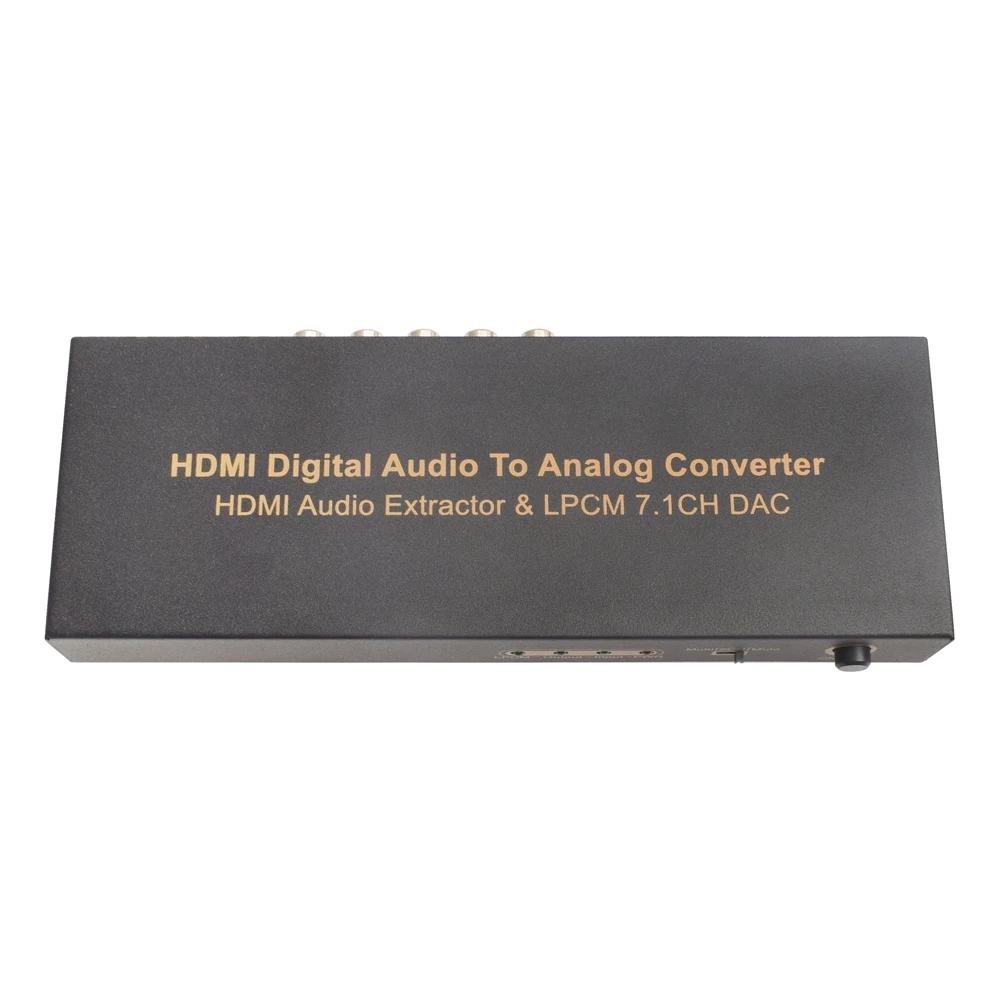

Рис. 1,0 вид передней панели

LPCM светодиодный:LPCM аудио формат индикатор

Светодиодный Вход:Индикатор statusindicator HDMI вход

Светодиодный выход:Индикатор statusindicator с выходом HDMI

PWR светодиодный:Индикатор включения/выключения питания

Переключатель:Переключатель режима аудиовыхода.

Мульти: многоканальный аудио режим. Переключитесь в этот режим для выхода HDMI sourceto 5,1/7,1 LPCM аудио на встроенный EDID. Затем RCA выход 5,1/7,1 CHanalog аудио, оптический выход 2 канала LPCM цифровой аудио и HDMI выход обход.

Примечание: требуется поддержка от исходного плеера и диска для многоканального аудиовыхода.

2CH:2 канальный стерео режим. Переключение в режим 2CH для выхода HDMI sourceto LPCM 2 channelsaudio на встроенный EDID. Затем RCA, оптический и HDMI выход стерео аудио.

Отключение звука: режим отключения звука. Затем RCA, оптический без выхода, выход HDMI.

ВКЛ/ВЫКЛ:Включение/выключение питания

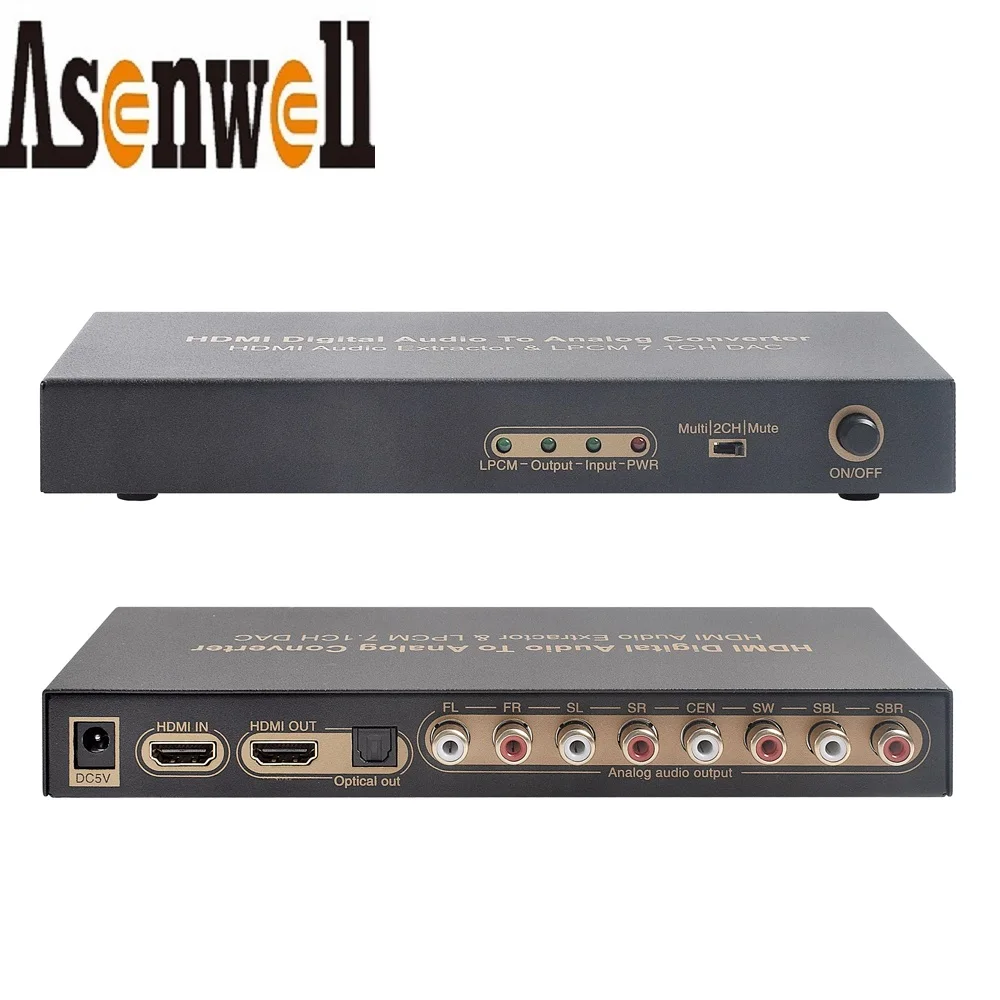

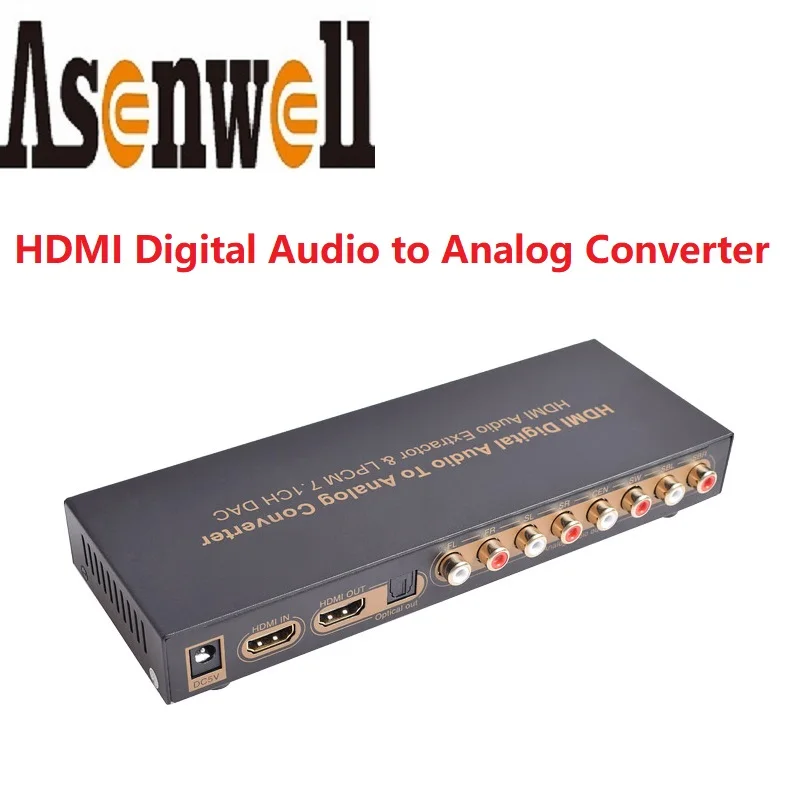

Рис. 1,1 вид задней панели

DC5V:5V DC in jack

Выход HDMI:Выходной порт HDMI

ФЛ/ФР:Передние L/R аналоговые выходные порты

CEN:Центральный аналоговый Внешний порт

SBL/SBR:Аналоговый выход объемной задней части L/R

HDMI IN:Входной порт HDMI

Оптический выход:Цифровой аудиовыход SPDIF

SL/SR:Аналоговые Внешние порты объемного L/R

SW:Sub woof аналоговый outputport

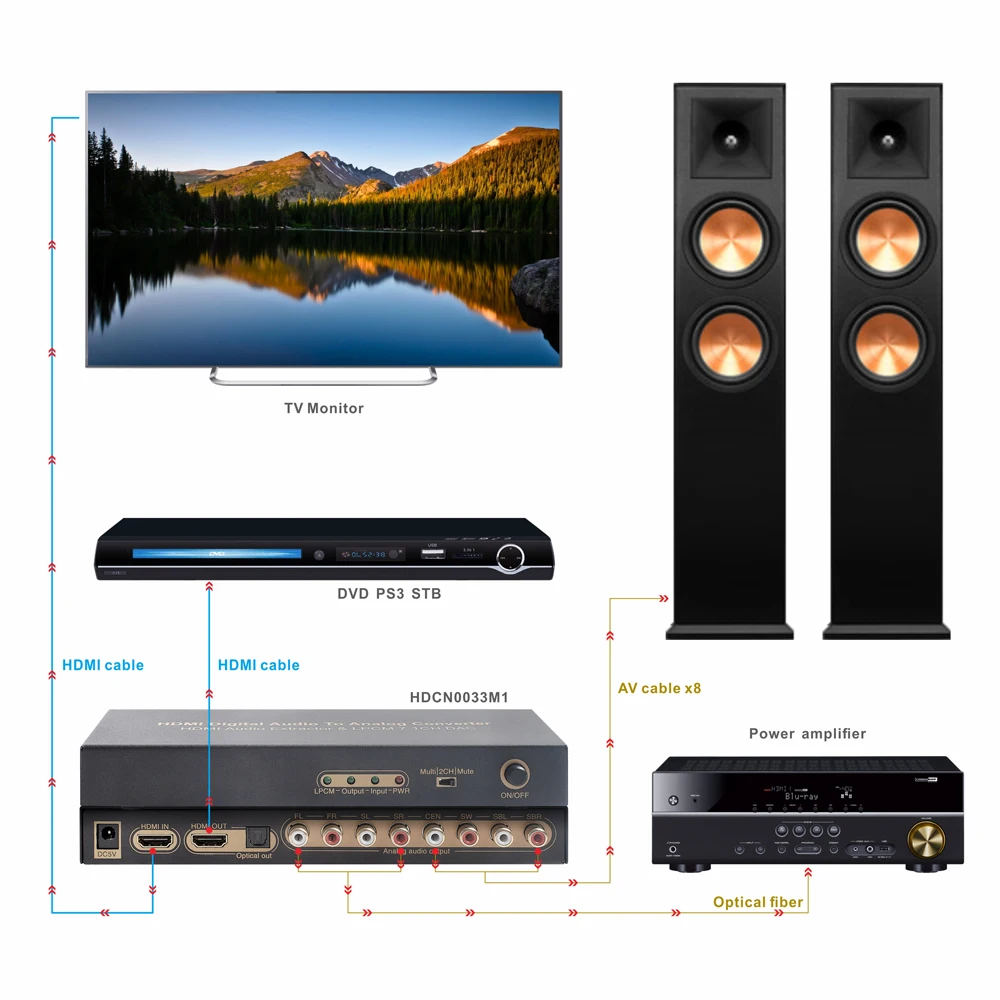

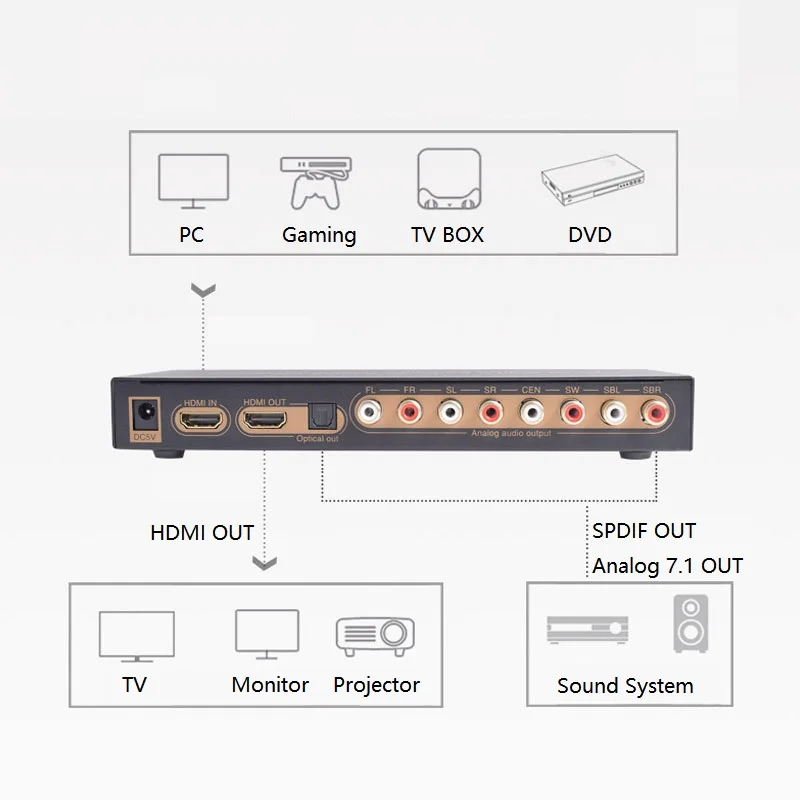

OPERATIONG и подключение:

1. Подключите один HDMI кабель от DVD/Blu-Ray плеера к входному порту HDMI конвертера.

2. Подключите один кабель HDMI от телевизора/монитора к выходному порту HDMI конвертера.

3. Если вам нужно цифровое аудио, подключите одно Оптическое волокно от цифрового усилителя мощности в порт SPDIFoutput конвертера.

4. Если вам нужен аналоговый аудио, подключите восемь AV кабелей от аналогового усилителя мощности в аналоговые аудиовыход портов конвертера, канал должен соответствовать. Если вы хотите подключить к телевизору или стереоусилителю, вам нужно всего лишь подключить 2 порта FL/FR и переключить режим EDID в 2CH.

5. Подключите блок питания 5 В к конвертеру и вставьте его в розетку.

Особенности:

• 1 вход HDMI и 1 выход HDMI, можно синхронизировать аудио сигнал HDMI. Supports1x SPDIFoptical цифровой аудиовыход, многоканальный RCA аналоговый аудиовыход

☆ Поддержка 12-разрядный глубокий Цвет Full HD,3D и 4K2K видео

☆ Поддержка CEC

☆ Поддержка многоканального LPCM цифрового аудио-аналогового выхода, до 7.1CH.

☆ Использует 24 бит/192 кГц DAC

☆ LPCM аудио формат индикатор

☆ Поддерживает 3 режима аудиовыхода. Вы можете переключать многоканальный, стерео (2CH) и бесшумный.

☆ Высокое качество тона, низкий уровень шума

☆ DC5V адаптер питания

Характеристики: HDCN0033M1

Разрешение HDMI: до 4K/30Hz, 1080P/1080I/720P/576P/480P/60Hz

Поддержка цветового формата видео: 24 бит/30 Бит глубокого цвета, 36 бит

Формат аудио HDMI: DTS-HD/Dolby-TrueHD/LPCM/DTS/Dolby-AC3/DSD

Цифровой формат преобразования аудио: LPCM, до 7.1CH

Максимальная пропускная способность HDMI: 300 МГц

Максимальная скорость передачи данных HDMI: 9 Гбит/с

Входной/Выходной сигнал TMDS: 0,5 ~ 1,5 Вольт p-p(TTL)

Вход/выход DDC сигнал: 5 вольт p-p (TTL)

Диапазон частот образца DAC: 32 ~ 192 кГц

DAC Bit raterange : 16 ~ 24 бит

Аналоговый выходной уровень RCA: 2 В RMS

SNR (1 кГц @ 0 дБ) : ≥ 90 дБ

THD + N (1 кГц @ 0 дБ) : ≤ 0.01%

Частотная характеристика: 20 Гц ~ 20 кГц

HDMI входное расстояние кабеля: ≤ 15 м AWG26 HDMI Стандартный кабель

HDMI выходной кабель расстояние: ≤ 15 м (1080P)/8 м (4K) AWG26 HDMI Стандартный кабель

Максимальный рабочий ток: 500 мА

Адаптер питания formatInput : AC100V ~ 240V50HZ/60Hz, DC5V/1A

Размер корпуса (Д x Ш x В) : 205x74x26 (мм)

Вес: 360 г
