10 шт. 1 8-5 В Φ/Высокоточный модуль датчика атмосферного давления BME280 | Электронные

---

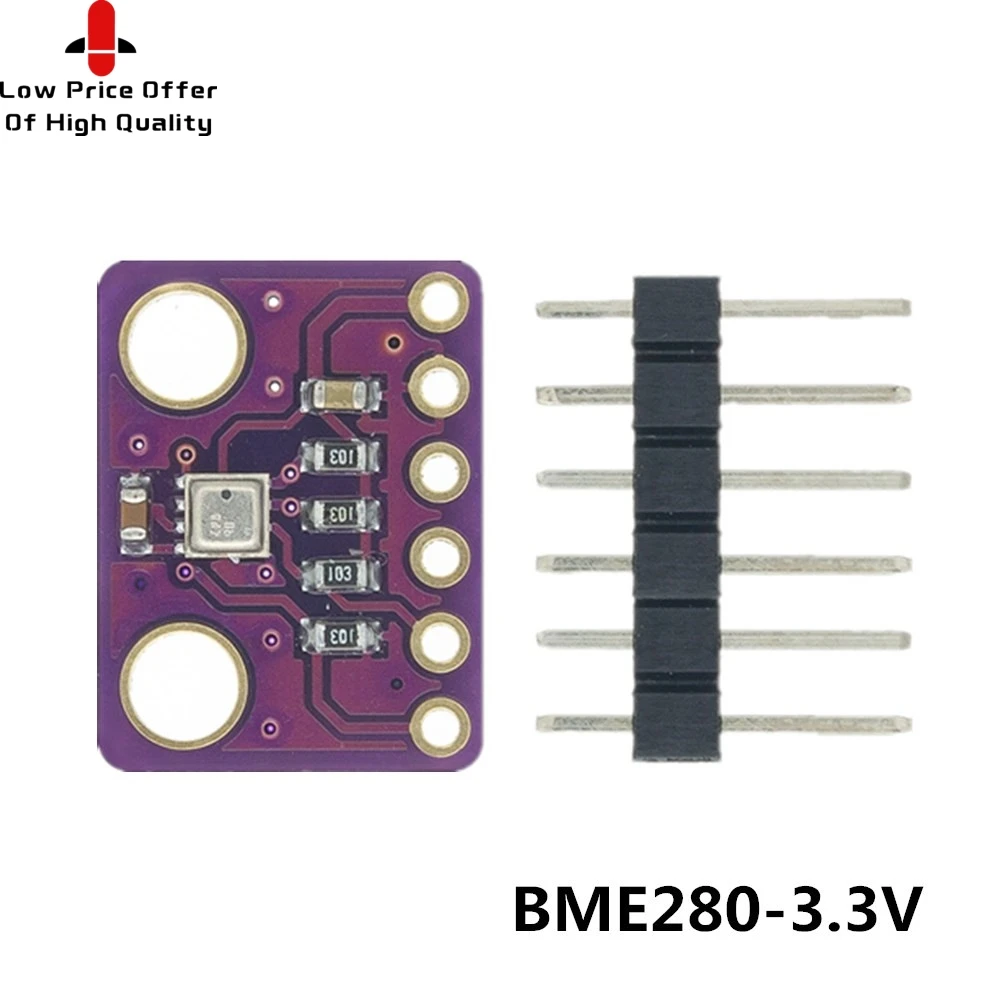

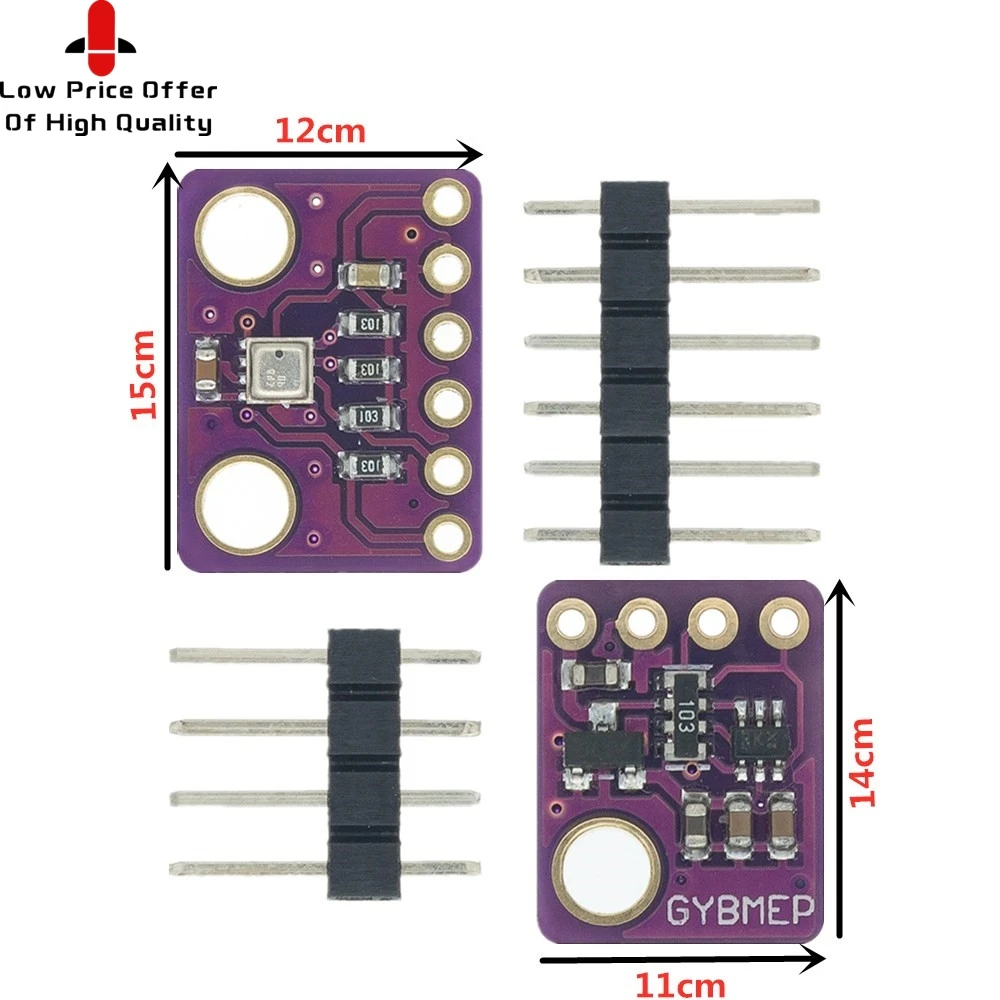

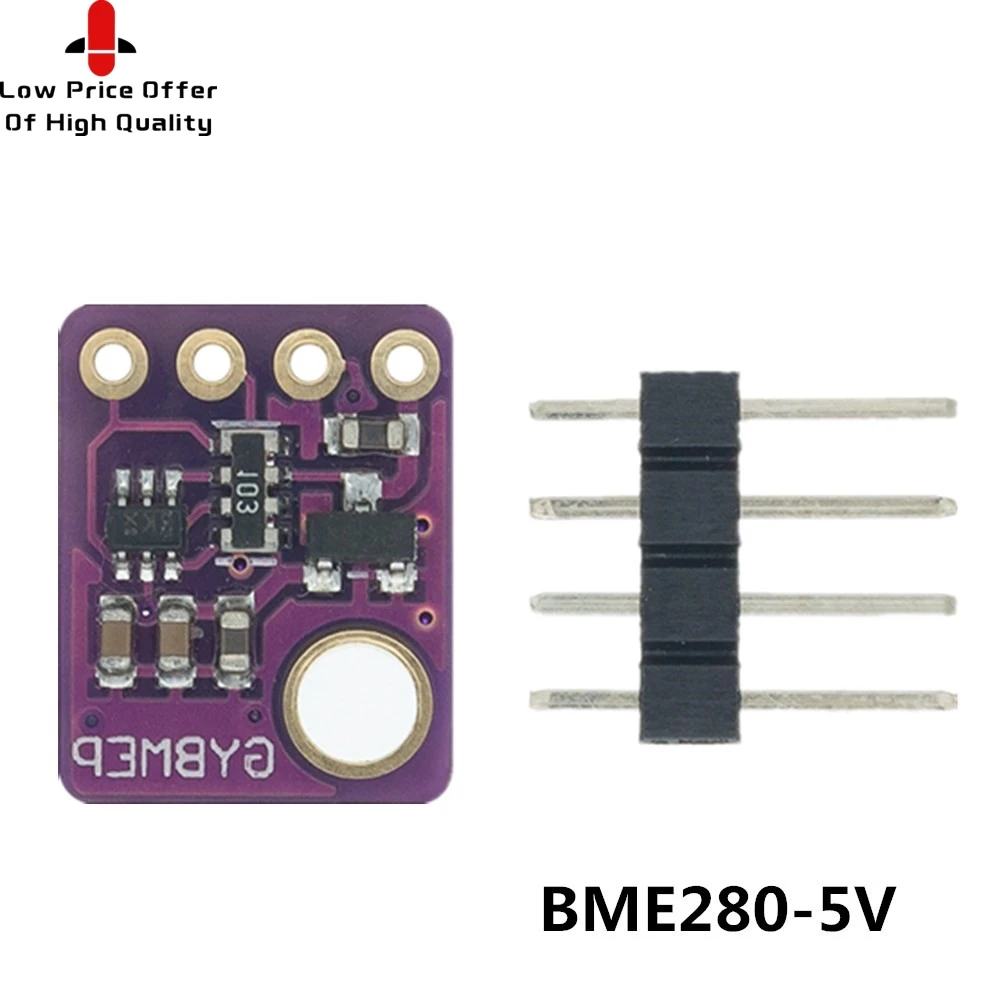

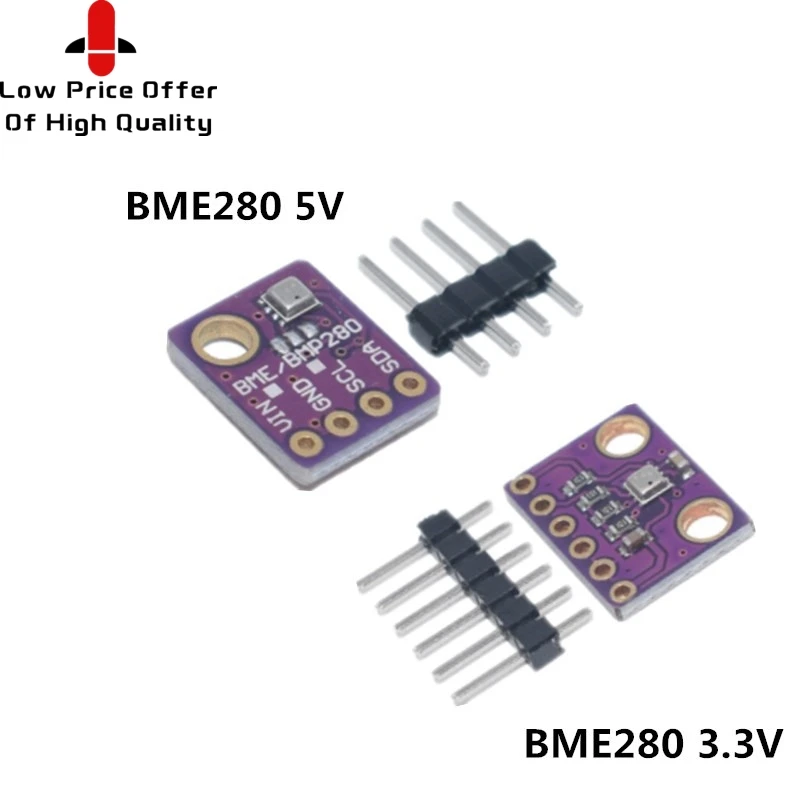

ОписаниеME-BME280 представляет собой секционную панель с датчиком температуры, влажности и давления Bosch tec ME280.Комиссия по выбору I2C адрес Джемпер (припой ссылка GS2), I2C подтягивание резисторы, 7 штыревой разъём 2,54 мм и двумя монтажными отверстиями 3,5 мм.Настройка платы по умолчанию; Одинарный силовой рельс Vdd = Vdd_IO (соединение для припоя GS1), выдвижные резисторы (R2, R3) 10k, Селекторный резистор протокола 0ohm (R1), отделочные конденсаторы 0,1 мкФ на обоих контактах источника питания Vdd & Vdd_IO.При подключении платы к обеим рельсам питания VDD_IO 1,8 V и VDD 3,3 V обязательно удалите перемычку для силовых рельсов GS1!Характеристики BME280-Посылка 2,5 мм x 2,5 мм x 0,93 мм металлическая крышка LGA-Цифровой интерфейс I2C (до 3,4 МГц) и SPI (3 и 4 провода, до 10 МГц)-Напряжение питания VDD основной блок питания Диапазон напряжения: 1,71 V до 3,6 VVDDIO интерфейс Диапазон напряжения: 1,2 V до 3,6 V-Потребление тока 1.8 мкА @ 1 Гц влажность и температура2.8 мкА @ 1 Гц давление и температура3.6 мкА @ 1 Гц влажность, давление и температура0.1 мкА в спящий режим-Рабочий диапазон-40 & helliр + 85 C, 0 & helliр; 100% отн. Влажность, 300 & helгуб; 1100 hPa-датчик влажности и датчик давления могут быть независимо включены/отключеныBosch усилил свою игру с новым датчиком BMP280, экологическим датчиком с температурой, барометрическим давлением, которое является обновлением следующего поколения до BMP085/BMP180/BMP183. Этот датчик отлично подходит для любых погодных ощущений и может даже использоваться как в I2C, так и в SPI!Этот точный датчик от Bosch является лучшим недорогостоящим, точным датчиком для измерения барометрического давления с & plusmn;1 hPa абсолютной точностью и температурой с & plusmn; 1,0 & deg;C точностью. Поскольку давление меняется с высоты, и измерения давления настолько хороши, вы также можете использовать его в качестве высотомера с точностью до 1 метраВ BME280 является следующего поколения датчиков от Bosch, и это обновление до BMP085/BMP180/BMP183-с малой высоты шум 0,25 m и один и тот же для преобразования времени. Он имеет те же характеристики, но может использовать либо I2C, либо SPI. Для простой проводки, перейдите с I2C. Если вы хотите подключить кучу датчиков, не беспокоясь о столкновениях с адресом I2C, перейдите с SPI.BME280, прецизионный датчик, припаян на печатную плату. Не только давление и температура, этот датчик может измерять влажность. В нем используется как I2C и SPI (поддерживает 3-, 4-провод SPI интерфейс

• Характеристики:
• Поставка Напряжение: 1,8-5 в постоянного тока
• Интерфейс: I2C (до 3,4 МГц), SPI (до 10 МГц)
• Рабочий диапазон:
• Температура: от-40 до + 85 °C
• Влажность: 0-100%
• Давление: 300-1100 hPa
• Разрешение:
• Температура: 0,01 °C
• Влажность: 0.008%
• Давление: 0,18 Па
• Точность:
• Температура: +-1 °C
• Влажность: +-3%
• Давление: +-1 Па
• I2C Адрес
• SDO LOW : 0x76
• SDO HIGH: 0x77
