WONDOM ADAU1701 2 1 DSP аудио цифровая обработка платы контроля громкости Pre-Amp в 3 Out

WONDOM ADAU1701 2 1 DSP аудио цифровая обработка платы контроля громкости Pre-Amp в 3 Out

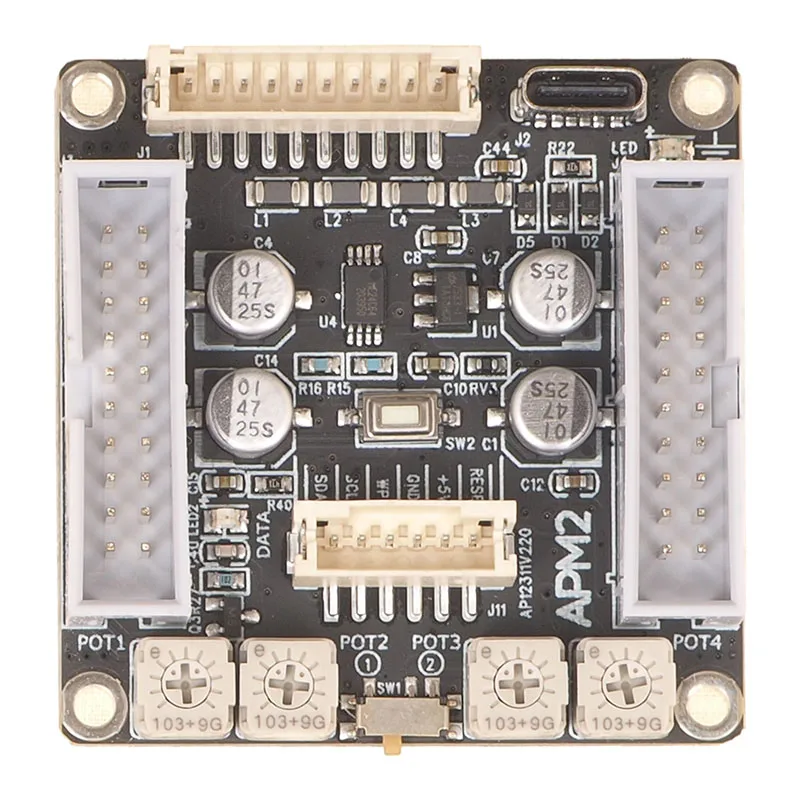

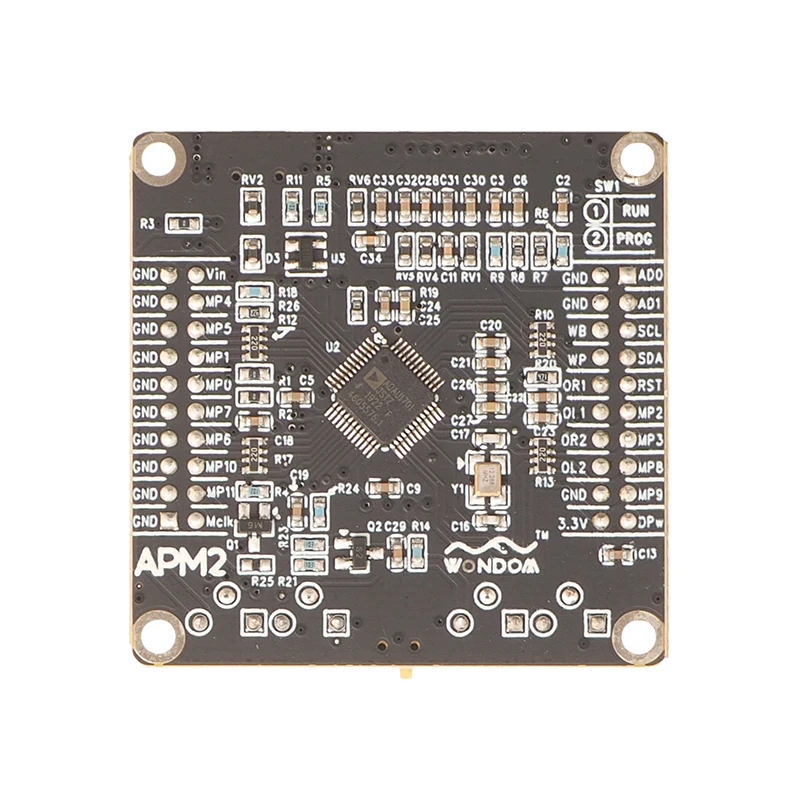

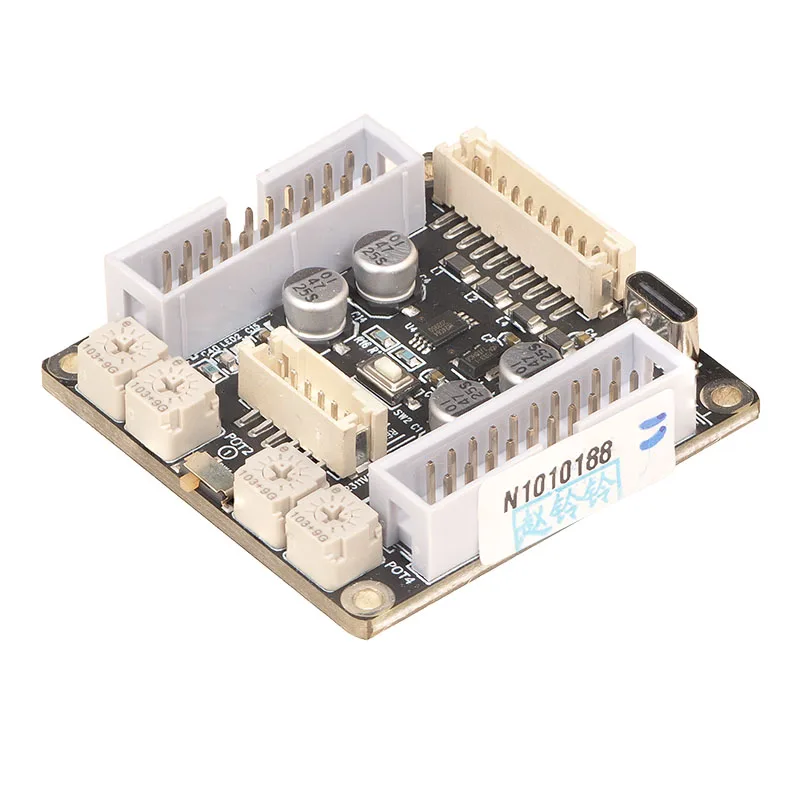

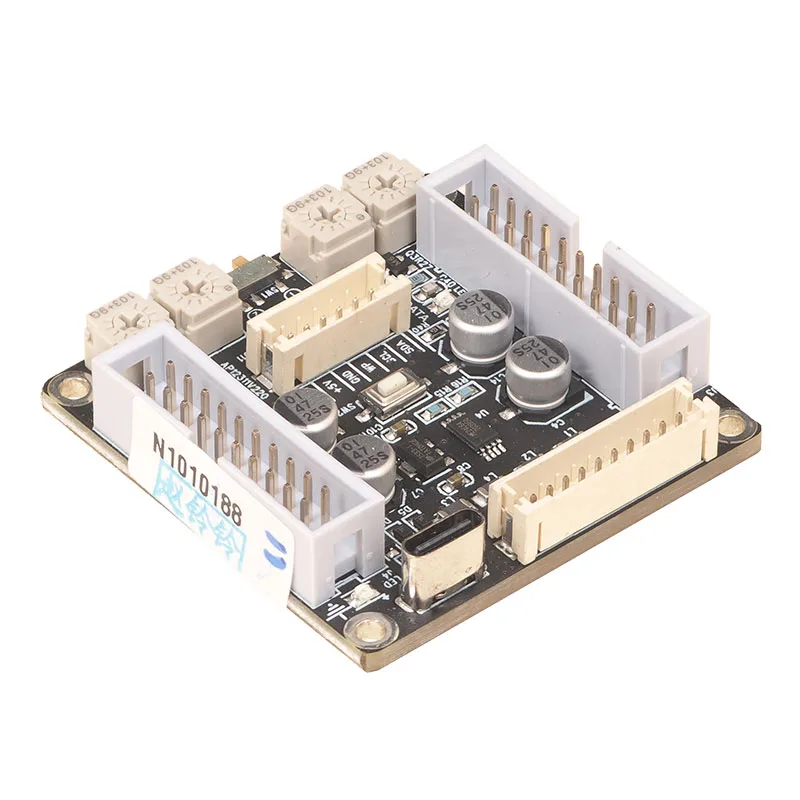

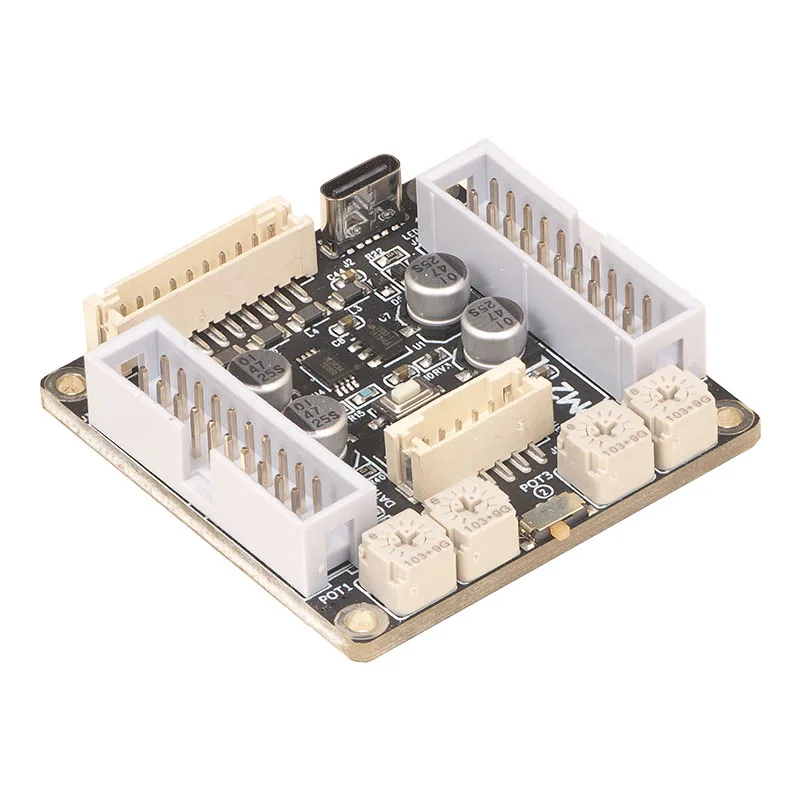

APM2 (AA-AP23122)-2 x in, 4x out DSP kernel board на основе высокопроизводительного чипа-ADAU1701. С интегрированным чипом DSP APM2 может быть применен к различным DIY Аудио, коммерческим или промышленным приложениям, таким как цифровой кроссовер, усиление басов, громкоговорители, киоск и т. д. После подключения к WONDOM programmer - ICP series, APM2 поддерживает программирование с SigmaStudio, дистанционное управление через приложение или пользовательский интерфейс ПК.

Miumax Ссылка для загрузки телефона на Android: Http://store.sure-electronics.com/images/documents/Miumax_v1.0.1_2020.6.22.apk

Ссылка для загрузки Miumax для iOS телефона: перейдите в APP Store и найдите «Miumax» напрямую.

Демонстрационная программа для справки: //store.sure-electronics.com/images/documents/APM2_SigmaStudio.zip

Видео для добавления DSP в аудио системы: //www.youtube.com/watch?v=xCAowmVTaRk&t=2s

Видео для программирования и управления приложениями APM2 с ICP3: //www.youtube.com/watch?v=TjN1SGKeVvw

Простое подключение и быстрая интеграция

APM2 поставляется с необходимой демонстрационной прошивкой, поэтому вы можете использовать его в своих аудиосистемах напрямую без необходимости программирования. Плата расширения интерфейса 2 x in, 3 x out-APM3 обеспечивает легкое аудио соединение, которое предлагает несколько видов интерфейсов s, включая RCA jack, 3,5 мм разъему AUX IN и PH-4Pos линейный входной разъем. После подключения к APM3 APM2 может быть легко интегрирован в любые проекты, такие как киоск, выравнивание динамиков, активные кроссоверы, цифровая автомобильная аудиосистема, домашний кинотеатр, караоке, музыкальные инструменты и так далее. APM2 и APM3 имеют компактный размер 2 ''x 2'', что делает их простыми для установки в любом шкафу, не занимая слишком много места, чтобы оставить достаточное пространство для других компонентов.

Высокая производительность ADAU1701

Бортовой полностью программируемые 28/железо добывающей промышленности окружности головы 56-бит аудио DSP ADAU1701 из аналоговые устройства компетенцией в различные обработки сигналов. Этот процесс может компенсировать реальные ограничения динамиков, усилителей и условий прослушивания, обеспечивая драматическое улучшение воспринимаемого качества звука.

Четыре потенциометра предоставляются на APM2 для аппаратного контроля в реальном времени всей аудиосистемы для регулировки громкости, усиления и отключения частоты.

Поддержка программы SigmaStudio и дистанционного управления

Различные приложения отличаются от требований к аудио, так как колонки, окружающая среда и предпочтения отличаются. Чтобы предоставить клиентам лучший контроль за аудио системами, конечно, электроника выпустила программистов в цепи (серия ICP), с подключением к которому, вы можете программировать DSP с помощью SigmaStudio или дистанционного управления системой с помощью приложения или пользовательского интерфейса ПК.

Мы разработали приложение-Miumax для дистанционного управления, с помощью которого вы можете регулировать громкость, усиление, частоту и настройки эквалайзера. Пользовательский интерфейс ПК также доступен для различных приложений, таких как цифровой кроссовер, усиление басов, сабвуфер и так далее.

Конечно, электроника предоставила открытые файлы для клиентов, чтобы быстро начать проект. Пожалуйста, обратитесь к В части «Загрузка».

Посылка включает в себя

1 шт. AA-AP23122, ядро ADAU1701

Фьючерсы:

• 28/железо добывающей промышленности окружности головы 56-бит, 50 MIPS цифровой аудио процессор

• Полностью программируемый с графическим инструментом SigmaStudio

• SNR 100 дБ, THD + N-83дБ

• Оборудование регулируется с 4 потенциометром на плате

• Управление приложением поддерживается с WONDOM ICP3

• Питание от 5 в micro USB

• 2x2 дюйма компактный размер PCB

• Выравнивание динамика

• Активные кроссоверы

• Цифровая автомобильная аудиосистема

• Домашний кинотеатр

• Караоке

• Музыкальные инструменты

Miumax V2.0 был выпущен. Ниже указан адрес загрузки.

Для Android: http://store.sure-electronics.com/images/documents/Miumax_v1.0.1_2020.6.22.apk

Для iOS: перейдите в APP Store и найдите «miumax» напрямую. Демонстрационная программа для справки: //store.sure-electronics.com/images/documents/APM2_SigmaStudio.zip
