Изолированный модуль МОП-транзистора IO DIN35 C45 12 В 24 8 дюймов | Обустройство дома

---

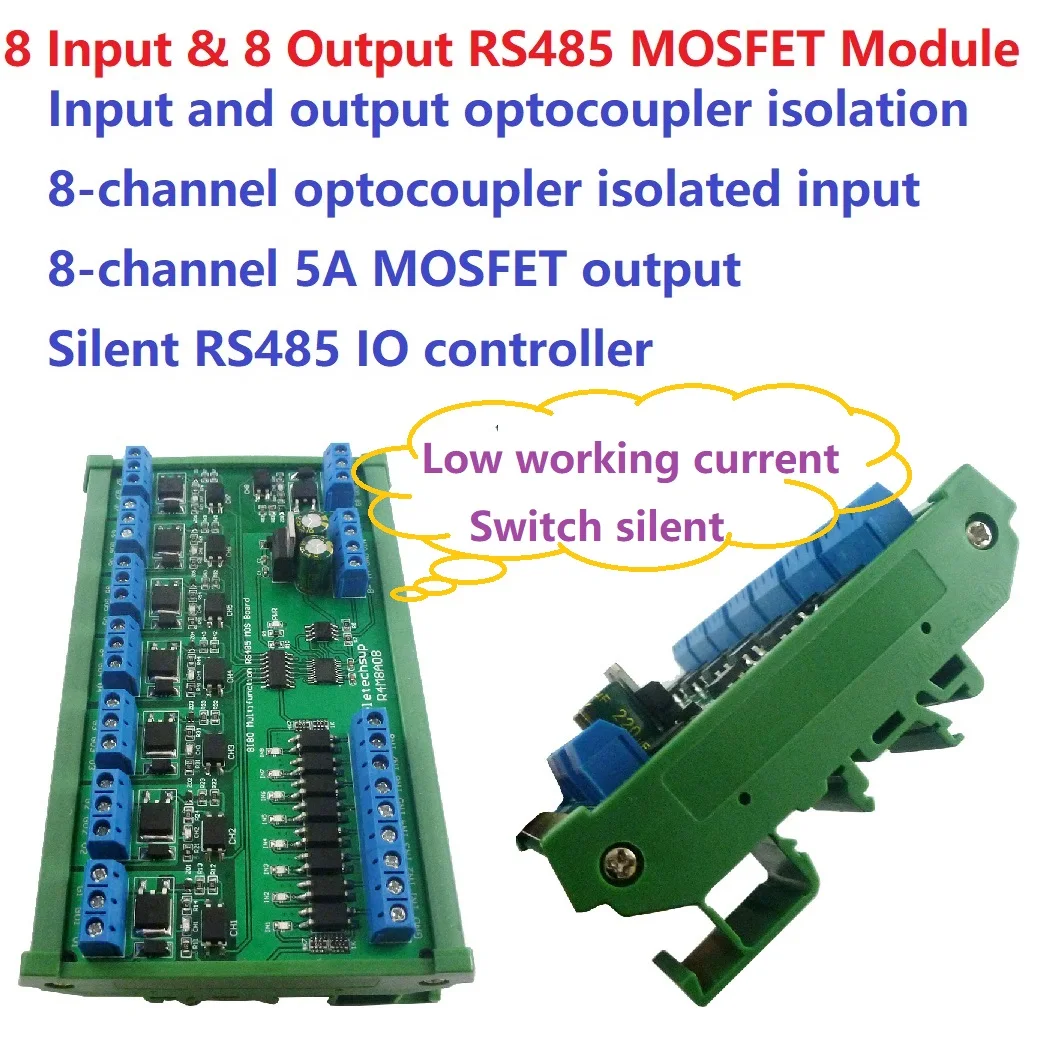

Название продукта: DC 12V 24V 8 изолированный IO DIN35 C45 железнодорожная коробка UART RS485 MOSFET модуль Modbus RTU управление переключатель плата для Реле PLC светодиодный PTZ Посылка: 1 шт. DC 6-25V 8 вход и 8 выход RS485 MOSFET модуль Описание: 1: Рабочее напряжение: DC12V (диапазон 6-25 В)

2: Рабочий ток: 8-10 мА (12 В)

3 8 фотоэлектрических изоляционных входных портов (низкий уровень активности NPN), входное и выходное отношение может быть установлено к связанному (по умолчанию) и не связанному через команды.

4: 8 фотоэлектрических изолированных выходных портов, ''open'''' close'' ''momentar'''' self-locking ''Interlock'' Delay ''6 команд

5: команда MODBUS RTU, поддержка 03 06 16 функционального кода

6: при помощи команды "delay" максимальная задержка составляет 255 секунд;

7 команд MODBUS можно сделать последовательный гипертерминал (серийный помощник) или «MODBUS Poll'' вход;

8 в режиме команды MODBUS, он может поддерживать до 64 устройств параллельно

9 скорость передачи данных по умолчанию составляет 9600BPS. Скорость передачи данных может быть выбрана с помощью перемычек: 2400 4800 9600 19200BPS

10 Размер: 136*72*18 мм (только печатная плата);140*88*40 мм (с din-рейкой)
11 Вес: 75 г (только печатная плата);175 г (с din-рейкой)

12 MOSFET с панорамной головкой нагрузка: 3,5-5V-2A; 5-9 В-4A; 9-30V-5A

Для получения дополнительной информации, пожалуйста, свяжитесь со мной

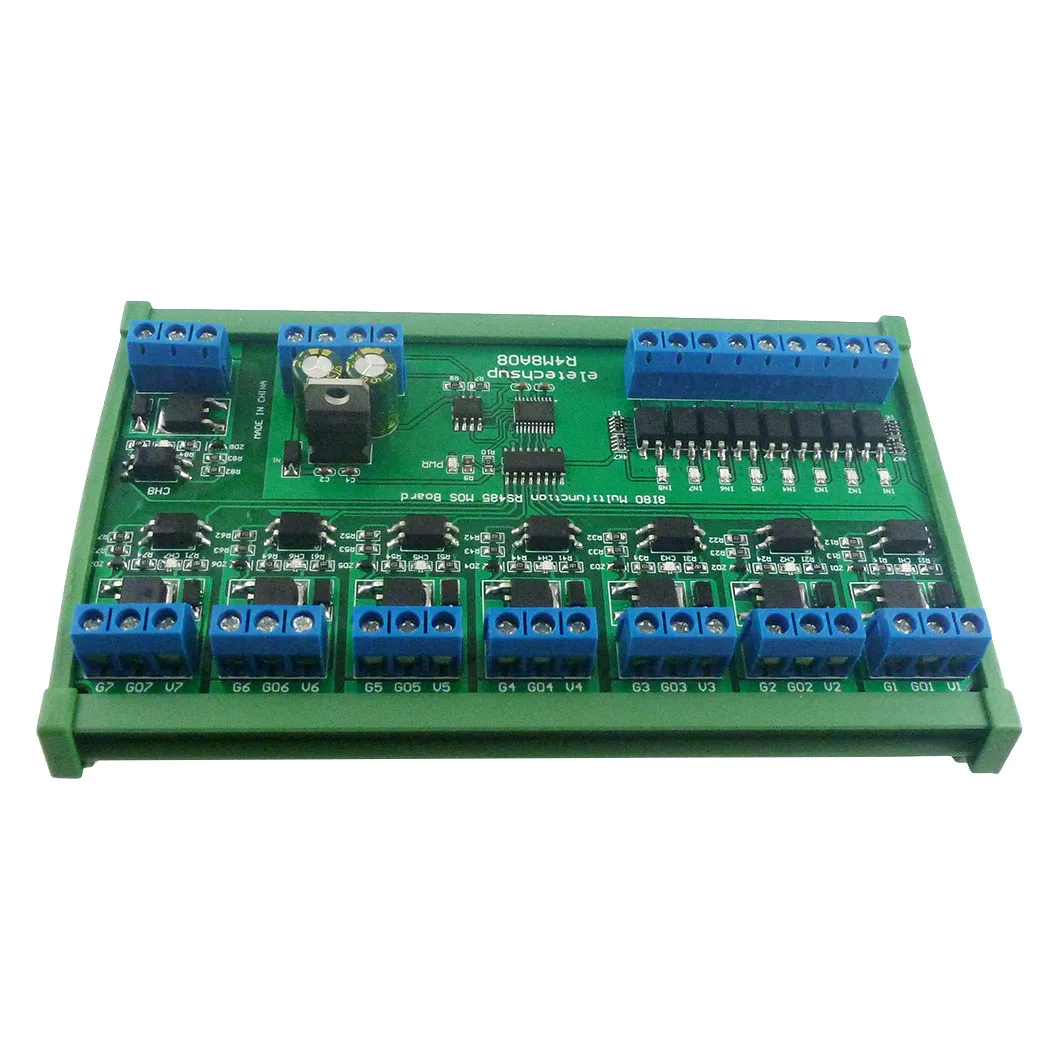

Модель MOSFET составляет 20N06, и каждый выходной канал является независимым блоком управления, который не мешает друг другу. Если один MOSFET сгорел и не влияет на работу других каналов, просто замените MOSFET на новый.

Преимущества и недостатки относительно релейной платы:
Преимущества: 1 небольшой рабочий ток, 8-10 мА (12 В); 2 без звука при переключении состояния; 3 светильник
Недостатки: 1 ток нагрузки мал, 5A; 2 может контролировать только DC 3,5-30V Напряжение

V1(V2-V8): положительный вход нагрузки
GO1 (GO2-GO8): выход нагрузки отрицательный
G1 (G2-G8): вход нагрузки отрицательный

Примечание: выходной индикатор (CH1/2...8 светодиодов) действителен только при нагрузочной мощности

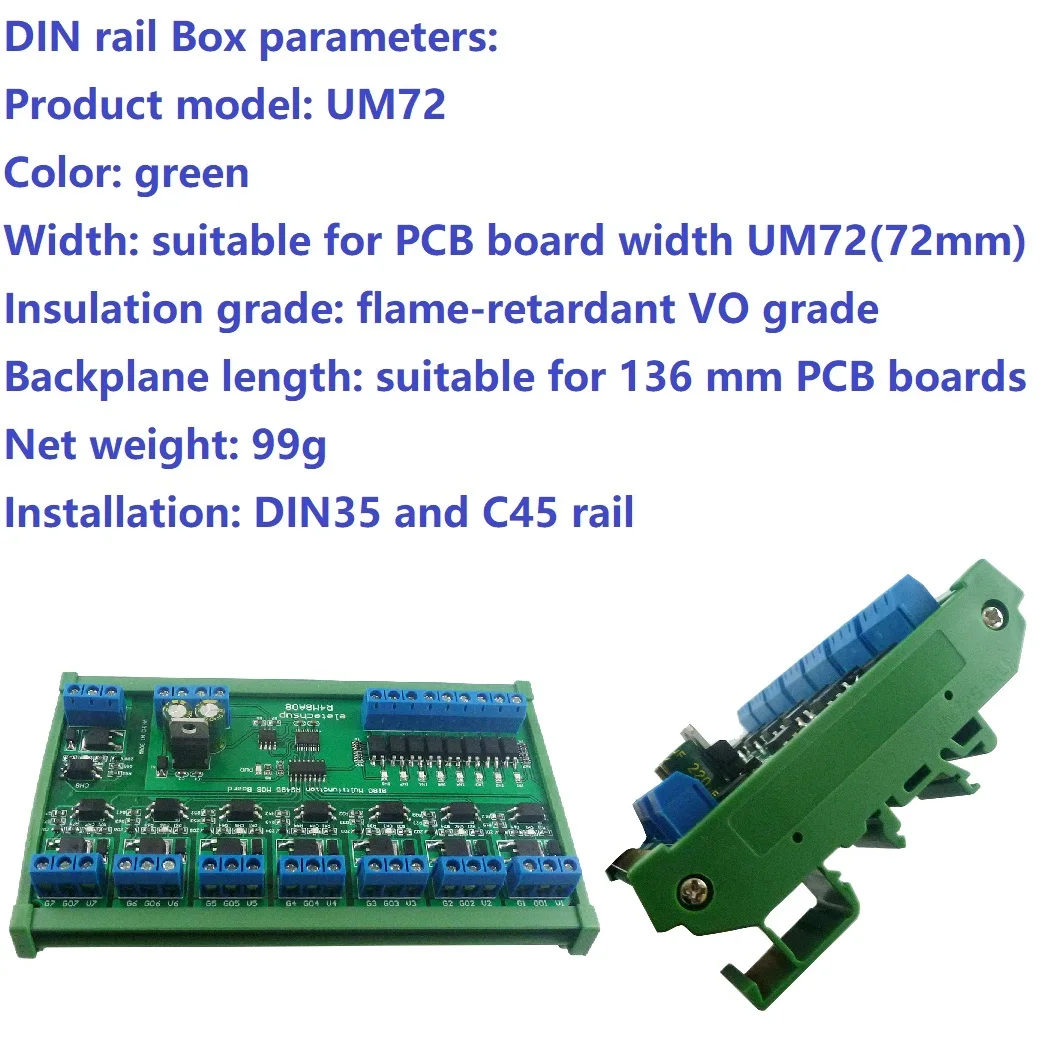

Din-рейка параметры коробки:
Модель продукта: UM72
Цвет: зеленый
Ширина: подходит для ширины печатной платы UM72(72 мм)
Класс изоляции: огнестойкий класс VO
Длина задней панели: подходит для печатных плат 136 мм
Вес нетто: 99 г
Установка: DIN35 и C45 rail Применение Плата расширения PLC IO
Умный дом, домашняя Автоматизация, умный дом; PTZ CCTV камера Мониторинг безопасности Система идентификации; Двигатель FW & BW
Автоматическое управление занавеской Типичные приложения:

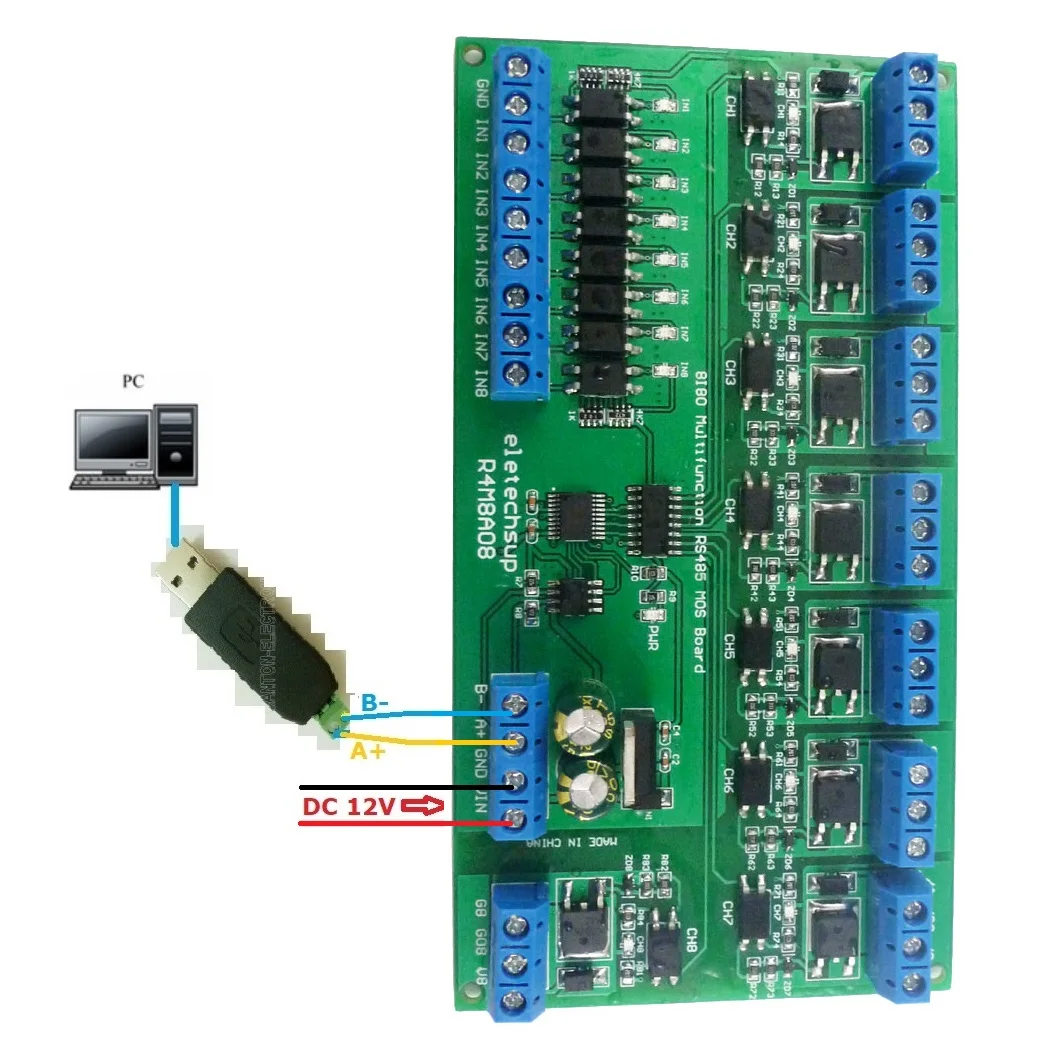

Режим команды MODBUS RTU (HEX), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), программное обеспечение Modbus Poll (программное обеспечение автоматически добавит CRC), PLC или MCU контроль процесса

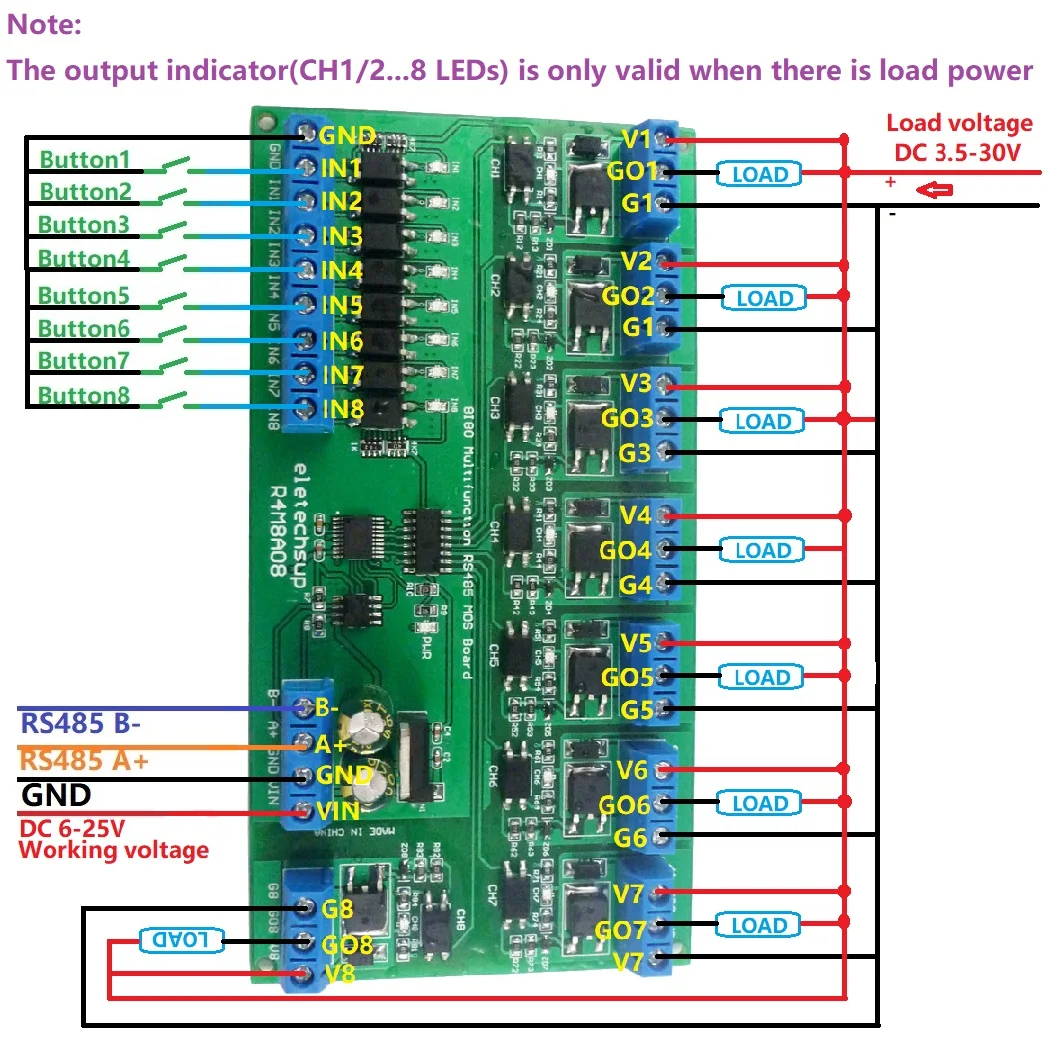

Схема проводки:

В источника питания является источником питания от постоянного тока, 6-, алюминиевая крышка, 25В, нагрузка постоянного тока 3,5-30V цепь, проводку заключается в том, как показано на рисунке ниже. Нагрузки ''LOAD'' может быть высокой мощности реле, светодиодный свет, вентиляторы, двигатели постоянного тока, цифровых зеркальных фотоаппаратов и другие приборы постоянного тока 3,5-30V оборудование

Тестовое программное обеспечение (мы предлагаем демонстрационное видео): Серийный гипертерминал: Modbus Poll
