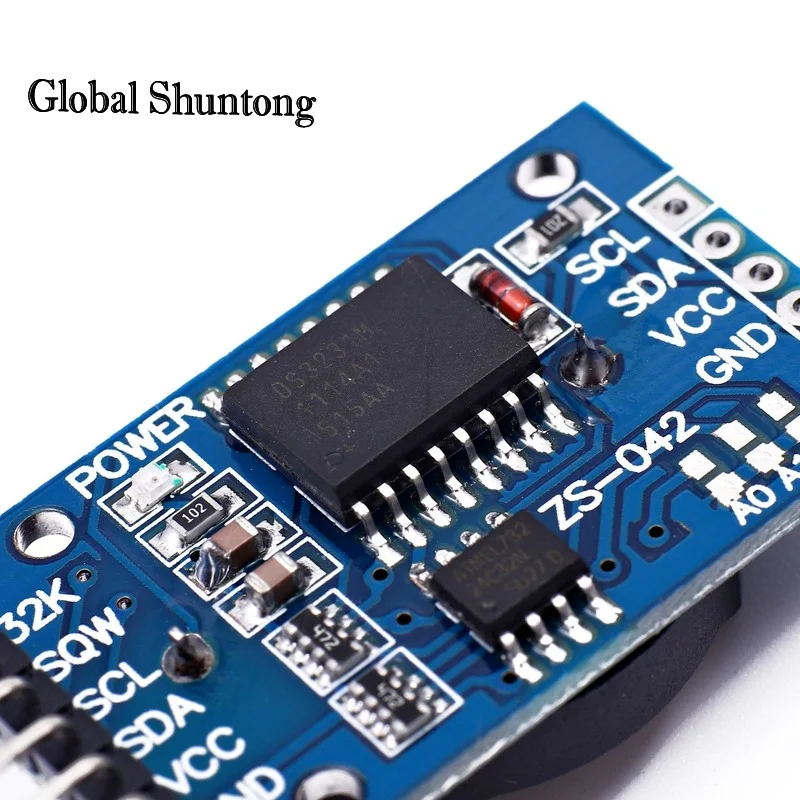

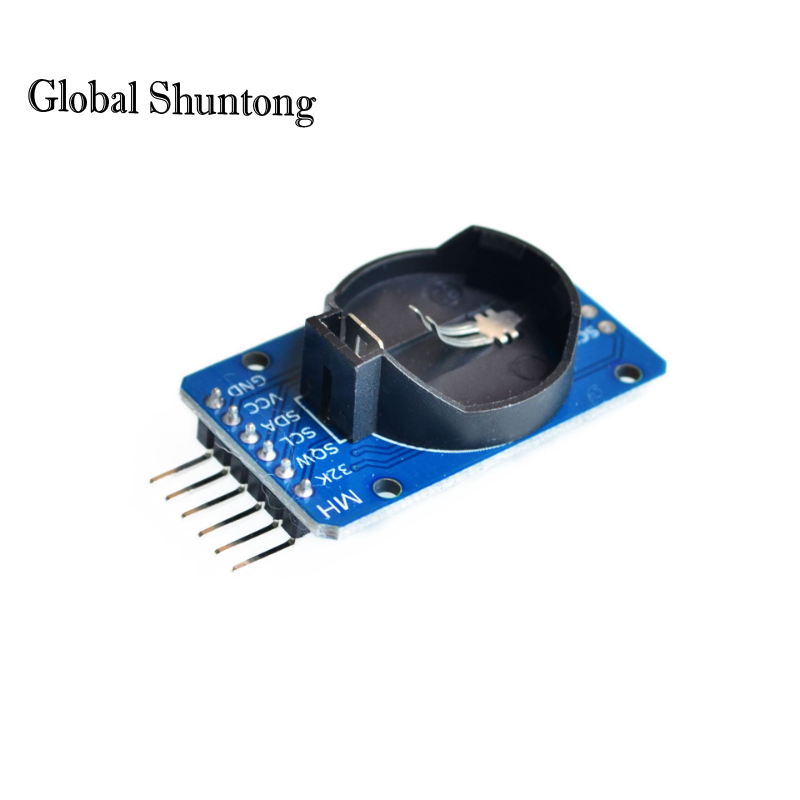

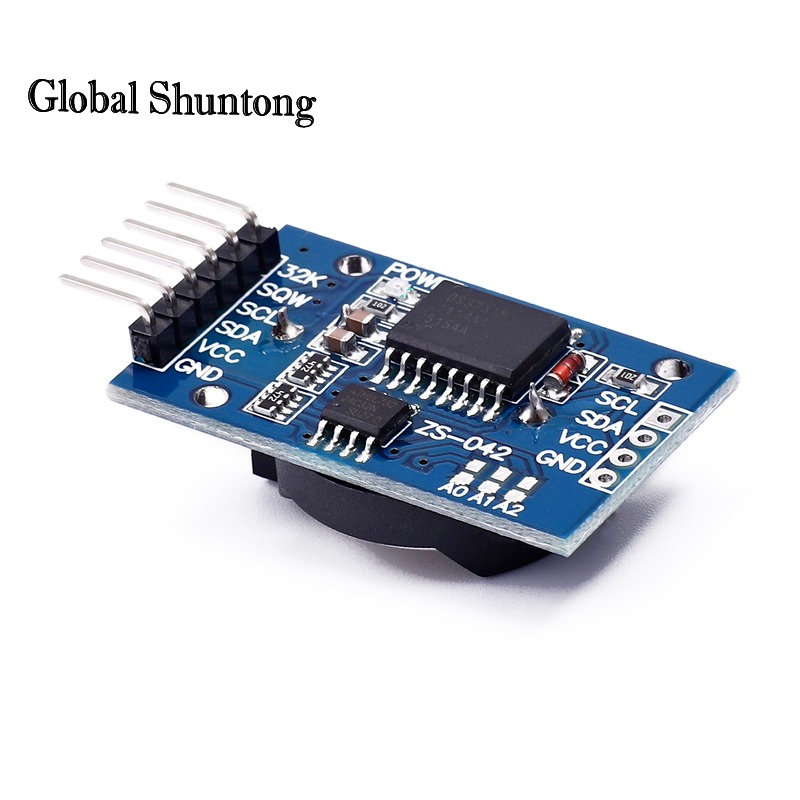

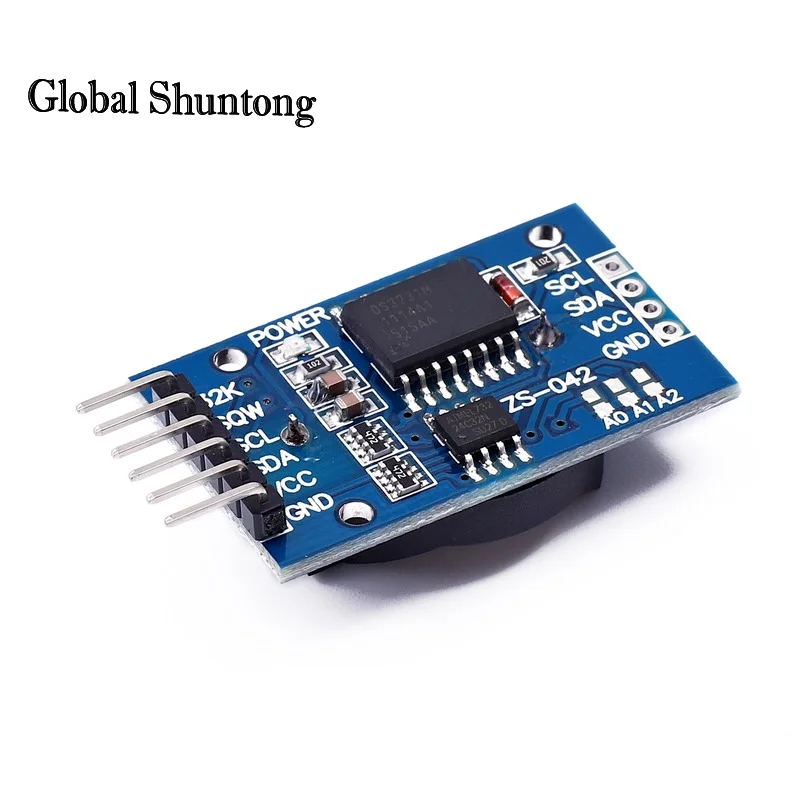

Модуль памяти DS3231 AT24C32 IIC Precision RTC в режиме реального времени для мини-модуля Arduino 3

Модуль памяти DS3231 AT24C32 IIC Precision RTC в режиме реального времени для мини-модуля Arduino 3

Описание

DS3231 AT24C32 IIC точность часы реального времени RTC памяти модуль для Arduino мини-модуль в режиме реального времени 3,3 V/5V для Raspberry Pi

• Недорогие, чрезвычайно точные часы I2C в режиме реального времени (RTC), со встроенным кристаллическим осциллятором с температурной компенсацией (TCXO) и кристаллом.
• Устройство включает в себя вход батареи, отсоединить основной источник питания и поддерживает точное время хранения.
• Интегрированный осциллятор улучшает долгосрочную точность устройства и уменьшает количество компонентов производственной линии.
• DS3231 доступны в коммерческих и промышленных температурных режимов, с помощью 16-контактный диагностический 300mil так посылка.
• RTC поддерживает секунды, минуты, часы, день, дату, месяц и информацию о годе. Менее 31 дня месяца, дата окончания будет автоматически изменена, включая корректировки для високосного года.
• Часы работают В или 24 часа или полосового/AM / PM индикация в 12-часовом формате. Предоставляет два настраиваемых будильника и календарь можно установить на квадратный волновой выход.
• Адрес и данные передаются серийно через двунаправленный автобус I2C.
• Прецизионно-компенсированное напряжение и схема компаратора отслеживают состояние VCC для обнаружения сбоев питания, обеспечивают выход сброса и при необходимости автоматически переключаются на резервный источник питания.
• /RST pin отслеживается как генерирующий сброс μP вручную.
• Экономия времени и высокая точность добавления, DS3231 также имеет некоторые другие функции, которые расширяют хост системы дополнительных функций и ряд вариантов.
• Устройство интегрирует очень точный цифровой датчик температуры, через интерфейс I2C * для доступа к нему (как в то же время).
• Точность датчика температуры ± 3 ° C. Схема управления питанием на чипе может автоматически обнаруживать и управлять основным и резервным питанием (т. Е., низковольтным аккумулятором) для переключения между источником питания.
• Если основной сбой питания, устройство может продолжать обеспечивать точное время и температуру, производительность не влияет.
• Когда основная мощность повторного питания или значение напряжения возвращается в пределах допустимого диапазона, функция сброса на чипе может использоваться для перезапуска микропроцессора системы.

  Параметры модуля:
• Размер: 38 мм (длина) * 22 мм (Ш) * 14 мм (высота)
• Рабочее напряжение: 3,3-5 .5 V
• Чип часов: Высокоточный чип DS3231
• Точность часов: диапазон 0-40 градусов, точность 2ppm, ошибка около 1 минуты
• Календарь Будильник с двумя
• Программируемый квадратный волновой выход
• Генератор часов в реальном времени Секунды, минуты, часы, день, дата, месяц и год и обеспечивает действительную компенсацию до 2100 високосного года
• Датчик температуры чипа поставляется с точностью ± 3Степень
• Чипы памяти: AT24C32 (объем памяти 32K)
• Интерфейс шины IIC, максимальная скорость передачи 400 кГц (рабочее напряжение 5 В)
• Может быть каскадным с другим IIC устройством, 24C32 адреса могут быть сокращены A0/A1/A2 изменить адрес по умолчанию 0x57
• С перезаряжаемой батареей LIR2032, чтобы обеспечить работу системы после выхода из строя питания, часы перемещают любую естественную норму
• Инструкции по проводке (например, с Arduino uno r3):
  SCL → A5
  SDA → A4
  VCC → 5V
  GND → GND

Список доставки:

1.DS3231 Модуль a (протестированная хорошая Антистатическая упаковка)

Обратите внимание: не inclue батарея, для этого понадобится только 0,01 долларов, это не Сафти для доставку службой воздушная почта. Надеюсь на ваше понимание
