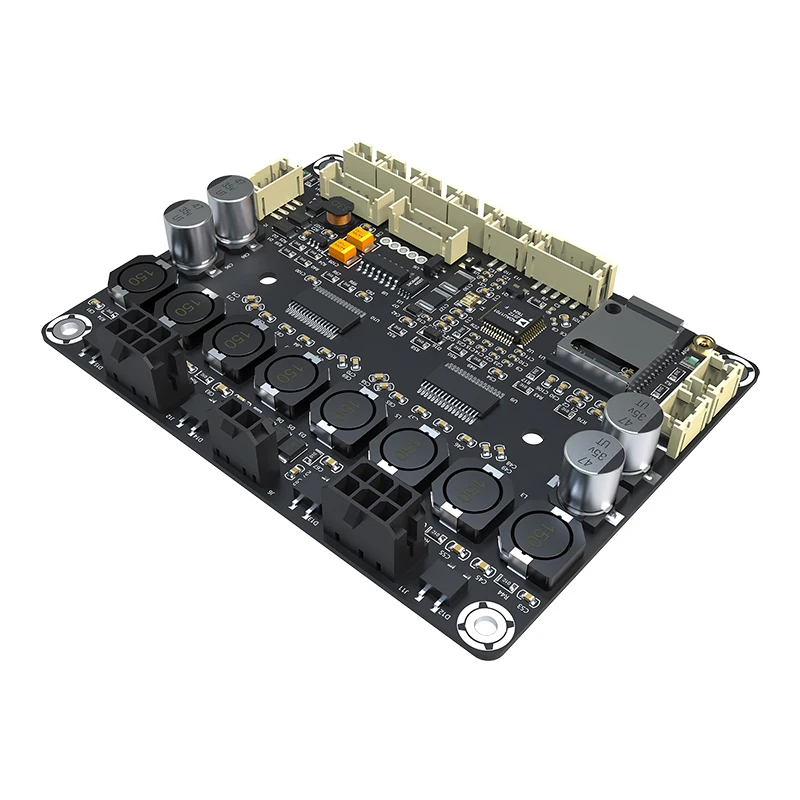

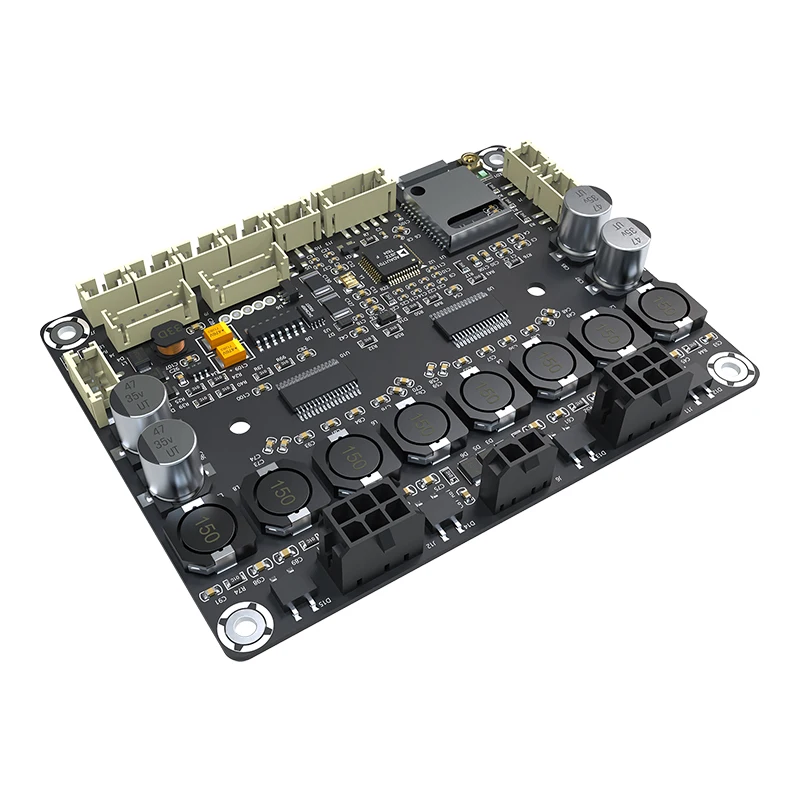

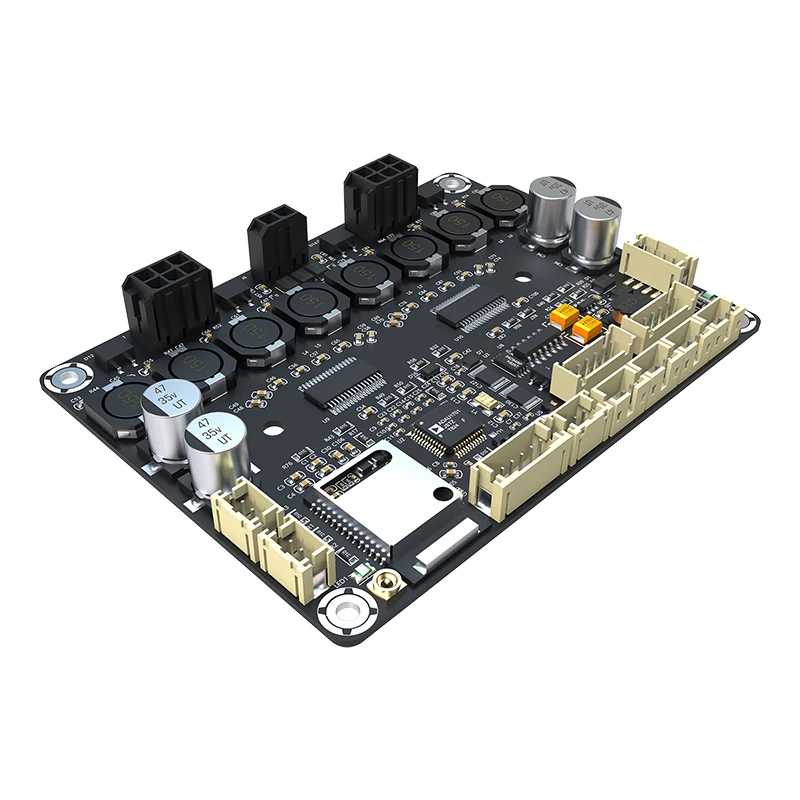

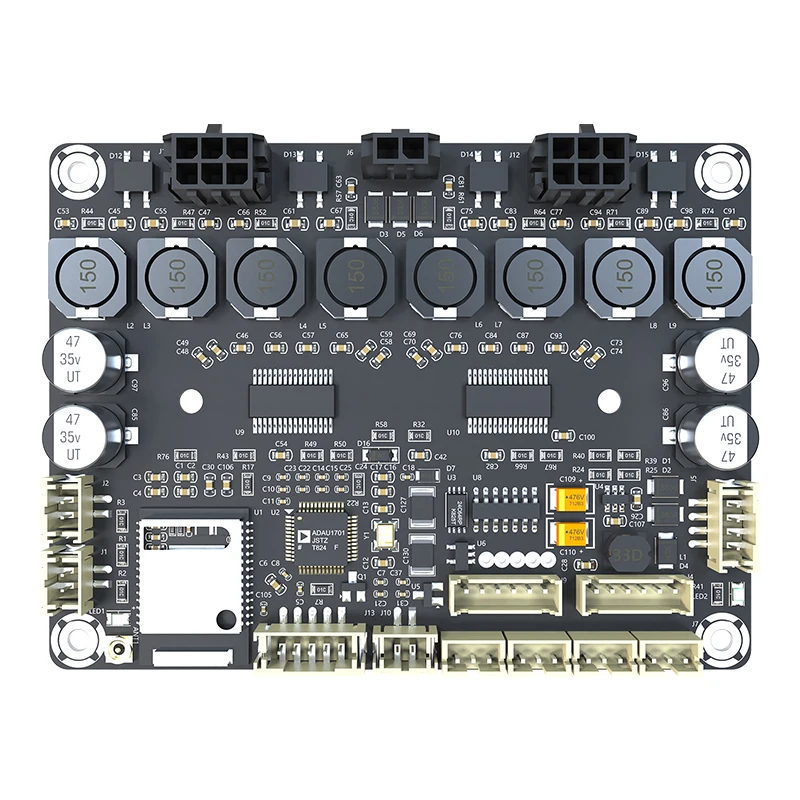

JAB4-это 4-канальный аудио усилитель, интегрированный с Bluetooth 5,0 (Поддержка aptX HD) и ADAU1701 DSP, предлагая реальное универсальное аудио решение для клиентов. На основе микросхемы TI TPA3118, JAB4 обеспечивает выходную мощность 30 Вт на канал в нагрузку 8 Ом. Благодаря оборудованному DSP ADAU1701 JAB4 поддерживает программирование с управлением SigmaStudio и пользовательским интерфейсом ПК после подключения к WONDOM ICP5, через который вы можете регулировать громкость, усиление, настройка частоты и эквалайзера для настройки собственного аудио. В дополнение к режиму 4,0 (4x30 Вт) JAB4 поддерживает конфигурацию в режиме 2,1 (2x30 Вт + 1x60 Вт), 2,0/0,2 режим (2x60 Вт), подходит для различных аудио проектов. Кроме того, JAB4 обеспечивает выход сигнала I2S, который может быть передан на плату аудио усилителя I2S. Беспроводной аудиовход, интегрированный DSP ADAU1701, несколько режимов вывода, высокое качество звука и питание от аккумулятора делают JAB4 идеально подходящим для портативных bluetooth-динамиков, домашнего аудио, садового аудио, цифровой кроссовер и DIY аудио приложения. Требуется источник питания DC10V-26V.

Демонстрационная программа для справки: //store.sure-electronics.com/images/documents/JAB4_DSP_ADAU1701_DemoProgram_V112_2021.01.12.zip

Прошивка E2Prom для восстановления программы://store.sure-electronics.com/images/documents/JAB4_DSP_ADAU1701_E2Prom_Firmware_V112_2021.06.18.zip

Интегрирован с модулем Bluetooth 5,0

JAB4 использует модуль Bluetooth 5,0 для аудиовхода, который поддерживает различные аудио форматы, такие как aptX, aptX HD, aptX LL, SBC и AAC и высокая чувствительность приема с RF мощностью до 9dBm и-90dBm. На этой плате есть встроенная антенна. Таким образом, вы можете напрямую подключить JAB4 к устройству для воспроизведения музыки. На плате также предусмотрен порт внешней антенны для обеспечения стабильного подключения и высокой производительности звука в таких приложениях, что JAB4 устанавливается в динамик или шкаф.

Интегрирован с ADAU1701 DSP, Поддержка программирования с SigmaStudio и PC UI контроль

JAB4 также интегрирован с высокопроизводительным чипом ADAU1701 DSP для обработки аудиосигнала. Четыре порта для внешних потенциометров установлены на JAB4. Вы можете использовать внешние потенциометры для управления коэффициентом усиления и частотой, даже если JAB4 установлен в динамике. Пожалуйста, обратитесь к таблице данных или руководству по подключению для детальных функций потенциометров. После подключения к WONDOM ICP5, вы можете написать программу с SigmaStudio или получить дистанционное управление в режиме реального времени ваших аудиосистем через пользовательский интерфейс ПК, через который вы можете настроить коэффициент усиления, громкости, высокий/низкочастотный фильтр, эквалайзер и другие параметры.

Поддерживающий линейный вход

В дополнение к Bluetooth вход переменного тока, JAB4 поддерживает 3,5 мм линейный вход. Сигналы от обоих способов ввода будут смешаны перед передачей на схему усиления. Вы можете получить 3,5 мм AUX-IN кабель в функциональные кабели комплект (AA-JA11117).

Поддерживающая конфигурация как 4,0/2,1/2,0/0.2 режима вывода

JAB4-это Плата усилителя звука с несколькими выходными конфигурациями. Каждый два канала может быть настроен как один канал с двойной мощностью. Таким образом, он может быть использован в режиме 4,0 (4x30 Вт), JAB4 поддерживает конфигурацию в режиме 2,1 (2x30 Вт + 1x60 Вт), 2,0/0,2 режим (2x60 Вт), подходит для различных аудиосистем. Чтобы обеспечить клиентам легкость в эксплуатации, убедитесь, что электроника использует автоматическую идентификацию вставки кабелей, на основе которой, переключение между выходными режимами так удобно, что вам просто нужно подключить кабели по мере необходимости. Функции четырех внешних потенциометров изменятся соответственно. Пожалуйста, обратите внимание, если вы хотите использовать JAB4 как 0,2 режим, частота может быть скорректирована в ПК интерфейс имеет важное значение к тому же параметры оборудования. 0,2 режим не поддерживается при использовании полный контроль оборудования (потенциометры).

Поддерживающая мощность аккумулятора

Помимо источника питания JAB4 поддерживает питание от аккумулятора, что значительно улучшает портативность всех аудиосистем. Вы можете наслаждаться музыкой на открытом воздухе. Рекомендуется использовать серии WONDOM BCPB для питания JAB4, так как в JAB4.

Система датчика уровня сигнала

JAB4 использует систему датчика уровня сигнала для более низкого энергопотребления и более длительного времени воспроизведения. Он будет непрерывно контролировать входной сигнал и есть предустановленный порог напряжения сигнала. При отсутствии сигнала (напряжение ниже порога), обнаруженного в течение 5 мин, модуль усилителя автоматически войдет в режим ожидания, в этом состоянии он будет потреблять меньшую мощность. При обнаружении сигнала он будет работать немедленно, без пропуска звука.

Легко для интеграции

Функция отмены сопряжения Bluetooth интегрирована на JAB4. Вы можете отключить Bluetooth одним простым нажатием, не беспокоясь о том, какой Bluetooth сопряжен. Функция ожидания также доступна на JAB4. Встроенный и внешний светодиодный индикаторы предлагаются, чтобы показать состояние Bluetooth и сигнала, так что вы можете иметь обзор состояния бега JAB4.

Дополнительные аксессуары

Мы предоставляем дополнительные аксессуары для простой работы клиентов. Набор функциональных кабелей (AA-JA11117) предлагает все необходимые кабели для лучшего использования JAB4. Что касается подробной информации, пожалуйста, обратитесь к AA-JA11117.

Фьючерсы:

• 3,6x2,7 дюйм (ов) PCB Размеры

• Интегрирован с Bluetooth 5,0

• Интегрирован с ADAU1701 DSP

• 4x30 Вт/2x30 Вт + 1x60 Вт/2x60 Вт

• Подходит для аудио 4,0/2,1/2,0/0.2 системы

• Поддержка Bluetooth и линейный вход

• Выход сигнала I2S

• Отмена сопряжения Bluetooth

• Четыре внешних потенциометра

• Поддержка программирования и управления пользовательским интерфейсом ПК

• Система датчика уровня сигнала

• Система управления питанием

ПараметрыПроизводительность:

Подключение

Посылка включает в себя

1 шт. AA-JA33285

1 шт. кабель питания

2 шт. Акустические кабели
