AMT-MW207M-wave передатчик-это простой источник сигнала AM, подходящий для любителей электроники и радио-энтузиастов, он использует магнитный стержень для передачи электромагнитной волны без внешней антенны, где радиосигнал недостаточен, его можно использовать для тестирования обычных средних волн радио и минеральных радио, он также может быть использован в качестве инструмента для отладки средних волн радио.

> Обновлено to1.11edition, светильник индикатора добавлен <

【Торговая Марка 】Волна в эксперименте (амплитудная модуляция) комплект передатчика (Model_AMT-MW207,Ver_1.11)

【Характеристика 】 1. Простая схема. Он состоит только из общих триодов и чувствительных элементов с сопротивлением емкости, без аудиотрансформатора, легко сделать; 2. Хорошее качество звука. Качество звука близко к fm-трансляции в пределах номинального расстояния передачи, хорошее соотношение сигнал/шум, в частности, эффект приема с повторителем почти такой же, как у прямого воспроизведения модулированного сигнала; 3. Нет внешней антенны (средняя волна занимает десятки метров), магнитное поле, просочившееся магнитным стержнем, полностью влияет на приемник, легко реализовать, однако, расстояние запуска близко; 4. Много интерфейсов, он разработан с триодами На всех уровнях Тихая тестовая Перемычка тока, внешняя розетка питания и т. д., простота в использовании и расширении функций; 5. Может использоваться внешним источником питания, также могут быть добавлены модули аккумуляторной батареи (плата питания батареи) самостоятельное использование.

[Описание продукта] 1. В этом наборе используются полностью дискретные схемы, они особенно подходят для студентов, чтобы узнать принцип работы, практика производства и тестирования; 2. Переменный конденсатор использует частотную и амплитудную модуляцию, четырехместный переменный конденсатор, достаточная емкость может быть получена путем подключения двух am единиц параллельно. Этот Четырехместный более распространен than223PThe материал AM двойной переменной конденсатор лучше, чувствовать себя хорошо; 3. Основание печатной платы изготовлено из стекла Волокнистом материале, измерение толщины approx1.5 ~ 1,6 мм, с переключением между дальним и панель green/масло белый, припоя pad распыления, он может быть сварные непосредственно без шлифования; 4. Печатная плата, полученная покупателем, может немного отличаться от образца на картинке, это в основном изменение позиции компонента, Структура Цепи остается неизменной. Этот продукт прошел От пробного производства до модификации и улучшения (это в основном модифицирует проводку печатной платы), и все еще совершенствуется. Обычно небольшие незначительные изменения, если позиция компонента движется немного, небольшие настройки проводки не меняют номер версии, я не буду делать фотографии снова, настоящим заявлено, что; 5. В Руководство содержит схему цепи и схему печатной платы, а также методы отладки и опыт в любительских условиях, для получения дополнительной информации и профессиональных методов отладки, пожалуйста, загрузите или обратитесь к соответствующим профессиональным книгам в интернете; 6. Плата передатчика настраивается 3.5mmone сигнальный кабель для наушников, панели с питанием от батареи являются дополнительными и не Незаменимо, без батареи.

【Use effect】 этот излучатель находится на эффективное расстояние (0,5 ~ 1 риса) внутренний эффект очень хороший, высокий звук отличающаяся хорошей устойчивостью, особенно при прямом радио (например, наша shop636and68-1Type однотрубные машина) слушайте наши наушники с высокой устойчивостью к динамическим катушкам, качество звука почти такое же, как у проигрывателя.

【Kit composition】

【Графическое Описание 】

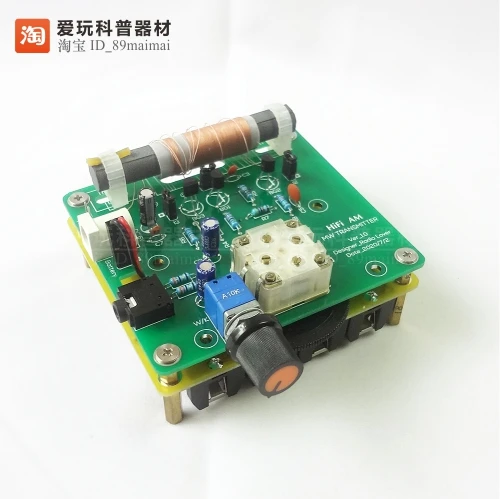

Этот продукт имеет двухслойную штабелируемую структуру, Нижняя плата-это плата питания батареи (опционально, не требуется), внешний источник питания используется для источника питания, а также источник питания через панель питания батареи, В это время его можно легко перемещать и использовать.

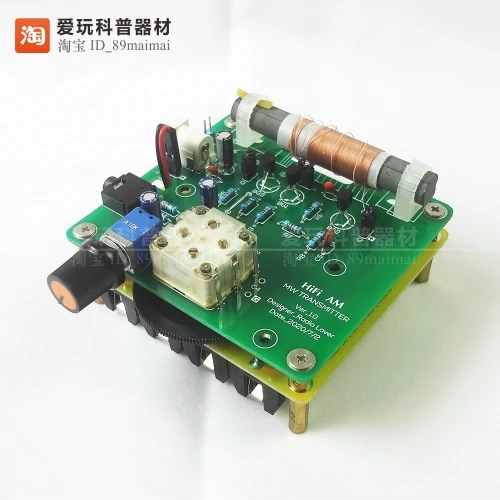

Печатная плата основана на стекловолокне, зеленых и белых символах, очень красиво

На плате есть много интерфейсов, которые просты в изготовлении и использовании

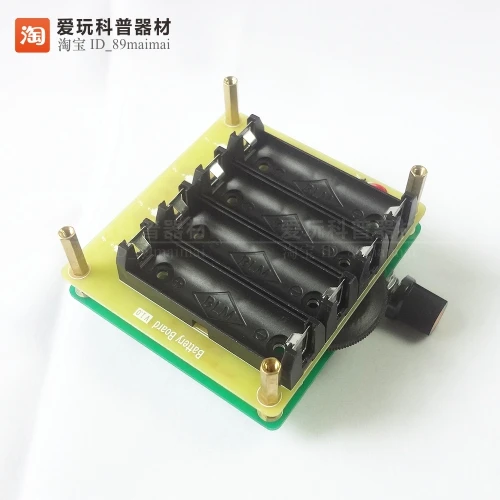

Батареи являются дополнительными, может carry4Grains5No. 1 щелочная батарея. Обратите внимание, что метод установки заключается в том, что батарея опускается, чтобы облегчить разборку и сборку аккумулятора.

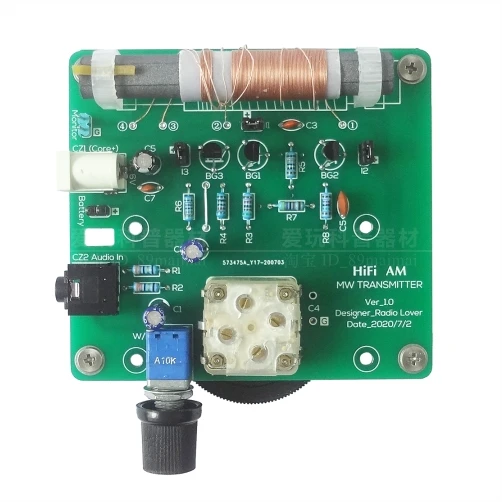

Бортовой интерфейс и функции управления

【Обновление версии В настоящее время на sale1.1edition, than1.0индикатор питания добавлен в версии, остальное остается неизменным.

【Описание коррекции 】 еще не

【Статус дефекта 】 1. Печатная плата асимметрична с обеих сторон (особенно одна панель), будет небольшое естественное изгиб, не влияет на нормальное использование. Могут быть царапины и пыль на базовой поверхности и поверхности медной фольги, а также следы мытья доски; 2. Так как производители печатных плат производят многослойные доски (двухсторонние доски и многослойные доски), в основном, правые amateurDIYI не знакомы с характеристиками одной панели, одиночная панель часто обрабатывается как многослойная доска для металлизации стены отверстия. Как правило, одна панель не требует металлизированной стены отверстия, но если есть металлизированная стена отверстия, Это не Фатальная ошибка, это не повлияет на нормальную работу цепи, только когда сварочные компоненты, требуется большая мощность сварки, повышение температуры паяльника; 3. Медная фольга печатной платы и основание платы скреплены клеем, в течение длительного времени, повторно, многократная пайка, это приведет к падению медной фольги; 4. Некоторые из органических конденсаторов с переменной пленкой хранятся в течение длительного времени, оболочка имеет серый слой, окисление свинца, просто слегка обрабатывайте его, не влияет на использование; 5. Обычный керамический чип конденсатор (Y5Vetc.) конденсатор с керамическим чипом (емкость> 300 ПФ) большая ошибка, номинальная погрешность до + 80%-20%, плохая стабильность температуры, подходит для фильтрации, соединение и другие случаи с низкими требованиями; 6. Магнит антенны слегка Согнут, чем больше размер, тем более очевидным, тем не менее, это не влияет на производительность обслуживания. Магнит антенны очень хрупкий, он сломается в чехол стука и столкновения.

【Этапы производства】 Схема схемы и схема схемы этого набора показаны ниже, параметры сопротивления были сопоставлены с поддерживающими параметрами триода, до тех пор, пока все компоненты сварены правильно, могут работать хорошо, просто Отрегулируйте покрытие ремешка. Если проигрыватель изменяет Триод, в том числе имитирует самоприподнятые компоненты без использования этого набора, есть Отличная возможность того, что генератор не будет вибрировать, колебание сигнала разницы, плохое качество звука, в этот чехол, только в том случае, осциллографа может использоваться (stayMonitorTerminal заземления зонд) отладки медленно, форма волны почти идеальна и стабильна во всей средней полосе, когда модуляция как можно больше, форма волны не должна быть искажена как можно больше.

【Метод отладки】 После сварки набора, подключите источник питания и модуляционный сигнал и запустите машину, сигнал передатчика может быть отсканирован с помощью обычного среднего волнового радио. В это время передатчик может работать нормально, однако диапазон изменения частоты передачи должен отличаться от частоты средней волны, необходимо Регулировка. Измеритель частоты может быть использован для регулировки покрытия частоты передачи, эта бумага вводит метод использования радио в качестве инструмента для регулировки. Используйте цифровое тюнинговое радио со средним волновым диапазоном, отрегулируйте частоту приема радио до самого низкого конца средней волны, Generally525kHz, поверните Частотный циферблат передатчика к Низкий Конец частоты к головке, затем перемещайте катушку на магнитном стержне, чтобы радио получило сигнал от передатчика, это для регулировки низкой частоты. Отрегулируйте частоту приема радио до самого высокого конца средней волны, Generally1605kHz, поверните Частотный циферблат передатчика до высокого конца Частоты до головки, затем поверните винт в верхней части переменного конденсатора с помощью отвертки (заданная емкость), чтобы радио получило сигнал от передатчика, это для регулировки высококлассной частоты. Регулировка высоты. Эффекты низких частот взаимосвязаны, его необходимо корректировать повторно, чтобы быть Стабильный.Требования к рабочей частоте передатчика не должны быть слишком высокими, он может покрывать все средние волновые полосы.

【Метод использования】

Внешний блок питания 6 В постоянного тока (внутренний положительный и внешний отрицательный) Вставьте на гнездо boardCZ1Socket, или will6VThe разъем аккумуляторной батареи подключен к интерфейсу батареи, будьте осторожны, чтобы не ошибиться с положительными и отрицательными полюсами. Вставьте сигнальную линию в цепь boardCZ2Socket и подключите к источнику модуляции сигнала, источнику сигнала Можно использовать мобильный телефон, плеер и т. Д., проигрыватель рекомендуется, мобильный телефон имеет сильные помехи с радио средней волны. Поверните ручку потенциометра, чтобы начать, эффект этого потенциометра похож на потенциометр громкости радио. Включить радио? Найдите Сигнал передатчика и прослушивание. Его также можно использовать в обратном направлении, отрегулировать частоту радиоприема в положение, где нет радиостанции, затем повернуть циферблат передатчика, чтобы изменить частоту передачи, пока радио не воспроизводит сигнал от передатчика.

【Ограничения использования】 1. Этот продукт имеет хороший эффект только в диапазоне рабочего стола, когда радио оставляетЭжектор слишком далеко (exceed1rice), эффект является серьезным снижением, он характеризуется низким звуком и ухудшением коэффициента сигнал-шум; 2. Увеличение напряжения питания может значительно увеличить амплитуду формы волны, однако фактическое Доступное расстояние запуска не сильно изменилось; 3. Система управления потенциометром передатчика, если модуляция слишком высока, Радиодемодуляция будет искажена, форма сигнала самого передатчика также ухудшится, правильное использование заключается в том, чтобы суммировать подходящее положение после многократного использования, сделать тональную систему такой большой, как Возможно и обеспечить качество звука как можно больше, поверните в это положение каждый раз, когда вы используете его, не используйте его в качестве потенциометра громкости радио, чтобы настроить его часто; 4.Мы настоятельно требуем от игроков соблюдения национальных правил управления радио, рациональной практики науки и техники, не пытайтесь увеличить расстояние передачи с помощью внешнего усилителя мощности этого оборудования, в противном случае, связанные с этим законные последствия несет сам осуществитель, это не имеет ничего общего с игрой в народную науку.

【Прочее】 1. О радио, амплитудная модуляция, для принципа излучения, пожалуйста, обратитесь к книгам, связанным с высокочастотными схемами, эта книга не детализирована; 2. Чтобы обсудить принцип работы и производственный опыт радио, пожалуйста, посетите радио руды forumwww.crystalradio.cn.
