Модуль преобразования сигнала от напряжения до тока 0-3 3 В/0-5 В/0-10 В/0-15 в 4-20 мА плата



Сохраните в закладки:

Цена:267,13RUB
*Стоимость могла изменится

Количество:


Новое поступление

Aideepen Applied Store

Aideepen Applied Store

Магазина Aideepen Applied Store работает с 25.03.2021. его рейтинг составлет 91.55 баллов из 100. В избранное добавили 8224 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 4326 наименований товаров, успешно доставлено 15088 заказов. 12441 покупателей оставили отзывы о продавце.

Характеристики

Модуль преобразования сигнала от напряжения до тока 0-3 3 В/0-5 В/0-10 В/0-15 в 4-20 мА плата

История изменения цены

*Текущая стоимость 267,13 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Aug-16-2025 339.64 руб. 346.80 руб. 342.5 руб.
Jul-16-2025 275.8 руб. 281.93 руб. 278 руб.
Jun-16-2025 334.98 руб. 341.56 руб. 337.5 руб.
May-16-2025 331.4 руб. 338.39 руб. 334.5 руб.
Apr-16-2025 264.34 руб. 269.25 руб. 266.5 руб.
Mar-16-2025 326.11 руб. 333.9 руб. 329.5 руб.
Feb-16-2025 323.37 руб. 329.58 руб. 326 руб.
Jan-16-2025 320.1 руб. 326.79 руб. 323 руб.

Описание товара

Модуль преобразования сигнала от напряжения до тока 0-3 3 В/0-5 В/0-10 В/0-15 в 4-20 мА платаМодуль преобразования сигнала от напряжения до тока 0-3 3 В/0-5 В/0-10 В/0-15 в 4-20 мА платаМодуль преобразования сигнала от напряжения до тока 0-3 3 В/0-5 В/0-10 В/0-15 в 4-20 мА платаМодуль преобразования сигнала от напряжения до тока 0-3 3 В/0-5 В/0-10 В/0-15 в 4-20 мА платаМодуль преобразования сигнала от напряжения до тока 0-3 3 В/0-5 В/0-10 В/0-15 в 4-20 мА платаМодуль преобразования сигнала от напряжения до тока 0-3 3 В/0-5 В/0-10 В/0-15 в 4-20 мА платаМодуль преобразования сигнала от напряжения до тока 0-3 3 В/0-5 В/0-10 В/0-15 в 4-20 мА плата

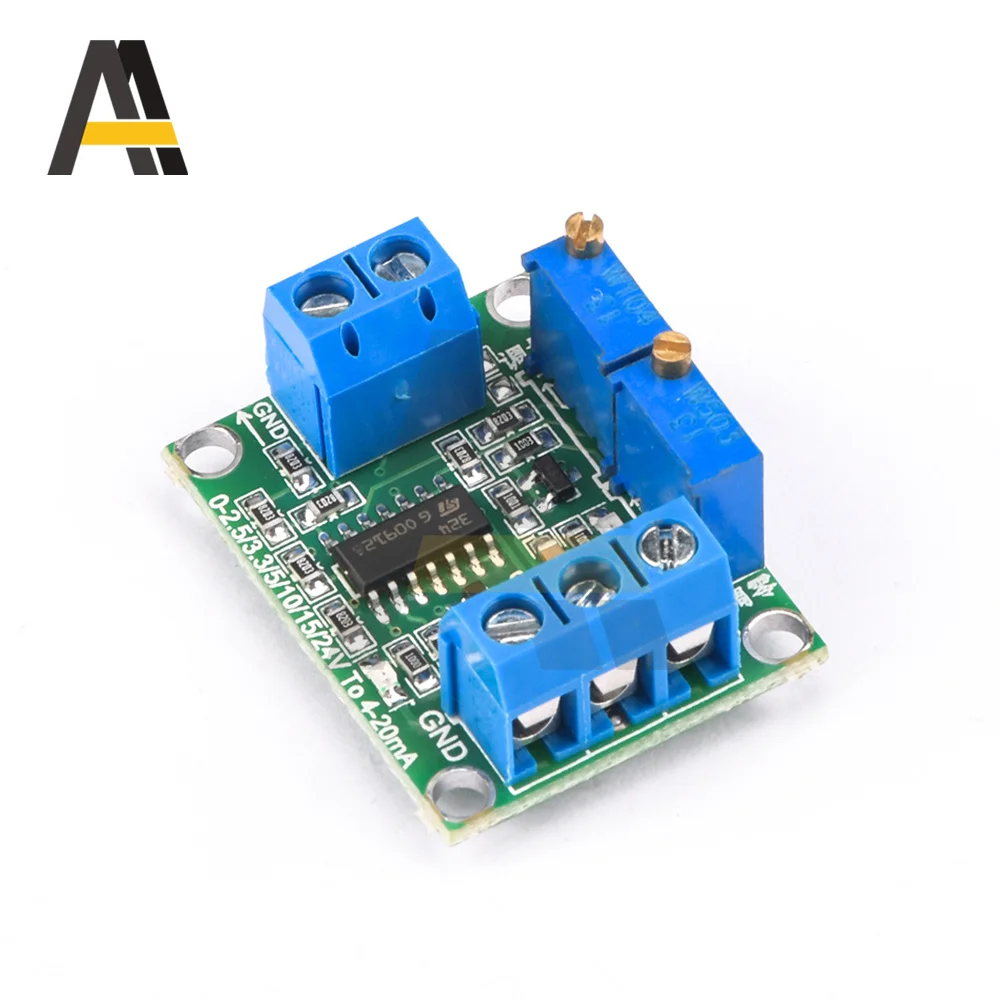

Модуль преобразования напряжения в текущий сигнал 0-3,3 В/0-5 В/0-10 В/0-15 в до 4-20мА преобразователь сигнала



Объясните:

Модуль напряжения в ток может преобразовывать сигналы напряжения 0-3,3 В/0-5 В/0-10 В/0-15 в текущие сигналы 4-20 мА; В процессе передачи сигнала цепи сигнал напряжения изменится, так как расстояние передачи увеличивается слабо, использование передачи тока может избежать ослабления сигнала.



Существует два типа терминалов для этого продукта:

1. Используйте KF301-2 клеммы проводов в качестве входных терминалов напряжения и KF301-3 в качестве выходных клемм напряжения и тока.

2. Применение 2,54 мм Однорядная штырьковые провода, вы можете выбрать припоя вверх или вниз, что удобно для покупателей, чтобы непосредственно подключить к плате в качестве модуля (пожалуйста, свяжитесь со службой поддержки клиентов, если вам нужно выстроить линию).



Инструкции по использованию:

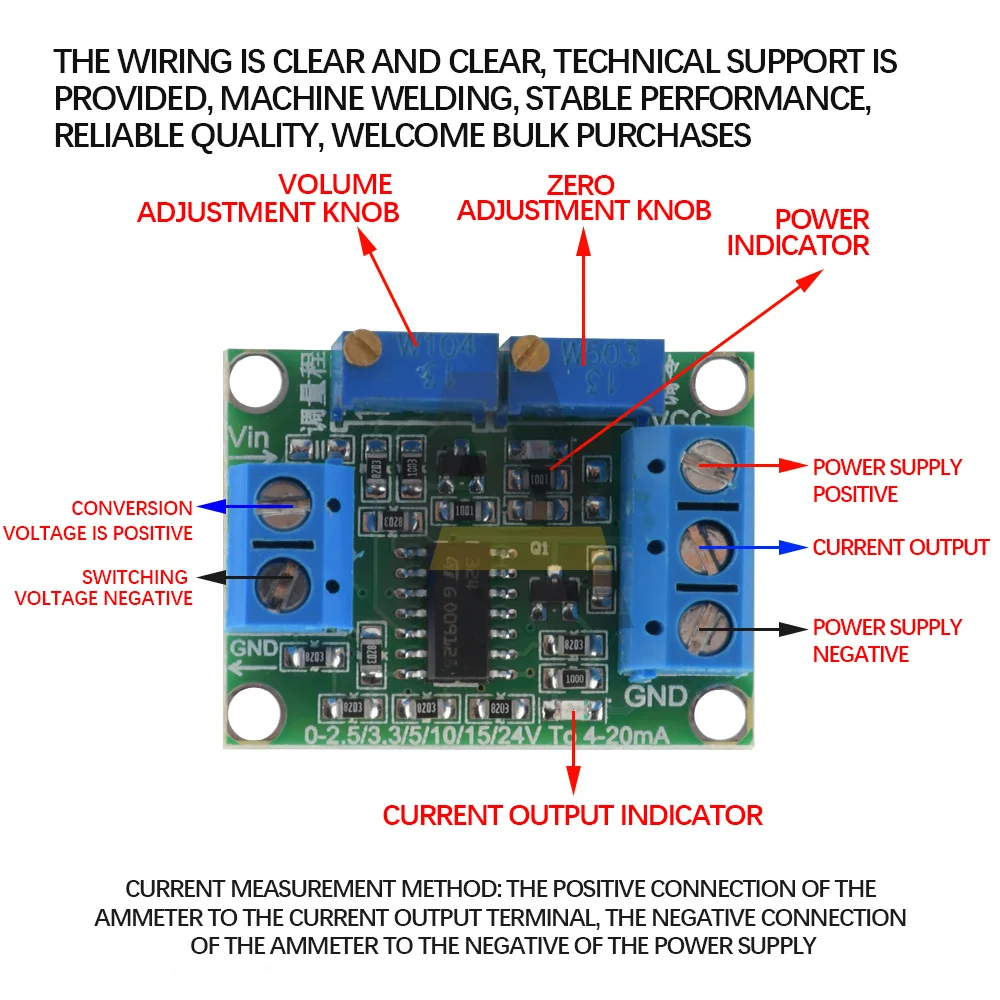

1: После получения модуля Подключите его источник питания, 3 клеммы с правой стороны, верхний положительный и нижний отрицательный выход.

2: нулевая Регулировка: Отрегулируйте конверсионный сигнал напряжения до 0 В, отрегулируйте точку нулевой регулировки, чтобы сделать выходной ток 4 мА. Лучше всего зафиксировать ручку потенциометра клеем после регулировки.

3: Настройка в натуральную величину: Регулировка преобразование напряжения до необходимого в натуральную величину напряжения (например, 3,3 В, 5 В, 10 м, 15V), И отрегулируйте полноразмерный потенциометр, чтобы сделать выходной ток 20 мА. Во время процесса регулировки будет обнаружено, что текущий выходной индикатор поворачивается от слабого к сильному. Лучше всего зафиксировать ручку потенциометра клеем после регулировки.

4: напряжение в пределах входного диапазона может выводить соответствующий ток, а выходной ток-на отрицательный Полюс источника питания.



Пример регулировки:

Например: напряжение источника питания составляет 24 В, вам нужно преобразовать 0-10 В в 4-20 мА

1: Подключите напряжение питания 24 В, положительный полюс 24 В подключен к верхней части трех терминалов справа, И отрицательный полюс соединен с нижним концом трех терминалов справа.

2: нулевая Регулировка: два разъема слева коротко замыкаются, и ручка нулевой регулировки настраивается, чтобы сделать выходной терминал (середина трех терминалов справа) 4ма.

3: Отрегулируйте диапазон: Подключите верхний левый конец к 10V, который должен быть преобразован, а нижний левый конец к отрицательному электроду напряжения, которое необходимо преобразовать. Отрегулируйте регулятор диапазона так, чтобы выходной терминал (середина трех терминалов справа) равнялся 20мА.

4: напряжение, которое будет преобразовано, изменяется в пределах 0-10 в, а выходной ток меняется линейно в пределах 4-20 мА.



Упаковочный лист:

1 * модуль преобразования сигнала
