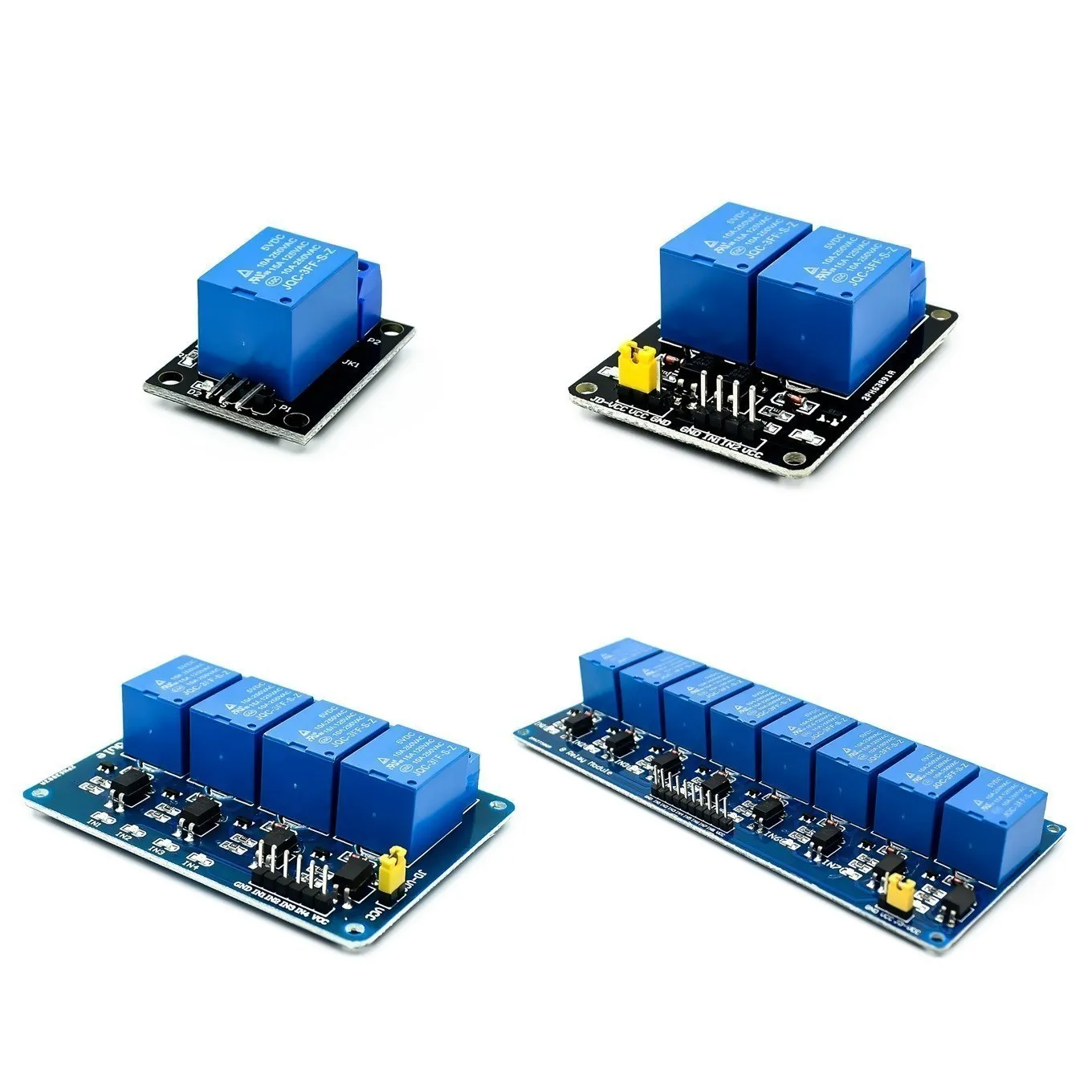

1 2 4 8 канальный релейный модуль постоянного тока 5 в с оптроном низкоуровневая

1 2 4 8 канальный релейный модуль постоянного тока 5 в с оптроном низкоуровневая

Описание товара:

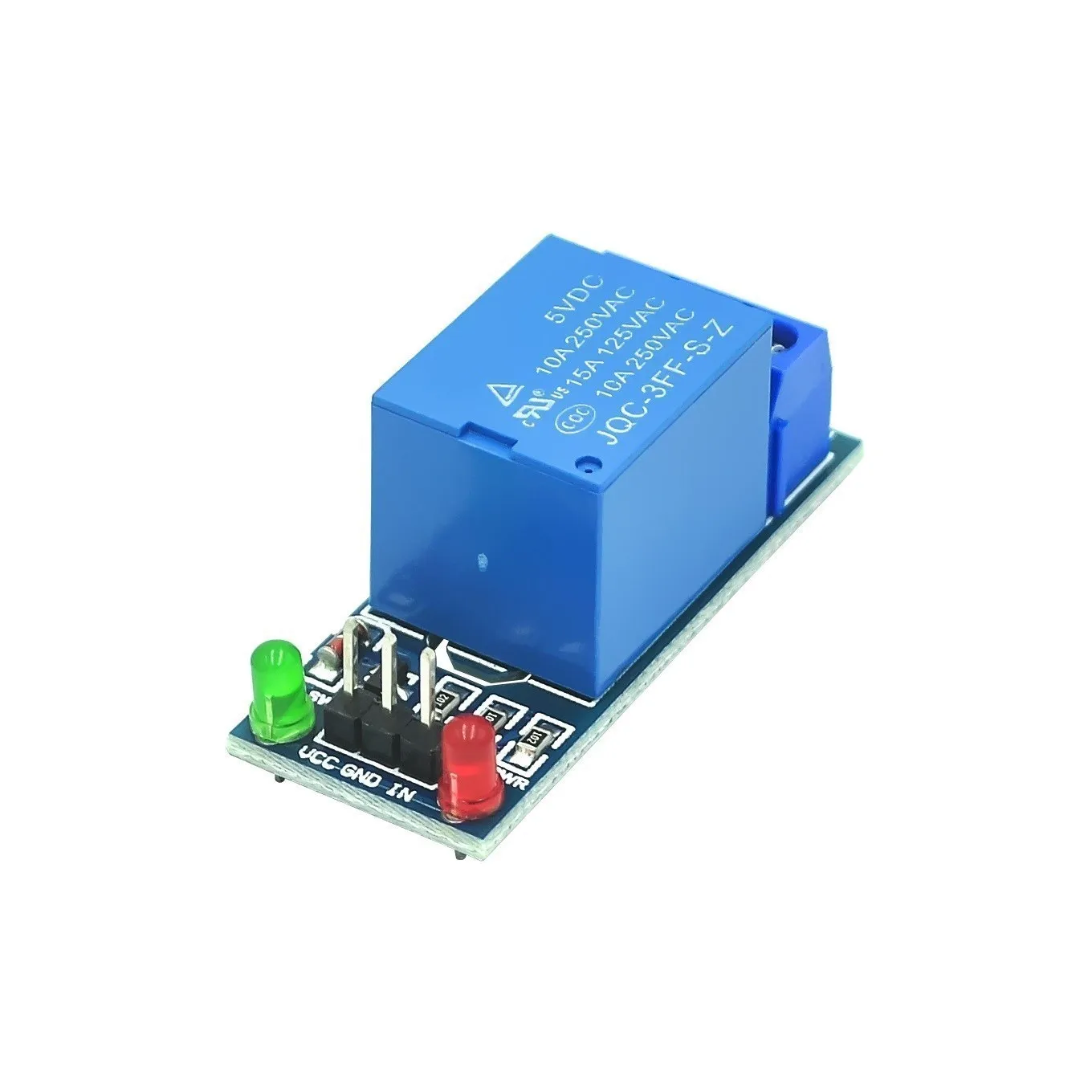

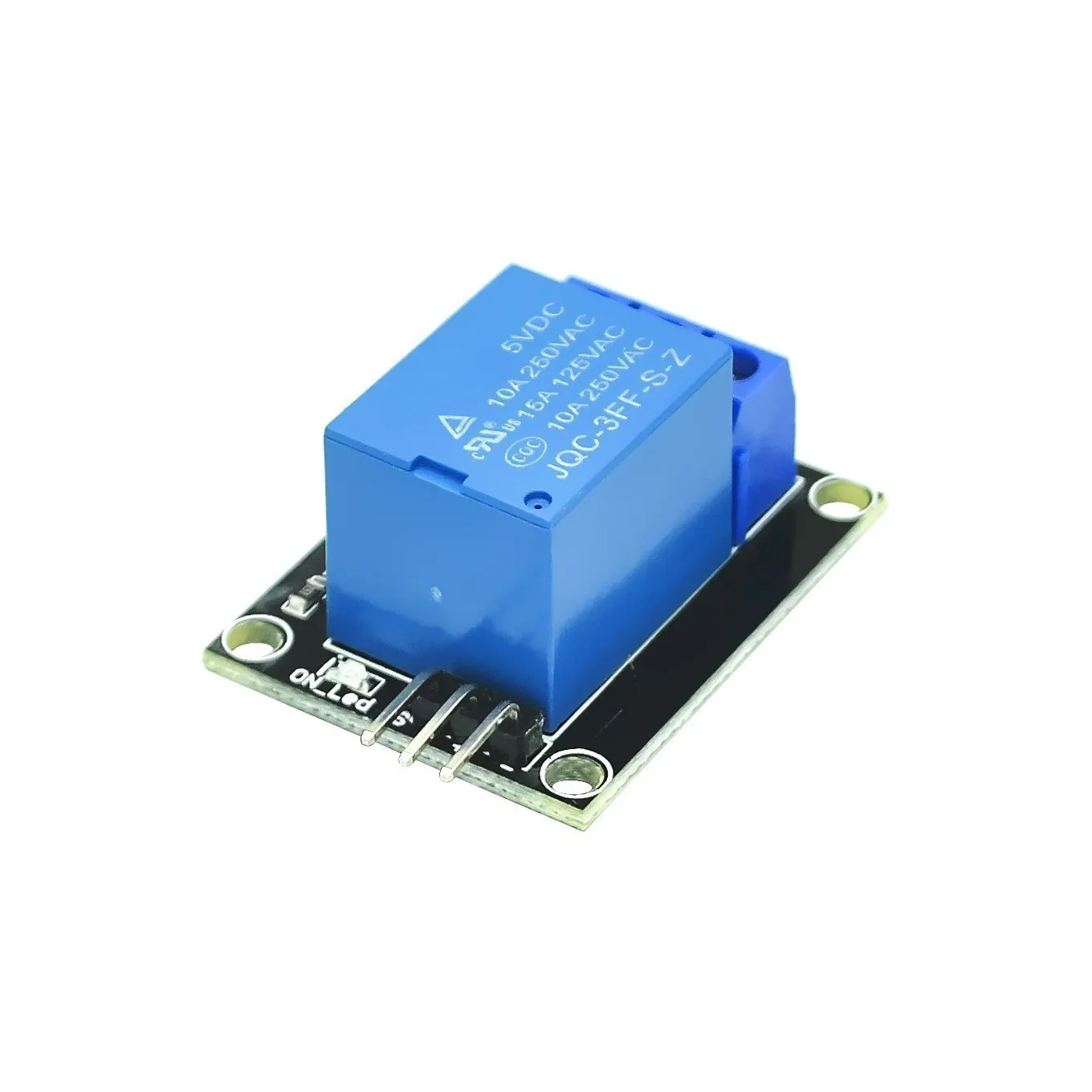

1 канальный релейный модуль

• Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока
• Ток триггера: 5 мА
• Рабочее напряжение: 5 В
• Размер модуля: 50x26x18,5 мм (Д х Ш х В)
• Четыре крепежных болта отверстия, диаметр 3,1 мм
• DC +: положительный источник питания (VCC)
• DC-: отрицательный источник питания (GND)
• В: может быть реле управления высокого или низкого уровня
• НЕТ: нормально открытый релейный интерфейс
• COM: реле общего интерфейса
• NC: нормально закрытый релейный интерфейс

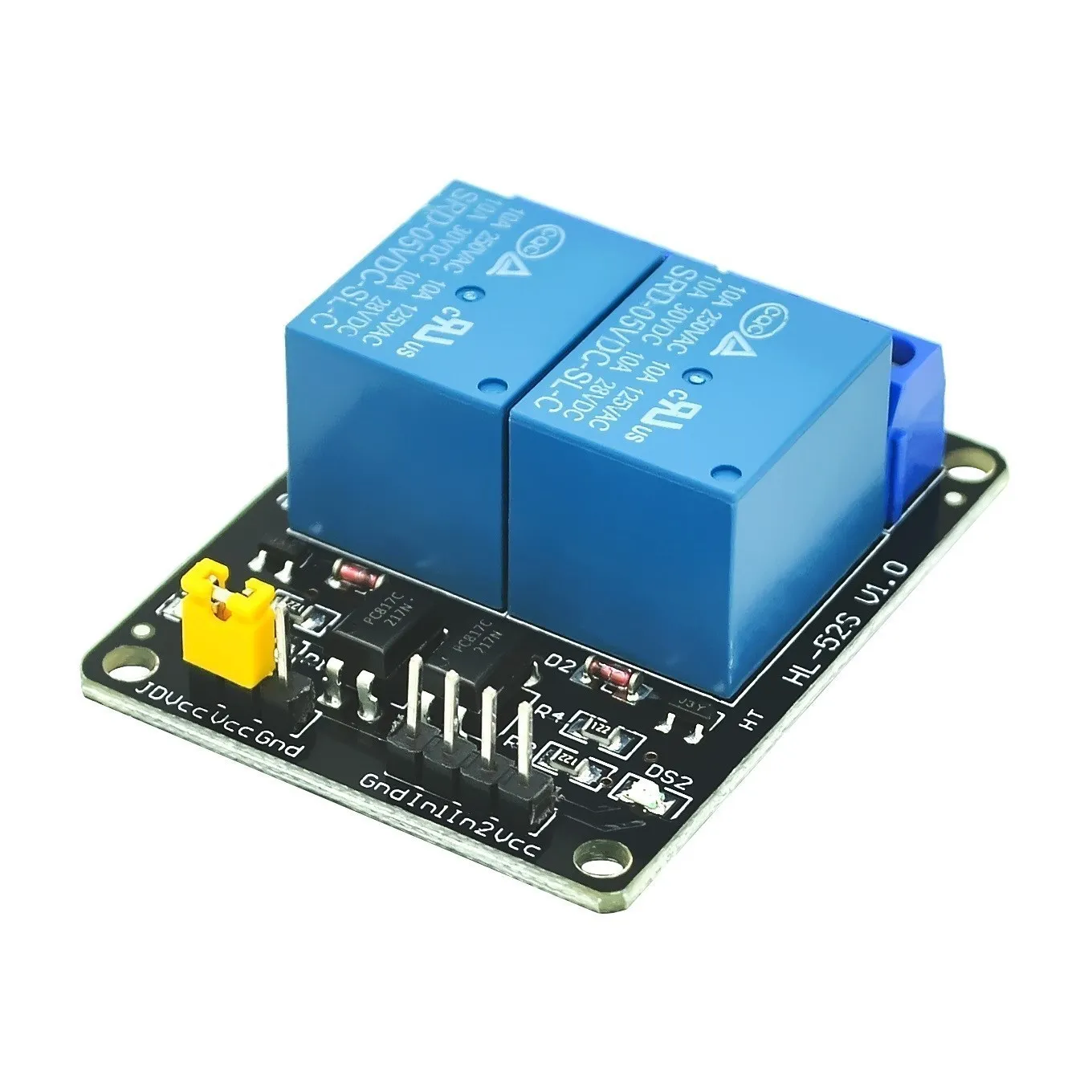

• 2 канальный релейный модуль
• 1 Размеры: 50,5 мм (длина) * 38,5 мм (Ш) * 18,5 (В) 2 Вес: 31 г 3. Цвет печатной платы: черный 4 доска четыре недели с четырьмя винтами отверстий, диаметр отверстия 3,1 мм, просты в установке и фиксированной 5 реле высокого качества свободные музыкальные реле SPDT. Обычный терминал, нормально открытый, один нормально закрытый терминал 6 оптопары изоляции, хорошее анти-помех 7. Низкая тяга, высокий выпуск. Индикатор состояния энергии светильник, выключается светодиодный статус релиза 8.VCC системы питания, JD_VCC реле питания. Вы можете подключить джемперы Электрические параметры: Напряжение питания: 5VDC, 12VDC Ток: более 100 мА Нагрузка: 250 в 10 А переменного тока или 30 в 10 А постоянного тока Проводка: VCC: система положительного питания GND: отрицательная мощность системы В1-ин2: реле управления портами

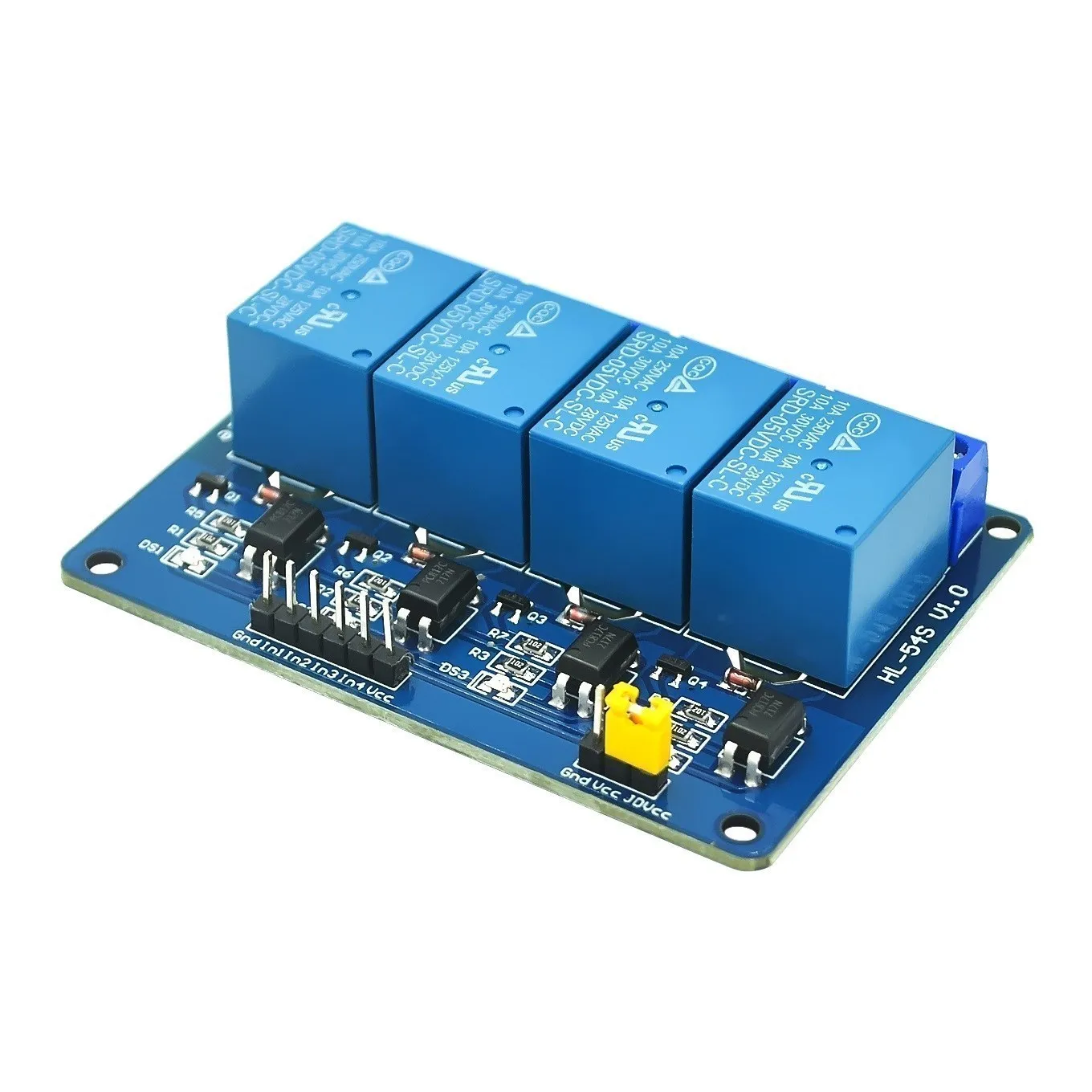

• 4-канальный видеорегистраторРелеВыходные модули,РелеВыходные Контакты250A 10A.ВходВ 1,IN2,IN3, IN4,Сигнальная линияНизкийЭффективно.VCC, GNDВход питания,БанкаРелеОтдельныйМощностьПоставкаРелеМощностьВходJD-VCC.


  Использование:

  1,ПоддержкаВсеУправление MCU.

  2,ВПромышленный сектор;

  3, PLCКонтроль;

  4, Умный домКонтроль

• 8 канальный релейный модуль

• Особенности

  Использование реле высокого тока, AC250V 10A DC30V 10A Свяжитесь с некоторыми независимыми проводами, безопасными и надежными Стандартный интерфейс, может быть расширен в различных досках разработки С фиксированными винтовыми отверстиями для легкой установки Подходит для различных платформ, таких как 51/AVR/ARM Описание модуля: 1, модуль соответствует международным стандартам безопасности, области контроля нагрузки и региональ изоляции; 2. С использованием двухсторонней FR-4 печатной платы, высокопроизводительный процесс производства чипов; 3. С использованием аутентичного релейного управления свободной музыкой; 4, с инструкциями по реле, отсоедините, отсоедините не светит; 5. Вход сигнала имеет низкий сигнал, часто начинающийся с общего терминала будет включен; 6. Реле может управлять различными устройствами и нагрузкой; 7 , 8 и 8 нормально открытый нормально закрытый контакт; 8, синий KF301 клеммы к линии управления более удобны. 9, Размер модуля: 138 м * 56 мм * 18,5 мм (Д * Ш * В), вес: 120 г 10 с 4 крепежными отверстиями для болтов, отверстие 3,1 мм, шаг 131 мм * 49,5 мм 11, завершены 100% функциональным испытанием и испытанием стабильности Два интерфейса модуля: 1, VCC: 5 в источник питания, подключенный к положительному 2, GND: 5 в источник питания, подключенный к отрицательному 3. IN1-IN8: триггер, активный низкий Релейные выходы: 12-интерфейс командной строки, интерфейс может быть непосредственно подключенный к все версии, дружественный 1, NO1 - NO8: обычно открытые релейные интерфейсы, реле перед свободным после того, как тянуть коротко с COM 2, COM1 - COM8 реле общий интерфейс 3, NC1 - NC8: нормально замкнутое реле интерфейса замыкается с COM назад, после пуста Низкий уровень 5 в твердотельное реле:

  Описание товара:

  1. Omron 5V твердотельное реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A. 2. Размер: 1 способ: 25*34*25 (длинный * широкий * высокий) 2 способа: 55*33*25 (длинный * широкий * высокий) 4 способа: 57*55*25 (длинный * широкий * высокий) 8 способов: 106*56*25 (Д * Ш * В) 3. Входная мощность: 5 В постоянного тока (160 мА) 4. Входное контрольное напряжение сигнала: Высокий уровень модуль: (0-2,5 V состояние реле низкого уровня) (3,3-5V состояние высокого уровня реле) Низкий уровень модуль: (0-2,5 V состояние реле низкого уровня в выключенном состоянии) (3,3-5V состояние высокого уровня реле) 5. Есть 2,54 булавки и синий KF301 терминала линии управления элементах обеспечивается повышенное удобство.

  Входная секция:

  DC +: подключите источник питания положительным (в соответствии с напряжением реле) DC-: подключите источник питания отрицательным CH1: 1 релейный модуль сигнальный триггер терминал (низкий уровень триггера активный) CH2: 2 релейный модуль сигнальный триггер терминал (низкий уровень триггера активный) CH3: 2 релейный модуль сигнальный триггер терминал (низкий уровень триггера активный) CH4: 2 релейный модуль сигнальный триггер терминал (низкий уровень триггера активный)

  Высокое и низкое значение:

  Триггер высокого уровня относится к стороне триггера сигнала (IN), а отрицательный источник питания имеет положительное напряжение между положительным и источником питания, как правило, подключается к стороне триггера, когда триггерное боковое напряжение или триггер достигают триггерного напряжения, реле тянется. Низкоуровневый триггер относится к напряжению между сигнальным триггерным терминалом и отрицательным терминалом источника питания OV, или напряжение триггерного терминала ниже, чем напряжение положительного терминала источника питания. Когда напряжение достаточно низкое для запуска, реле вытягивается, отрицательная сторона источника питания подключена к триггерной стороне триггера, так что реле тянется.

  Электрические параметры:

  Версия напряжения Quiescent текущий рабочий ток триггер напряжения триггер тока 1 канал 5V 0mA 12.5mA 0-2,5 V 2mA 2 5V 0mA 22.5mA 0-2,5 V 2mA 4 5V 0mA 48mA 0-2,5 V 2mA 4 5V 0mA 102mA 0-2,5 V 2mA

  Руководство по эксплуатации:

  1. Блок питания: мощность должна быть постоянного тока, напряжения и напряжения реле, чтобы соответствовать 2. Метод подключения: Когда ТРИГГЕРНАЯ сторона уровня триггера сигнала, реле будет подключено, устройство имеет электричество и работает Меры предосторожности: 1. Блок питания: Питание должно быть DC, 5 в источник питания 2. Модуль управления клеммой напряжения: Этот модуль может использоваться только для контроля переменного тока, не может контролировать постоянный ток.
