Примечание: он был откалиброван до 0.3%, пожалуйста, не восстанавливайте параметры по умолчанию (точность параметров по умолчанию составляет 0.5%)


Отправка 6 штук 0.1% точности сопротивления для проверки точности: 1k. 3k. 9k. 10k. 100k. 40 Ом





HC HP-это набор красных зажимов, а LC LP-набор черных зажимов

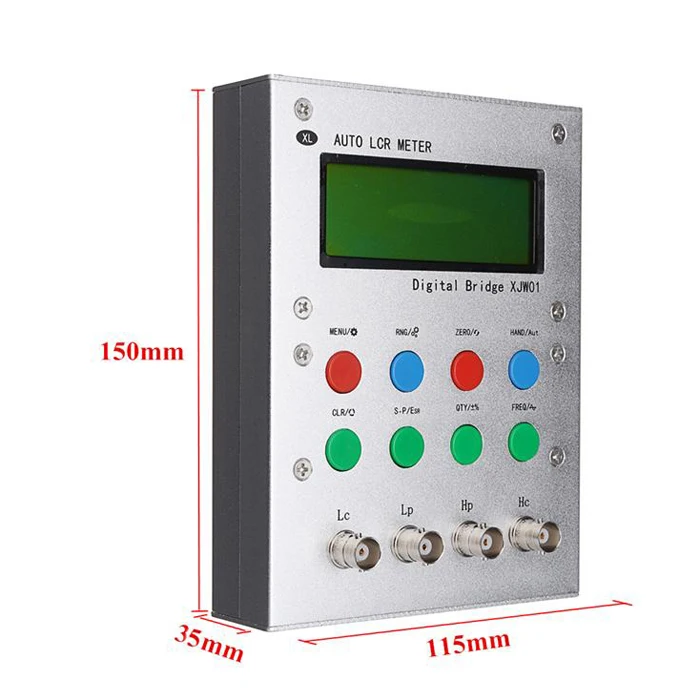

XJW01 сделай самИнструкции по использованию цифрового моста

Аппаратная версияV3.0Версия программного обеспеченияV5.5

Диапазон L 0.05uh -- 2000h R 0,1Миллиом-- 20МегаC 1p -- 20Метод wan wei

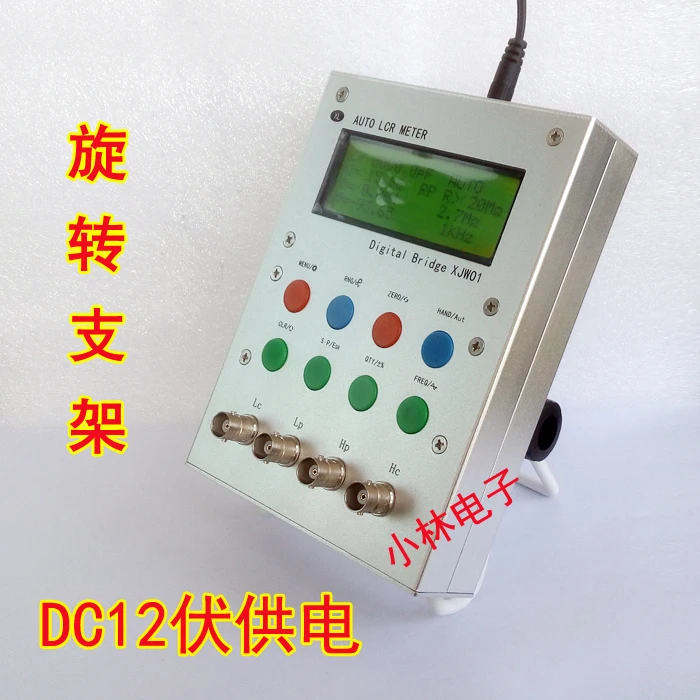

Этот мост use12V1APower питания адаптер,

Оптический адаптер для кошек Huawei, произведенный в стандартном Huntkey(Разборка),Также не меняйтеДругие производители источника питания!

Примечание: как с батареей :( в трех1860Подключите один элемент к батарее0,3 VПадение давления диода и10Ток Ома ограничительный резистор плюс один0,5Amp предохранитель. Предотвращает отключение чипов питания в момент переключения и выключения)

HC HPКак набор,Красный зажим.LC LPКак комплект, hei jiaДа, тест на связь не является положительным или отрицательным.

Не измеряйте электрический элемент. Разрядите конденсатор перед тестированием конденсатора.

Пожалуйста, не Подключайтесь к земле, также не прикасайтесь к другим заряженным объектам!

Включите источник питания, откройте переключатель.

Первый экран displayLCRDigital Bridge авторская информация

Затем введите рабочее состояние: 2004 экранный дисплей:

Сделай Сам LCRЦифровой мост

Функциональные свойства:

⑴ Epiphany1999.9Count, sub-Display999.9Count ⑵ Измерения частоты: 100 Гц/1 кГц/7,8 кГц

⑶ Измеренные значения напряжения: 0,2 Vrms

Output Выходное сопротивление: 40 Ом

⑸ Основная точность: 0.3%

⑹ LCRAutomatic идентификация/ручное измерение

Compensation открытая схема/Компенсация короткой калибровки

Основной фирменный дисплей: дисплей субучастия: Диапазон отображения субучастия:

Cp: конденсатор в параллельном режиме Q: фактор качества Q: 0,000-999,0

Cs: емкость в режиме in-line D: коэффициент потери D: 0,000-9,999

Lp: индуктор параллельного режима θ: фазовый угол θ: -179,0-+ 179,0

Ls: индуктор в режиме in-line Rp: эквивалентный параллельный резистор Rp: резистор в параллельном режиме ESR: эквивалентный резистор серии

Rs: резистор в режиме in-line Xp: эквивалентный параллельный коэффициент

Xs: эквивалентная серия

1. Подключите тестовый зажим для первого сбросаСброс цепи/короткого замыкания.

Автоматический режим измерения,

Нажмите вместе без зажима измерительных зажимов «Возврат к нулю»Ноль (с)Ключ может быть выполнен1 кГц 7,8 кГц 100 ГцРазвертки открыть сброс

Зажим для короткого замыканияСогласноНоль (с)КлючСброс короткого замыкания

После запуска короткое замыкание, очевидно, не нулевое.Может быть очищен от короткого замыкания и открытого замыкания.

Кроме того, при замене различных тестовых приборовДля сброса

2.Если вы нажметеРучная работа(L) КлючДля переключения в ручной режим,

Три частоты должны быть ручнымиСогласноНоль (с)Каждое короткое замыкание открытой цепи очищается один раз

3.Сброс после первого теста6Только резистор, мост является нормальным, если он точен.

(40Европа1K 3K 9K 10K 100K)

4 ..Измеренное внутреннее сопротивление батареи:С измерением профиля резистора,Выдерживающее напряжение400 -- 630 вВ1 мкФ-5 мкФ

В левые и правые»CbbЕмкость струнного сустава тест, эта емкостьEsrНизкое, высокое давление и безопасность.

Первый тестCbbВ постоянной ёмкости, универсальный конденсатор изEsr1Затем проверьте общийEsr2, Эквивалентное сопротивление батареиEsr2-esr1

Примечание: все измеренные цифры скачут, общие могут быть только квалифицированы, а не количественные. Если веревка высокого качества высокого давленияCBB

Использование операции:

1、 Автоматическое измерение

Когда инструмент после загрузки,По умолчанию (Авто) Автоматический образец идентификационного элемента,

Диапазон автоматического переключения, частота замеров по умолчанию 1 кГц.

В автоматическом режиме прибор автоматически распознает характеристики импеданса измеренного объекта.

Автоматический выбор. Основные параметры очень подходят для параллельного режима серии.

Автоматический режим измерения, параллельный режим серии зависит от импеданса измеренного объекта.

Сопротивление высокое (>10 кОм) Выберите параллельно, Сопротивление низкое (<10 кОм) Выберите серию.

2Параметры измерения в режиме L/C/R

Выбор основных параметров, по умолчанию в boot stateAUTO, нажмите кнопку «ModeC-L-R» (X)

Параметр выбирается в свою очередь следующим образом: «Авто → AUTO-C → AUTO-L → AUTO-R → Авто»

Модель серии «ESR», параллельная модель «RP» Xs/xpтолько в основной параметрической системе (резистор), которая активируется при вас.

3Выбор серии-параллельный режим измерения,В соответствующем режиме основных параметров нажмите «s.p/esr(R)”ключ,

Параметр выбирается в свою очередь следующим образом: «AUTO- → P → S → AUTO-».

4、 Частота измерения,Этот мост provided3A частоты тестпоинт: 100 Гц/1 кГц/7,8 кГц

Загрузка по умолчанию frequency1KHz, нажмите кнопку «FrequencyFREQ» (F)

Вы можете выбрать различные частоты измерения 1 кГц → 7,8 кГц → 100 Гц → 1 кГц» 。

5Открытая схема/Компенсация короткой калибровки,Нажмите, когда замерный зажим открывается или короткое замыкание ключ «Return-to-zeroZERO(C)»

Схема развертки/Компенсация короткой калибровки.

(Измерительный зажим открывается в соответствии с «возвратом к нулю (с)» ключ используется для сканирования и очистки открытого контура. Зажим для короткого замыкания CKey для сброса короткого замыкания)

6、 Ручной режим,Нажмите в любом режиме измерения «рука (L)»

Можно войти в этот режим (ручной режим), выпустить ручной режим «рука (L)» ключ.

В этом состоянии доступен ключ «Range(RNG)», диапазон переключения «40R → 1K → 10K → 100K → 40R».

Отображает следующее:

И идентификация серии, сопротивление-Reactance

Измерение емкости (индуктора)

QThe значение

Идентификация ручного режима, частота измерения, основной диапазон,

7.Относительное измерение В режиме измерения нажмите"ПараметрКол-воКлюч(В), Без звукового сигнала.

Текущее измерение записано и введен режим относительного измерения. Нажмите еще раз"Параметр(Q) Кол-во”Ключ,

Или переключатель режима, и так далее, выпадет относительное измерение.

В режиме относительного измерения, вторичный параметр отображает относительную погрешность между измеренным объектом и записанным значением., представление-процент. Диапазон:-99.9%~+ 99.9%

XJW01 сделай самРуководство по поиску неисправностей для цифрового моста Xiaolin

AМост не заряжен, явление2004 годЭкран не светильник, причины и решения:

Три чипа в свою очередь слева направо.LM358 AO4622 MP1584EN

II,Boot2004 годЭкран отображает две линии черных квадратов., причины и решения проблем

1. 12 ВАдаптер поврежден, низкое напряжение, замена.

2.После выключения10Секунд, пожалуйста, не спешите загружаться, легко разбивается, подождите несколько минут, а затем загрузится.

3.Повреждение программы с одним чипом, Процесс повторного сжигания

4.Повреждения внутреннего блока питания, вам нужно заменить.

Три. Не может быть нормально измерено с помощью, сопротивление не может точно определить сопротивление, емкость, погрешность индуктора и Большие весы.

1.Случайно измеренный заряженный конденсатор, цепь зарядки. Пробой моста тест на переднюю защиту диода,

Все винты можно прикрутить оболочкой, установочной панелью,BNCГибкая линия,

Не Режьте, не снимайте клавиатуру, обнаруживайте, что замена поломается самостоятельноIN4148.

2.Клипсовый сердечник открытой цепи, или короткое замыкание провода и экранированный провод, Используйте мультиметр для измерения использования ca,

Откройте зажим иBNCПервый самостоятельный ремонт.

3.Проведите проверку мостика на зажиме, откройте цепь и очистите от короткого замыкания, клипса добавили вместеНоль,Сброс короткого замыкания.

Тестовые зажимы не зажимаются вместе, в соответствии сНоль,Сброс схемы открытия.

4.Отклонения в данных калибровки моста, вам нужно восстановить значение параметра по умолчанию.

Для восстановления значений параметров по умолчанию:

Согласно«Меню»Меню (м)Ключ5Секунд для входа в главное меню.

Затем нажмите «диапазон (RNG)”(R)Чтобы войти в режим калибровки

Продолжение дополнительного нажатия5ВремяНоль (с)Ключ

Загружает значение по умолчанию: Z0ПодСтаньте76 Z = X.00(X = 1 --- 15)

СогласноРучная (L)Сохранить!(В этот чехол, зуммер не)Является восстановлением по умолчанию,

Затем нажмитеМенюКлюч, а затем нажмитеCLR (X)Вы можете отказаться, чтобы вернуться в состояние измерения

Восстановить значение по умолчанию, вы открываете, сброс короткого замыкания,

Можно измерить, в этом чехол точность лучше, чем0.5%

Реальная Таблица испытаний моста:

Таблица испытаний резистора(Поставляется6 только резисторЭто как на первом фото белоу25 Вт синий0.1% точность)

Таблица испытаний ёмкости выглядит следующим образом:

Таблица испытаний индуктора:
