Heltec Relay Smart BMS 4S 200A 500A 7S 8S 10S 13S 14S 16S 20S 32S lifepo4 bms BT UART 485 CAN для литиевого аккумулятора 3 7

Heltec Relay Smart BMS 4S 200A 500A 7S 8S 10S 13S 14S 16S 20S 32S lifepo4 bms BT UART 485 CAN для литиевого аккумулятора 3 7

Предложение

Ниже 200A выберите 2 реле достаточно


Выше 200A Выберите 3 шт реле


Если используется как тяжелый грузовик, запуск. Выберите 4 шт реле

Фетр

Требования к напряжению 10 ~ 20V ~ 55V ~ 120V

Динамический само-Потребляемая мощность: ≤ 1,5 W

Статическое самопотребление: ≤ 50uA

Режим запуска системы: внешний мягкий переключатель сигнала триггера

Оценка SOC разница: ± 5%

Баланс тока: 60 мА

Рабочая температура: -40 ~ 85 °C

Поддержка аккумулятора: 3-4S, 6-16S .17-24S

Диапазон сбора напряжения с одной струной: 0 ~ 5 В

Ошибка сбора однострунного напряжения: ± 10 мВ FS

Общий диапазон напряжения батареи: зависит от спецификаций

Общая ошибка сбора напряжения батареи: ± 100 мВ FS

Диапазон заряда и разряда: >500A

Ошибка сбора тока при зарядке и разрядке: ± 2%

Диапазон сбора контроля температуры NTC: -40 ~ 125 °C

Ошибка контроля температуры NTC: ± 1 °C

Коммуникация:

1 * UART поддержка протокола Modbus

1 * изолированный интерфейс RS485, поддержка протокола Modbus

1 * Независимый интерфейс CAN2.0B

Тройной литиевый аккумулятор

Защита от перезаряда: 4,25 в

Защита от заряда: 4,15 В

Задержка обнаружения заряда: 1000 мс

Разрядки и защита от отключения питания: 2,7 V ± 0,1 V

Разряда выпуска защиты: 2,9 V ± 0,1 V

Задержка обнаружения разряда: 1000 мс

Зарядный ток никель-металл: Кол-во струны * 4,2 V

Непрерывный ток: 200A ~ 500A

Защита от перегрузки по току: 200А * 3-8 раз

Задержка обнаружения перегрузки по току: 3000 мс

Защита от перегрузки по току: отключите нагрузку

Защита от короткого замыкания: загрузка короткого замыкания через защитную панель (без прямого короткого замыкания BMS)

Температура зарядки и разрядки: ≥ 75 °C

Сброс соцоборудования: <50 °C

Диапазон условий: -20 °C ~ 85 °C

Открытие условия сбалансированный перепад давления: 0,02 V-0,05 V

Батарея Lifepo4

Защита от перезаряда: 3,65 в

Защита от заряда: 3,55 в

Задержка обнаружения заряда: 1000 мс

Разрядки и защита от отключения питания: 2,4 V ± 0,1 V

Разряда выпуска защиты: 2,6 V ± 0,1 V

Задержка обнаружения разряда: 1000 мс

Зарядный ток никель-металл: Кол-во струны * 3,6 V

Непрерывный ток: 200A ~ 500A

Защита от перегрузки по току: 200А * 3-8 раз

Задержка обнаружения перегрузки по току: 3000 мс

Защита от перегрузки по току: отключите нагрузку

Защита от короткого замыкания: загрузка короткого замыкания через защитную панель (без прямого короткого замыкания BMS)

Температура зарядки и разрядки: ≥ 75 °C

Сброс соцоборудования: <50 °C

Диапазон условий: -20 °C ~ 85 °C

Открытие условия сбалансированный перепад давления: 0,02 V-0,05 V

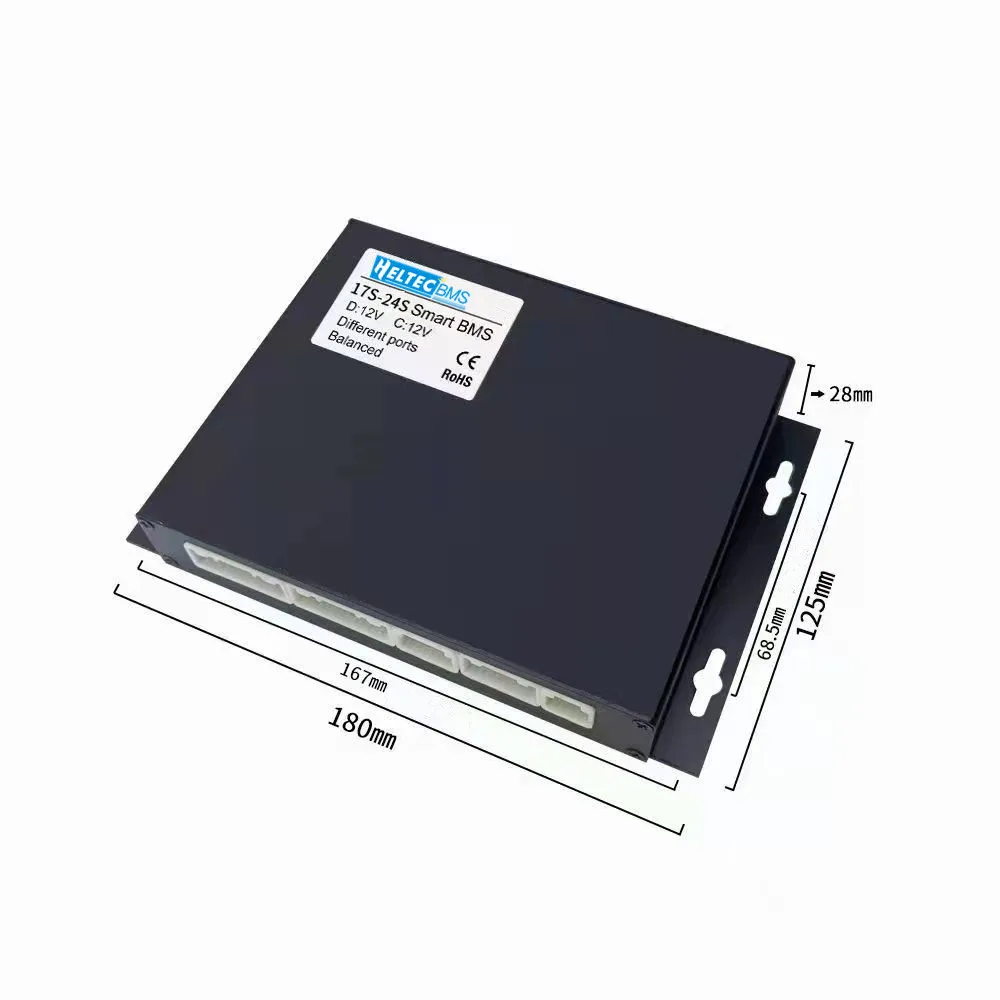

4S/8S BMS Размер одинаковый

Выше 8S

Схема реле управления

Совместим с аккумулятором.

Приложение Изменяет параметры, поддерживает Li ion и lifepo4

Схемы продукции

Он может управлять 2-4 реле для управления выключением питания, подключения к датчику холла и шунту, а также зарядки и разрядки различных портов.

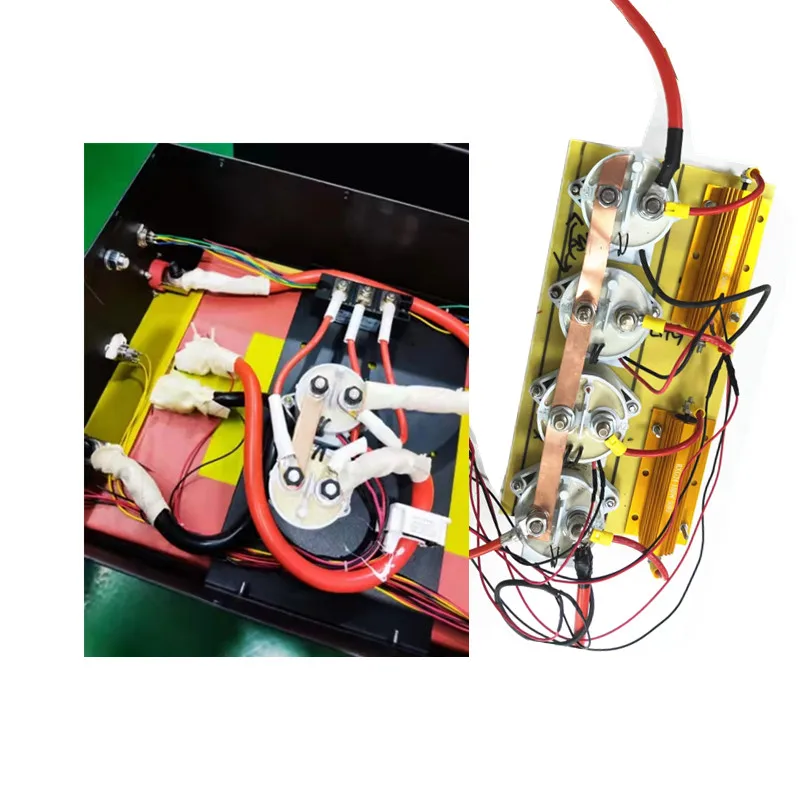

Реле постоянного тока

Клиенты должны оснастить свои собственные реле, выбрать требуемый ток и поддержать выбор, чтобы отрезать положительный или отрицательный провод.

Можно использовать различные основные реле с удобным выбором и более стабильным использованием.

3s-4s собирается шунтом и 6s-24s собирается датчиком холла.

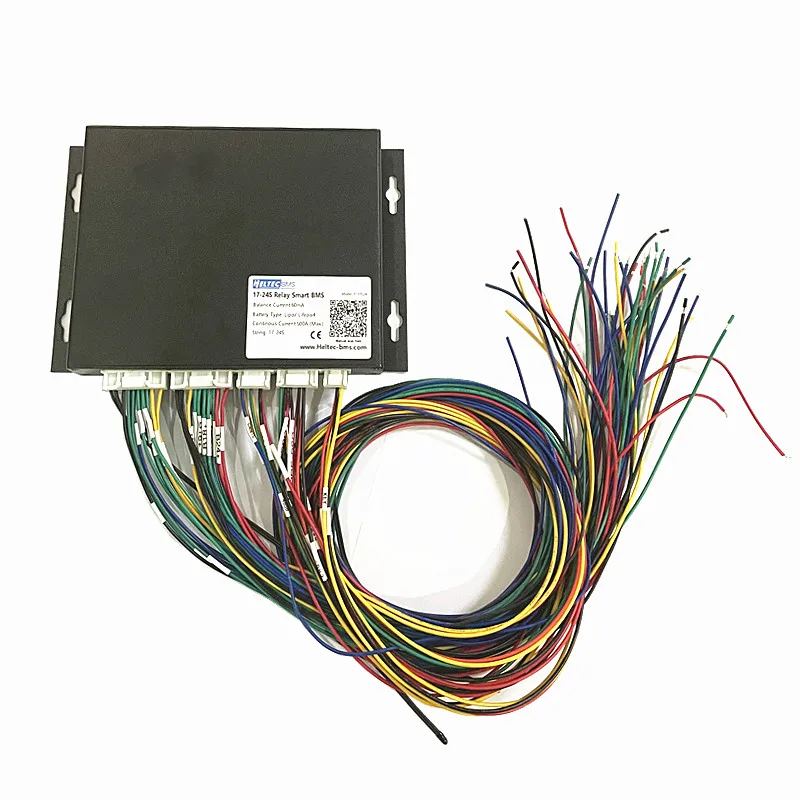

Метка кабелей

Каждый кабель имеет соответствующую отметку, чтобы облегчить клиентам определение соответствующей функции

Модуль Bluetooth

Bluetooth передает сигналы, мобильный телефон APP получает информацию, и эффективное расстояние составляет в пределах 10 метров.

Приложение

Вы можете просмотреть состояние батареи и настроить параметры BMS по телефону Bluetooth APP. Если вы не знаете, как использовать его, пожалуйста, свяжитесь с нами, чтобы получить руководство на английском языке.


Примечание: iPhone может просматривать только параметры, но не может регулировать параметры.

Функция баланса

После установки напряжения батареи разница между 0,02 V-0,05 V, она автоматически включится, остальная часть ток будет 60mA.


* Эта балансовая мощность может играть только вспомогательную роль. Если фактическое отклонение большое, требуется специальный баланс

Программное обеспечение для ПК

Наша разработка и адаптация программного обеспечения PC BMS PC поддерживает параметры мониторинга, изменение конфигурации и другие функции. Примечание: он должен использоваться с модулем UART или RS485 к USB. Пожалуйста, свяжитесь с нами для покупки, если вам это нужно.

NTC

Продукт имеет 3-4 температурных датчика длиной 500 мм. Он может собирать информацию о текущей температуре батареи.

Подключение
