Введение:

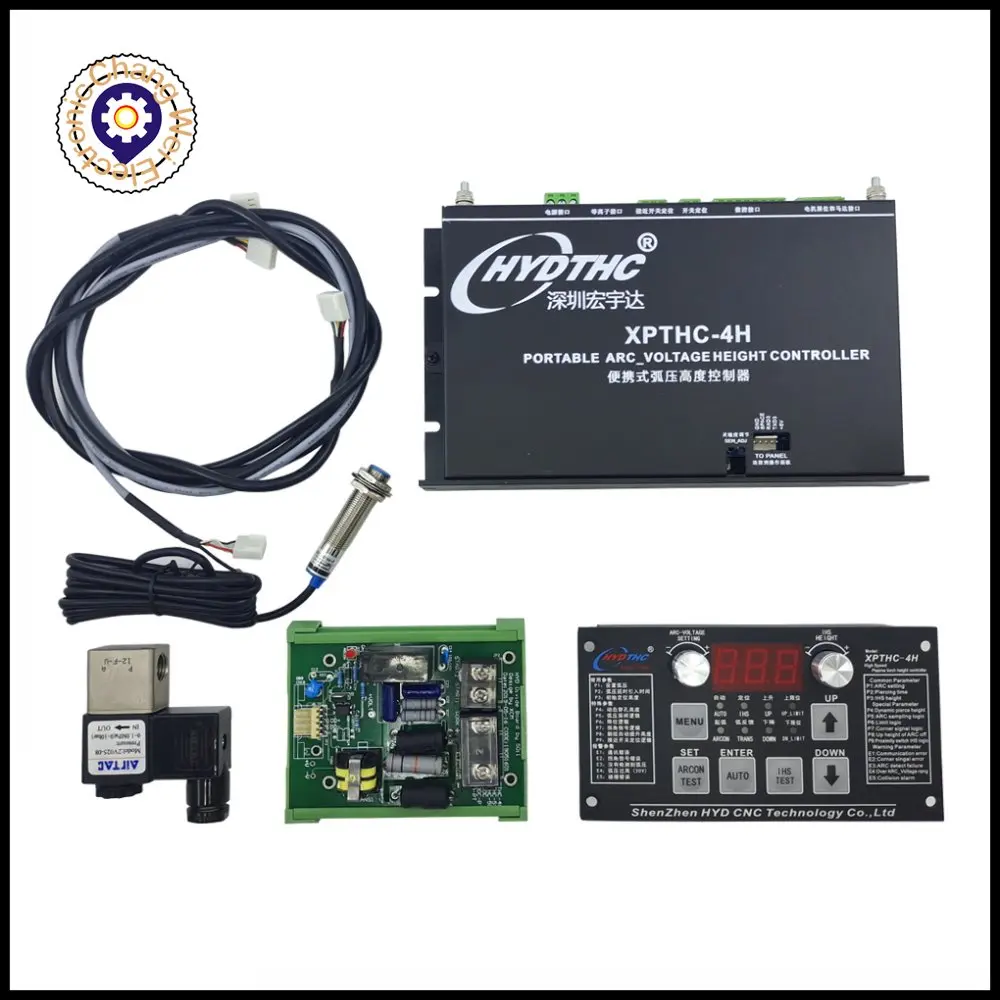

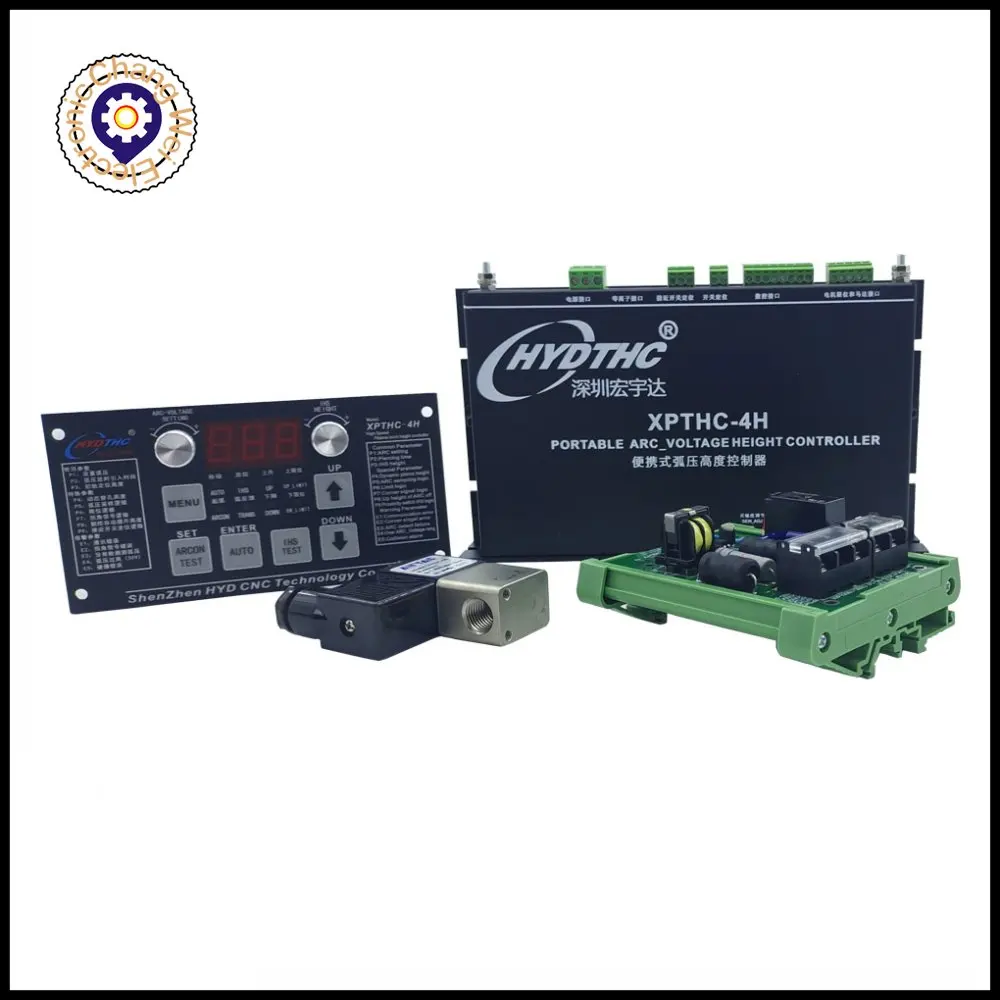

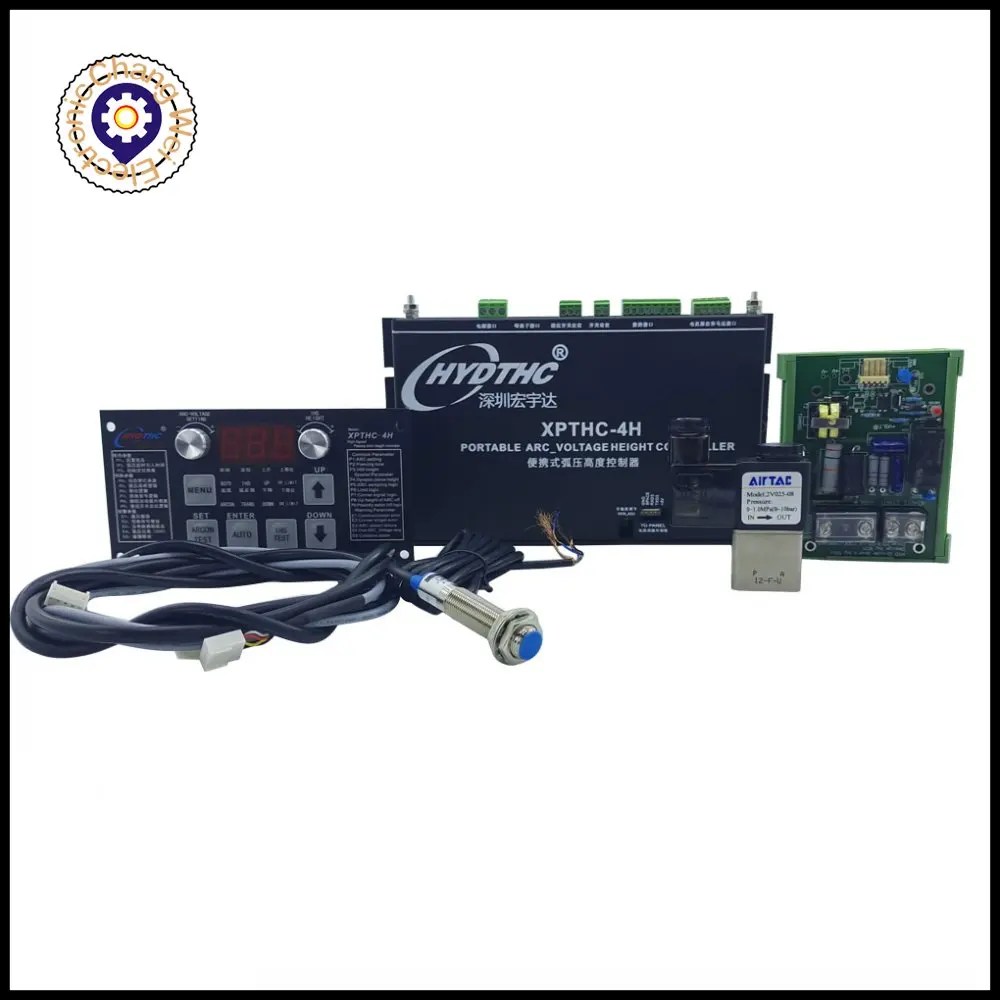

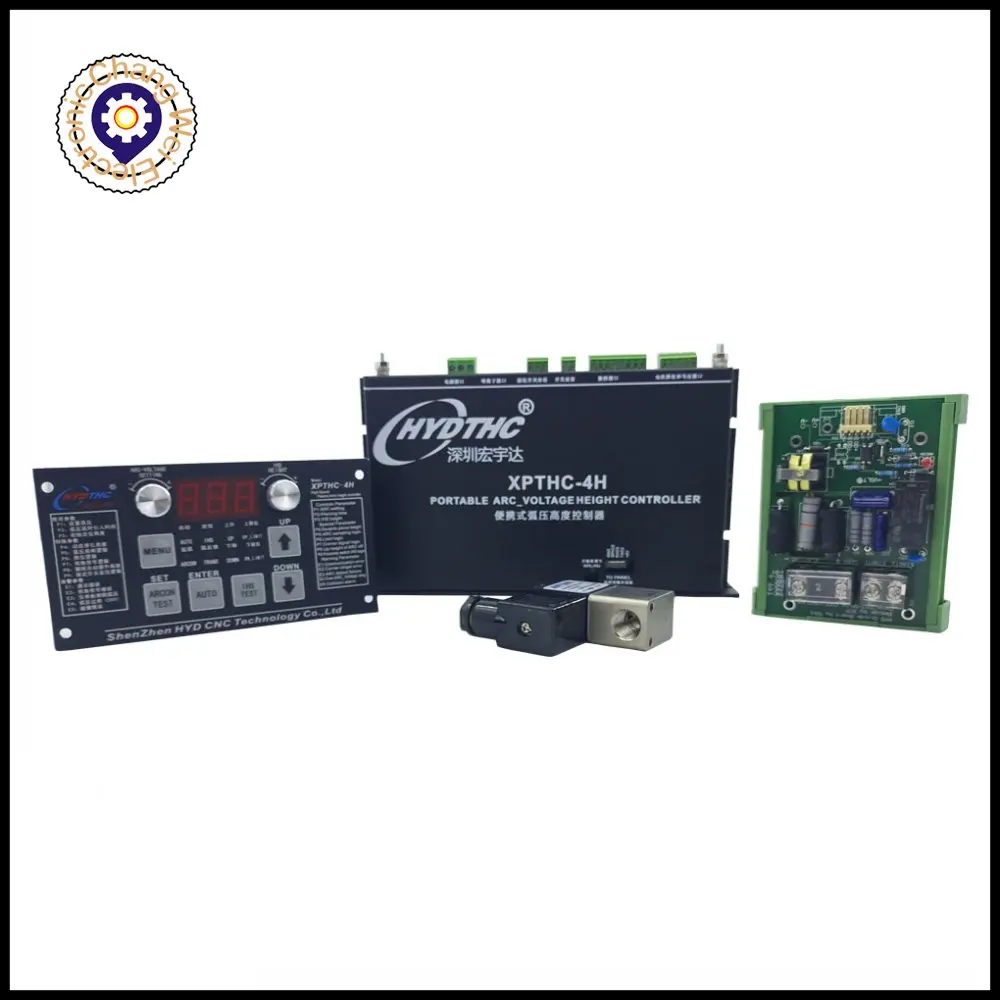

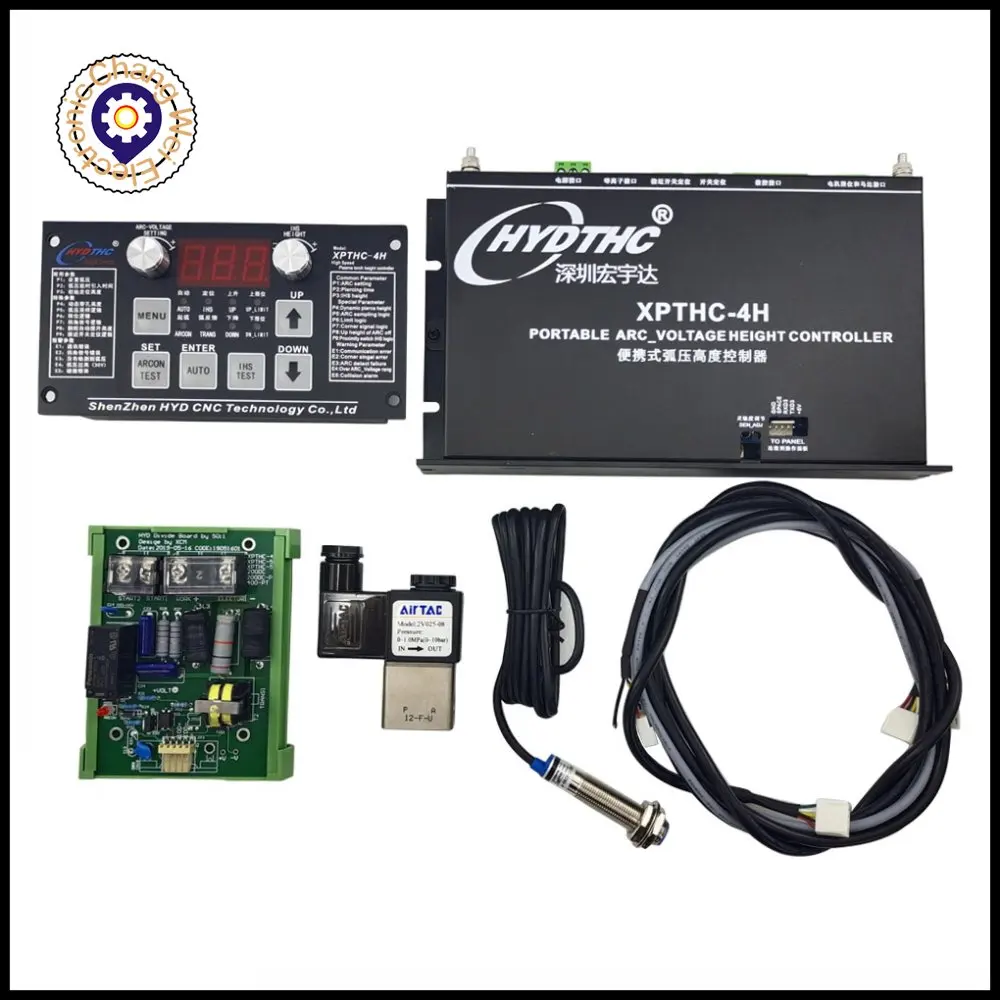

XPTHC-4 Главный блок управления 1 * Панель управления 1 * делитель напряжения arcing 1 * Панель управления и хост-Кабель связи 1 * Переключатель приближения 1 (DC12-24V, тип NPN нормально Открыть Нет, расстояние обнаружения 2 мм) * 2 кабеля управления запуском дуги

XPTHC-4 контроллер высоты-это совершенно новый контроллер высоты, который объединяет многолетний опыт проектирования и использования HYD
Контроллер высоты компании. Она разработана специально для портативной и Настольный станок с ЧПУ с многодисковой 32-битный процессор ARM. Плазма
Контроллер управления высотой дугового напряжения разработан с высокой надежностью, высокоскоростными следующими и многофункциональными характеристиками,
С учетом преимуществ высокого контроля в реальном времени аналоговой цепи


Основные параметры и характеристики:

Рабочее напряжение: AC24V + 10%, 50 Гц/60 Гц или DC24V ± 20%;
Адаптированный Двигатель: DC24V DC мотор, максимум 25 Вт
Режим привода: ШИМ (режим модуляции ширины импульса)
Выходной ток: 0.1A-1A
Рабочая температура: контроллер высоты-10 ватт 60 ℃
Метод первоначального позиционирования: Тип переключателя начальное позиционирование и датчик приближения начальное позиционирование
Режим работы передачи: Обнаружение напряжения дуги, включение выхода, 200 мА оптопара OC выход ворота.
Соотношение делителя напряжения: внешний 50:1 неизолированный делитель напряжения; Внутри хоста 1:1 изолированный делитель напряжения.
Точность: ± 1V ∽ ± 3V, связанных с Инструкция мотор и комплекцию
Адаптируется к скорости подъема фонарь: 1 м/мин дальность 3 м/мин (пожалуйста, свяжитесь с поставщиком, если скорость превышает эту скорость)
Установка дуговой сварки Диапазон напряжений: с алюминиевой крышкой, 50В ∽ 250V
Режим защиты от перегрузки: регулирование скорости ШИМ, отзывы о токе
Максимальная скорость резки и отслеживания: 12000 мм/мин (с исходным напряжением и скоростью двигателя подъемного корпуса пользователя
Степень и чувствительность).

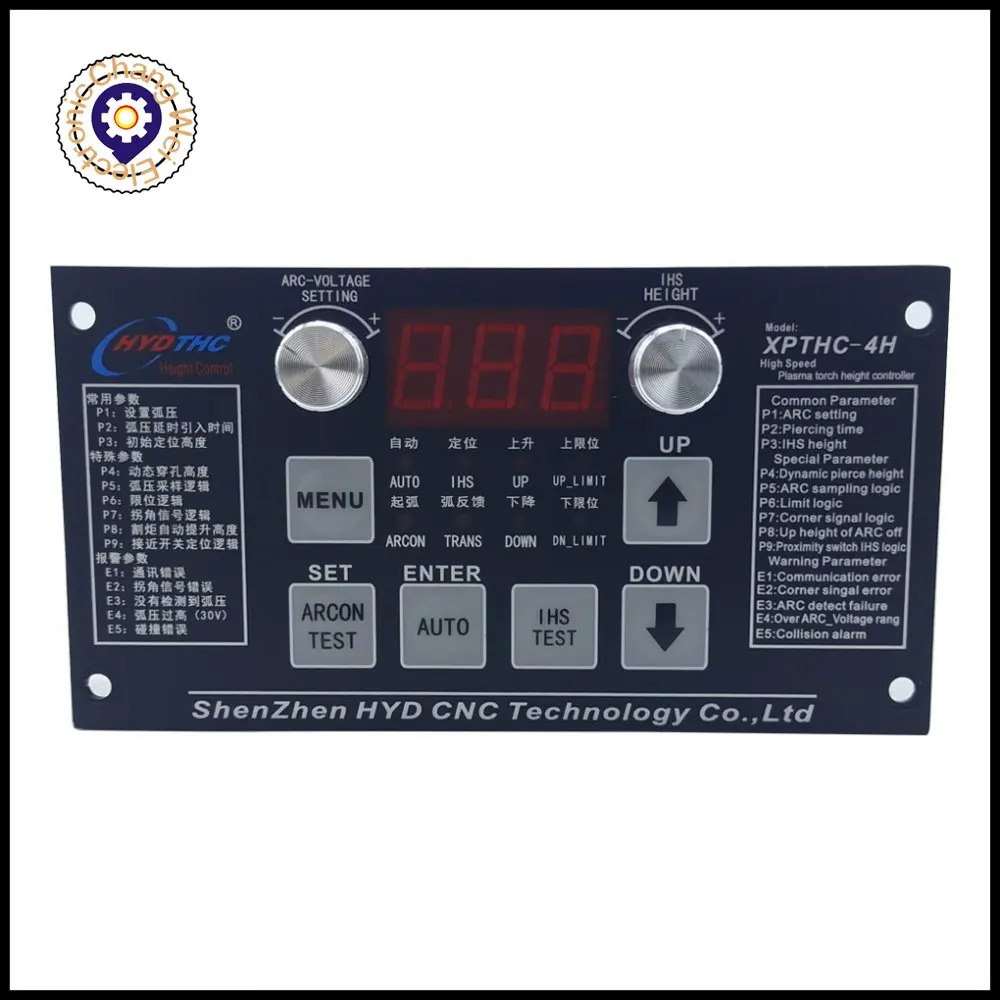

1. Встроенный метод установки. Соединение между операционной панелью и хостом контроллера принимает режим связи, и расстояние может быть до 10 метров. Панель управления может быть встроена в панель управления пользователя. Хост контроллера может быть установлен различными способами.
2. В режиме реального времени. Автоматическая высота контроллера режущего фонарь может быть изменена в любое время.
3. Высокая надежность. Контроллер высоты XPTHC-4 использует 5 групп изолированных источников питания для реализации изоляции ввода/вывода, изоляции выборки напряжения дуги, изоляции привода, изоляции позиционирования и изоляции управления.
4. Два режима настройки напряжения дуги: A. Настройка режима дугового напряжения: Установите напряжение плазменной дуги для работы через рабочий интерфейс, чтобы напряжение дуги можно было отрегулировать для работы при установленном напряжении дуги. Это традиционный метод работы. B. Режим выборки дуги напряжения: после того, как контроллер высоты контролирует фонарь резки для завершения позиционирования и запуска дуги, система числового управления начинает работать и включается Автоматическая регулировка высоты. В это время регулировка высоты дугового напряжения будет установлена в соответствии с дуговым напряжением, обнаруженным при включении автоматического. Дуговое напряжение используется для регулировки высоты, которая подходит для небольшой плазменной и плазменной резки с ЧПУ, которая требует конической резки.
5. Высокая чувствительность. Когда XPTHC-4 автоматически регулирует высоту, Если фактическое напряжение дуги изменяется на 1 в, увеличение будет контролировать напряжение двигателя для изменения между 2 В ~ 4 в без колебания. Таким образом, Пусковое напряжение подъемника оказывает большое влияние на точность контроллера высоты. По этой причине наша компания разработала новый высокопроизводительный портативный небольшой подъемный корпус для предотвращения столкновений специально для портативного использования. Пусковое напряжение двигателя составляет всего 1 ~ 2 В. С регулятором высоты, он может достичь наилучших характеристик регулировки и достичь наилучшего эффекта резки. Скорость подъема подъемного кузова составляет 2000 мм/мин, и она может выдерживать вес 10 кг. Добро пожаловать на покупку.
10

Полностью автоматический рабочий процесс
После того, как система CNC высылает «режущий сигнал», регулировка высоты напряжения дуги автоматически завершает начальное позиционирование → Пуск дуги → Обнаружение напряжения дуги
→ Динамическая перфорация promotion→ перфорация delay→ перфорация completion→ Управляйте станком, чтобы начать работу после получения CNC сигнала завершения перфорации
Запуск и включение автоматической регулировки высоты до конца резки. (Примечание: функция динамической перфорации отсутствует в режиме выборки) Автоматическое первоначальное позиционирование
Начальное позиционирование делится на метод определения позиционирования контактного переключателя и метод позиционирования контактного переключателя. Обратите внимание, что контроллер высоты не может
Используйте метод позиционирования контакта с защитным колпачком. А. Метод обнаружения позиционирования контактного переключателя: (Используйте микропереключатель, установленный внутри подъемного корпуса, пожалуйста, обратитесь к схеме проводки)
XPTHC-4 микропереключатель должен быть нормально открыт. Во время процесса первоначального позиционирования фонарь для резки опускается и прикасается к доске.
Триггер микро-переключатель после завершения материала, и режущий фонарь немедленно поднимается до начальной высоты позиционирования через высоту позиционирования
