Автомобильный видеорегистратор декодер для передней камеры заднего вида Audi A6L/A7

Автомобильный видеорегистратор декодер для передней камеры заднего вида Audi A6L/A7

Автомобильная камера заднего вида

Автомобильная камера переднего вида

Автомобильный HD оригинальный экран для обновления видео

Для Audi A6L/A7 2010-2012

Рис. 1:

Автомобильная камера заднего вида

Автомобильная камера переднего вида

Автомобильный HD оригинальный экран для обновления видео

Для Audi A6L/A7 2010-2012

Рис. 2:

Рис. 3:

Пожалуйста, внимательно прочитайте руководство по установке перед использованием этого продукта

Меры предосторожности:

1. Для всех процессов разборки и сборки, пожалуйста, используйте соответствующую силу и принять защитные меры, чтобы избежать повреждения оригинальные аксессуары для автомобиля;

2. При установке изображения заднего хода отдельно, пожалуйста, извлеките питание от шнура питания заднего хода декодера, и не допускается подсветка заднего хода;

3. При установке универсального 360 панорамного рекордера, Пожалуйста, подключите 360 панорамную спусковую линию камеры заднего вида к светильник заднего хода и 360 хост-ТРИГГЕРНАЯ линия к линии обнаружения декодера;

4. При установке VGA выделенного 360 панорамного рекордера, нет необходимости подключать любые провода, просто установите видео выход и протокол линейки на 360 интерфейсе.

Метод установки

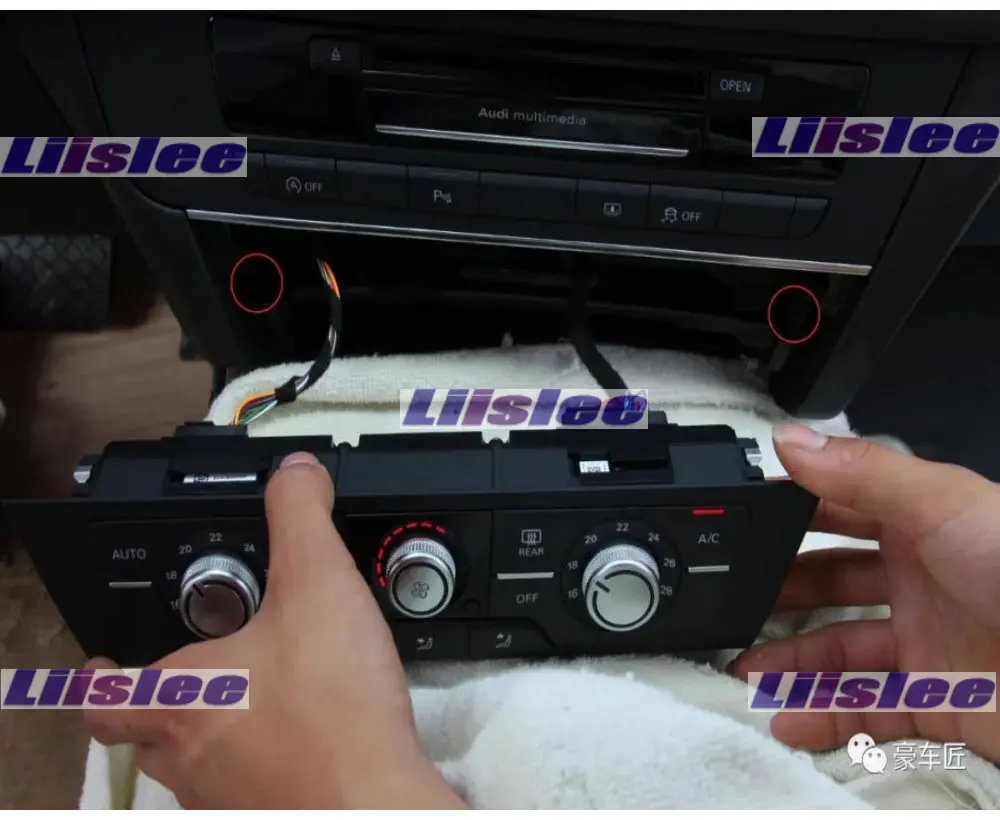

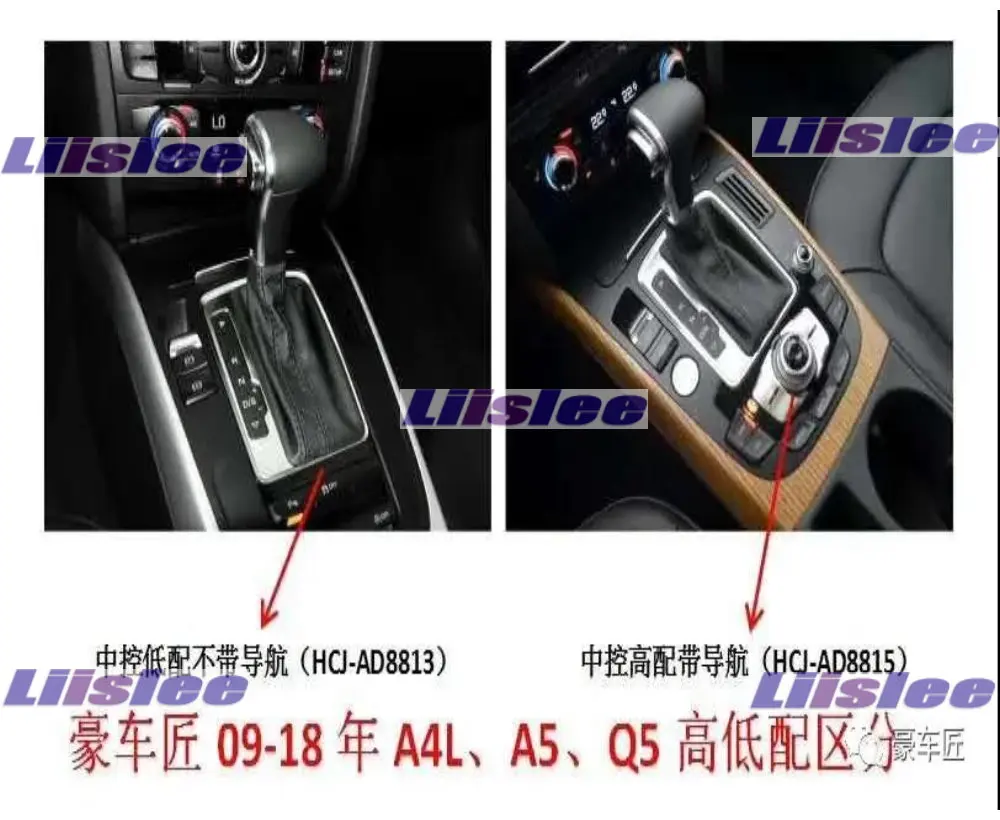

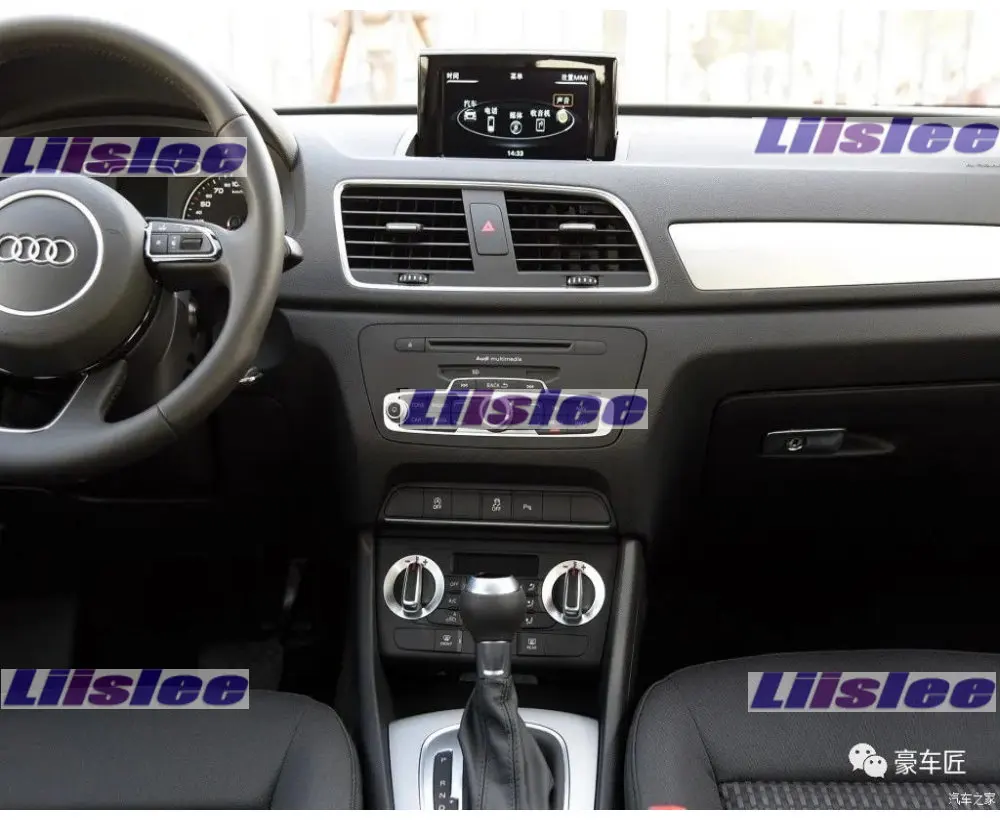

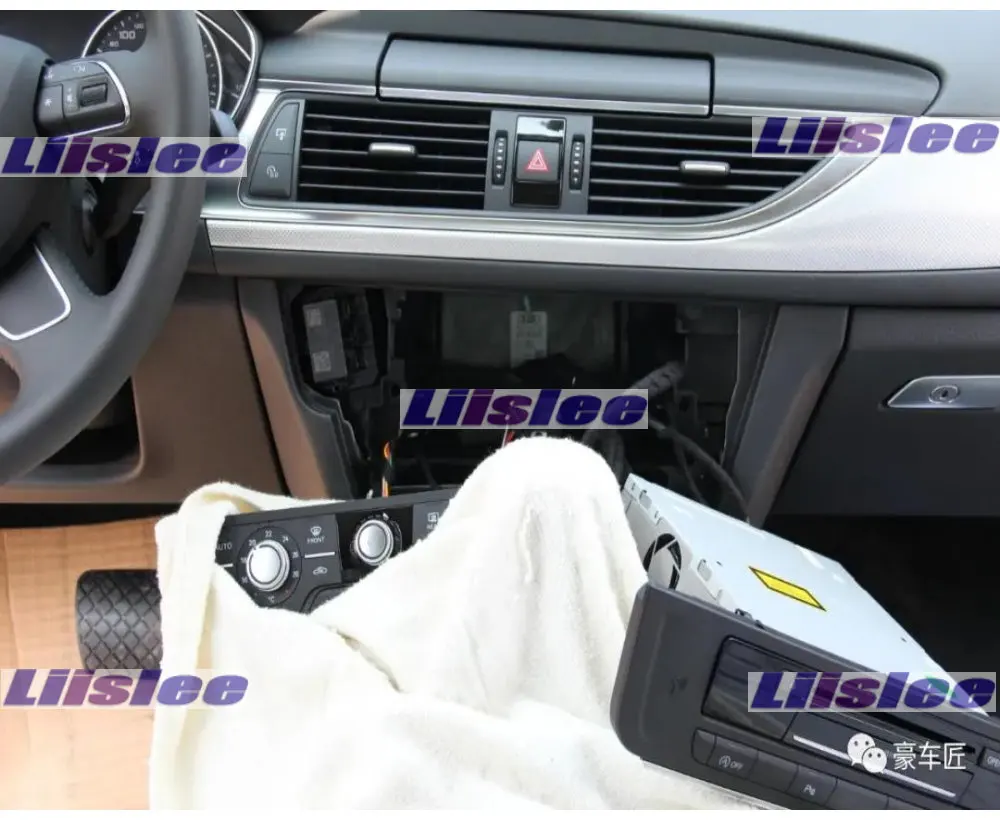

1. Q3 центральный экран управления, сначала используйте резиновый нож, чтобы вытащить панель кондиционирования воздуха в соответствии с указанным положением (внутри красного круга с левой и правой сторон), И затем выкрутите два винта, закрепленные на главном блоке, чтобы непосредственно вынуть CD из основного блока. (Рис. 1-3)

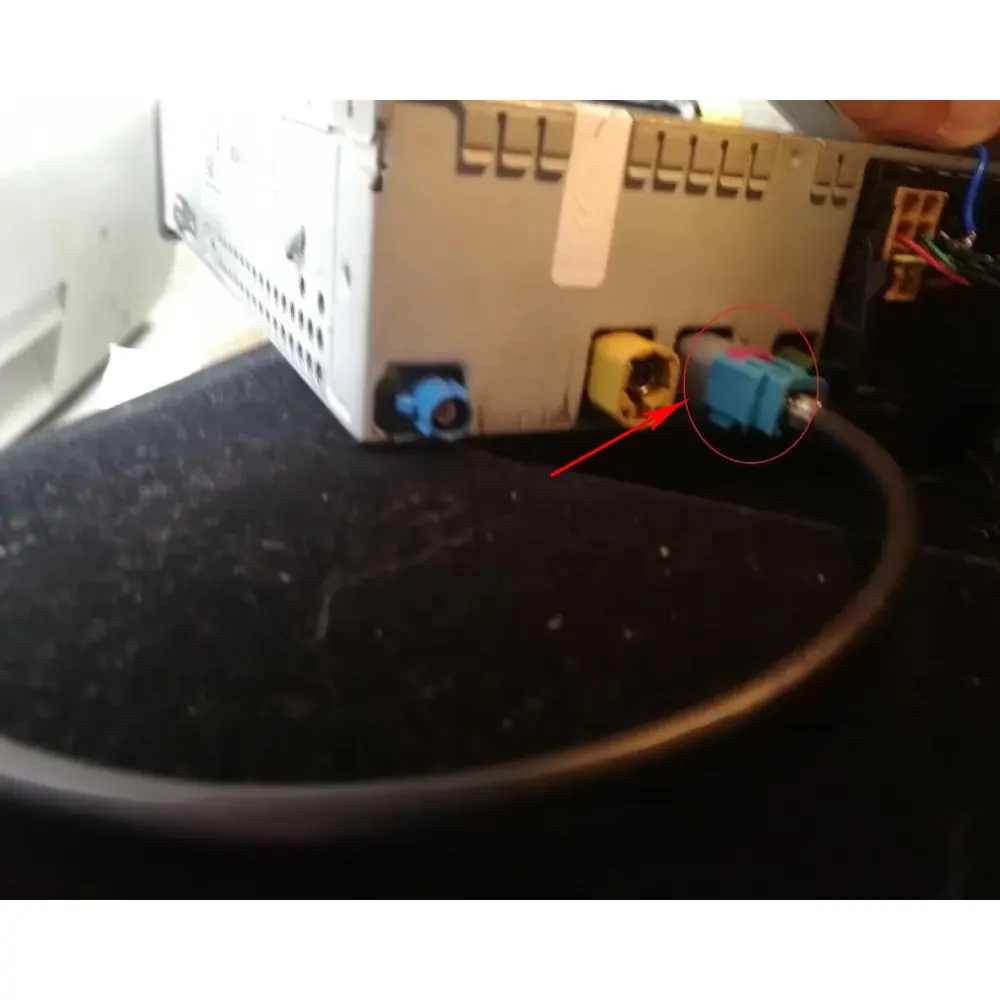

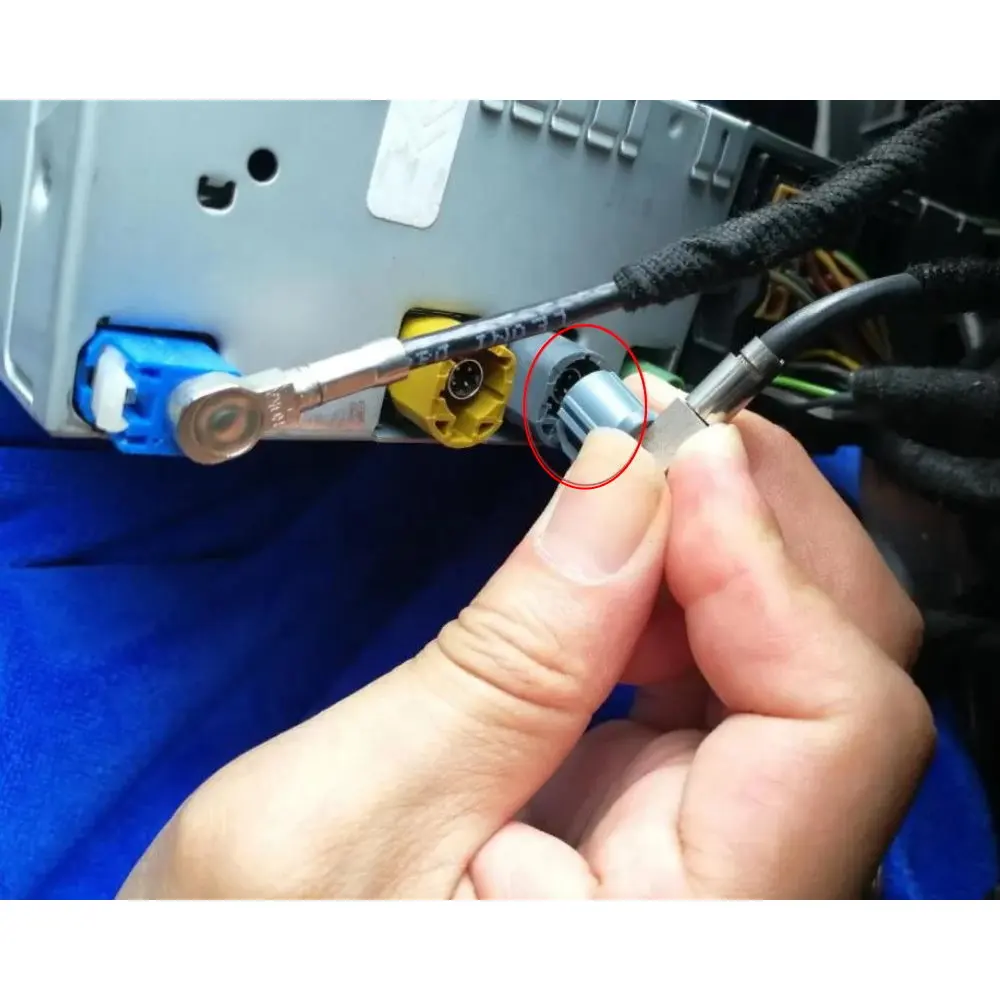

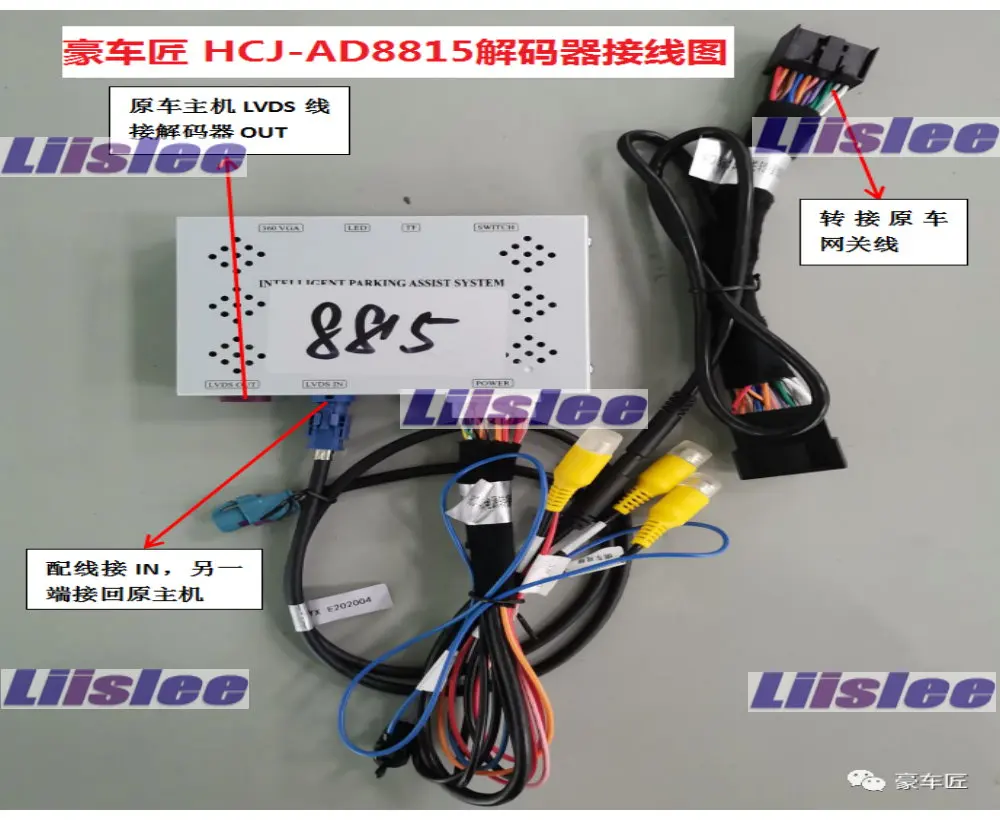

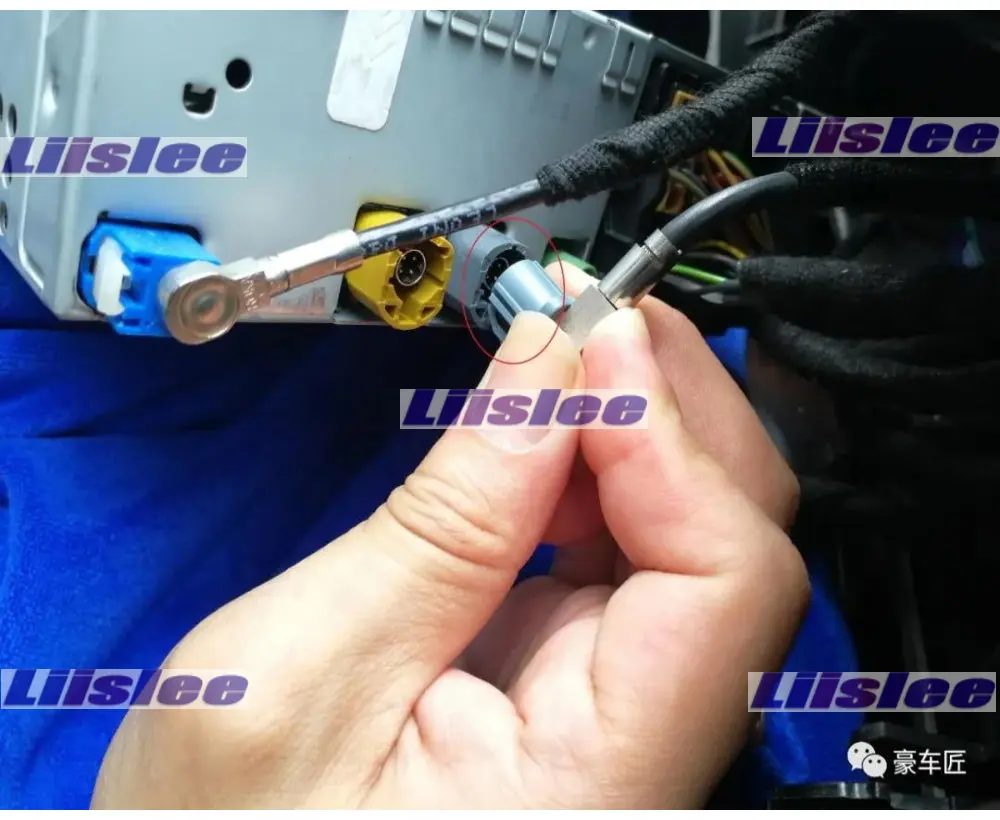

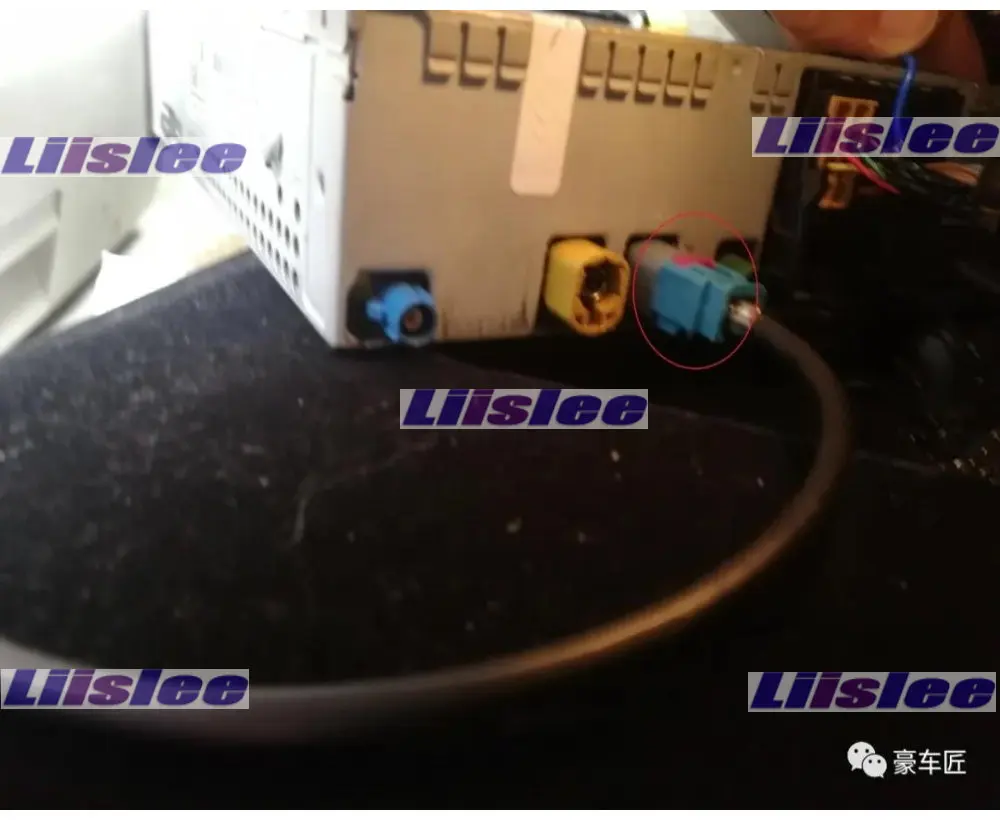

2. Выньте хост, пожалуйста, обратите внимание, чтобы отключить оригинальный LVDS серый разъем (указанный в красном круге), подключите его в декодер lvds-out интерфейс, И подключите декодер lvds-in адаптер обратно в хост-серую вилку. (Рис. 4-5)

3. Линия питания подключена к линии шлюза.

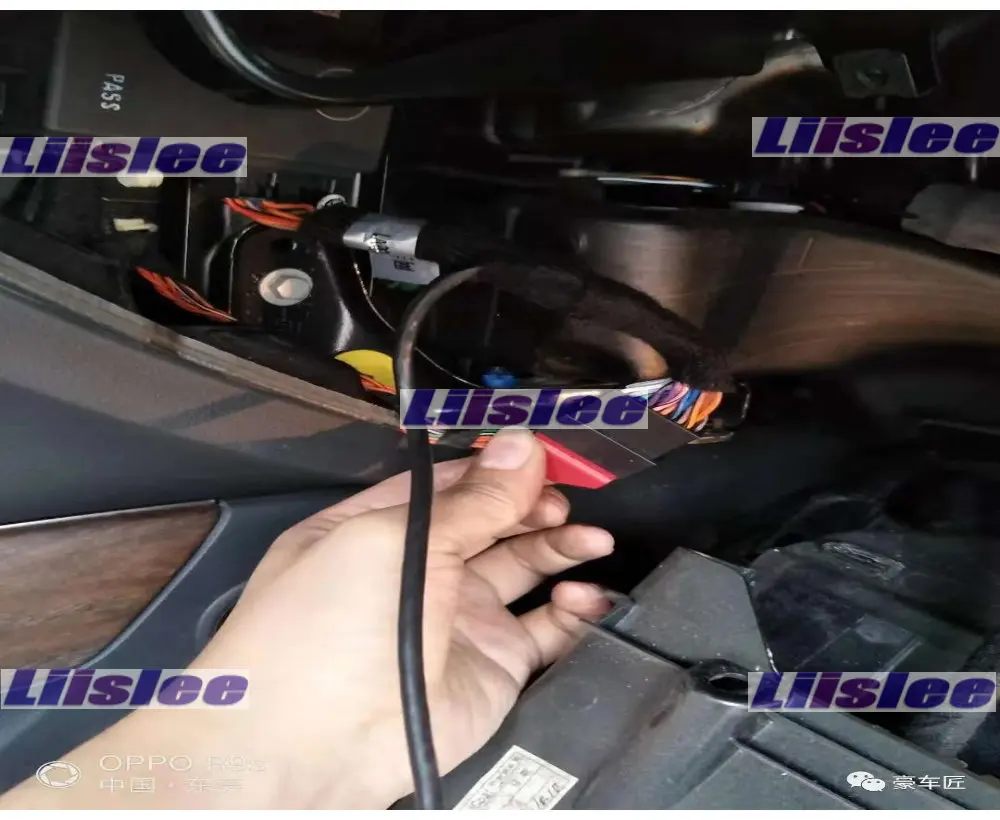

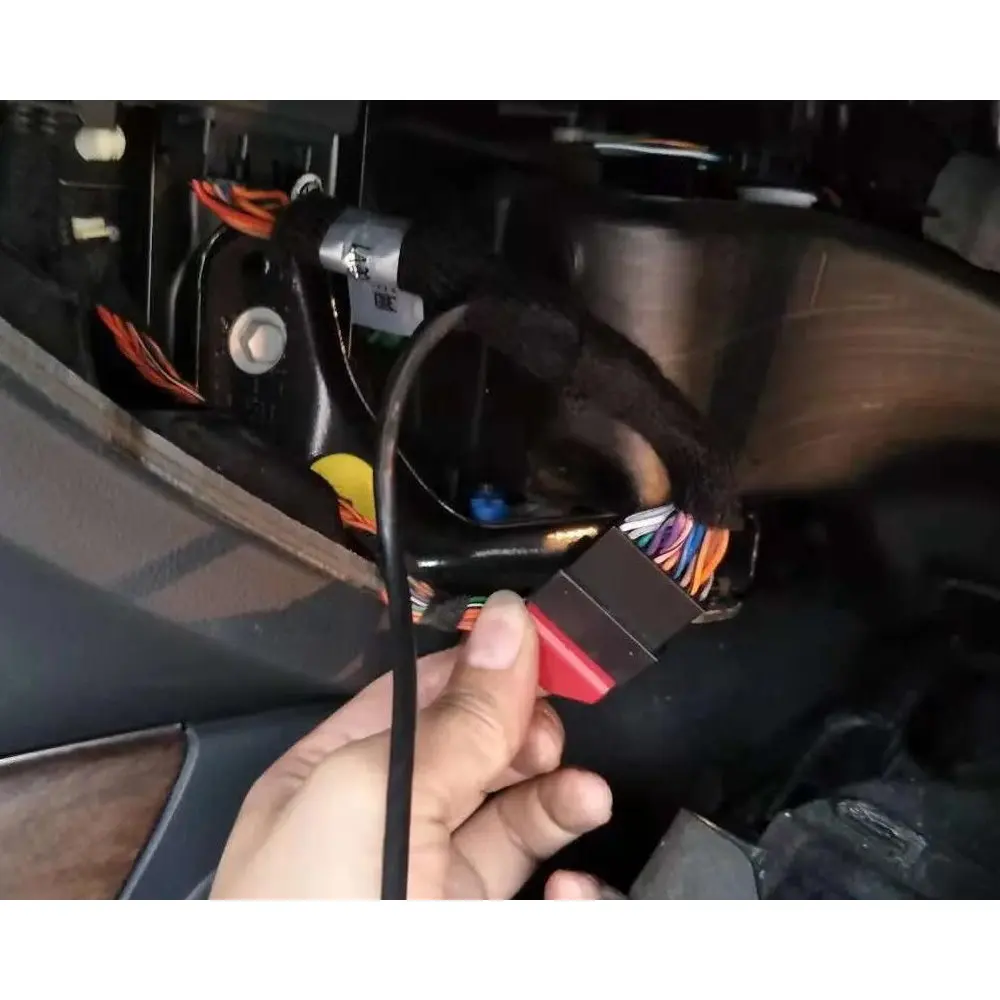

На следующем рисунке показано расположение линии шлюза

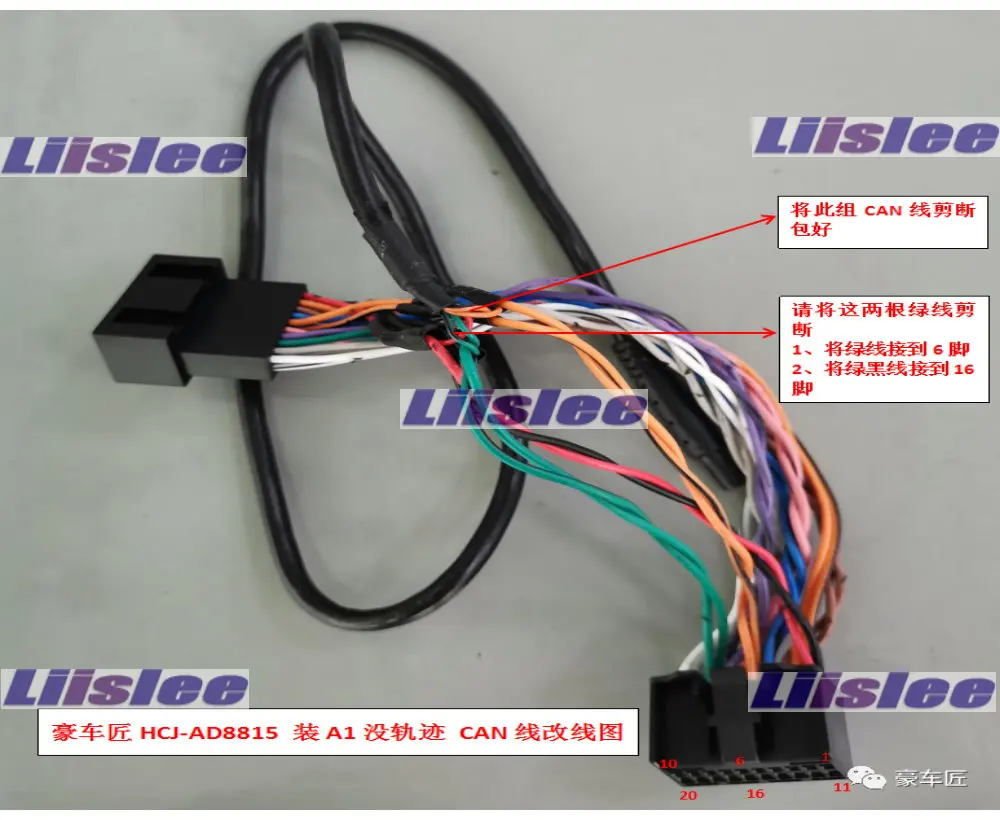

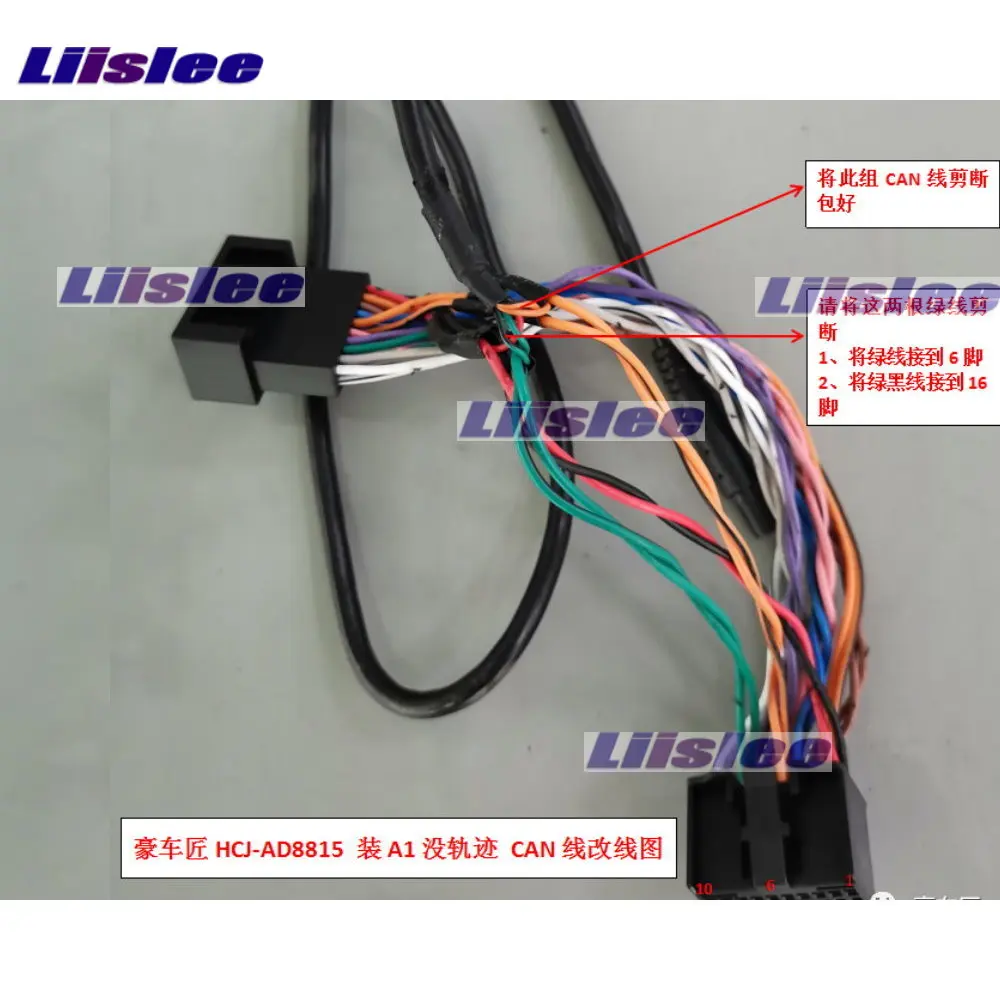

Линия шлюза A4, A5, Q5 на левой стороне ящика для хранения/A1, линия шлюза Q3 под рулевым колесом (нужно сломать линию, в противном случае трек не будет двигаться) A6, a7 линия шлюза на правой стороне ящика для хранения/под рулевым колесом Q7 (Рис. 6-8)

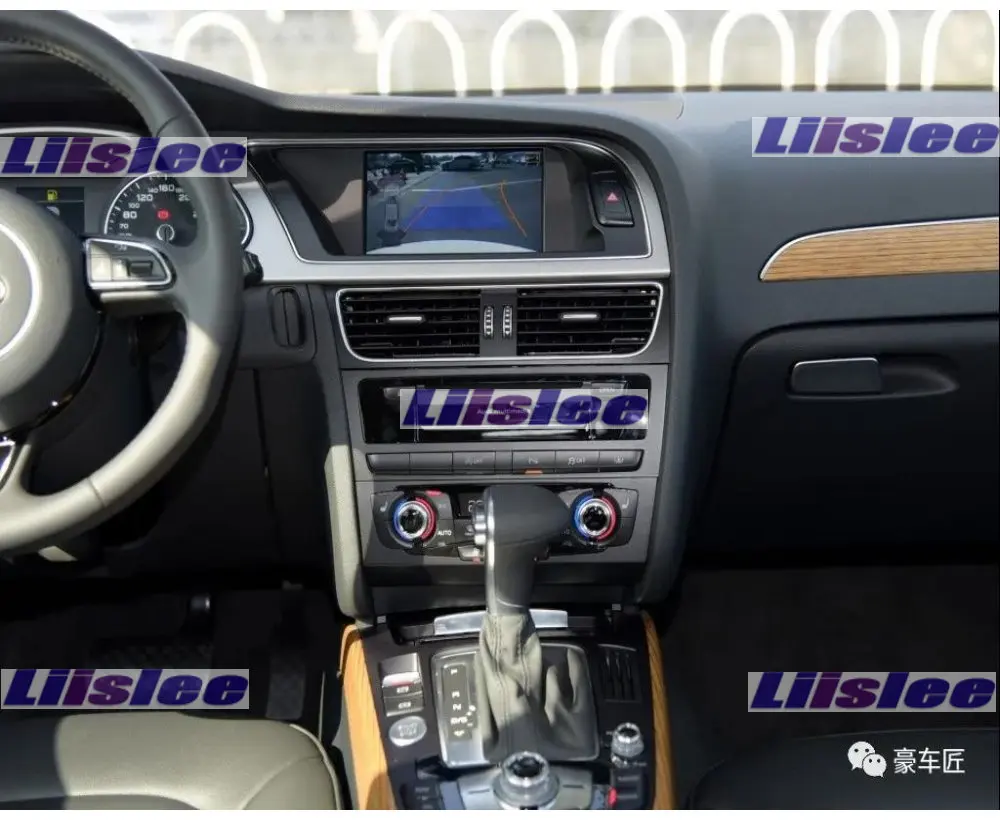

4. После подключения источника питания и проводки после реверса проверьте все соединительные линии и включите питание после подтверждения переключателя циферблата. На рисунке ниже показан эффект. (рис. 9)

Описание определения DIP switch (для получения подробной информации см. Наклейку DIP на задней части продукта)

Рис. 4:

Рис. 5:

Рис. 6:

Рис. 7:

Рис. 8:

Рис. 9:

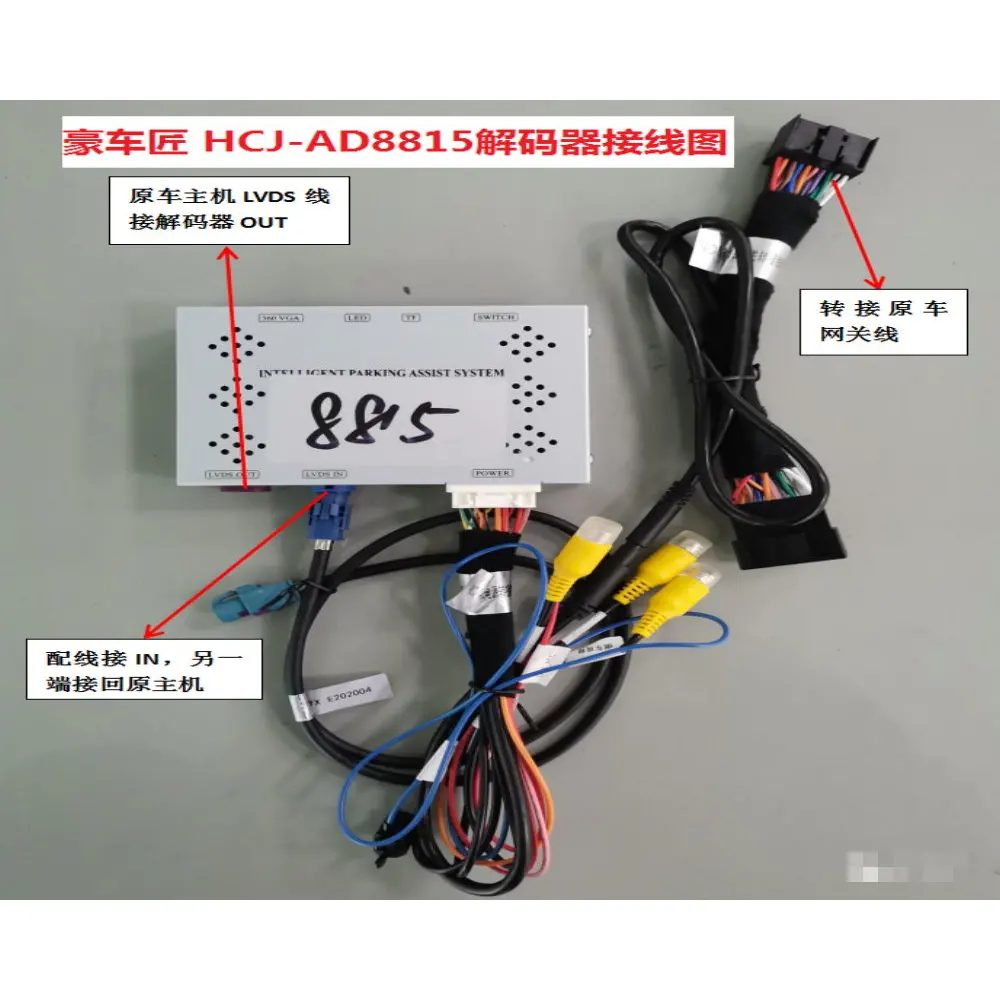

Инструкции по проводке продукта

Автомобильная камера заднего вида

Автомобильная камера переднего вида

Автомобильный HD оригинальный экран для обновления видео

Для Audi A6L/A7 2010-2012

Декодер коробка и камера функции обновления:

Обратная траектория Направляющие линии обратное изображение + Вид спереди

Неразрушающая установка:

Не требует сломанных проводов и нового программирования

Установка не влияет на нормальную гарантию 4S магазина.

Специальный дизайн автомобиля, оригинальный автомобильный порт непосредственно подключается к установке, так просто!

Советы:

1: 90% людей имеют проблемы с кабельным переключателем LVDS. Некоторые переключатели lvds поставляются с CD-хоста, а некоторые-с ЖК-дисплея.

Если соединение неправильно, может быть проблема «без сигнала». Пожалуйста, внимательно прочитайте инструкции по установке перед установкой.

2: все оборудование может быть установлено только высококвалифицированными экспертами.

3: все установки, обновления и другие операции с использованием автомобильных электронных продуктов должны быть под вашим собственным риском. Если установка неправильная, мы не несем ответственности за неправильную работу оборудования.
