Характеристики
MHS-5200A Высокоточный цифровой DDS двухканальный генератор источника сигналов
История изменения цены
*Текущая стоимость 3856.37 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-18-2025 | 4589.62 руб. | 4818.10 руб. | 4703.5 руб. |
| Aug-18-2025 | 4550.47 руб. | 4778.87 руб. | 4664 руб. |
| Jul-18-2025 | 3817.49 руб. | 4008.16 руб. | 3912.5 руб. |
| Jun-18-2025 | 4473.97 руб. | 4697.37 руб. | 4585 руб. |
| May-18-2025 | 3895.94 руб. | 4090.78 руб. | 3992.5 руб. |
| Apr-18-2025 | 4396.33 руб. | 4616.20 руб. | 4506 руб. |
| Mar-18-2025 | 4357.11 руб. | 4575.74 руб. | 4466 руб. |
| Feb-18-2025 | 4319.38 руб. | 4535.82 руб. | 4427 руб. |
| Jan-18-2025 | 4280.30 руб. | 4494.4 руб. | 4387 руб. |
Описание товара

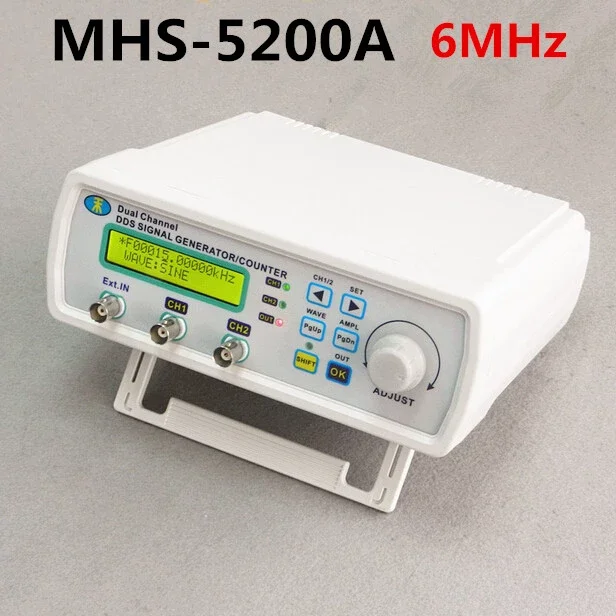

MHS-5200A Высокоточный цифровой DDS двухканальный источник сигнала Генератор произвольной формы Частотный метр 200MSa/s 6 МГц
Описание
Генератор сигналов DDS произвольной формы из серии MHS-5200A-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и SMT во внутренней цепи, что может значительно улучшить защиту от помех и срок службы инструмента. ЖК-дисплей разделен на две линии: верхняя линия показывает частоту тока, а следующая линия отображает дополнительные параметры или функции. Этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. д. это идеальный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.
Особенности:
Может выводить произвольные формы сигналов и обычные функциональные формы (синусоидальный/треугольный/квадратный/sawtooth wave и TTL сигнал).
Все функции контролируются в цифровом формате, точные и стабильные.
Двухканальный выход, может работать в синхронизации, разница в фазе регулируется.
С линейной разверткой (макс. до 999 с) и логарифмической частотой функции развертки.
Сигнал обоих каналов имеет встроенный усовершенствованный-20 дб аттенюатор для достижения минимального амплитудного разрешения 1МВ.
С функцией смещения постоянного тока 120% ~ + 120%.
Выход 4 TTL (разница в фазе регулируется).
Имеет Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса, измерение рабочего цикла и функцию подсчета.
С интерфейсом USB, после подключения к ПК, ПК может быть использован для управления прибором.
Характеристики:
Проект | Параметры | ||
Ключевые особенности | Частотный диапазон | Синусоидальная волна | Нормальные режимы (опционально): 0,01 Гц ~ 6 МГц/0,01 Гц ~ 12 МГц/0,01 Гц ~ 20 МГц/0,01 Гц ~ 25 МГц |
Квадратная волна | 0,01 Гц ~ 6 MГц | ||
Треугольная волна | 0,01 Гц ~ 6 MГц | ||
Пилообразная волна | 0,01 Гц ~ 6 MГц | ||
Произвольная форма волны | 0,01 Гц ~ 6 MГц | ||
TTL цифровая сигнальная волна | 0,01 Гц ~ 6 MГц | ||
Выходная модуляция | Частотная развертка | ||
Типы сигналов | Синусоидальная/Треугольная/квадратная/подъемная звуковая волна, цифровая сигнальная волна CMOS и произвольная форма волны | ||
Длина волны | 2048 точек | ||
Частота дискретизации | 200MSa/s | ||
Разрешение амплитуды формы волны | 12 бит | ||
Минимальное разрешение частоты | 10 МГц | ||
Ошибка частоты | +/-5*10 ^(-6) | ||
Стабильность частоты | +/-1*10 ^(-6) | ||
Амплитудный диапазон (от пика до пика) | 5mVp-p ~ 20Vp-p(12 МГц или меньше) 15mVp-p ~ Vp-p(12 МГц и выше) | ||
Выходное сопротивление | 50 Ом (+/-10%) | ||
Разрешение амплитуды | 1mVp-p (-20дБ затухание) 10mVp-p (без затухания) | ||
Диапазон смещения | -120% ~ 120% (отношение напряжения смещения и амплитуды сигнала) | ||
Разрешение смещения | 1% | ||
Диапазон фаз | 0 ~ 359 ° | ||
Разрешение фазы | 1 ° | ||
Синусоидальная волна | Гармоническая система прибытия | 40dBc(<1 МГц); 35dBc(1 МГц ~ 20 МГц) | |
Искажение | <0.8%(20 Гц ~ 20 кГц) | ||
Квадратная волна | Время подъема | ≤ 20 нс | |
Overshoot | ≤ 10% | ||
Диапазон регулировки рабочего цикла | 0% ~ 99.9% | ||
TTL | Время подъема | ≤ 20 нс | |
Низкий уровень | <0,3 в | ||
Высокий уровень | 1V ~ 7,5 V | ||
Произвольная форма волны | Количество | 16 | |
Глубина памяти/группа | 1 Кб/16 | ||
Сканирование | Режим сканирования | Линейная развертка, бревенчатая развертка | |
Время сканирования | 1s-999s | ||
Диапазон сканирования | Он определяется настройками параметров развертки | ||
Внешние измерения | Диапазон измерения частоты | Время ворот = 10S 0,1Hz - 60MHz Время ворот = 1S 1 Гц-60 МГц Ворота времени = 0,1 S 10 Гц-60 МГц Ворота времени = 0,01 S 100 Гц-60 МГц | |
Диапазон входного напряжения | 0.5Vp-p ~ 20Vp-p | ||
Диапазон подсчета | 0 ~ 4294967295 | ||
Подсчет | Вручную | ||
Измерение ширины положительного и отрицательного импульса | Разрешение 10ns, Макс. Измеряется 10s | ||
Регулярные измерения | Разрешение 20ns, Макс. Измеряется 20s | ||
Измерение рабочего цикла | Разрешение 0.1%, диапазон измерения от 0.1% ~ 99.9% | ||
Выбор источника | 1. Ext. Вход (сигнал переменного тока) ; 2. Ttl-вход (цифровой сигнал) | ||
Память | Количество | 10 | |
Расположение | М0 ~ М9 | ||
Интерфейс | Режим интерфейса | Использование USB в последовательном интерфейсе | |
Скорость связи | 57600bps | ||
Протокол | Использование командной строки, соглашение | ||
Питание | Постоянный ток | MHS5200A DC 5V источник питания | |
Общий | |||
Размеры | 19,5*17,5*7 см/7,67*6,9 * 2.75in | ||
Вес | 542 г/19,12 унций | ||
Посылка с размером | 24*24*12 см/9,55*9,45*4,72 дюйма (Д * Ш * В) | ||
Вес посылка | 1027 г/36,25 унций | ||

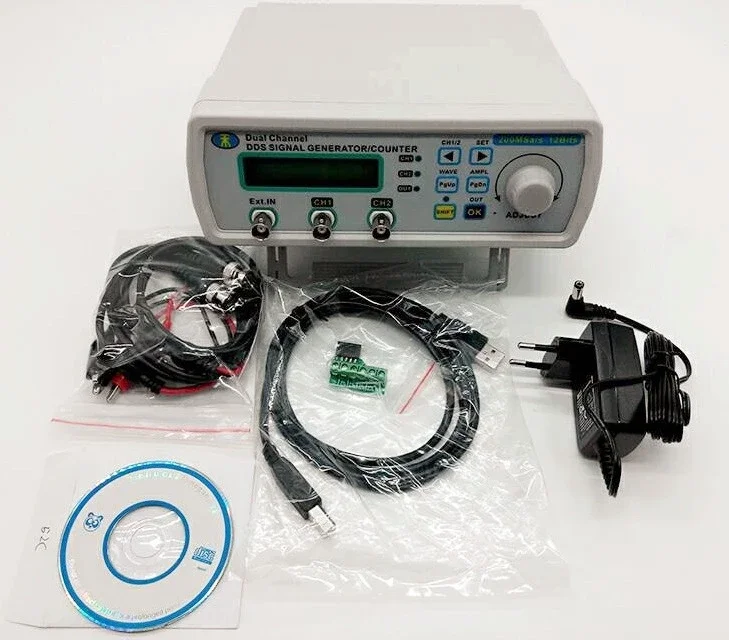

Посылка:
1 * генератор источника сигнала
1 * USB кабель
1 * CD
1 * Расширительная плата TTL
2 * BNC зажимы кабель
