Описание:

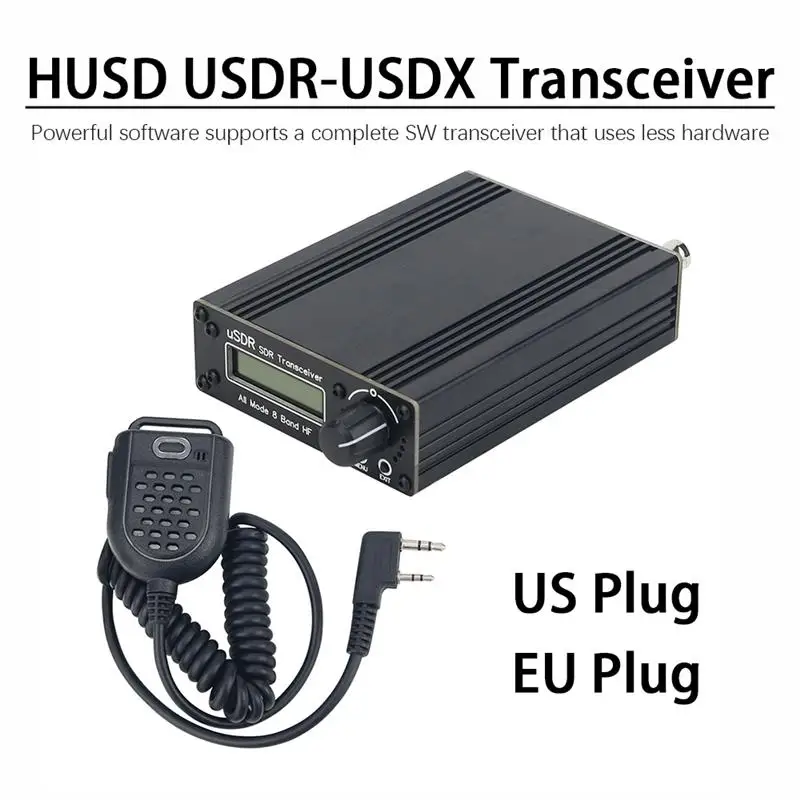

HUSD USDR-USDX приемопередающее устройство 10/15/17/20 Вт, 30 Вт/40/60/80 м 8 частотных диапазонах Смарт SDR радио передатчик и приемник
Мощное программное обеспечение поддерживает полный SW трансивер, который использует меньше аппаратных средств и поддерживает режим SSB. Кроме того, разработчик также разработали для него режим AM/FM.

Характеристики:
Размер корпуса: 82,8 мм * 28,8 мм * 110 мм;

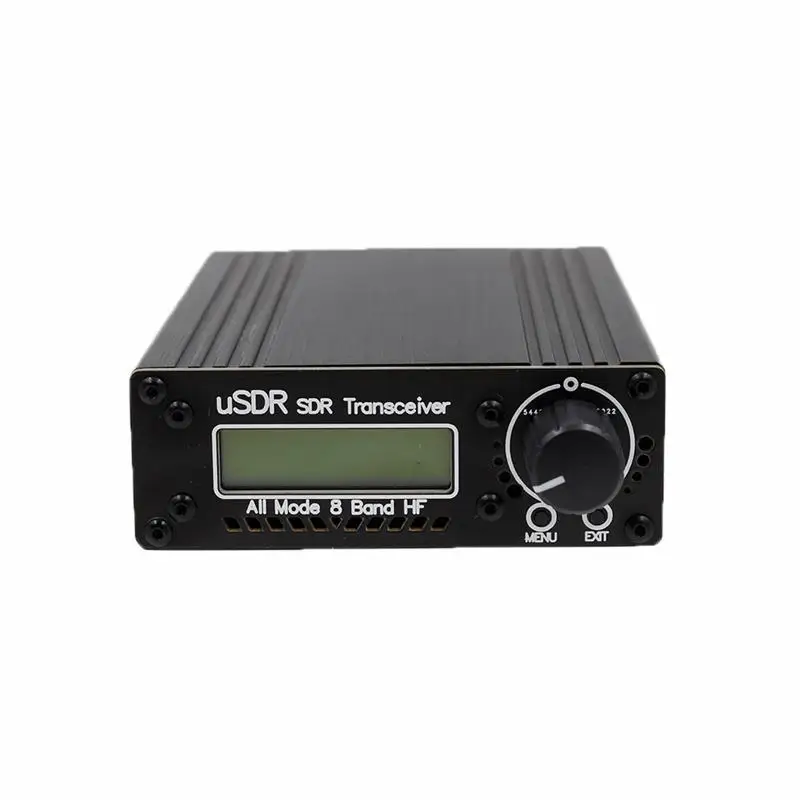

Взаимодействие и дисплей: Поворотный кодировщик; Меню + ключ выхода; 1602n ЖК-дисплей.

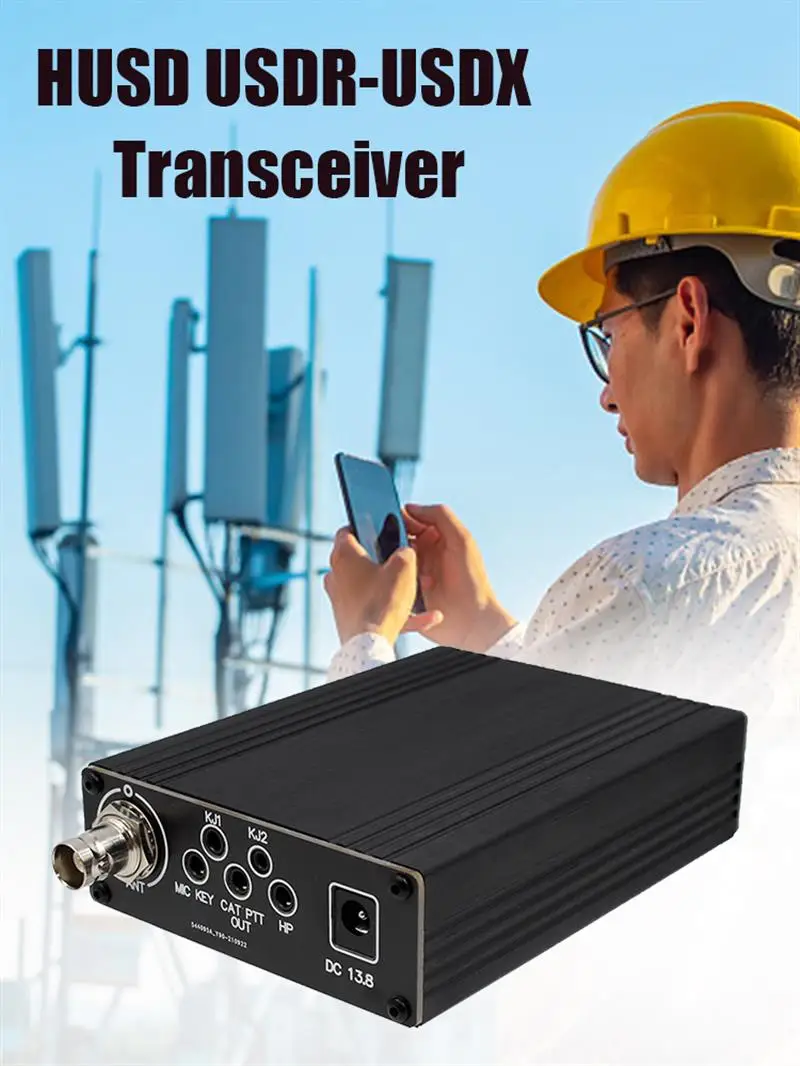

Выходной разъем для наушников (маркированный HP);
Интерфейс Cat и PTT _ Out (помечен котом);
Микрофон и клавишный интерфейс (отмеченный микрофон/ключ);
K-head ручной микрофон или гарнитура интерфейс (Jianwu линия последовательности, отмечены kJ);

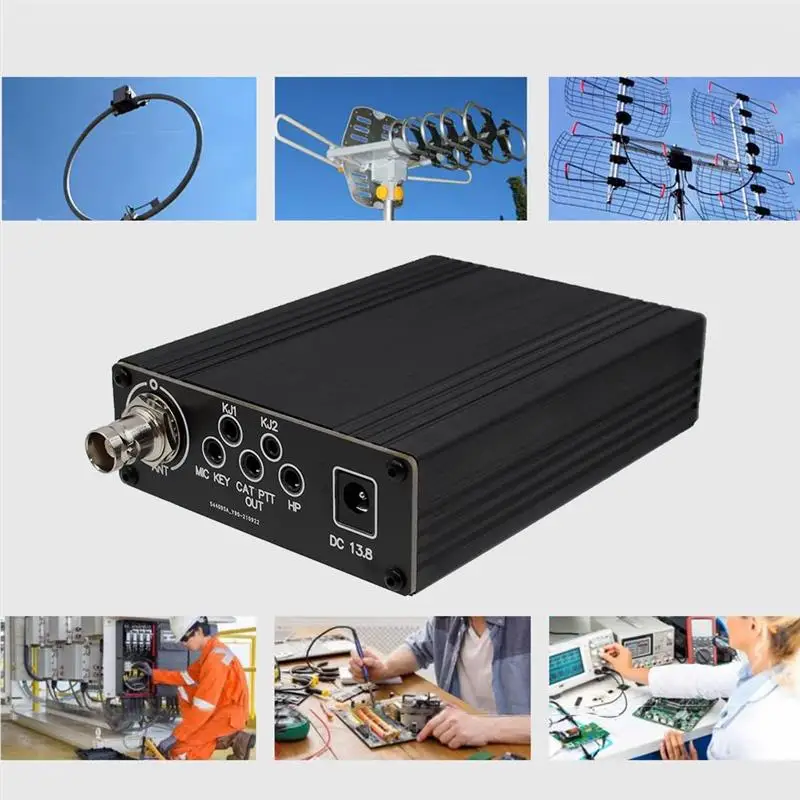

Интерфейс антенны-интерфейс BNC;
Интерфейс электропитания-5,5*2,0;
Встроенный рожок с полости (общий эффект).
Поддержка 8 диапазонов частот:
80-метровый радиус (3,5 МГц);60-метрового диапазона (5,3 МГц); (40 м (7 МГц); Водонепроницаемость 30 метров (10 МГц);20-метрового диапазона (14 МГц);17-метрового диапазона (18 МГц);15-метрового диапазона (21 МГц);
Диапазон 10 м (29 МГц);
Разъем: нет
PA структура и выходная мощность:
Три-92 Упакованные трубки bs170 используются, и мощность передачи 3-5 Вт (одна прокладка bs170 и irf530 предназначена для самостоятельного обновления).
Рабочее напряжение: 9-13,8 В (максимум 15 В, но не рекомендуется, и мощность передачи упадет ниже 13,8 В)
Ток в режиме ожидания: < 90 мА (встроенный динамик и громкость 0) / < 80 мА (Внешняя гарнитура и громкость 0)
Частота будет примерно откалибрована перед поставкой готовой машины (погрешность + - 10 Гц).

Некоторые советы по использованию:
1. Из-за дефектов программного обеспечения Регулировка громкости не идеальна. Рекомендуется, чтобы объем не превышал 13 и 14-16 во время нормального использования. Он готов для слабых сигналов. Когда ваш принимающий сигнал слабый, вы можете включить громкость соответствующим образом. Если вы чувствуете, что громкость недостаточно высока, вы можете использовать внешний активный динамик (подключен к порту HP) или внешний большой динамик 8 Ом 1 Вт (подключен к порту kJ).
2. Для некоторых слабых сигналов попробуйте выключить AGC или установить AGC для быстрого и att2 до 0, что будет иметь лучший эффект приема.
3. Из-за чрезвычайно простой аппаратной структуры чувствительность будет ослабляться с увеличением частоты, поэтому рекомендуется выключить AGC на высокой частоте и установить att2 до 0. Чувствительность также снижена на частотах, поддерживаемых нелюбительскими радиочастотами.
5. Без цепи управления питанием выходная мощность значительно изменится, независимо от того, резонирует антенна или нет.
6. Не поставляйте питание на доску PA отдельно во время мельницы и трансформации. Когда основная версия не подключена, питание одной только платы PA вызовет самовозбуждение и повредит передающую трубку PA.
7. Не используйте активные антенны для передачи, в противном случае ваша антенна будет повреждена.
8. Так как нет ограничительного устройства, если входной сигнал слишком сильный, оборудование может быть повреждено (оно не может быть определено еще).

Примечание:
-Возможны небольшие погрешности в размере при ручном измерении.
-Отклонение цвета может отличаться из-за различных настроек монитора, пожалуйста, поймите.

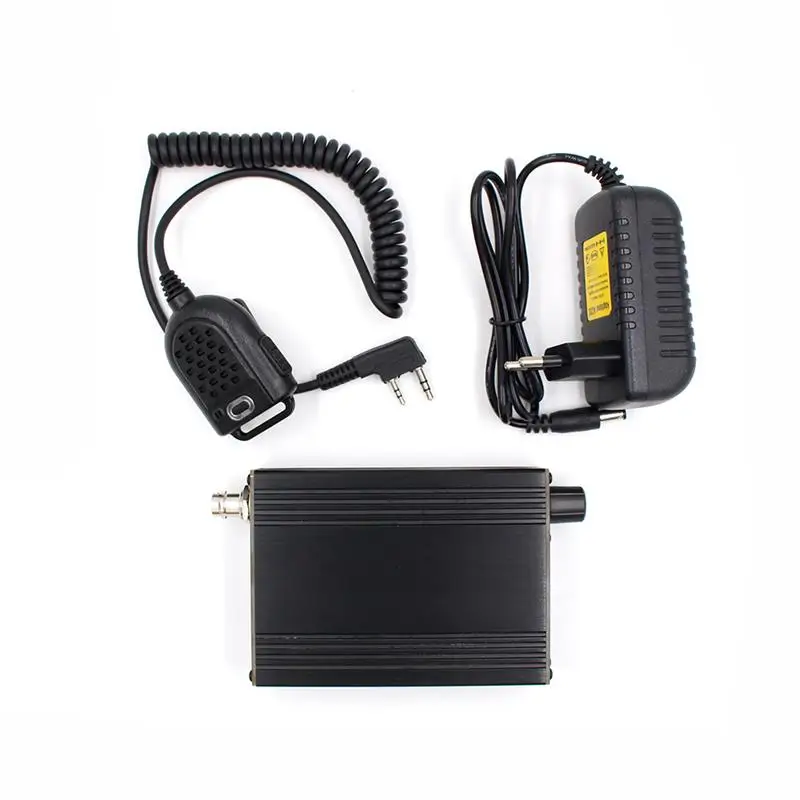

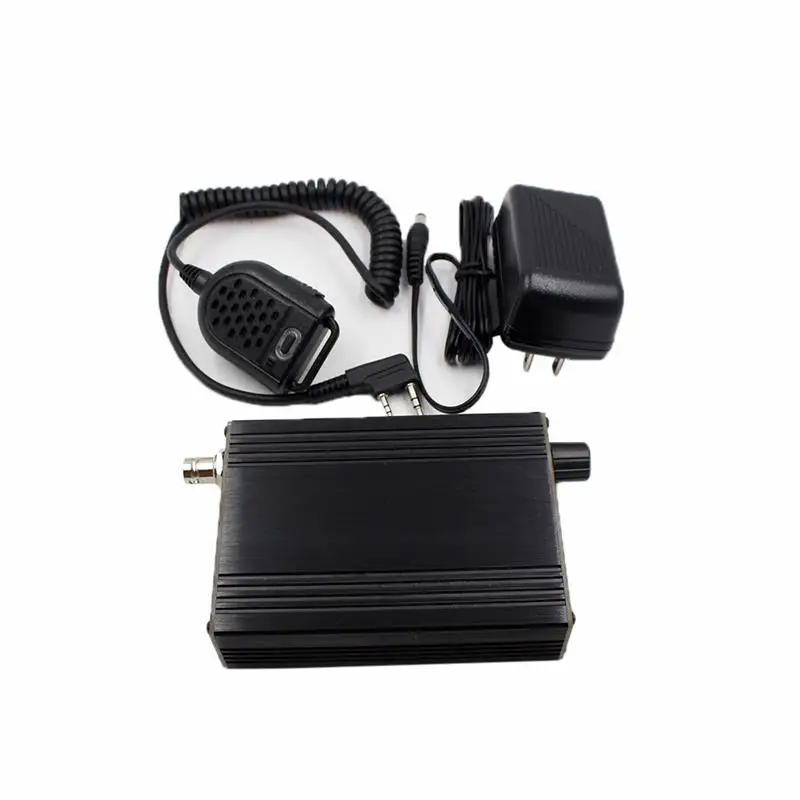

Упаковочный лист

1 * SDR трансивер
