Характеристики

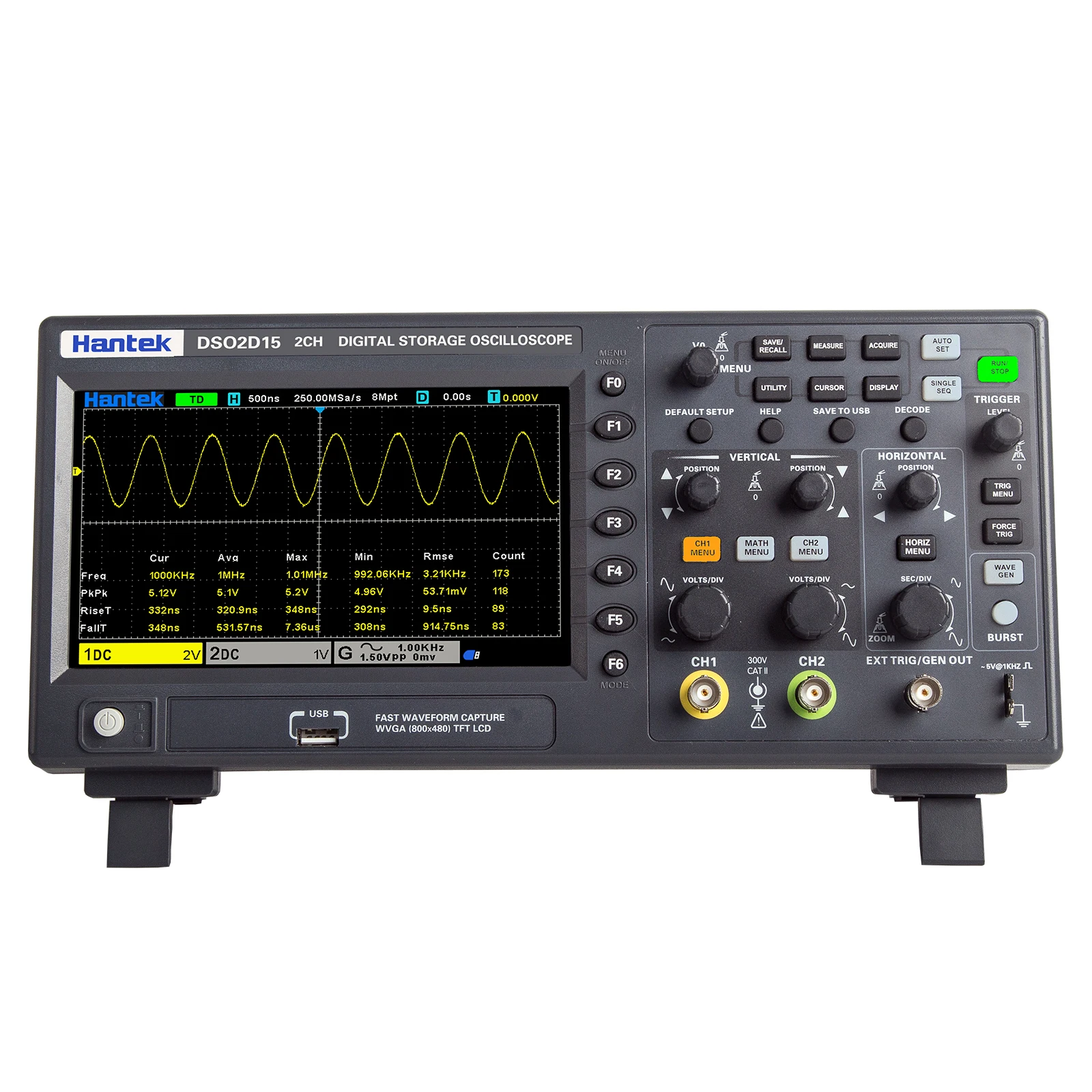

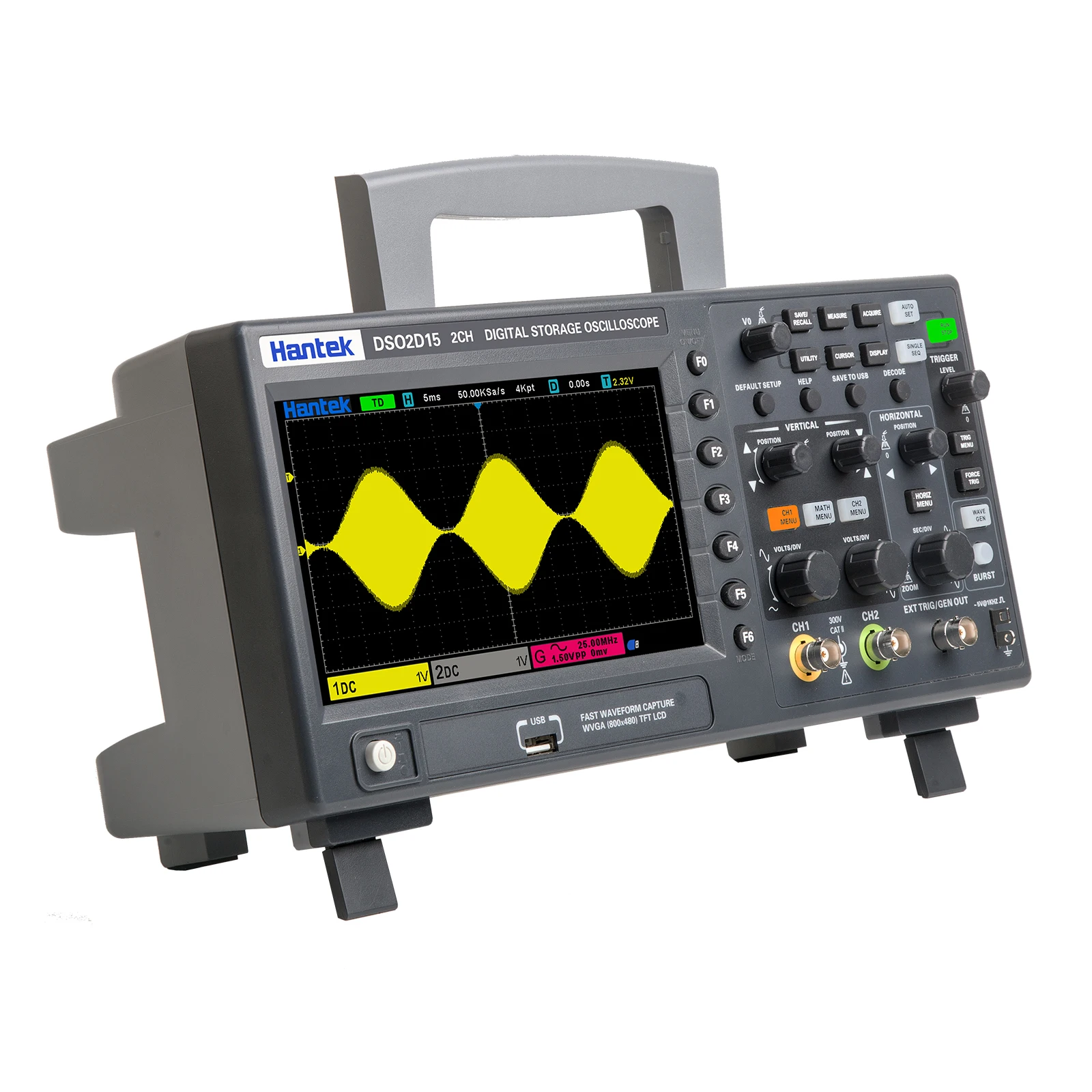

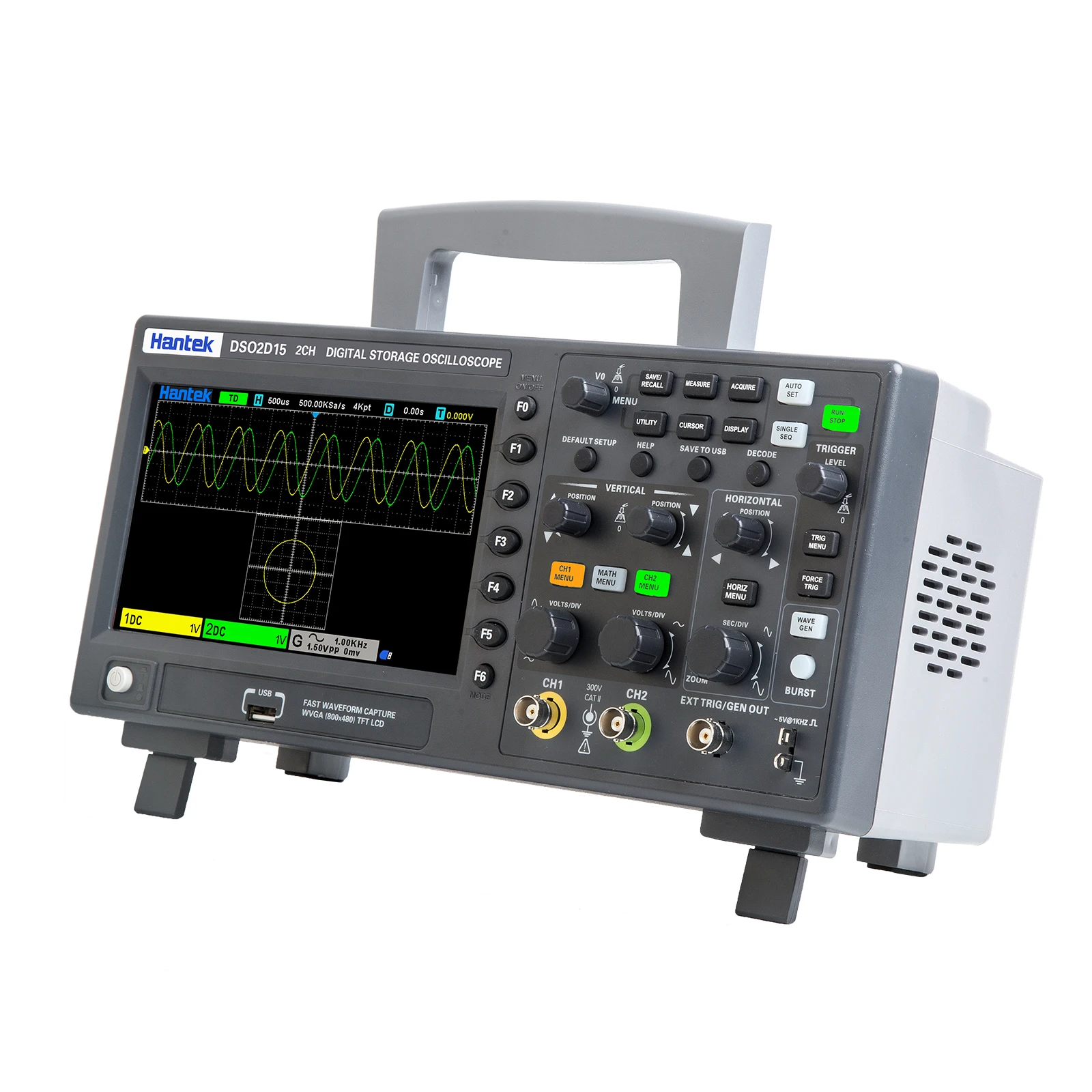

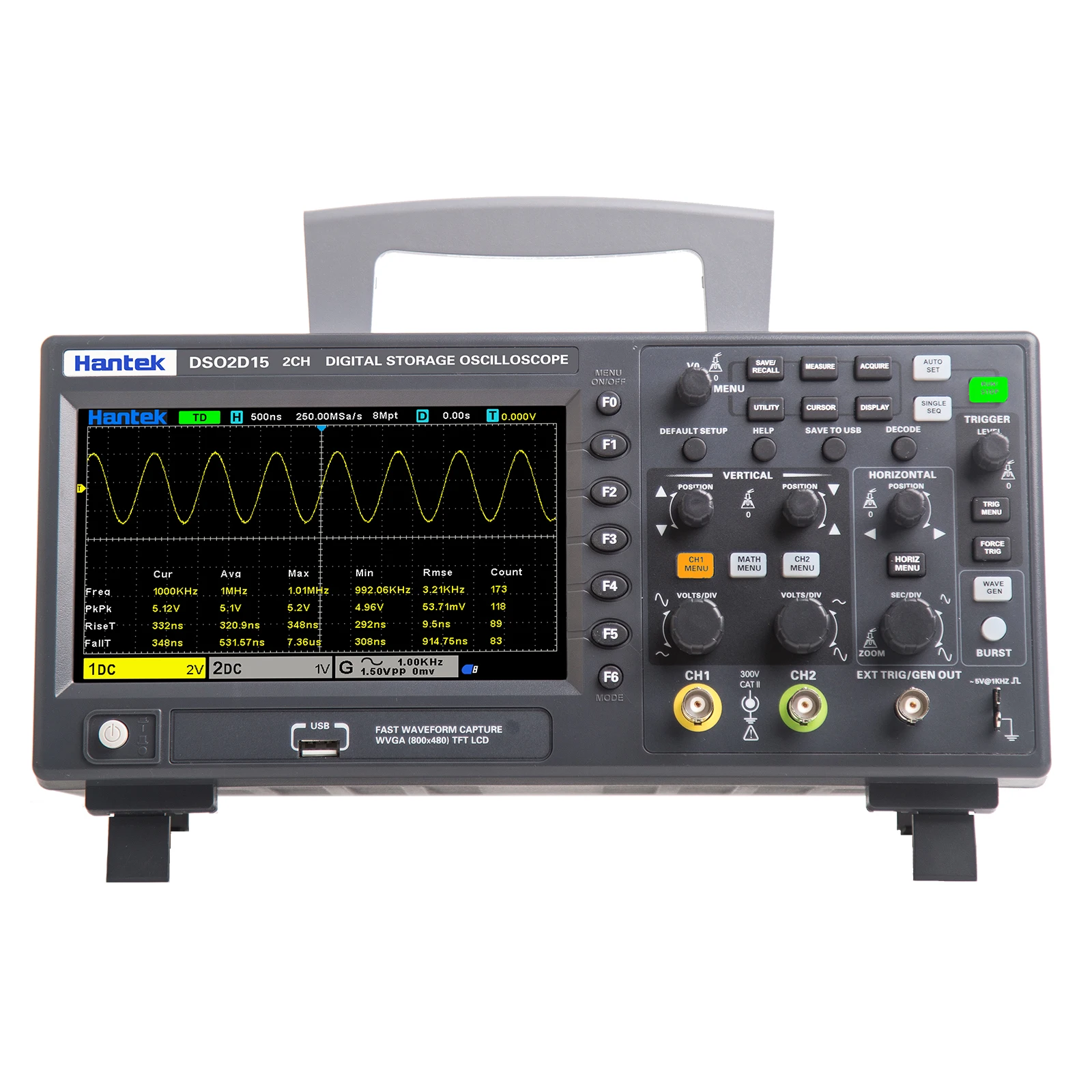

Цифровой осциллограф Hantek DSO2D15 2-канальный 150 МГц USB-Осциллограф портативный
История изменения цены
*Текущая стоимость 19 252,49 - 19 804,14 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-15-2025 | 22910.83 руб. | 24056.29 руб. | 23483 руб. |
| Aug-15-2025 | 22717.14 руб. | 23853.48 руб. | 23285 руб. |
| Jul-15-2025 | 19059.41 руб. | 20012.39 руб. | 19535.5 руб. |
| Jun-15-2025 | 22332.36 руб. | 23449.40 руб. | 22890.5 руб. |
| May-15-2025 | 19445.51 руб. | 20417.63 руб. | 19931 руб. |
| Apr-15-2025 | 21947.63 руб. | 23044.51 руб. | 22495.5 руб. |
| Mar-15-2025 | 21755.44 руб. | 22843.84 руб. | 22299 руб. |
| Feb-15-2025 | 21562.52 руб. | 22640.56 руб. | 22101 руб. |
| Jan-15-2025 | 21370.51 руб. | 22439.77 руб. | 21904.5 руб. |
Описание товара
Характеристика:
1) 2 канала, оба канала соответственно контролируются независимыми узлами;
2)100 МГц, 150 МГцПолоса пропускания аналогового канала;
3)1 GSa/s частота образцов в реальном времени;
4) 8 мГлубина памяти;
5) вертикальный дальномер 2 мВ/див ~ 10 В/див;
6) Встроенный 1 CH5MHz генератор сигналов;
7) вертикальное разрешение: 8 бит;
8) триггер:Кромка, ширина импульса, видео, наклон, сверхурочная работа, окно, узор, интервал, задержка,UART,LIN,CAN,SPI,IIC;
9) может декодировать и протокол анализа: RS232/UART,I2C,SPI,CAN,LIN
10) можно сохранить как несколько форматов данных, таких как Настройка, форма волны, форма сигнала, CSV, изображение;
11)5 бит цифровой измеритель напряжения и 6 бит аппаратный Индикатор Частоты функция;
12) 32 вида автоматических измерений со статистикой, статистикой в реальном времени maxmum, минимальными, стандартными отклонениями и т. д.;
13) 2 комплекта цифрового вольтметра;
14) поддерживает пороговое тестирование, бесплатные измерения на экране;
15) Богатый пульт дистанционного управления;
16) много внешних интерфейсов: хост USB/устройство.
Модель
1CH 25 МГц генератор сигналов, поддержка сигналов произвольной формы, поддержка модуляции сигнала
32 вида автоматических измерений со статистикой
Может сохранить 10 наборов рефлексной формы, CSV формы и настройки. Скриншот одним нажатием USB
2 комплекта DVM,5 бит цифровой измеритель напряжения и 6 бит аппаратный индикатор частоты Функция
Триггер последовательной шины и декодирование, с функцией мониторинга протокола
8M Глубина памяти, rEduce искажение формы волны и восстановление реальной формы волны
Пропуск/сбой
Математическая операция и FFT
X-Y формат и дисплей в двух окнах
Параметры
Модель | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 | |||
Полоса пропускания | 150 МГц | 100 МГц | 150 МГц | 100 МГц | |||
Каналы осциллографа | 2CH | 2CH | 2CH | 2CH | |||
Генератор сигналов | 1CH | 1CH | - | - | |||
Осциллограф | |||||||
Частота образцов | 1GSa/s (одноканальный) 500MSa/s (два канала) | ||||||
Приобретение | |||||||
Отбор проб | Данные образца | ||||||
Пиковое-пиковое значение | Отображение высокой частоты и случайных заусенцев | ||||||
Среднее | Средняя Форма волны, время: 4, 8, 16, 32, 64, 128 | ||||||
Высокое разрешение | До 12 бит | ||||||
Вход | |||||||
Входное соединение | DC, AC, GND | ||||||
Входное сопротивление | 1мом ± 2% ‖ 20пФ ± 3пф | ||||||
Коэффициент затухания зонда | 1X, 10X, 100X, 1000X | ||||||
Классы напряжения | 300V CAT II | ||||||
Максимальное входное напряжение | 300VRMS (10X) | ||||||
Горизонтальный | |||||||
Интерполяция формы волны | (Sin x)/x | ||||||
Максимальная длина записи | Максимальный одноканальный8 м | ||||||
ДваКаналыМаксимМкм4 м | |||||||
Горизонтальный диапазон масштаба | 2ns/div ~ 100s/div 1, 2, 5 шаг за шагом | ||||||
Режим временной базы | Y-T, X-Y, рулон | ||||||
Нулевое смещение | ± 0,5 div×minimum время основания с зубчатой передачей | ||||||
Частота образцов и точность времени задержки | ± 25ppm | ||||||
Часы дрейфующих | ≤ ± 5 ppm/год | ||||||
Точность измерений времени | Одиночный, ''acquisition'' режим | ||||||
(Полная полоса пропускания) | ±(1 интервал образца + 100ppm × Чтение + 0.6ns) | ||||||
> 16 средних значений | |||||||
±(1 интервал образца + 100ppm × Чтение + 0.4ns) | |||||||
Интервал образца = сек/див÷ 200 | |||||||
Частота образцов и точность времени задержки | ± 50ppm(aT любой интервал больше 1 мс) | ||||||
Вертикальный | |||||||
Модель | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 | |||
Полоса пропускания | 150 МГц | 100 МГц | 150 МГц | 100 МГц | |||
Время подъема в положении BNC (типично) | 2.3ns | 3.5ns | 2.3ns | 3.5ns | |||
Вертикальное разрешение | Разрешение 8 бит, eОбразцы каналов ach одновременно | ||||||
Вертикальная чувствительность | 2 мВ/деление до 10V/div | ||||||
Диапазон смещения | 2 мВ/деление на 20 мВ/div, ± 100mV; 50мв/div до 200 мВ/div, ± 1 м; | ||||||
500mV/div до 2V/div, ± 10V 5V/div до 10V/div, ± с алюминиевой крышкой, 50В | |||||||
Математическая операция | +, -, ×, ÷, FFT | ||||||
FFT | 窗口:矩形,汉宁,海明,布拉克曼,巴特利特,平顶窗 | ||||||
Ограничение полосы пропускания | 20 МГц | ||||||
Отклик басов (-3 дБ) | В положении BNC ≤ 10 Гц | ||||||
Точность вертикального усиления | В режиме «нормирования» или «среднего», точность 10 В/див до 10 мВ/див составляет ± 3%; | ||||||
В режиме «нормирования» или «среднего», точность 5мв/див до 2МВ/див составляет ± 4% | |||||||
Точность смещения постоянного тока | ± 0,1 div ± 2 мВ ± 1% офсетная печать соотношение цена/качество | ||||||
Повторяемость измерения напряжения, режим усреднения | В рамках одной и той же настройки и окружающей среде, ≥ 16 сигналов отбираются, △V какого-либо два Средние: ±(3% ×value + 0,05 div) | ||||||
Примечание: пропускная способность уменьшается до 6 МГц при использовании зонда 1X | |||||||
Триггер | |||||||
Тип триггера | Края,Ширина импульса, видео, наклон, сверхурочная работа, окно, шаблон, интервал, задержка,UART,LIN,CAN,SPI,IIC | ||||||
Диапазон уровня триггера | ± 5 делений от центра экрана | ||||||
Режим запуска | Авто, общее, одиночное | ||||||
Уровень | CH1 ~ CH2 | ± 4 деления от центра экрана | |||||
EXT | 0 ~ 3,3 В | ||||||
Диапазон Holdoff | 8ns ~ 10s | ||||||
Точность уровня срабатывания | CH1 ~ CH2 | 0,2 div×volts/div в ± 4 делений от центра экрана | |||||
EXT | ± (Набор значений × 6% + 40мв) | ||||||
Триггер кромки | Наклон | Поднимающийся край, опускающийся край, поднимающийся или опускающийся край | |||||
Источник сигнала | CH1,CH2,EXT | ||||||
Триггер ширины импульса | Полярность | Положительная полярность, отрицательная полярность | |||||
Состояние (когда) | <, >, !=, = | ||||||
Источник сигнала | CH1 ~ CH2, | ||||||
Диапазон ширины импульса | 8ns ~ 10s | ||||||
Точность | 8ns | ||||||
Триггер видео | Стандарт сигнала | NTSC, PAL | |||||
Источник сигнала | CH1 ~ CH2 | ||||||
Синхронизация | Сканирующая линия, номер линии, нечетное поле, даже поле, все поле | ||||||
Спусковой механизм | Наклон | Подъем, осень | |||||
Состояние (когда) | <, >, !=, = | ||||||
Источник сигнала | CH1 ~ CH2 | ||||||
Диапазон времени | 8ns ~ 10s | ||||||
Точность | 8ns | ||||||
Триггер сверхурочной работы | Источник сигнала | CH1 ~ CH2, | |||||
Полярность | Положительная полярность, отрицательная полярность | ||||||
Диапазон времени | 8ns ~ 10s | ||||||
Точность | 8ns | ||||||
Триггер окна | Источник сигнала | CH1 ~ CH2 | |||||
Триггер с узором | Узор | 0: низкий уровень; 1: высокий уровень; X: игнорирование | |||||
Уровень (источник сигнала) | CH1 ~ CH2 | ||||||
Интервальный триггер | Наклон | Подъем, осень | |||||
Состояние (когда) | <, >, !=, = | ||||||
Источник сигнала | CH1 ~ CH2 | ||||||
Диапазон времени | 8ns ~ 10s | ||||||
Точность | 8ns | ||||||
Задержка запуска | Полярность | Положительная полярность, отрицательная полярность | |||||
Состояние (когда) | <, >, !=, = | ||||||
Источник сигнала | CH1 ~ CH2 | ||||||
Диапазон времени | 8ns ~ 10s | ||||||
Точность | 8ns | ||||||
Триггер UART | Состояние (когда) | Запуск, остановка, передача данных, четная проверка, ошибка при приеме | |||||
Источник сигнала(RX/TX) | CH1 ~ CH2 | ||||||
Формат данных | Шестигранный (Шестигранник) | ||||||
Длина данных | 1 байт | ||||||
Ширина бит данных | 5 бит, 6 бит, 7 бит, 8 бит | ||||||
Нечетная проверка | Нет, нечетный, даже | ||||||
Свободный уровень | Высокий, низкий | ||||||
Скорость передачи данных (опционально) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с | ||||||
Скорость передачи данных (пользовательский) | 300bit/s ~ 334000bit/s | ||||||
LIN триггер | Состояние (когда) | Интервальное поле, поле синхронизации, поле ID, ошибка синхронизации, идентификатор, идентификатор и данные | |||||
Источник сигнала | CH1 ~ CH2 | ||||||
Формат данных | Шестигранный (Шестигранник) | ||||||
Скорость передачи данных (опционально) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 бит/с | ||||||
Скорость передачи данных (пользовательский) | 300bit/s ~ 334000bit/s | ||||||
Смогите триггера | Состояние (когда) | Запуск бит, ID удаленной рамы, ID кадра данных, ID кадра, данные удаленного кадра, данные кадра данных, неправильный кадр, все ошибки, ошибка ответа, рамка перегрузки | |||||
Источник сигнала | CH1 ~ CH2 | ||||||
Формат данных | Шестигранный (Шестигранник) | ||||||
Скорость передачи данных (опционально) | 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000 | ||||||
Скорость передачи данных (пользовательский) | 5 кбит/с ~ 1 Мбит/с | ||||||
Триггер SPI | Источник сигнала | CH1 ~ CH2 | |||||
Формат данных | Шестигранный(Шестигранник) | ||||||
Ширина бит данных | 4, 8, 16, 24, 32 | ||||||
Триггер IIC | Источник сигнала(SDA/SCL) | CH1 ~ CH2 | |||||
Формат данных | Шестигранный(Шестигранник) | ||||||
Индекс данных | 0 ~ 7 | ||||||
Возможность (состояние) | Запуск бит, остановка бит, отсутствие ответа, адрес, данные, перезагрузка | ||||||
Измерение | |||||||
Курсор | Разница напряжения между курсорами△V | ||||||
Разница во времени между курсорами△T | |||||||
Взаимный△T,В Hertz (1/△T) | |||||||
Автоматическое измерение |
| ||||||
DVM | Источник данных | CH1, CH2 | |||||
Тип измерения | Эффективное значение постоянного тока | ||||||
Эффективное значение переменного тока | |||||||
Постоянный ток | |||||||
Измеритель частоты | Аппаратное обеспечение 6 Биты Частотомер | ||||||
Генератор произвольной формы | |||||||
Канал | 1 | ||||||
Частота образцов | 200MSa/s | ||||||
Вертикальное разрешение | 12 бит | ||||||
Максимальная частота | 25 МГц | ||||||
Стандартные формы сигнала | Грех, квадрат, пульс, треугольная, Выборочная волна, индекс, шум | ||||||
Произвольная форма волны | Arb1, Arb2, Arb3, Arb4 | ||||||
Грех | Частотный диапазон | 0,1 Гц ~ 25 МГц | |||||
Квадрат/пульс | Частотный диапазон | 0,1 Гц ~ 10 МГц | |||||
Треугольная волна | Частотный диапазон | 0,1 Гц ~ 1 МГц | |||||
Пробоотборная волна | Частотный диапазон | 0,1 Гц ~ 1 МГц | |||||
Индекс | Частотный диапазон | 0,1 Гц ~ 5 МГц | |||||
Шум | |||||||
Arb1 | Частотный диапазон | 0,1 Гц до 10 МГц | |||||
Arb2 | Частотный диапазон | 0,1 Гц до 10 МГц | |||||
Arb3 | Частотный диапазон | 0,1 Гц до 10 МГц | |||||
Arb4 | Частотный диапазон | 0,1 Гц до 10 МГц | |||||
Длина волны | 8KSa | ||||||
Частота | Точность | 100 ppm (<10 кГц) 50 ppm (>10 кГц) | |||||
Разрешение | 0,1 Гц или 4 бит, возьмите больший | ||||||
Амплитуда | Выходной диапазон | 10мв ~ 7Vp-p (Высокое сопротивление) | |||||
5мв ~ 3.5Vp-p (50Ω) | |||||||
Смещение постоянного тока | Диапазон | ± 3,5 V,Высокое сопротивление | |||||
± 1,75 V, 50 Ом | |||||||
Разрешение | 100 мкВ или 3 бита,Возьмите больший | ||||||
Точность | 2% (1 кГц) | ||||||
Выходное сопротивление | 50 Ом | ||||||
Общие характеристики | |||||||
Дисплей | Тип дисплея | 7''ДиагональTFTЖидкий кристалл | |||||
Разрешение дисплея | 800 (по Горизонтали) * 480 (по вертикали)Пиксели | ||||||
Цвет дисплея | 16 миллионов цветов (24 бит истинного цвета) | ||||||
Время выдержки | Минимум,1 s, 5 s, 10 s, 30S,Бесконечное | ||||||
Тип дисплея | Точка, вектор | ||||||
Яркость дисплея | Регулируемый | ||||||
Тип сетки | Регулируемый | ||||||
Яркость сетки | Регулируемый | ||||||
Интерфейс | Стандартный интерфейс | Usb-хост, usb-устройство | |||||
Общие характеристики | Выход компенсатора зонда | ||||||
Выходное напряжение, типичный | Около 2Vpp вход ≥ 1MΩ нагрузка | ||||||
Частота, типичная | 1 кГц | ||||||
Источник питания | 100-120VACRMS(± 10%), 45Hzto 440Hz, CATⅡ | ||||||
120-240VACRMS(± 10%), от 45 Гц до 66 Гц, CATⅡ | |||||||
Энергопотребление | <30 Вт | ||||||
Предохранитель | T, 3.15A, 250V, 5x20mm | ||||||
Рабочая температура | 0 ~ 50 °C (32 ~ 122 °F) | ||||||
Температура хранения | -40 ~ + 71 °C (-40 ~ 159,8 °F) | ||||||
Влажность | ≤ + 104 ℉(≤ + 40 °C): ≤ 90%Относительная влажность | ||||||
106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60%Относительная влажность | |||||||
Высота | Операционная и неоперационная | 3, 000 м (10, 000 футов) | |||||
Механический шок | Случайные вибрации | 0,31 gRMSfrom 50 Гц до 500 Гц, | |||||
10 минут на каждой оси | |||||||
Не работает | 2,46 ГРМ от 5 Гц до 500 Гц, | ||||||
10 минут на каждой оси | |||||||
Операционная система | 50 г, 11 мс,Половина-синусоида | ||||||
Механический | Размеры | 318x140x150 мм (Длина x Ширина x высота) | |||||
Вес | 2900 г | ||||||
Аксессуары
Смотрите так же другие товары:
