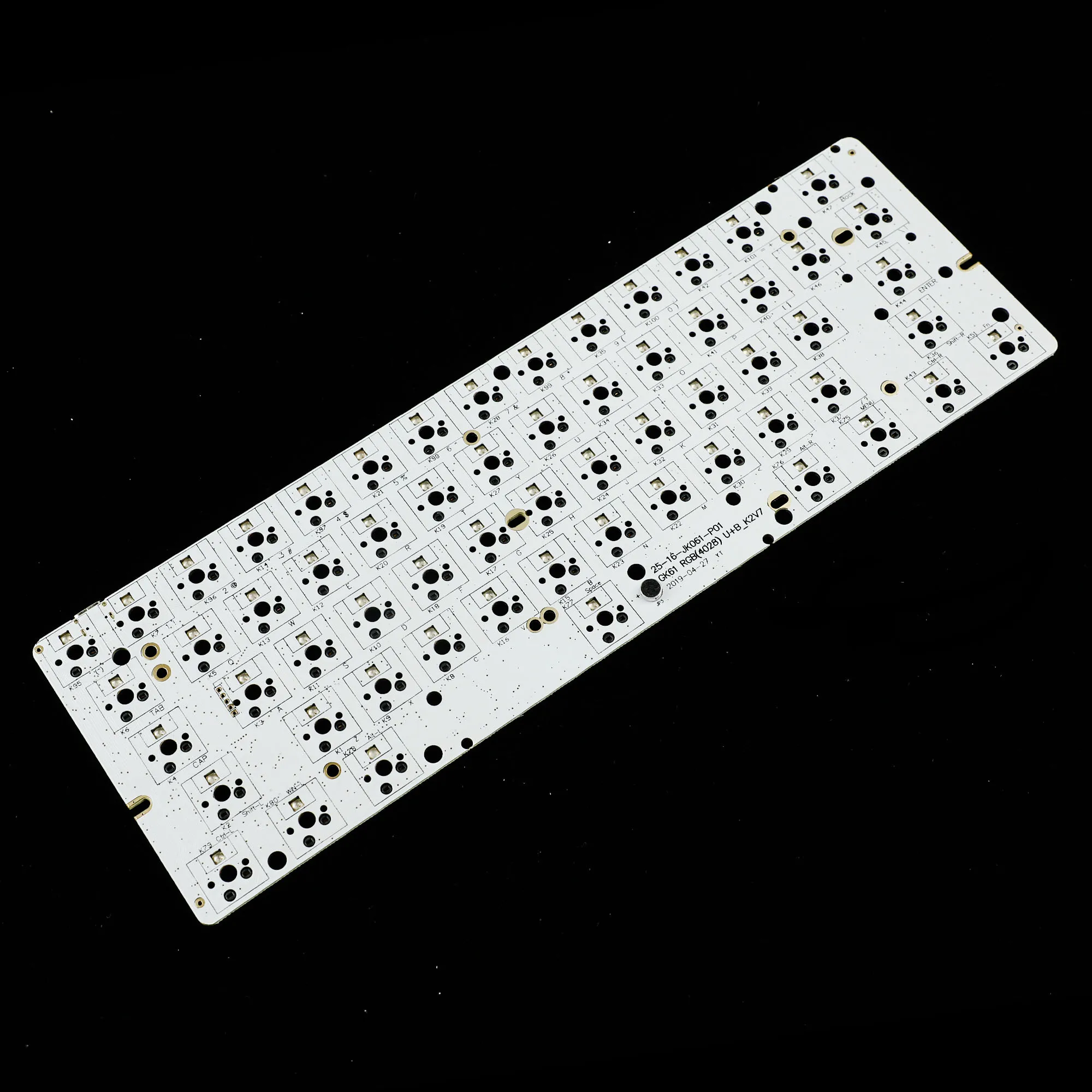

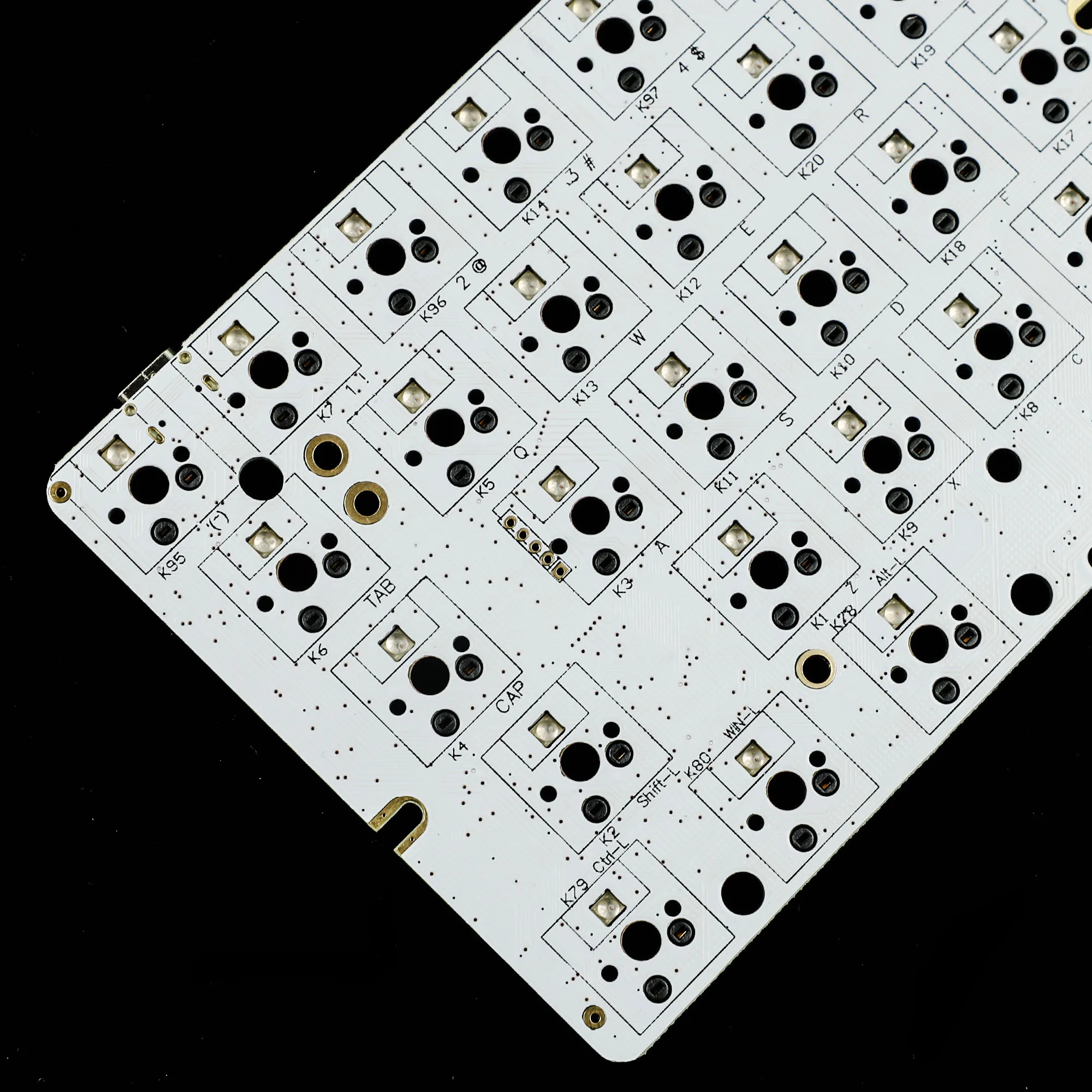

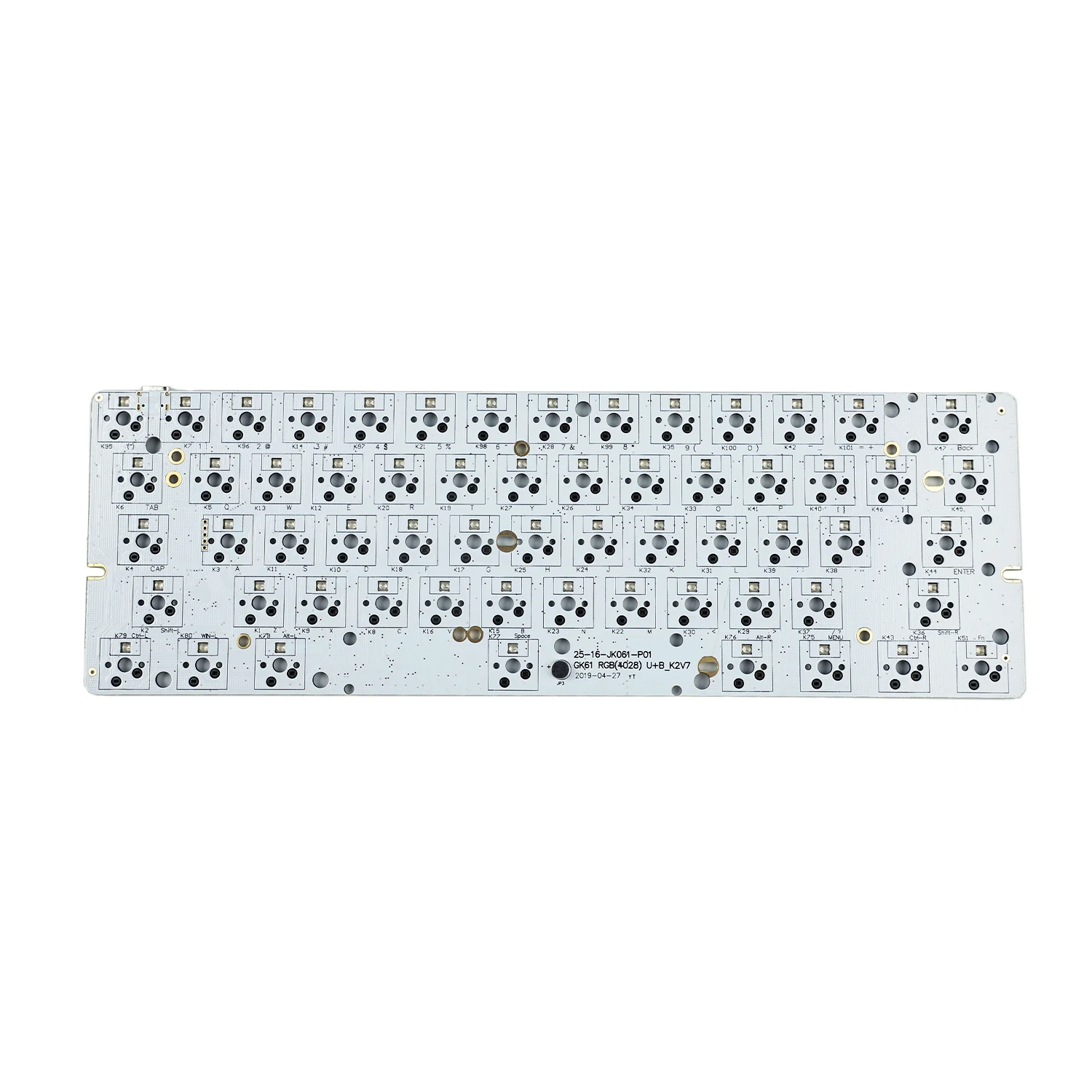

Skyloong 60% 61 Hotswap PCB | GK61 GK61S Bluetooth Full RGB Tyce C независимый драйвер Для механической

В комплекте

Только печатная плата:Только печатная плата GK61 /GK61S Type C.

Печатная плата из алюминиевой пластины:GK61 /GK61S PCB + GK61 алюминиевая пластина (можно выбрать черный серебристый или серый цвет) + OEM Gateron пластина установленная стабилизатор.

Печатная плата Латунные плиты:GK61 /GK61S PCB + GK61 латунная пластина + OEM Gateron пластина монтируется стабилизатор.

Между печатной платой и пластиной нет винтов, закрепленных переключателем.

GK61S PCB-это Проводная Двухрежимная плата Bluetooth, однако мы не помещаем батарею внутри для проблемы доставки.

Вы можете подготовить 1,25 стежков на каждые красным/черным провод/литий-полимерный аккумулятор.

Подробная информация

1. Пожалуйста, обратите внимание: Эта плата Полностью программируется, однако Fn находится справа от нижней строки и не может меняться.

2.PCB имеет полный переключатель RGB, поддержка программиста, может поддерживать музыку.

Чипсет MCU 32 bit,8 M Flash,3 шт. 256*256*256 RGB drive для поддержки полного 16,8 миллионов RGB.

3. О совместимости размеров:

Размер pcb 287x95мм. Размер pcb 287x95мм.

Измерьте свой чехол, прежде чем заказывать его, так как многие новые чехол не могут поместить этот старый PCB.

Резьбовое отверстие пластины для соединения печатной платы не может соответствовать 100%.

Однако не нужно использовать это отверстие для винта в качестве необходимости.

Вы можете просто установить, так как метод ниже подходит непосредственно.

Эта печатная плата немного больше, чем новая GK64x.

Он может использоваться с большинством GH60 чехол в нашем магазине. Это также должно помочь с Tofu60 чехол

Этот PCB не может использоваться с новейшим GK чехол, такой как Алмазный чехол.

Для установки GK61 PCB, пожалуйста, используйте ЛАТУННЫЕ БОЛТЫ И M2-6 винты. Акриловый чехол с ЧПУ матовый, алюминиевый чехол с ЧПУ анодированный.

4.PCB программируется с программным обеспечением ниже (можно скачать на официальном сайте)

Флуоресцентный

Некоторые Совместимый Чехол в магазине

1.GH60 пластиковый чехол:Здесь

2.GH60 Деревянный чехол A:Здесь

3.GH60 Алюминиевый Чехол низкопрофильный:Здесь

4.GH60 алюминиевый чехол высокого профиля:Здесь

Как установить набор печатных плат

1. Сначала установите стабилизаторы на печатную плату

2. Количество около 5-6 переключается на углы пластины и среднюю часть полностью

3. Количество этих переключателей на разъем PCB полностью.

После закрепления печатной платы Подключите другие переключатели в пределах 90 градусов.

При подключении вы можете поместить печатную плату на стол, чтобы избежать больших повреждений при подключении переключателей.

4. Если есть какое-либо большое сопротивление при подключении выключателей, особенно когда вы используете переключатели kailh, не кладите его в кратчайшие сроки.

Убедитесь, что штырь переключателя не Согнут, а переключатели-около 90 градусов.

5. После подключения выключателей, если 1 или 2 ключа не работают, проверьте контактный выключатель, Согнут ли он сначала.

Затем проверьте, свободно ли подключено заднее гнездо.

Даже печатная плата hotswap не должна паять, как обычно, однако розетка легко подключается или выключается через много раз

Замена, так что если вы можете подготовить дешевый паяльник в руке, 1 hotswap PCB может использоваться в течение многих лет. Мы продали много бренда hotswap

PCB теперь, это опыт многих клиентов.
