Tuya датчик температуры WIFI уровень воды термостат контроллер Удаленная

Tuya датчик температуры WIFI уровень воды термостат контроллер Удаленная

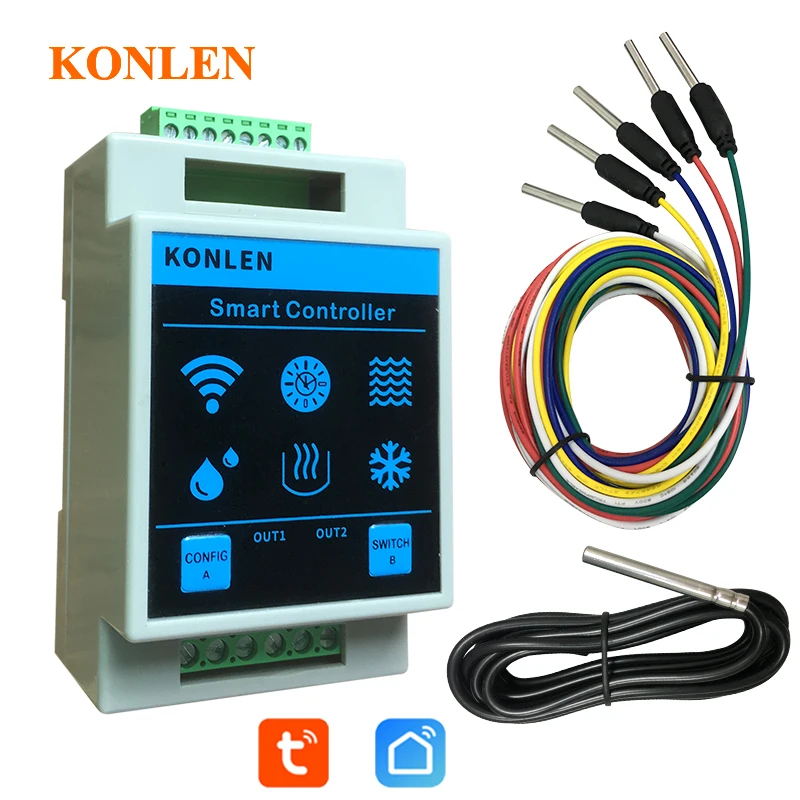

Это контроллер уровня воды Konlen WIFI, который соединен с температурным зондом и пятипроводным электродом уровня воды. Его можно установить с помощью приложения для достижения контроля температуры, постоянной температуры подачи воды или обычных функций водоснабжения.

Версия по умолчанию А: питание от ac220в. Если в вашей стране 110 В, нет 220 В, вы можете выбрать версию B: DC12V

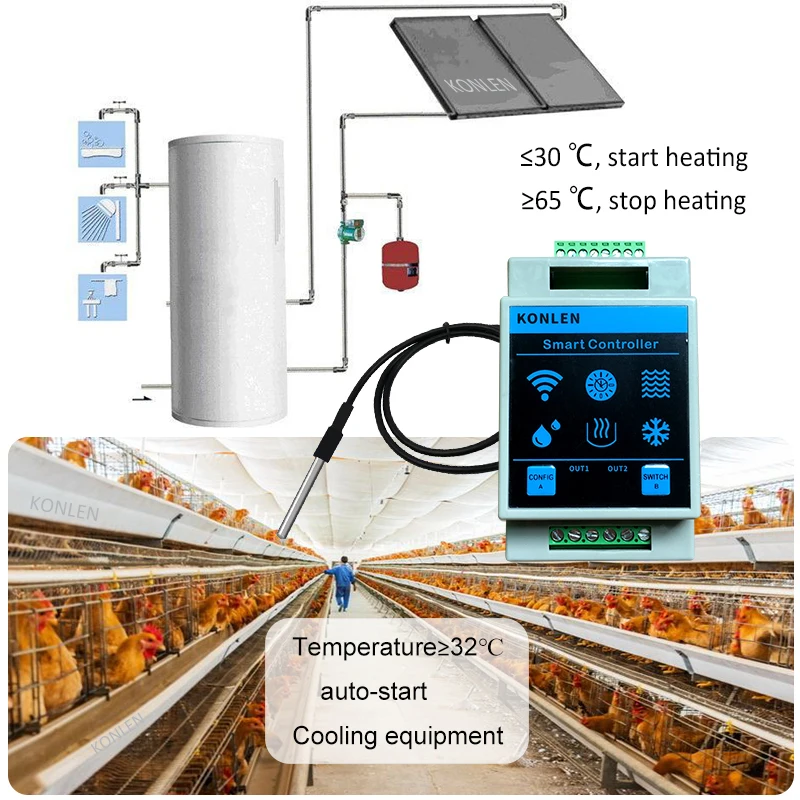

Контроллер KONLEN подходит для различных случаев, таких как системы ОВКВ, солнечные термальные водные процессы, бойлеры и аквакультура.

Проводов

A: кнопка настройки Wi-Fi или релейный выход 1 ручной переключатель.

B: релейный выход 2 ручной переключатель:

Пользователи могут нажать кнопку A/B для включения/выключения реле 1/2 вручную.

Но обратите внимание, что ручной переключатель A/B эффективен только тогда, когда текущая температура или уровень воды находится между заданным значением пуска и остановки.

C: индикатор настройки Wi-Fi или релейный выход 1 индикатор состояния

D: релейный выход 2 индикатора состояния

Терминал 1 и 2: подключение с датчиком температуры

Терминал 3: не используется.

Терминал 4: 100% уровень воды (синий кабель)

Терминал 5: 75% уровень воды (зеленый кабель)

Терминал 6: 50% уровень воды (желтый кабель)

Терминал 7: 25% уровня воды (красный кабель)

Терминал 8: COM: общий электрод (белый кабель)

Терминал 9 и 10: релейный выход 1 (нормально открытый)

Обычно 9 и 10 соединяются с нагревателем или охладителем

Терминал 11 и 12: релейный выход 2 (нормально открытый)

Обычно 11 и 12 соединяется с водяными насосами, используется для управления водяным насосом ВКЛ/ВЫКЛ.

13,14 терминала: Электропитание 220 В.

Примечание: Если в вашей стране 110 В, нет 220 в, пожалуйста, выберите версию B: DC12V.

1. Название устройства: может быть изменено

2. Отображение температуры в реальном времени

3. Отображение уровня воды в реальном времени: пять уровней воды: 0%, 25%, 50%, 75%, 100%

4. Переключатель контроля температуры: реле управления выход 1 Переключатель ВКЛ/ВЫКЛ

5. Переключатель контроля наполнения воды: релейный выход 2 включения/выключения

Переключатель включения/выключения реле 1/2: Эффективен только тогда, когда текущая температура или уровень воды находится между заданным значением пуска и остановки.

6. Переключатель-предотвращает пустую воду: обязательный Выключатель воды для наполнения, он используется для защиты от сухого нагрева воды.

Когда уровень воды менее 25%, обеспечить подачу воды для предотвращения сухого нагрева.

7. Функция настройки

8. Установите значение контроля температуры автоматического запуска/остановки нагревателя или охладителя, реле управления выход 1 ВКЛ/ВЫКЛ.

9. Отображение состояния датчика температуры

10. Установите значение контроля уровня воды автоматического запуска/остановки водяного насоса, реле управления Выход 2 вкл/выкл.

11. Отображение состояния датчика уровня воды

12. Установите постоянное значение температуры автоматического запуска/остановки для подачи воды, реле постоянного контроля температуры 2 вкл/выкл.

13. Режим контроля подачи воды (опционально): контроль только уровнем воды или и постоянной температурой и уровнем воды.

14. Установите верхний и нижний предел температурного сигнала

15. Включение/отключение температурного сигнала

16. Установите верхнее и нижнее предельное значение сигнализации уровня воды

17. Включение/отключение сигнализации уровня воды.

Режим управления 1: реле контроля температуры выход 1 (нагреватель или охладитель)

Он может контролировать нагревание или охлаждение, и автоматически судит о режиме в соответствии с значением старта и стопа, установленными приложением.

Режим 1: режим нагрева (низкий, высокий)

Когда заданная температура запуска ниже, чем stop vale, это режим нагрева. Например, xx ≤ 23 °C, запуск нагревательного оборудования; xx ≥ 42 °C, остановите его.

Режим 2: режим охлаждения (высокий, низкий)

Когда заданная температура запуска выше стопового значения, это режим охлаждения. Например, xx ≥ 37 °C, запуск охлаждающего оборудования; xx ≤ 20,5 °C, остановите его.

Режим управления 2: реле контроля уровня воды выход 2 (запуск/остановка водяного насоса)

Настройка приложения: режим контроля подачи воды:Датчик уровня воды только в том случае,

Он работает, чтобы добавить воду только в соответствии с заданным значением уровня воды, без постоянного ограничения температуры.

Уровень воды <пусковой уровень, релейный выход 1 подключается, начать заливать воду;

Уровень воды ≥ заданный "стоп-уровень", релейный выход 1 разъединение, остановка для добавления воды.

Режим управления 3: реле контроля температуры и уровня воды выход 2

Настройка приложения: режим контроля подачи воды: постоянная температура

A. Запуск водяного насоса для заполнения воды:

Если устройство удовлетворяет два условия, как показано ниже, в то же время, релейный выход 2 соединяется, начните водяной насос для заполнения воды.

1) уровень воды <уровень запуска

2) температура ≥ значение запуска

B. Остановите водяной насос для заполнения воды

Если устройство соответствует одному из двух условий, релейный выход 2 отключается, остановите, чтобы залить воду.

1) уровень воды ≥ предустановленный "стоп-уровень", реле 2 разъединения

2) температура ≤ предустановленный "постоянная температура стопа значение", реле 2 разъединения

Режим 4: предотвращает пустую воду

Используется для защиты от сухого нагрева воды.

Настройка приложения: переключатель-предотвращает пустую воду, включите ее.

В некоторых особых случаях необходимо включить защиту от сухого нагрева воды.

В режиме постоянного контроля температуры, это позволит включить водяной насос для заполнения воды, когда уровень воды ниже 25% для предотвращения сухого нагрева, хотя заданное значение температуры запуска еще не достигло. Когда уровень воды менее 25%, релейный выход 2 задержки 10 секунд для подключения, затем начать заливать воду; Когда уровень воды достигает 25%, релейный выход 2 задержки 10 секунд для отключения, затем перестаньте заливать воду.

Режим 5: ручное управление переключателем

Релейный выход 1 ручное управление: Кнопка A на устройстве или кнопка «Switch-Temp Ctrl» на приложении

Релейный выход 2 ручное управление: кнопка B на устройстве или кнопка «Переключение-подача воды» на приложении.

Ручной переключатель эффективен только в том случае, если заданное значение "start" или stop "не достигается. Таким образом, ручной переключатель выполняет только команду on/off, когда температура или уровень воды между заданным значением start и stop.

Упаковочный лист

Руководство пользователя на английском языке-1 шт.

1 х wifi контроллер уровня воды

1 х Wi-Fi датчик температуры с 2 метра.

5 x датчиков уровня воды с разной длиной кабеля.

Обратите внимание:

Белый кабель: 3,5 метров

Красный кабель: 3,1 метров

Желтый кабель: 2,3 метров

Зеленый кабель: 1,1 метров

Синий кабель: 1 метр

Пользователи могут продлить кабель датчика уровня воды самостоятельно, если длина кабеля не достаточно. Максимальная длина кабеля, который может быть расширен, составляет 30 метров.

Если ваша страна AC110V, нет AC220V, пожалуйста, выберите обновленную версию B: DC12V.

Версия DC12V включает адаптер питания DC12V, штепсельную вилку EU/US/UK/AU опционально. Мы вышлем правильный разъем питания для вашей страны.

Спецификация:

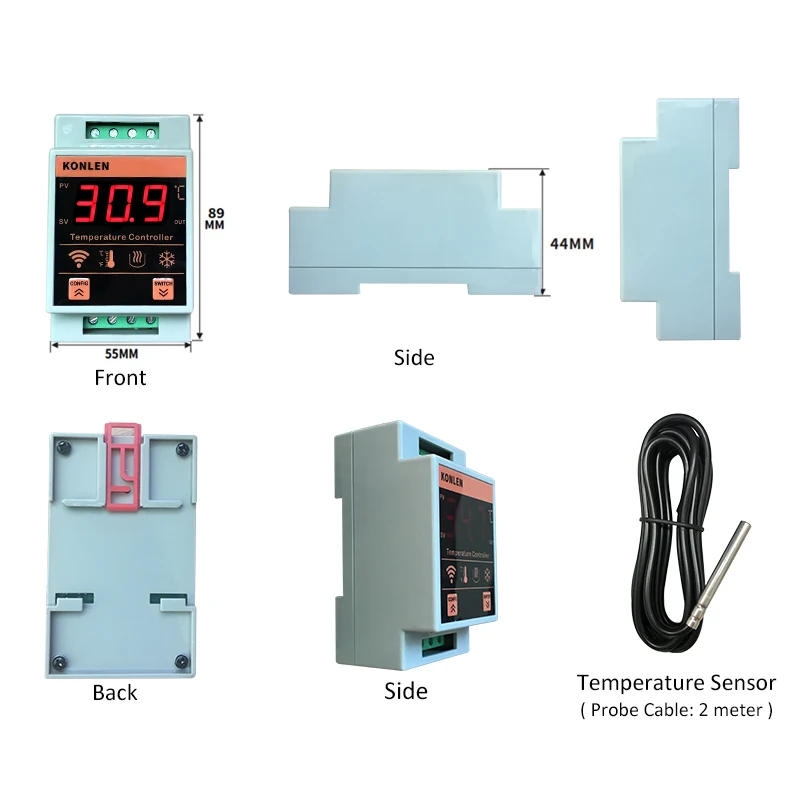

Размер продукта: 95 мм x 55 мм x 44 мм

Источник питания: ac220в (доступно для диапазона от 210 В до 240 В).

Если в вашей стране 110 В, нет 220 в, пожалуйста, выберите обновленную версию B: DC12V

Диапазон температуры обнаружения: от-30 ℃ до + 140 ℃

Погрешность измерения температуры: ± 1 ℃

Уровень воды: дисплей 5 уровней, 0%, 25%, 50%, 75%, 100%

Повышение уровня воды: уровень воды <25% электрода; Дисплей приложения 0%; Достигать до 25%, дисплей приложения 25%; Достичь до 50%, дисплей приложения 50%; Достичь до 100%, дисплей приложения 100%.

Уровень воды уменьшая: уровень воды ниже, чем 100%, дисплей с приложением 75%; Ниже 75%, приложение показать 50%; Ниже 50%, приложение дисплей 25%, ниже 25%, дисплей с приложением 0%.

Выход: два релейных выхода (обычный открытый)

Срок службы реле: 100000 раз.

Сила тока контакта реле-это резистивная нагрузка 10А, Индуктивная нагрузка 2А, может контролировать 2000 Вт резистивную нагрузку или 500 Вт Мотор или водяной насос.

Если вам нужны большие нагрузки, добавьте контакторы переменного тока, иначе это вызовет жгучую опасность.

Устройство Рабочая среда: -10 ℃〜 50 ℃

WIFI: Wi-Fi 2,4 ГГц B/G/N, не поддерживает 5G.

Приложение конфигурация Wi-Fi

Контроллеры используют приложение Tuya smart или приложение Smart Life.
