Контроллер ЧПУ Ddcs-expert с 3/4/5 осями G-код поддерживает журнал инструментов/atc вместо

Контроллер ЧПУ Ddcs-expert с 3/4/5 осями G-код поддерживает журнал инструментов/atc вместо

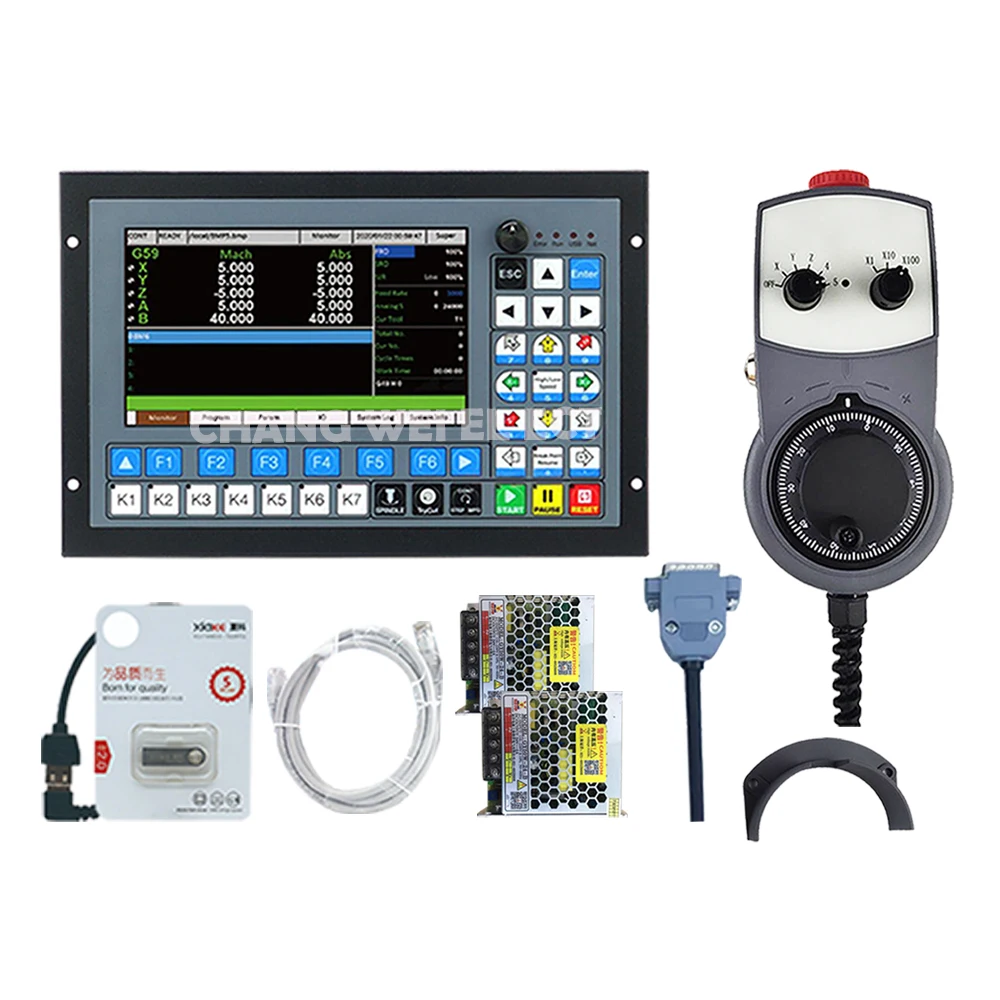

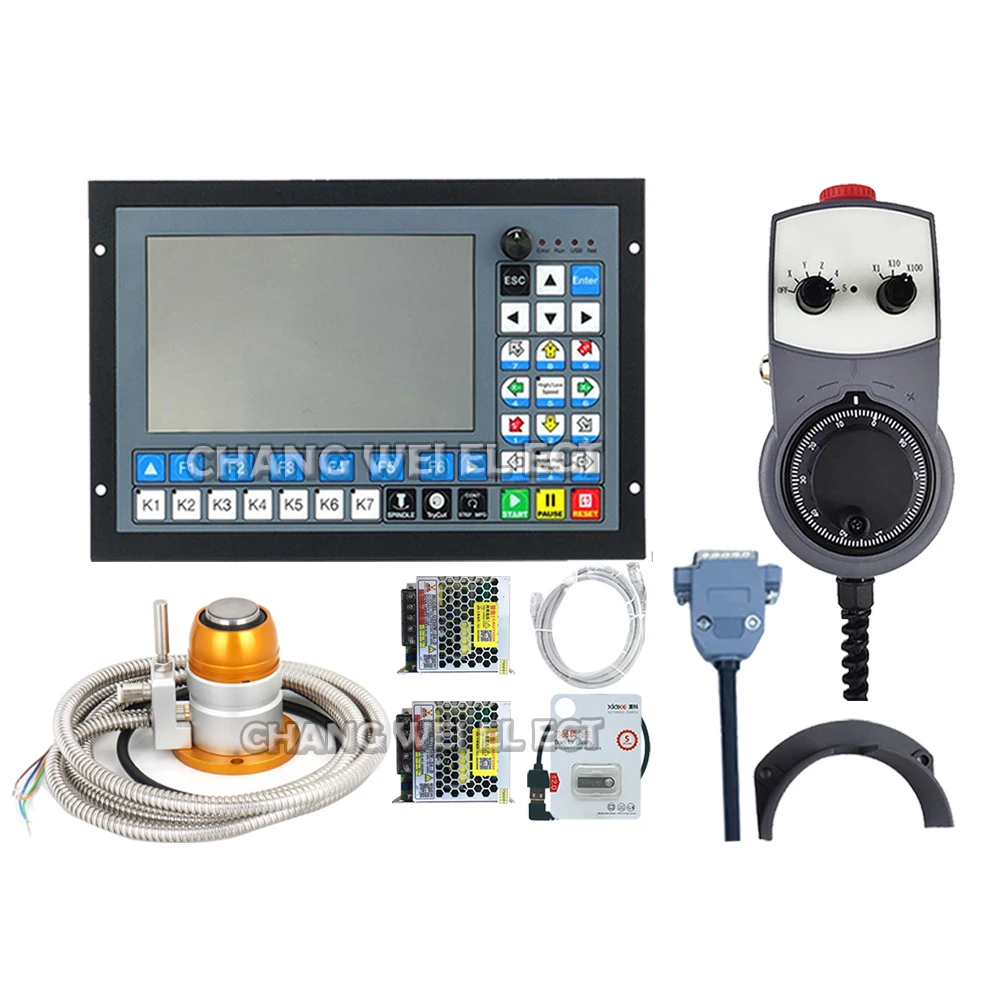

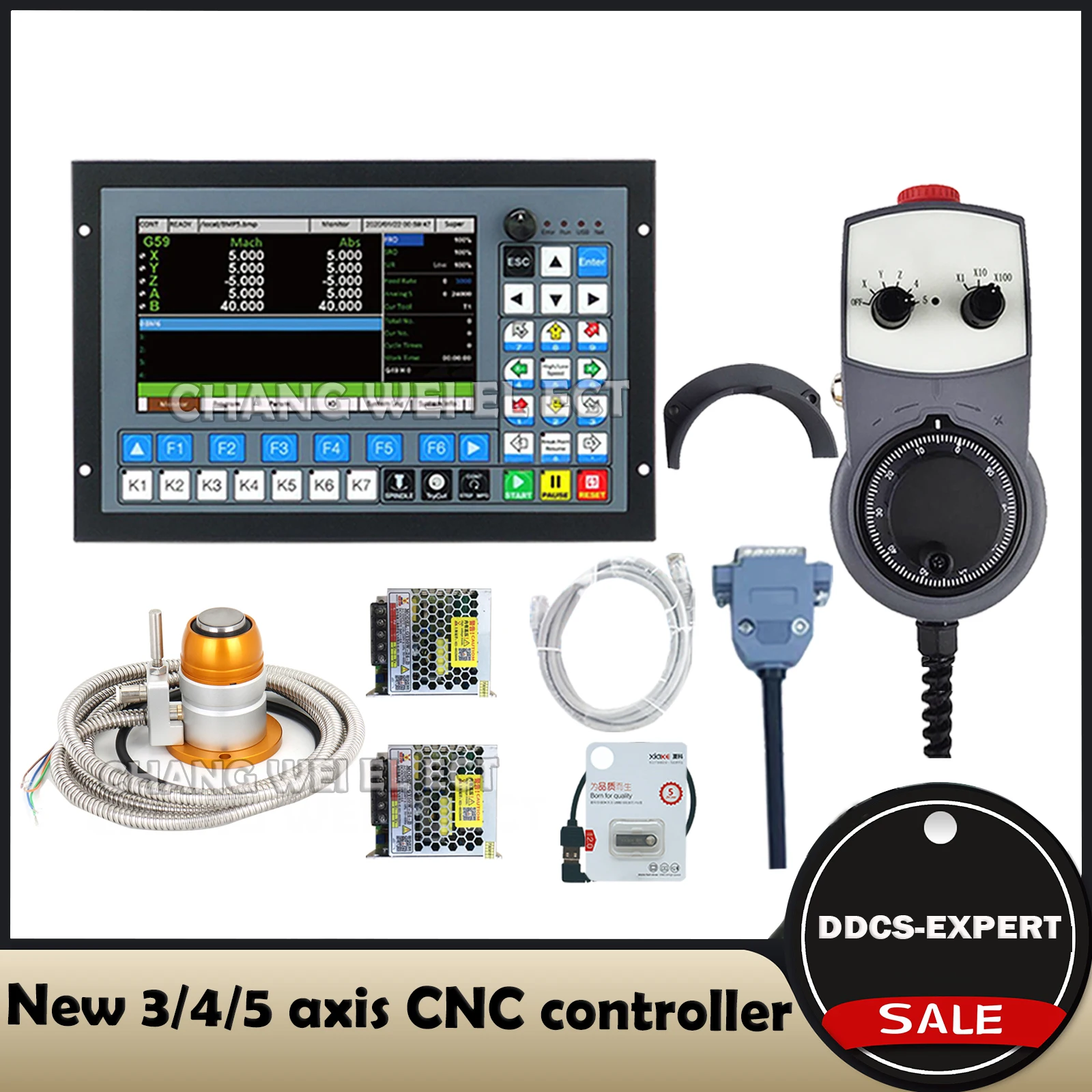

Упаковочный лист:

1 х контроллер с ЧПУ (3, 4, 5 осей опционально)
1 х USB удлинитель
1x4 ГБ U диск
Сетевой кабель-1 шт. 1 x 5-осевой аварийной остановки электронный маховик MPG
1 х крючок для маховика
2x75 Вт источник питания

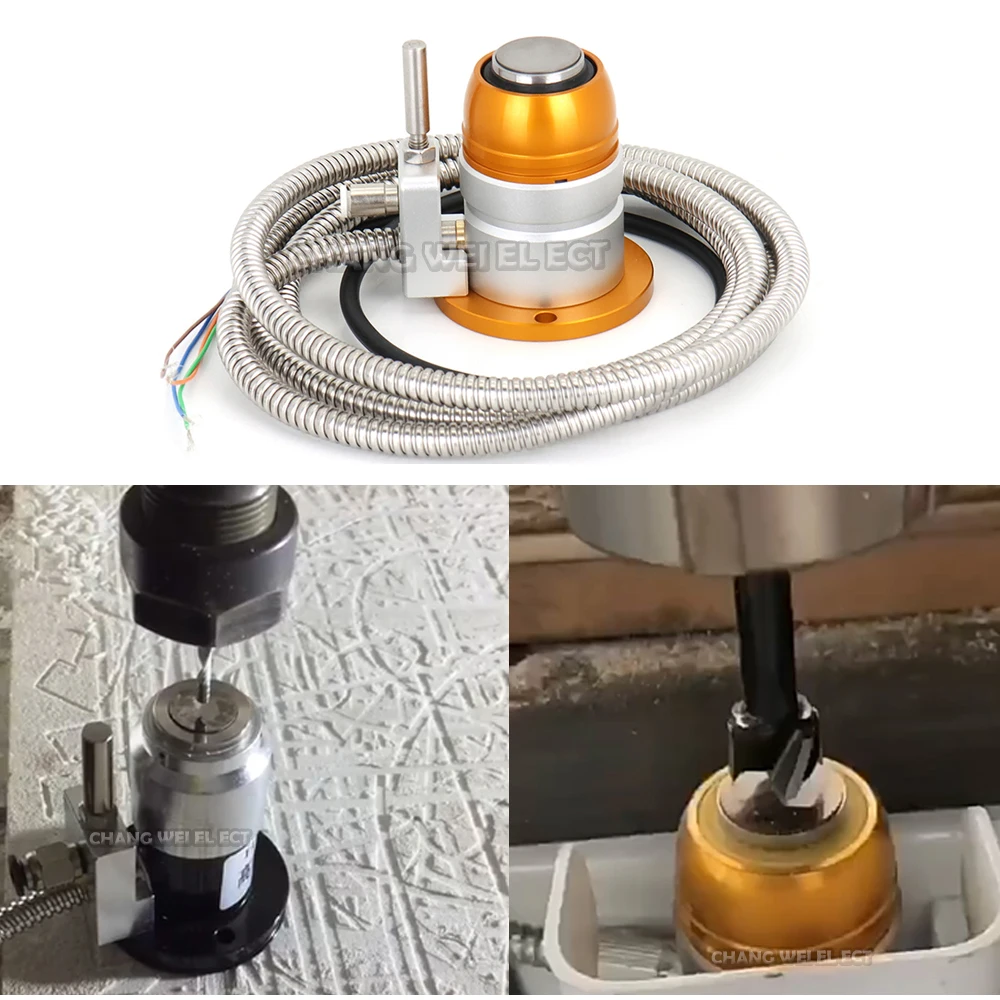

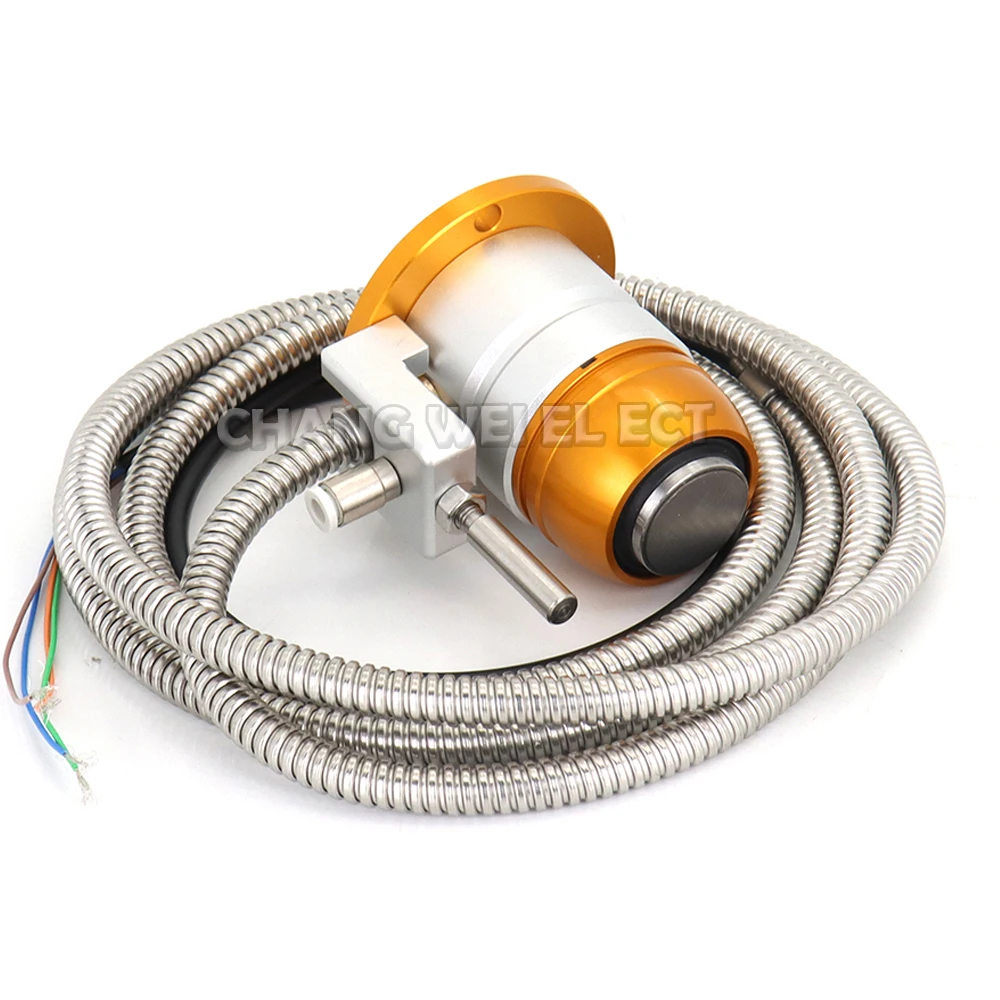

1x автоматический датчик инструмента

Введение:

В DDCS-EXPERT системы является профессиональным 3-5 оси motion контроллер на основе интегрированная платформа. Оборудована кухонным гарнитуром с диагональю 7 дюймов полный цветной экран, полноценная клавиатура вход переменного тока, и настраиваемых функциональных клавиш для того, чтобы сделать пользователей операции более удобными. Поддержка мульти-процесса, прямой инструментальный журнал, круговой дисковый Инструмент журнал функция. Интерфейс и структура используют обычный метод на рынке, с простой работой, легко научиться и понять, и удобная установка. В системе используется усовершенствованный алгоритм адаптивного контроля скорости подачи, который имеет характеристики высокой эффективности обработки и хорошего качества поверхности. Отвечает требованиям различных гравировальных, гравировальных и фрезерных станков, резки

Характеристика

* Макс. 5 осей: 2-4 оси линейной интерполяции, какие-либо 2 оси круговой интерполяции;

* 7 дюймовый полноцветный светодиодный экран; Разрешение размерное соотношение: 1024*600,40 работа клавиш

* 24 изолированных фотоэлектрических цифровых входа, 21 изолированный фотоэлектрический цифровой выход

* Аналоговое управление шпинделя 0-10 в управление шпинделя, поддержка PWM выход

* Тип журнала: многофункциональный, прямой инструментальный журнал и дисковый журнал

* Режим зонда: Поддержка автоматического зонда и ручного зонда

* Датчик инструмента фиксированный датчик положения, датчик плавающего инструмента, 1-й зонд/2-й зонд;

* Способы компенсации ресниц: Компенсация пространства адреса, компенсация пространства радиуса, компенсация длины;

* Алгоритм интерполяции: Тип S, круговой жесткий алгоритм, круговой мягкий алгоритм;

* Язык: китайский, английский;

* Программная Сигнализация: ошибка программы, ошибка работы, ошибка перезаписи, ошибка контроллера и т. д.

* Сеть: Поддержка обмена файлами и онлайн-обработки удаленных файлов.

* Дифференциальный выход для импульсного сигнала и направления, максимальная интерполяция импульсной выходной частоты 1 МГц

* Режим управления шпинделем, многоконцевая скорость (4 линии 16 видов скорости), серво шпиндель.

* Совместим со стандартным g-кодом, совместим с популярным программным обеспечением CAD / CAM, таким как ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 и т. д.

* Система управления может просмотреть путь обработки перед обработкой, и это делает систему более стабильной, работает гладко и точно

* Поддерживает высокоскоростную обработку в непрерывном сегменте полилиний, система может автоматически выбирать более эффективный алгоритм из разных типов алгоритмов сегментов полилинии;

* Поддерживает файлы неограниченного размера для обработки

* Поддержка восстановления точки останова, восстановление «отключения питания», попробуйте отрезать, начните с ближайшей точки, начните с определенной линии

* Поддерживает функцию блокировки времени;

* Поддержка 4 видов прав на операции: посетитель, оператор, менеджер, супер-менеджер

Характеристики рулевого колеса:

Новый внешний вид, защита от помех, высокая грузоподъемность.

Высокоинтенсивный пластиковый корпус и высокая диэлектрическая прочность.

Обеспечивается тремя градусными увеличениями, которые соответственно X1, X10 и X100.

Он широко используется в станках с ЧПУ, с соотношением разрешения 100

Спецификация:

Режим выхода: NC (нормально закрытый)
Почти 0 перед поездкой
Ход: 5 мм
Точность повторного позиционирования: 0,001 мм (Рабочая скорость: 50-200 мм/мин)
Срок службы: 3000000 раз
Сила контакта: 1,5 Н
Шлифовка оболочки: 4S
Уровень защиты: IP67
Диаметр резца: 20 мм
Материал: жесткий сплав.
Из спецификации: NC (нормально закрытый), сигнал расстояния около 5 мм
Уровень удара: DC24V 20 мА (макс.) 10 мА (резистивная нагрузка)

Особенности:

1. Водонепроницаемая и Пыленепроницаемая структура, с хорошей прочностью в обработке с ЧПУ.
2. Он может значительно повысить эффективность установки инструмента в обработке CNC.
3. Когда ход превышен, он услышит сигнал тревоги.
4. Автоматическое обнаружение повреждения инструмента: если инструмент поврежден или сломан, машина автоматически прекратит работу и выдаст предупреждение.
Автоматическая компенсация износа инструмента: после обнаружения износа головки инструмента, соответствующая программа может быть скорректирована, чтобы обеспечить точность заготовки.

ПРИМЕЧАНИЯ по установке:

1. Столб и устройство настройки инструмента должны быть перпендикулярны контактной поверхности и перпендикулярны контактной поверхности. Пожалуйста, установите их на верстак с небольшими железными настилками как можно больше.
2. Убедитесь, что вы используете напряжение в диапазоне номинального источника питания, пожалуйста, Управляйте DC10-30V, ток меньше 20 мА, а диапазон температур окружающей среды-25 °C-70 °C. 3. Пожалуйста, Контролируйте диаметр инструмента, чтобы быть менее 20 мм, и скорость резки должна быть менее 50-200 мм/мин. Центр инструмента должен упасть на центр поверхности инструмента.
