Беспроводной пульт дистанционного управления 433 МГц 12 В постоянного тока 1 канал

Беспроводной пульт дистанционного управления 433 МГц 12 В постоянного тока 1 канал

433 МГц беспроводной пульт дистанционного управления DC 12V 1CH релейный приемник и радиочастотный передатчик. Замок отпечатков пальцев. Электронный замок управления Diy

Характеристики приемника:

Входная мощность: DC10V-14V

Ток в режиме ожидания:<5 мА

Частота RF: 433 МГц

Режим работы RF: супергетеродинный

Чувствительность приема: >-108dbm

Расстояние передачи:>50 м (открытое пространство)

Режим декодирования: Программное обеспечение MCU декодирование

Удаленное Хранение: 25 шт.

Поддержка удаленного типа: код обучения EV1527, фиксированный код

Режим работы: Мгновенный, тумблер, задержка времени блокировки (5s ,10s ,15s,20s ), автоматическое включение при включении

Тип проводки: стационарный терминал

Выход Te тип проводки rminal :NO , NC , COM

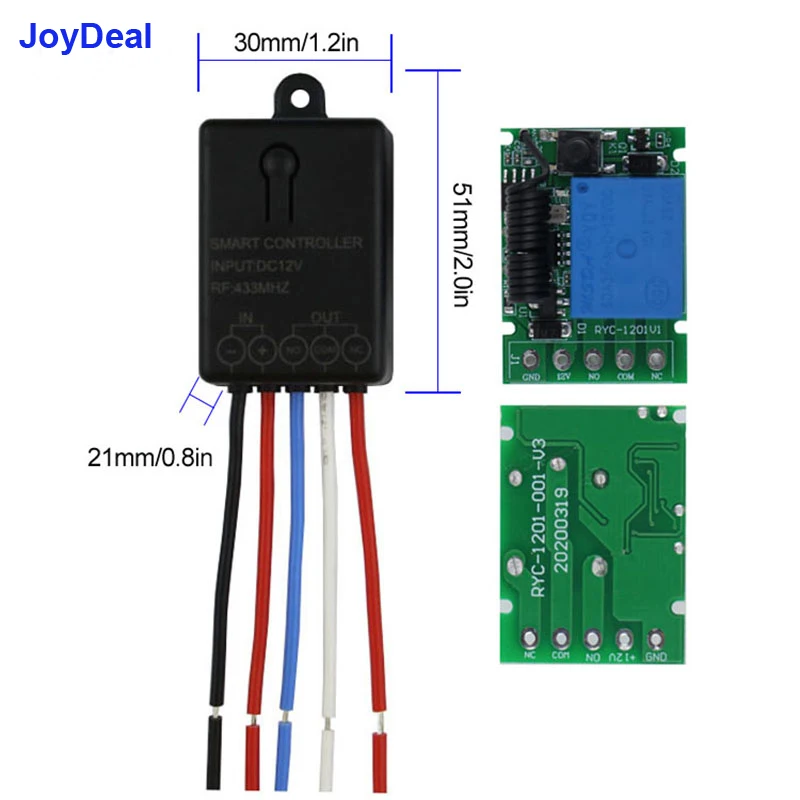

Размер печатной платы: 36*26*17 мм (Д, Ш, в)

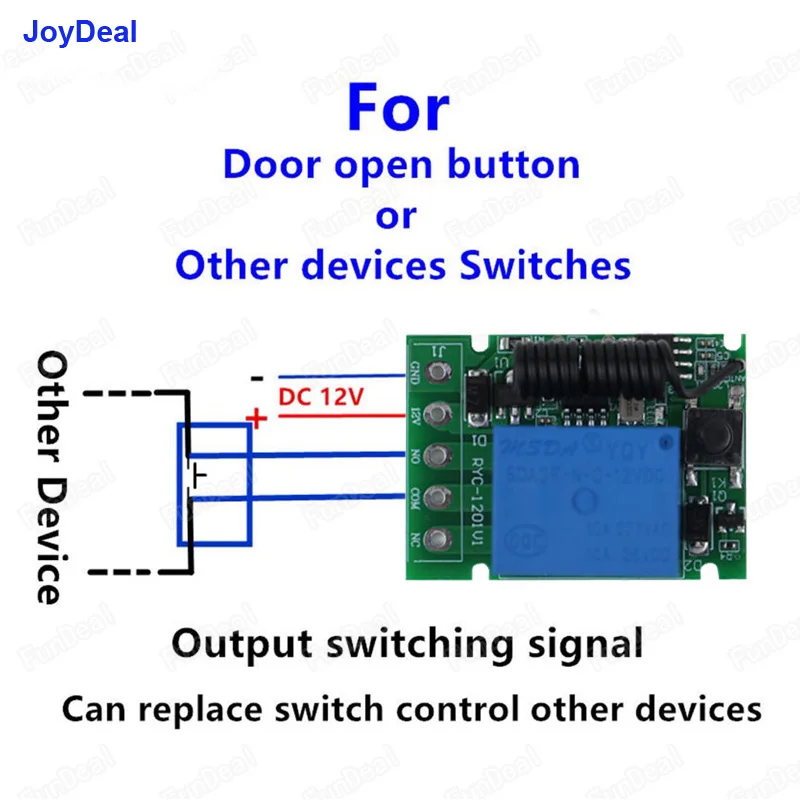

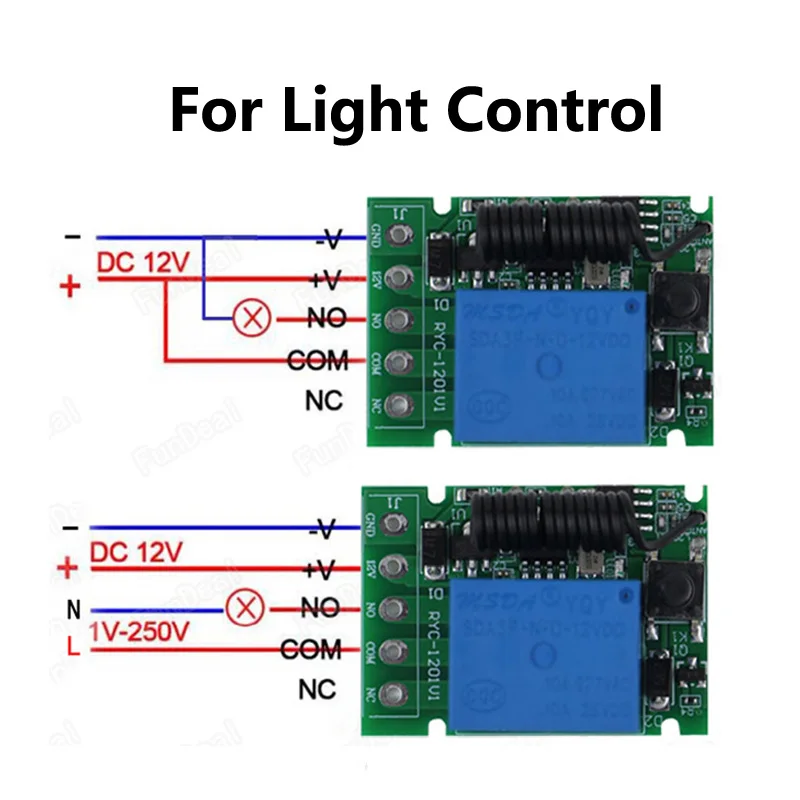

Схема проводки 1:

+ : 12 В + вход;

- : GND-вход;

НЕТ: выход, нормально открытый;

COM: выход, общий;

NC: выход, нормальное закрытие.

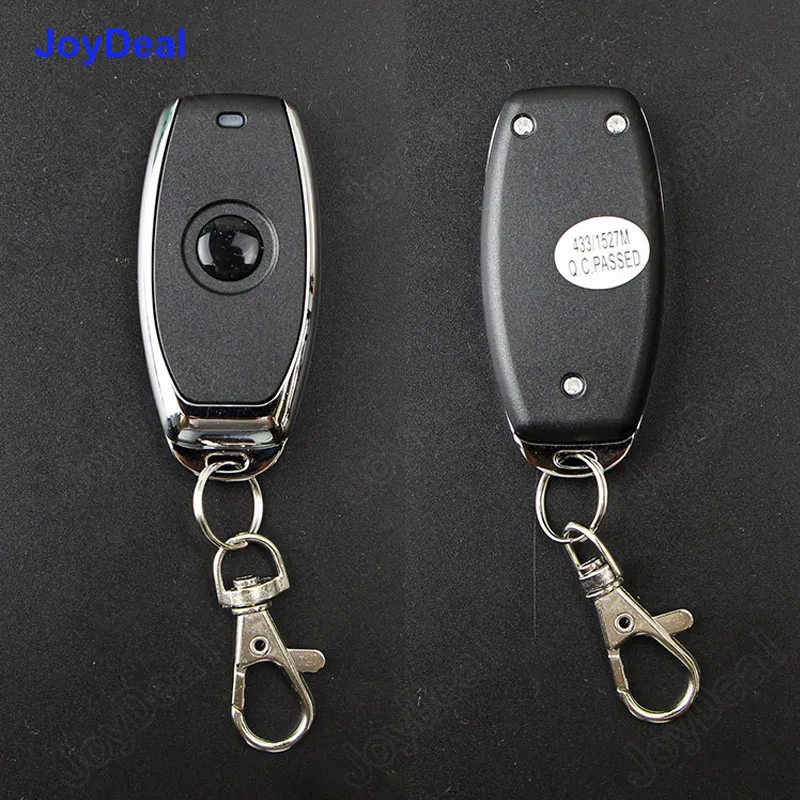

Характеристики передатчика:

Рабочая частота RF: 433 МГц.

Кодированная система: 1527 код обучения.

Рабочее напряжение: 6 В постоянного тока.

Рабочий ток: 12 мА.

Мощность передачи: 10 мВт.

Беспроводное рабочее расстояние: 50 м (свободное пространство).

Скорость передачи: 50 ~ 60 кГц.

Отклонение частоты: ± 0,2 МГц.

Цвет: черный.

Посылка Размеры: 6,2*2,9*1,2 см/2,44*1,14 * 0.47in м².

Вес посылка: 34 г/1,19 унций.

Применение

О режиме работы:

1. Мгновенное:Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.

2. Переключение:Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.

3. Фиксация:Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.

4. Режим задержки времени:Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10s или 15s или 20s, реле отключается автоматически.

5. Автоматическое включение при включении: Когда источник питания, реле подключается.

Очистка кода:

Нажмите кнопку обучения на приемниках 9 раз, пока светодиодный индикатор не выключится, а затем мигнет, пока он не начнет мигать 5 раз. Это означает, что код был успешно очищен;

После очистки кода, все пульт дистанционного управления больше не может работать.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.

Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться,

Обучение успешно.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, он приходит в режим переключения

Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться,

Обучение успешно.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изучен для «ON», второй раз узнал для «OFF».

Например: Кнопка A = ON, кнопка B = OFF

Нажмите кнопку обучения на приемнике в три раза, он переходит в режим фиксации.

Подождите немного, светодиодный индикатор на плате приемника будет включен,

Нажмите кнопку дистанционного управления A,

Светодиодный фонарик 3 раза.

Нажмите кнопку дистанционного управления B.

Светодиодный индикатор мигает 3 раза, а затем выключается,

Обучение успешно.

A = ON , B = OFF.

Изучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед время, время в течение 5 секунд.

Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 10 секунд.

Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд.

Нажмите кнопку обучения на приемнике в семь раз, время задержки в течение 20 секунд.

Светодиодный индикатор будет включен. Нажмите кнопку дистанционного управления, светодиодный индикатор мигает 3 раза, а затем выключается, успешно обучаясь.

Изучение кода: (автоматическое включение при включении)

Нажмите кнопку обучения на приемнике восемь раз, он приходит в режим настройки

Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться,

Обучение успешно.

Примечание:

1. Система может хранить 25 шт. пультов дистанционного управления, если пульт получит более 25 шт., исходный пульт дистанционного управления будет потерян.

2. Когда вы получаете наши продукты, он может быть установлен в одном удаленном режиме случайным образом, потому что каждый продукт был протестирован, прежде чем он может быть аранжирован для отправки. Поэтому, пожалуйста, удалите имеющиеся данные для первого использования.

3. После удаления данных все пульты дистанционного управления больше не могут работать.
