Новый Двухканальный тестер кривых VI ASA печатная плата онлайн-осмотр функция

---

Двухканальный тестер кривой, два канала отображают Движение влево и вправо одновременно, что может четко сравнить качество компонентов. Анализ кривой VI также называется ASA. Он не включает принципы цепи и не требует Цепь должна быть в рабочем состоянии. Таким образом, он может быть использован для обнаружения неисправностей печатной платы без чертежей и материалов, отделенных от оборудования (без онлайн-тестирования); Нет необходимости питания на печатной плате, которая является относительно Безопаснее.
Он не включает в себя функции компонентов на печатной плате, поэтому независимо от того, какой тип компонентов цепи состоит из, цифровых, аналоговых, смешанных цифровых-аналоговых, известных функций, неизвестный (например, выделенный, программируемый) и т. Д., может быть использован.
Тест; Он тестируется узлами цепи (контакты устройства) и в основном не ограничен упаковкой компонентов на печатной плате. Так как одно устройство можно рассматривать как самую простую схему печатной платы, технология ASA также может использоваться для обнаружения качества крупных, сложных или неизвестных интегрированных устройств. На самом деле, из-за ограниченных условий, ASA является единственным способом для многих пользователей для обнаружения таких устройств.
Кроме того, когда ASA используется для обнаружения функции дискретных компонентов, это также удобно и интуитивно понятно.
VI и тип метода сопротивления мультиметра, но напряжение файла сопротивления мультиметра низкое, и этот инструмент использует сигналы переменного тока для возбуждения узлов цепи, потому что амплитуда и частота регулируются, он может быть взволнован амплитудой, близкой к рабочему напряжению, и измеренный график более реалистичный, После сравнения можно найти неисправный узел. Из-за ограниченного тока, применяемого к компонентам, эта технология не повлияет на любые компоненты и не уничтожит их.

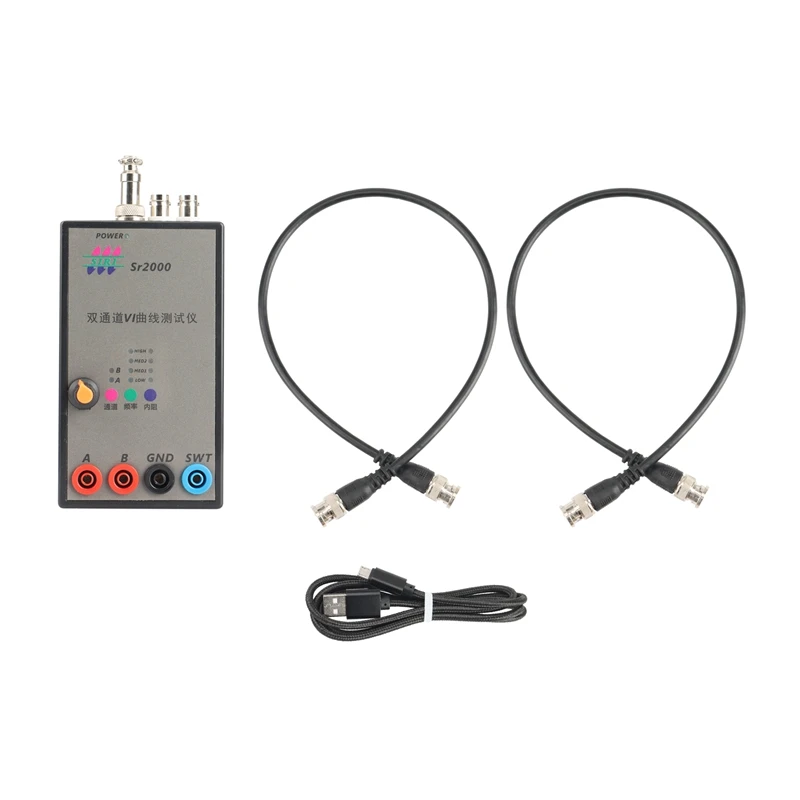

У этого инструмента нет шнура питания. Он оснащен 2 проводами BNC.
1. Используйте предоставленный Кабель BNC для подключения к XY осциллографа в соответствии с отметкой.
2. Установите вертикальную чувствительность до 2 В/див, а Горизонтальное время-до 5 мс/див (цифровые осциллографы должны регулировать базу времени в зависимости от различных частот, И горизонтальная линия будет отображаться как точка, если горизонтальная линия не регулируется). Если кривая отображается как линия 45 градусов, выберите другой триггер-канал. Режим: x-y
3. Выберите низкое сопротивление, низкую частоту, подключите тестовую ручку, отрегулируйте горизонтальное положение так, чтобы открытая горизонтальная кривая была на горизонтальной поперечной оси, короткое тестовое перо, экран будет отображать вертикальную линию, регулировать вертикальное положение так, чтобы вертикальная линия была на вертикальной поперечной оси.
4. Машина имеет 4 внутренних сопротивления и 4 частоты на выбор. Внутренний светильник индикатора сопротивления и частоты, выбранный нажатием кнопки, включит светильник. Нажмите клавишу канала, A, B и A/B будет мигать, и A/B будет отображаться одновременно, то есть Двойные каналы.
Цвет: серый
Материал: металл + пластик

Посылка:
1 * тестер

Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
