Новинка 2022 Φ F2100c/f1621/f1510 пульт дистанционного управления + приемник подъемная

Новинка 2022 Φ F2100c/f1621/f1510 пульт дистанционного управления + приемник подъемная

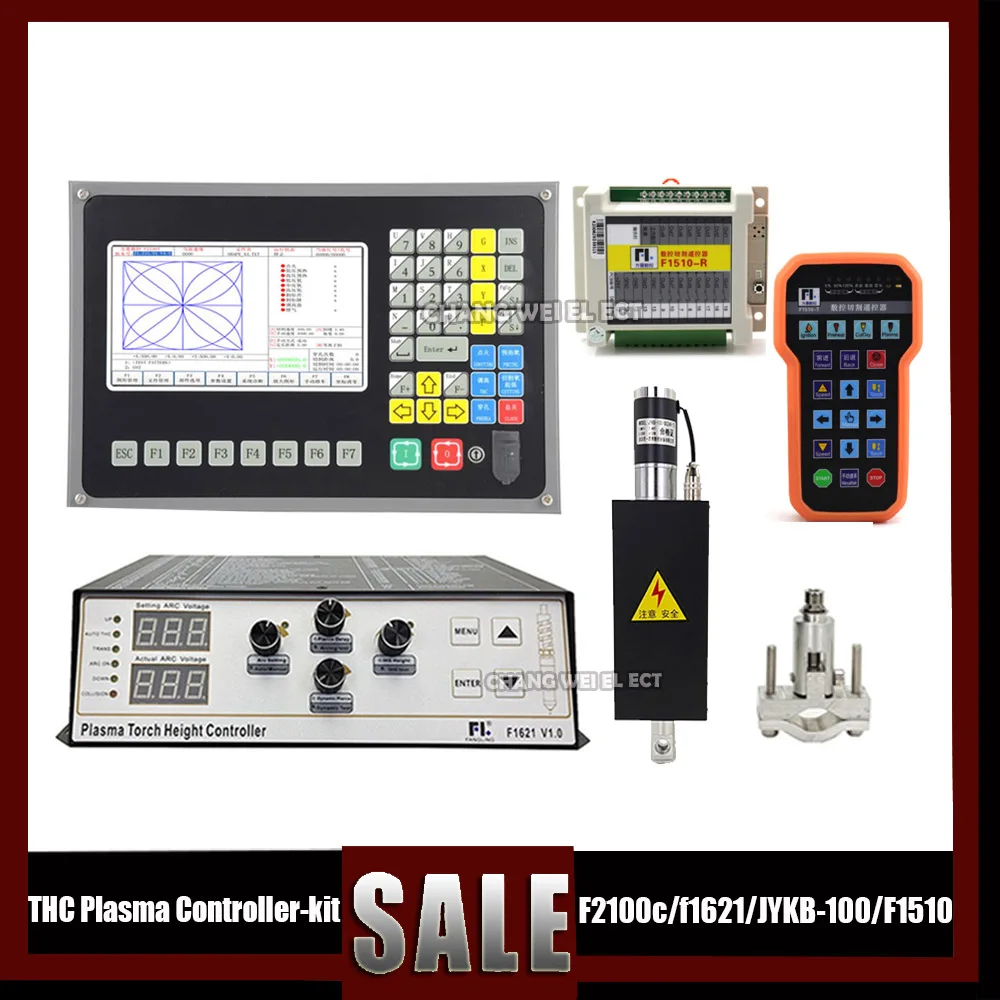

Упаковочный лист

1 x THC плазма контроллер F2100C
1 x контроллер высоты пламени F1621
1 x пульт дистанционного управления F1510 + приемник
1 xJYKB-100 (JYKB-100-DC24V/JYKB-100-DC24V-T3 две модели являются дополнительными)

Меры предосторожности для использования:

1. После открытия посылка проверьте, повреждена ли система во время транспортировки. Содержимое, указанное в упаковочный лист, соответствует содержанию коробки.

2. Это руководство применимо к системе ЧПУ осмиевой режущей машины, произведенной компанией beijing star peak control technology co., ltd.

3. Проверьте правильность натяжения сетки. Изолирующий трансформатор ac220в используется между сеткой и системой для обеспечения надежной работы системы и безопасности персонала.

4. Система числового управления требует, чтобы температура рабочей среды была 0 ° c ~ 40 ° c и относительная влажность 0-85%.

Требуется специальная защита при работе в условиях высоких температур, высокой влажности и коррозионных газов.

5. Проводка каждой части системы ЧПУ должна быть правильной, а заземляющий провод должен быть в хорошем контакте.

6. Система ЧПУ не позволяет подключать и отключать все кабельные вилки на задней части шасси. В результате компания отказывается от гарантии.

7. Линия заднего выходного порта Системы cnc не может быть коротко замыкана с другими линиями питания; В противном случае cnc будет гореть.

8. В условиях высокой пыли вся машина должна быть пыленепроницаемой, и необходимо регулярно чистить пыль, чтобы обеспечить чистоту Системы cnc.

9. Система ЧПУ должна управляться специальным лицом, и оператор должен быть обучен.

10. Не допускается подключение источника питания переменного/постоянного тока, используемого в системе ЧПУ, к другим устройствам.

11. В чехол проблем, просьа связаться с нами. Не разбирайте и не модифицируйте систему самостоятельно, не ознакомившись с ней.

12. Поддерживать систему и машинный инструмент, выполнять плановое техническое обслуживание и осмотр при каждом изменении; Выполнять вторичное техническое обслуживание один раз в месяц; Выполнять первичное техническое обслуживание каждые шесть месяцев.

13. Параметры, определенные системой чпу, должны определяться строго в соответствии с инструкциями в настоящей инструкции или дополнительными инструкциями во время заказа; Если определенные параметры находятся вне указанного диапазона, система ЧПУ будет неисправна или даже повреждена.

14. ЖК-экран системы хрупкий и ЖК-дисплей должен быть защищен во время использования.

15. Технические характеристики этой системы могут быть изменены без уведомления.

16 °. Примечание: выходная мощность usb-порта системы очень мала и может использоваться только на u-диске. Он не может быть подключен к другим usb-устройствам во избежание повреждений.

Системные функции

Система osmo machine cnc подходит для всех видов пламени/плазмы, струи воды высокого давления, лазерной резки, широко используется в металлообработке, рекламе, камне и других отраслях промышленности.

Система очень надежна и обладает способностью противостоять помехам из плазмы, молнии и шипов.

Практичный процесс резки пламени/плазмы, автоматическое управление угловым вращением и контроль высоты во время плазменной обработки; Дистанционное управление с беспроводным пультом дистанционного управления.

Он имеет функцию компенсации kerf, и если компенсация в программе является разумной, и соответствующий отчет сделан для пользователя на выбор;

Восстановление точки останова, функция автоматического отключения, автоматические точки останова памяти;

Произвольный выбор и выбор функций обработки буровых точек;

Имеет эпитаксиальную функцию перфорации для толстых пластин и функцию моста для тонких пластин;

Отбой, выбор, восстановление точки останова, дополнительное положение перфорации и другие функции значительно упрощают управление пользователем;

Отключается в любое время;

Он принимает специальную функцию обработки небольших сегментов, которая облегчает ходьбу и может широко использоваться в резке и рекламе металла, кованого железа и т. д.

Библиотека из 24 графических (расширяемых и настраиваемых), содержащая общие основные обрабатывающие детали;

Полностью совместим с программным обеспечением starcam, совместимым с ibe (Германия), fastcam и другим обычным программным обеспечением для вложения;

Преобразование интерфейса оператора на китайском и английском языках, динамический графический дисплей, 1-8 раз графическое увеличение, автоматическое отслеживание движущихся точек, Программа чтения u-диска и своевременное обновление программного обеспечения.

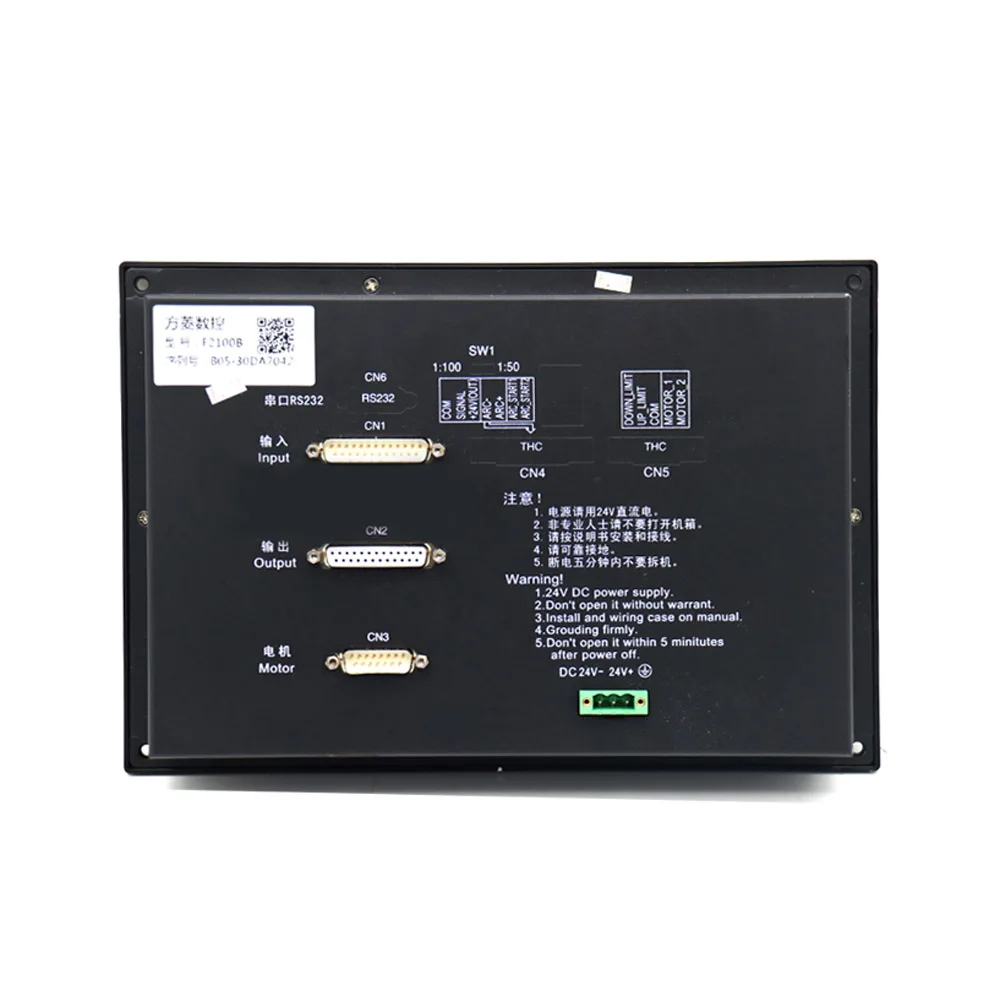

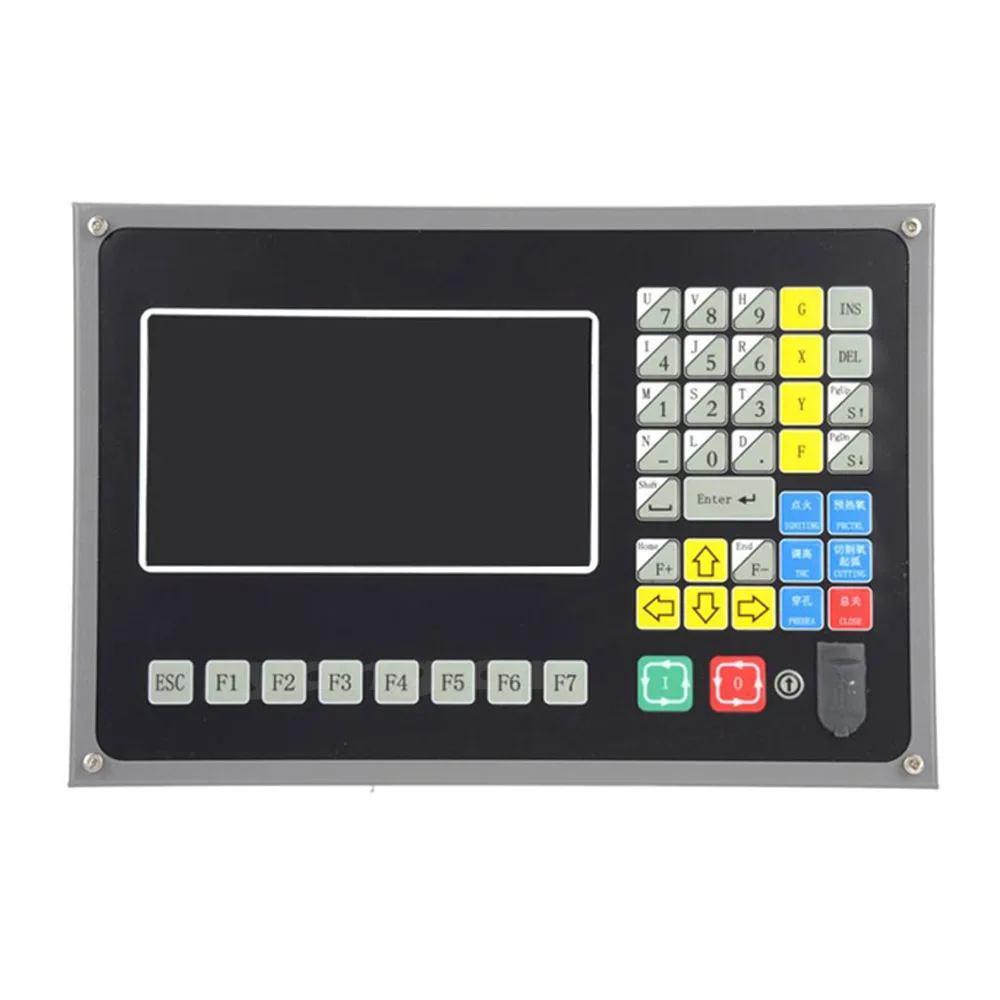

Технические индикаторы:

Процессор: с использованием промышленного класса arm чип обработки;

Дисплей: 7 дюймов Цвет ЖК-дисплей экрана;

Вход: система обеспечивает 16 оптически изолированных входов s и 16 оптически изолированных выходов.

Количество осей связи: 2 оси (могут управляться по оси x на двусторонней основе или по оси y на двусторонней основе)

Максимальная скорость: не менее 24 м/мин;

Импульсный эквивалент: Гибкая посадка;

Пространство для хранения: 4g большой объем памяти программы пользователя, процедуры обработки не ограничены;

Размер шасси: 298 × 202 × 65 (мм);

Рабочая температура: 0 ° c ~ 40 ° c; Температура хранения: -40 ° c ~ 60 ° c

Определение функционального слова:

Номер командного сегмента n

Функция подготовки g

Вспомогательная функция m

Функция инструмента t (в этой системе ширина пламени)

Номер цикла l, время задержки

Абсолютные координаты оси x (диаметр)

Абсолютные координаты оси y

I когда дуга обрабатывается, значение Центральной координаты уменьшается на значение исходной точки оси x.

Когда дуга обрабатывается, значение Центральной координаты уменьшается на значение исходной точки оси y.

Спецификация радиуса дуги r

Высота Bowstring Спецификация h

Вспомогательная переменная

Спецификация скорости обработки f для g01, g02, g03

Описание параметра:

Параметр скорости

Начальная скорость, время регулировки и максимальный предел скорости каждой оси;

Параметры системы

Электронное Передаточное отношение каждой оси, машинное происхождение, точка отсчета, отбой, линия смещения, положительный/отрицательный мягкий предел;

Параметры резки пламени

Задержка зажигания, задержка предварительного нагрева, задержка отключения/уменьшения, фонарь пирса вверх/вниз, задержка Пирса и т. д.

Плазменный параметр

Задержка позиционирования режущего пистолета, m команда для дуги, m команда для дуги, выбор определения давления дуги, определение позиционирования, задержка прокола;

Контрольный параметр

Выбор пламени/плазмы, ограничение скорости обработки, выбор перфорации края, выбор метрических/имперских и т. Д.

Функция хранения

Измененные параметры хранятся в области параметров.

Нажмите клавишу s непрерывно, чтобы выбрать внешнюю ручную ручку управления, чтобы выбрать, является ли она действительной или недействительной.

Инструкции по обновлению программного обеспечения (бесплатное обновление программного обеспечения)

Во-первых, рабочие шаги:

1. Отформатируйте usb-накопитель в формате fat или fat32. Рекомендуется использовать формат fat.

2. Скопируйте файл обновления на флеш-накопитель usb. Имя обновленного файла должно быть запущено cnc. Exe.

3. Нажмите и удерживайте кнопку со стрелкой на левой стороне usb-порта, чтобы включить систему, включите систему и подключите usb-диск к usb-порту системы.

4. Система автоматически входит в интерфейс обновления, нажмите кнопку f1 на панели (т. Е. Соответствующую кнопку для обновления);

5. Если обновление является нормальным, после завершения обновления система отобразит «Обновление успешно!».

6. Выключите питание, удалите флеш-накопитель usb и завершите процесс обновления.

Во-вторых, процесс обновления

Проверьте, должен ли файл обновления начать cnc. Exe.

Если этот фактор устранен, вы можете повторно работать в соответствии с рабочими шагами. Если по-прежнему не удается выполнить несколько действий, вы можете позвонить в службу поддержки клиентов.

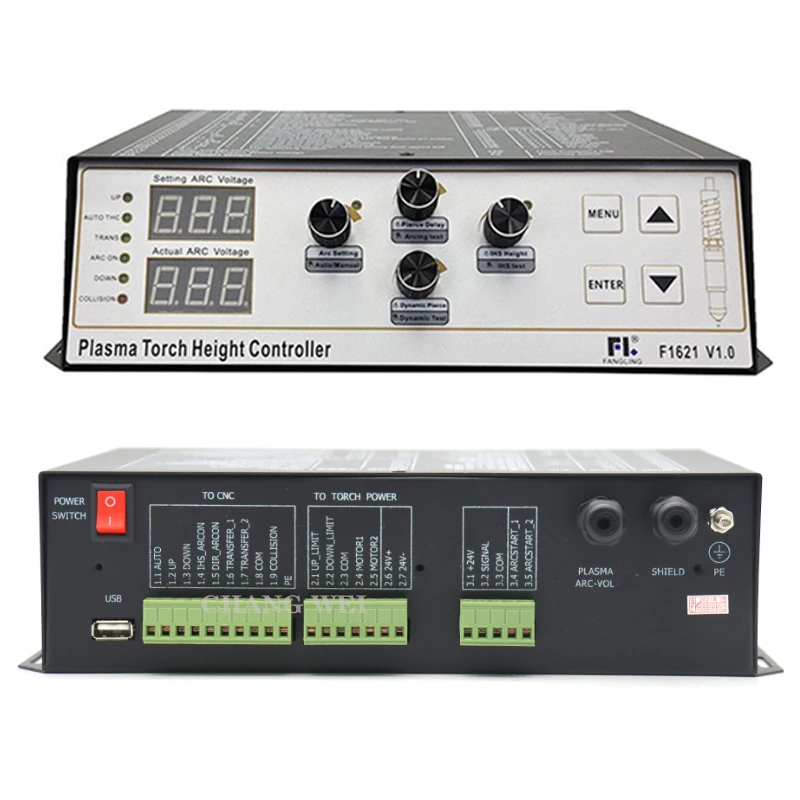

Введение:

Контроллер высоты напряжения плазменной дуги с цифровыми часами-это серия продуктов с простой работой, стабильной производительностью, полные функции и высокая эффективность затрат, разработанные нашей компанией на основе использования плазменной энергии на месте и поглощения преимуществ многих контроллеров высоты дугового напряжения в стране и за рубежом. Эта серия оборудования использует основные характеристики постоянного тока источника питания плазмы для обнаружения изменения высоты плазменной резки факела путем обнаружения изменения напряжения плазменной дуги, И контролировать высоту между режущей фактурой и рабочей частью в реальном времени. Подходит для контроля высоты плазменных факелок с постоянными характеристиками тока или постоянными характеристиками тока в определенном диапазоне напряжения. Он особенно подходит для управления высотой фонарь различных режущих машин. Эта серия оборудования-светильник, портативный, простой в эксплуатации, простой в использовании, все кнопки и кнопки гуманизированы по дизайну, удобные и удобные.

Автоматическое позиционирование дома

Начальное позиционирование делится на метод обнаружения позиционирования переключателя приближения и Метод обнаружения столкновения защитного покрытия
Обнаружение положения переключателя приближения
Это оборудование принимает npn нормально открытый Бесконтактный переключатель (или нормально открытый бесконтактный выключатель) и бесконтактный выключатель находится в контактном состоянии при нормальных условиях. В процессе первоначального позиционирования или позиционирования во время запуска дуги, когда фонарь для резки касается заготовки (или когда фонарь для резки наклонен из-за прикосновения к заготовке), переключатель приближения будет выключен, Схема обнаружения обнаруживает сигнал и фонарь для резки поднимается на высоту дома (значение высоты можно установить с помощью кнопки «Позиционирование высоты» на панели). Когда датчик приближения всегда проецируется, фонарь для резки будет продолжать расти до тех пор, пока он не достигнет верхнего предела двигателя.
Защитный чехол для обнаружения столкновений
При обнаружении столкновений с защитным чехлом в любом состоянии защитный фонарь касается заготовки, И схема обнаружения подействует, чтобы поднять фонарь на начальную высоту позиционирования (значение высоты может быть установлено кнопкой «высота размещения» на панели). При нормальных обстоятельствах после поднятия режущего фонарь Защитная крышка оставляет заготовку и сигнал столкновения немедленно сбрасывается. Если сигнал столкновения защитного покрытия будет сохранен, фонарь для резки будет продолжать расти до тех пор, пока он не достигнет верхнего предела двигателя.
Двухскоростное позиционирование
После начала процесса первоначального позиционирования фонарь для резки опускается с самой быстрой скоростью в течение 6 секунд (на этот раз можно изменить по параметрам), А затем Переключитесь на низкую скорость (скорость 1/4 высокой скорости), пока фонарь не столкнется с заготовкой. Путем позиционирования двух скоростей эффективность работы может быть улучшена, а скорость может быть уменьшена до подходящей высоты, что уменьшает ударную силу столкновения и продлевает срок службы защитного покрытия.

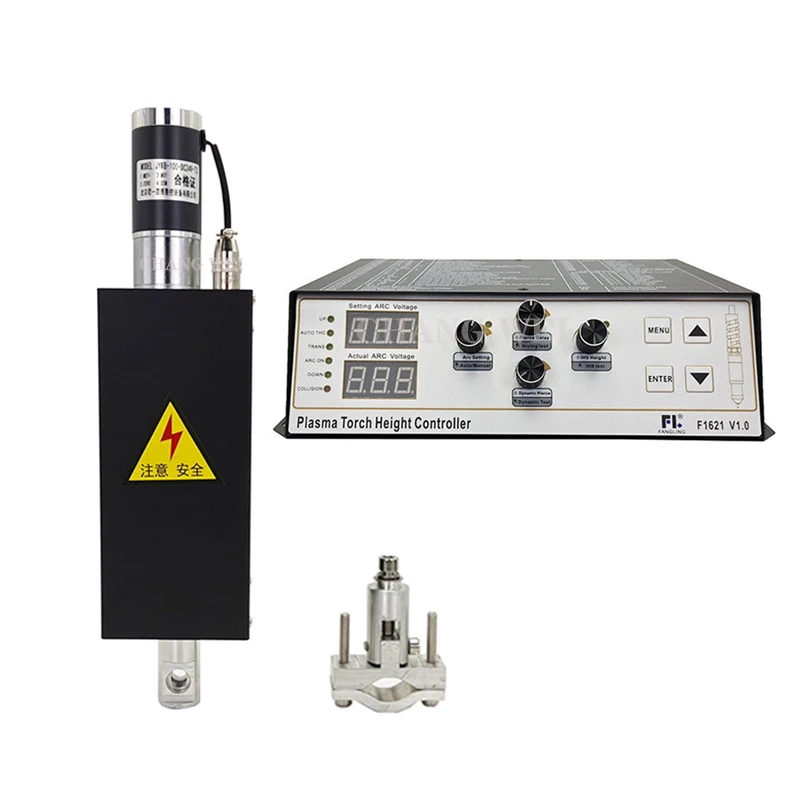

Модель: проблема, подходит для плазменной резки

Применение:

Портативный/Настольный станок с ЧПУ плазменной/пламенной резки.

Описание:

1. Этот осевой фонарь z, поднимающий пламя/плазменную режущую машину, управляется двигателем постоянного тока, чтобы поднять фонарь вверх и вниз
2. Самая важная часть устройства, которая заключается в том, чтобы поддерживать точность резки машины и поддерживать функцию позиционирования плазменной дуги, оснащена бесконтактными переключателями NPN
3. Часть механического движения этого лифта изготовлена из Тайваньского шарикового винта tbi, стандартной линейной оси (sfc) и линейного слайдера на концах; Зажим для факела/держателя изготовлен из прокатной стали, И защищены линейными ползунками, что обеспечивает стабильность и вертикальность движения лифта
4. Удобно устанавливать, работать просто, улучшая эффективность работы

Определение разъема управления воздухом:

1 фут-д; (положительный двигатель)
2 фута-d-; (отрицательный двигатель)
3 фута-ноль; (обычно открытый выход)
4 фута (обычно открытый выход)
Примечание: встроенный предел (обратный диод)

Параметр:

1. Винт из нержавеющей стали
2. Включает в себя джиг (12 мм-38 мм фонарь)
3. Подъем внутри плазменной дуги
4. Алюминиевый корпус, верхний и нижний алюминиевый лист толщиной 8 мм, формируя центр обработки
5. Четырехъядерный штекер
6. Цвет: черный корпус распылителя
7. Рабочий ход: 100 мм
8. Рабочее напряжение: dc24v
9. Вес поддержки: 3 кг
10. Размеры: Длина 320 * Ш 80 * в 60
11. Длина монтажного отверстия Размер: расстояние по центру между двумя отверстиями 40 мм

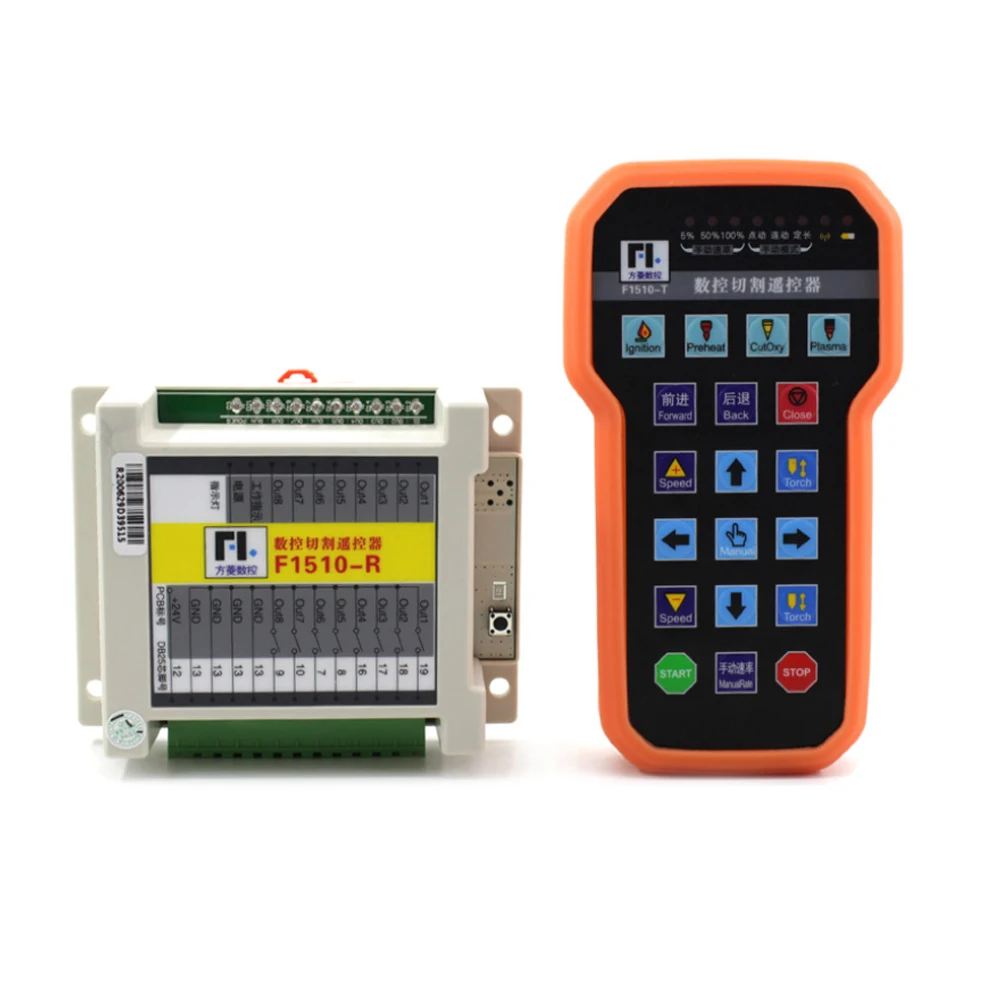

Спецификация:

Ism частоты канала 433 МГц, свободной лицензии в тестовом дистанционный пульт дистанционного> возможностью погружения на глубину до 30 м, по крайней мере, не ниже 0,5 м аппаратный испытательный код ошибки, программное обеспечение для оптимизации алгоритм, двусторонняя связь, убедитесь, что модуль стабильный и надежный отправка сообщения соответствует адресу с приемным модулем, адрес может быть установлен вручную, Максимум 128 поддерживаемых портативных адресов, Модуль отправки беспроводного пульта ДУ обеспечивается сухим аккумулятором, по крайней мере, работает более 6 месяцев, модуль приемника сервисного времени устанавливается в режиме 8421 порта или в режиме p2p, максимум 16 выходных портов

Интерпретация кнопки перемычки:

1. Сегмент адресов первые семь бит переключателя Перемычки (no.1-7) являются кодами адресов; Статус этих семи бит требует, чтобы отправитель и приемник были одинаковыми. Если они отличаются, приемник не может ответить.

Примечание: Если вы посещаете мой отправитель, так же есть 8-битный джемпер Кнопка внутри. Таким образом, в то же время 128 пар отправителя и получателя могут работать одновременно.

2. Сегмент выбора функций первое сверло кнопки перемычки-это сегмент выбора функций. При подключении к короткому замыканию выберите режим получения кода 8421. Если не установлено короткое замыкание, выберите независимый режим получения порта io (p2p).
