、 一Параметры модуля

Входное напряжение: 4-38 в

Выход напряжение: 1,25-36V с плавной регулировкой

Выходной ток: регулируемый, максимальный 5A

Выходная мощность: макс. 75 Вт

Рабочая температура: -40 ~ + 85 градусов

Рабочая частота: 180 кГц

Эффективность преобразования: до 96%

Защита от короткого замыкания: Да (ограниченный ток 8А)

Защита от перегрева: Да (автоматическое отключение выхода после перегрева)

Защита обратного подключения на входе: нет, (при необходимости, пожалуйста, вставьте высокотекущий диод в серии с входом)

Способ установки: Винты 4 3 мм

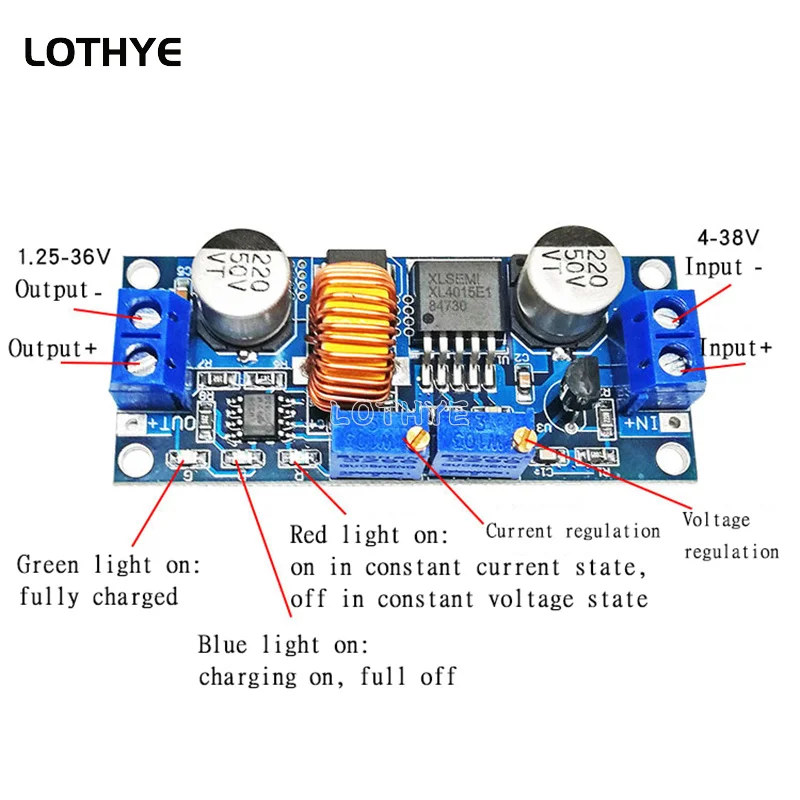

Режим проводки: терминал проводки или сварочный терминал, V-IN вход, V-OUT выход

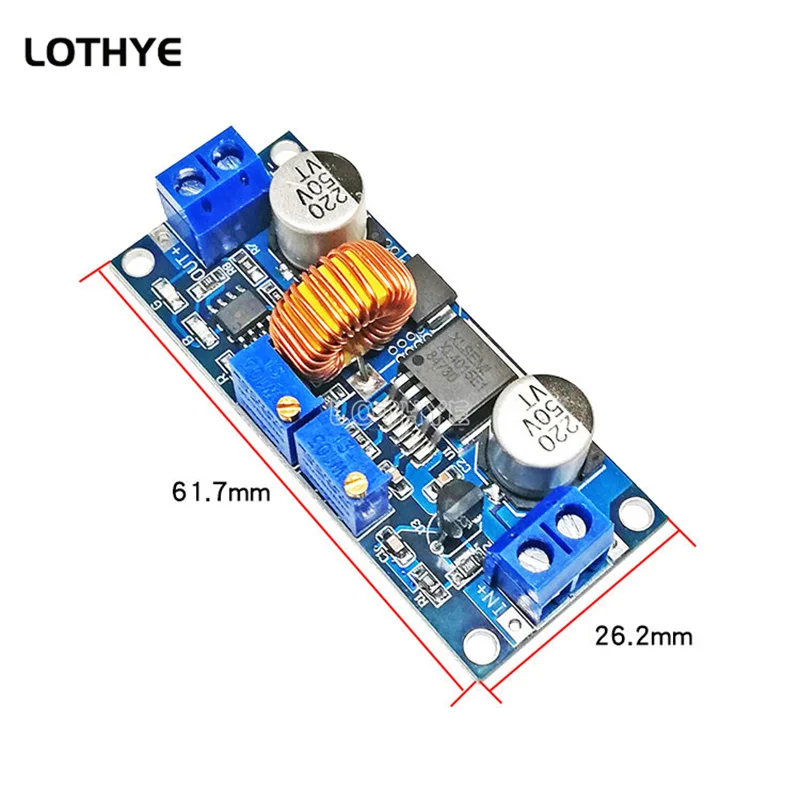

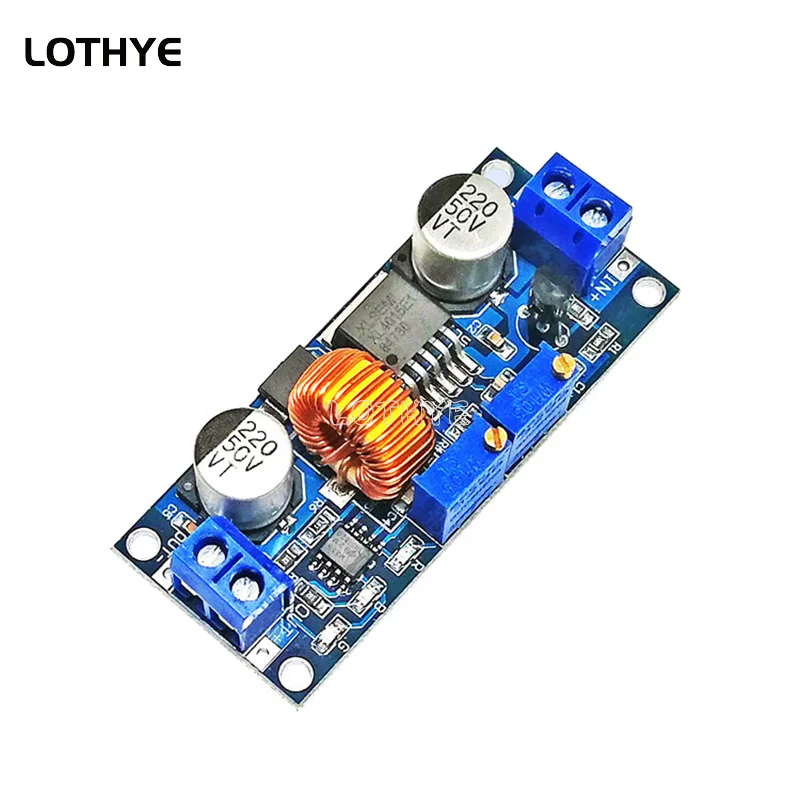

Размер модуля: длина 61,7 мм ширина 26,2 мм высота 15 мм

二 、Область применения

1. Используйте в качестве обычного понижающего модуля с возможностью защиты от перегрузки по току

Инструкции:

(1) Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло значения напряжения, которое вы хотите

(2) Измерьте выходной ток короткого замыкания с помощью мультиметра в диапазоне тока 10 А (непосредственно Подключите два тестовых провода к выходному терминалу), И Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, текущее значение, отображаемое мультиметром, составляет 4А, тогда максимальный ток при использовании модуля может достигать 4А, когда ток достигает 4А, красный светильник индикатора постоянного напряжения постоянного тока будет включен, в противном случае светильник индикатора будет выключен)

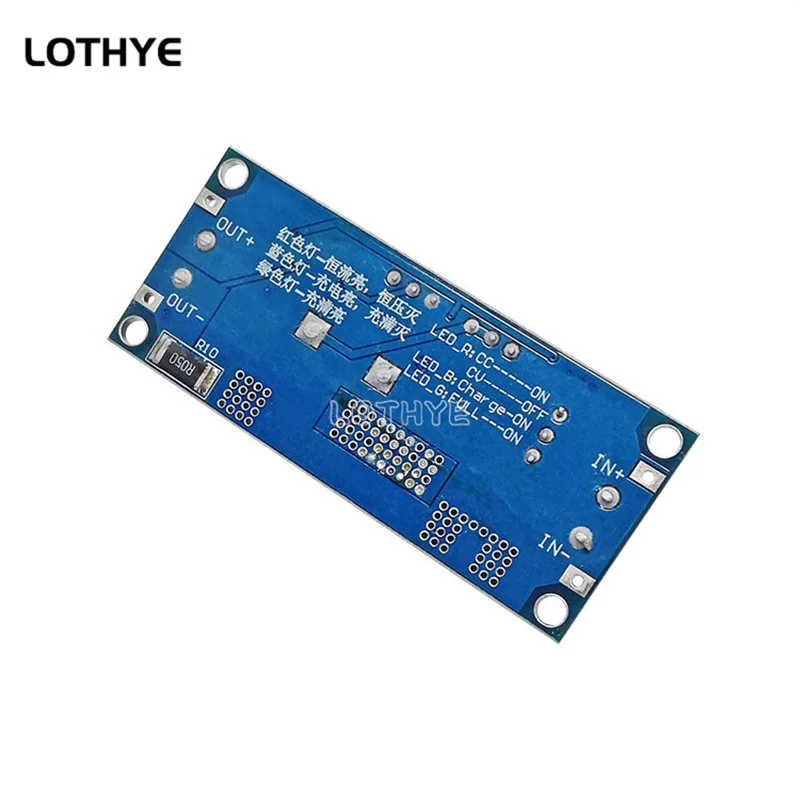

Обратите внимание: при использовании в этом состоянии, так как выходной терминал имеет выборки тока резистор 0,05 Ом различным оригинальным материалом могут падение напряжения 0 ~ 0,3 V после того, как груз подключено. Это нормальное явление! Это падение напряжения не вытягивается из-за нагрузки, а опускается на резистор выборки.

2. Используйте в качестве зарядного устройства

Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора. Поскольку разница в напряжении между разрядным аккумулятором и зарядным устройством велика, зарядный ток слишком велик, а аккумулятор поврежден. Поэтому батарея должна быть постоянной в начале. Зарядка по току, когда зарядка достигает определенного уровня, она автоматически переключится на постоянное напряжение зарядки.

Инструкции:

(1) Определите плавающее напряжение и зарядный ток никель-металл-в перезаряжаемый аккумулятор, который вам нужен; (в том случае, если литиевая батарея параметр 3,7 V/2200 мАч, то плавающее напряжение составляет 4,2 в, И максимальный зарядный ток 1С, который составляет 2200ма)

(2) на холостом ходу, оборот в минуту (условия, прибор для измерения выходное напряжение и корректирует постоянное напряжение потенциометр для того, чтобы сделать выходное напряжение добраться до Поплавковый стабилизатор напряжения; (в том случае, если зарядка 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V)

(3) Используйте мультиметр для измерения выходного короткого замыкания в диапазоне тока 10 А (непосредственно Подключите два тестовых провода к выходному терминалу), И Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки;

(4) по умолчанию Зарядный ток никель-металл-в аккумуляторная лампа 0,1 раз больше, чем зарядный ток никель-металл-; (ток батареи постепенно уменьшается в процессе зарядки И постепенно меняется от зарядки постоянного тока до зарядки постоянного напряжения. Если ток зарядки установлен на 1А, то когда ток зарядки установлен на 1А, когда ток зарядки меньше 0,1а, синий светильник выключен, и зеленый светильник включен, И аккумулятор полностью заряжен в это время)

(5) подключите аккумулятор и зарядите его.

(Шаги 1, 2, 3, 4: входной терминал подключен к источнику питания, и выходной терминал не подключен к батарее без нагрузки)

3. Используйте в качестве мощного светодиодный модуль постоянного тока

(1) определить рабочий ток и максимальное рабочее напряжение, которое вам нужно, чтобы управлять светодиодный;

(2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения, чтобы выходное напряжение достигло самого высокого светодиодный рабочего напряжения;

(3) Используйте мультиметр, чтобы измерить выходной ток короткого замыкания на уровне тока 10A, и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного светодиодный рабочего тока;

(4) Подключите светодиодный индикатор и проверьте устройство.

(Этапы 1, 2 и 3: вход подключен к источнику питания, а выход без нагрузки без светодиодный светильник.)

Примечание: При использовании этого модуля более 3 А и 35 Вт, пожалуйста, усиливайте тепловыделение!
