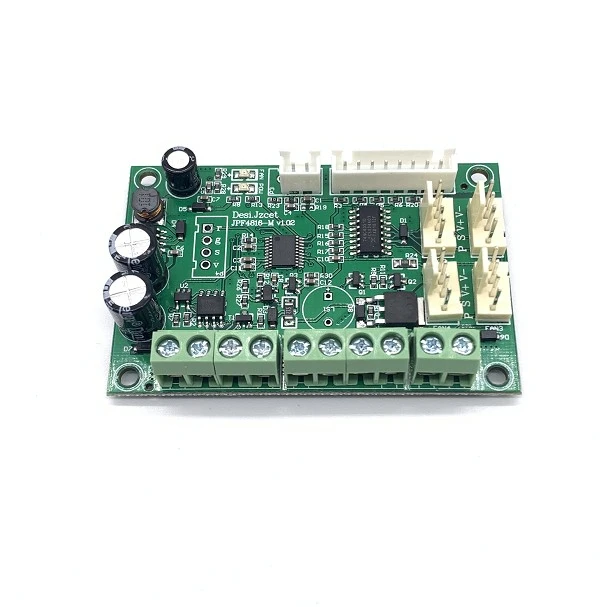

ШИМ-вентилятор 485 об/мин управление скоростью двигателя Протоколом Modbus RS485

ШИМ-вентилятор 485 об/мин управление скоростью двигателя Протоколом Modbus RS485

Modname = ckeditor

Модель: DC9V ~ 55V Универсальная

4 линии DC вентилятор/двигатель постоянного тока регулятор

Модель продукта: JUF4816 V1.02

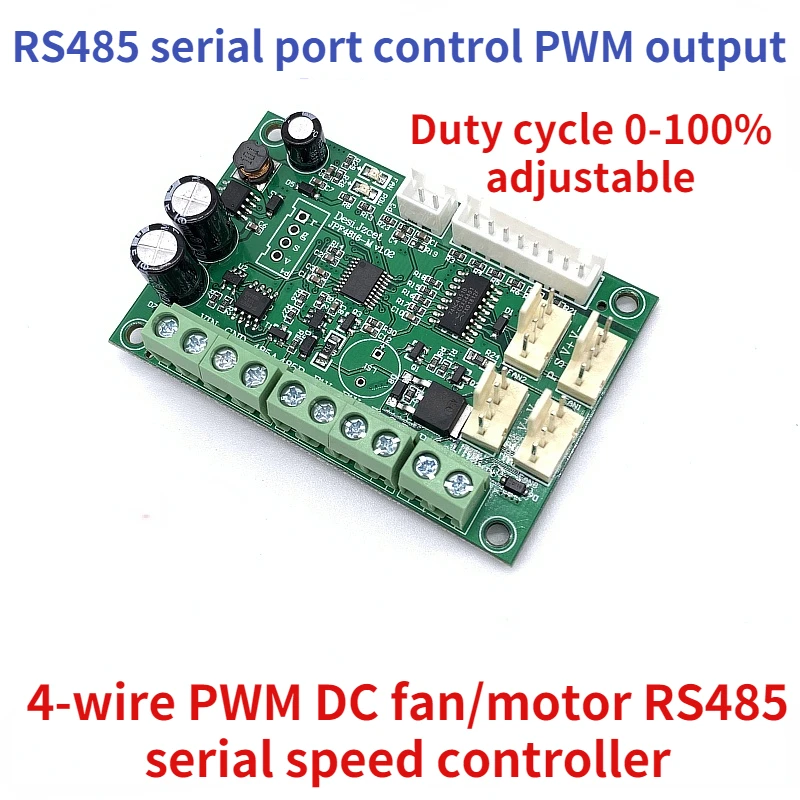

Этот governor adoptsARMThe core MCU используется в качестве основного чипа управления, с помощью команды receivingRS485 Serial port для контроля выходного сигнала, последовательного порта инструкция followmodbus-rtuagreement, Серийный порт бод скорости управляющего as9b600bpwps, Частота фиксируется to25Khz,PWMOutput обязанность cycle0-100 % регулируемая, используйте этот регулятор с beltRS485SerialPLC, промышленный компьютер или верхний компьютер, может реализовать to4LinePWMDC вентилятор/контроль скорости двигателя, он также может реализовывать другие последовательные порты на основе управления расширенным применением Выход.

Один. Характеристики продукта/технические параметры

1. Схема промышленного класса, useSTM8Series MCU как основной чип управления, стабильная производительность

2. Широкий диапазон напряжения дизайн, support12V/24V/48V PWMFan/Мотор прямого доступа, максимальная вождения current6A

3. Особенности, визуально указывающие рабочее состояние управляющего

4. Конструкция защиты от обратного подключения к источнику питания, если источник питания подключен обратно, плата не будет гореть

5.RS485Serial portTVSAnti surge design

6.PWMoutput частота 25 кГц, дальномер 5В

7. Стандарт Modbus-rtuagreement, поддержка последовательного порта settingsmodbusaddress, контролируемый цикл

8. Поддержка последовательного порта запроса вентилятора/состояние двигателя

9. Клиент партии, принимает функцию настройки

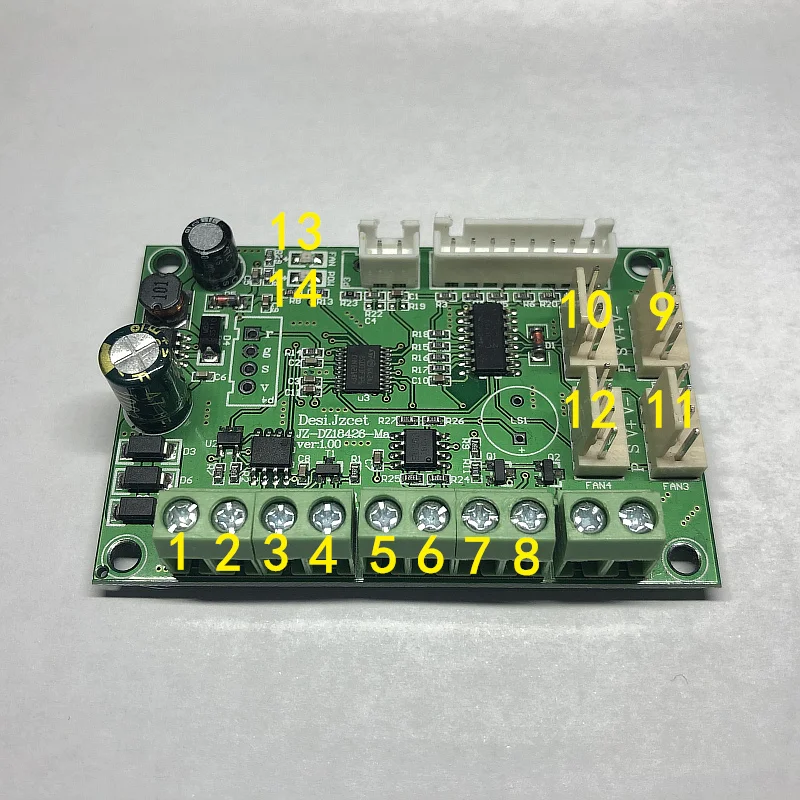

Два. Описание порта проводки:

1. 2 номера: порт входного питания, регулирующая плата скорости, максимальный supportDC60VAccess

3 номера: RS485SerialD +/интерфейс a, 4 номера: RS485SerialD-/интерфейс BInterface

5 Количество: источник питания вентилятора-интерфейс, 6 номеров: источник питания вентилятора + интерфейс, напряжение на этом интерфейсе равно 1, 2 напряжения в порту

7 номер: порт обнаружения сигнала скорости вентилятора, подключенный к линии сигнала скорости вентилятора, 8 номер: выходной порт PWMSignal

9 ~ 12 номер: интерфейс 4A standard2510-4PFan, эта линейная последовательность такая же, как у интерфейса вентилятора компьютера motherboard2510-4PConsistent

* 5678 порт и 9 Порт нумбер4а ряд игл проходит прямо через

13 номер: PWMSignal Выходная индикация, Off indicationPWM выход as0,14 номер: индикатор питания для управляющего

* Другие немаркированные интерфейсы защищены, нет практического эффекта, Нет проводки

Три. Размеры крепления

Четыре. Описание протокола последовательного порта

Управляющая плата скорости является стандартимодным-RTUProtocol communication,supportmodbus rtu 03, 06 функциональный код,

Серийный скорость передачи данных фиксируется to9600bps 、 8N1

* Спецификация протокола связи modbus-rtuThe может быть запрошена Baidu

Код функции 06 может быть контролируемым циклом вывода и установкой адреса мухафаз (заводской по умолчанию is01)

03код функции может запросить текущее состояние вентилятора

Приложение example1: Control01рабочий цикл вывода No. 1 governor is50 % (если регулятор подключен к вентилятору, то есть Управляйте скоростью вентилятора to50 %)

PLC/промышленный компьютер отправляет инструкции управляющему (HEX):010600030032F81F

Ответ управляющего: После получения инструкции, управляющий вернет те же данные, что и полученная инструкция, 010600030032F81F

Схема инструкции:01Для governor boardmodbusaddress,06bymodbusFunction code(fixed),0003Зарегистрированный адрес (фиксированный),0032Запись for0003Register value, преобразование 0032 в десятичный-это рабочий цикл, который нужно контролировать, above0032changal50, mean50 %,F81FByCRC16Inspection value.

Приложение example2: query1текущий статус вентилятора № 1 governor

PLC/промышленный компьютер отправляет инструкции управляющему (HEX):010300010001D5CA

Схема инструкции: 01For governor boardmodbusaddress,03bymodbusFunction code(fixed),0001Is начальный адрес регистра (fixed),0001Is количество регистраторов запросов (fixed),D5CAbyCRC16Inspection value

Ответ управляющего: 010302FF00F9B4

Схема инструкции: 01For governor boardmodbusaddress,03bymodbusFunction code(fixed),02Is длина данных (fixed),FF00For запрашиваемые данные (значение статуса вентилятора),F9B4byCRC16Inspection значение

* Governor response2Bytes dataFF00, последнийByte00Указывает на фактическое состояние подключенного к току вентилятора, преобразованного в binary, 00000000, потому что управляющий может обнаруживать только состояние 4 вентиляторов (9 ~ 12 есть интерфейс only4Fan), поэтому допустимо только низкое значение 4 бит, самый низкий бит соответствует to1No. 1 вентилятор, 0000 просто say4All вентиляторы остановлены

* 0 означает, что вентилятор остановлен, 1 означает, что вентилятор работает

* Utilize03результат запроса команды является реальным состоянием работы вентилятора, используйте эту функцию, чтобы проверить, поврежден ли вентилятор

Приложение example3: Modify01адрес управляющего № 1 is02

PLC/промышленный компьютер отправляет инструкции к управляющему (HEX):010600020002E9CA

Схема инструкции: формат инструкции такой же, как у example1pally, towards0002Register write0002, преобразованный в десятичный, является новым адресатом 02,

Ответ управляющего: После получения инструкции, управляющий вернет часть данных с новым адресом: 020600020002A9F8

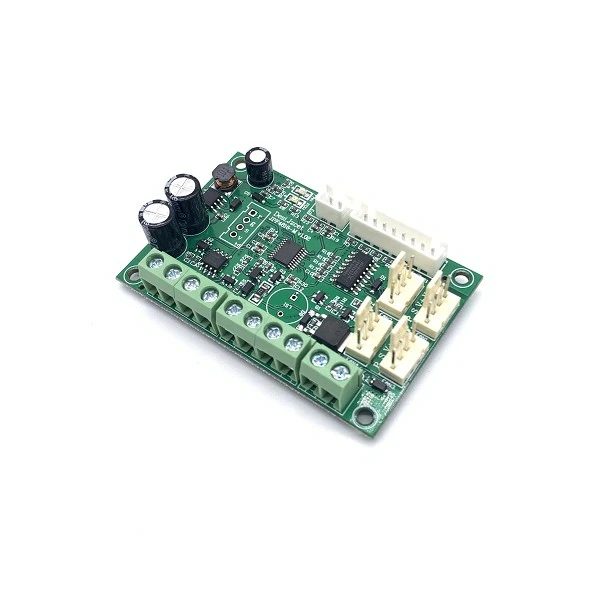

Пять. Физический дисплей

'
