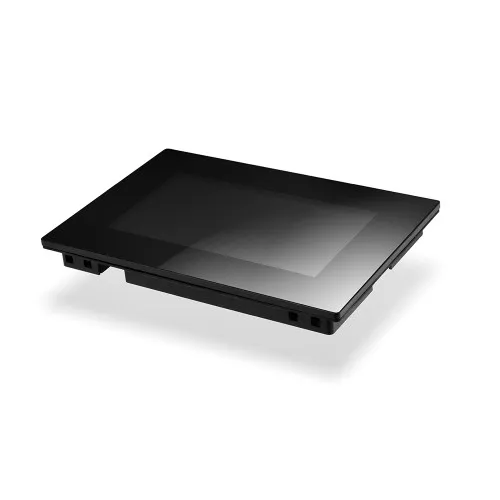

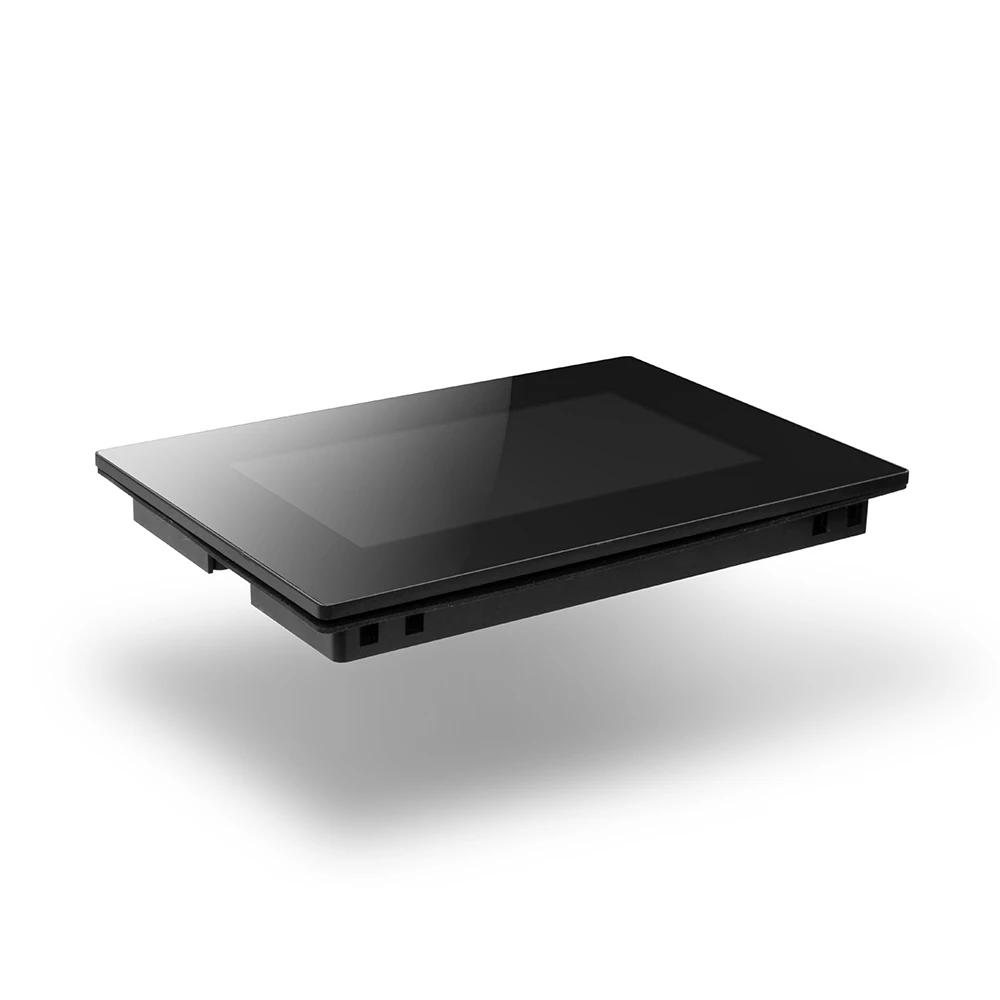

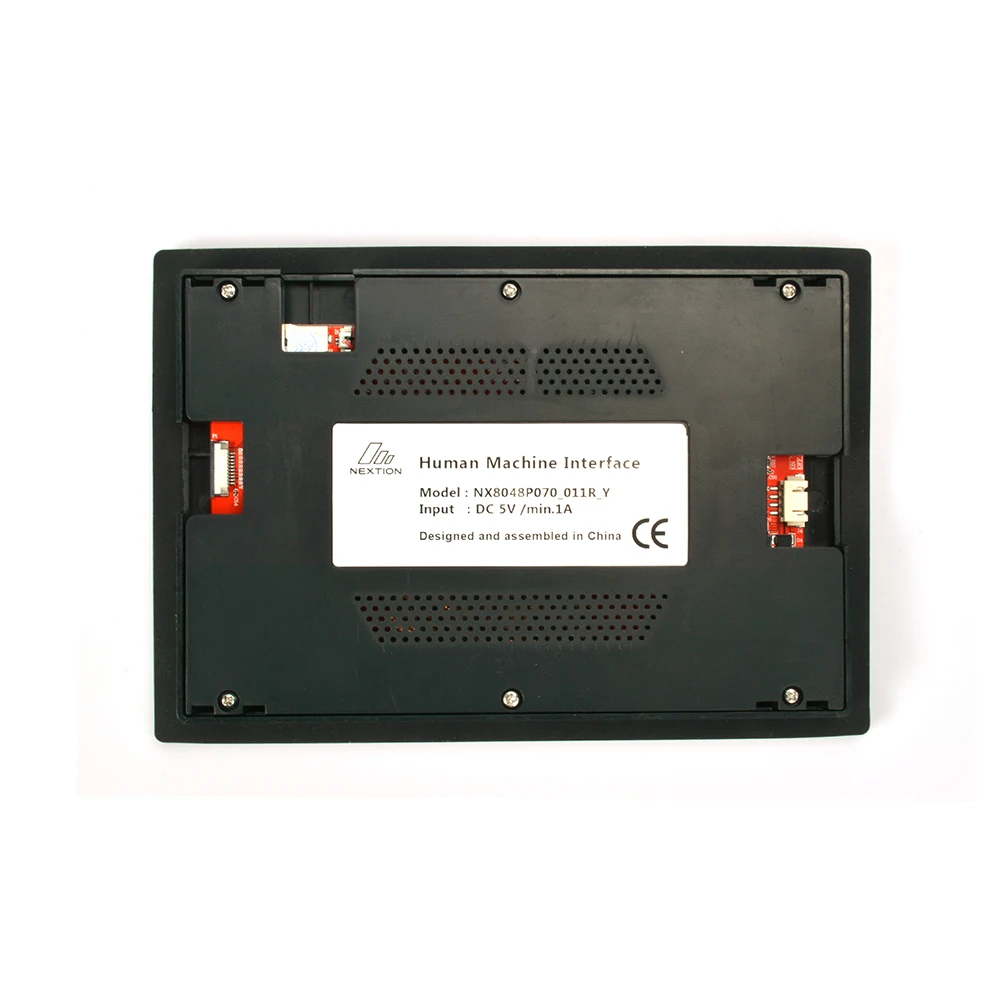

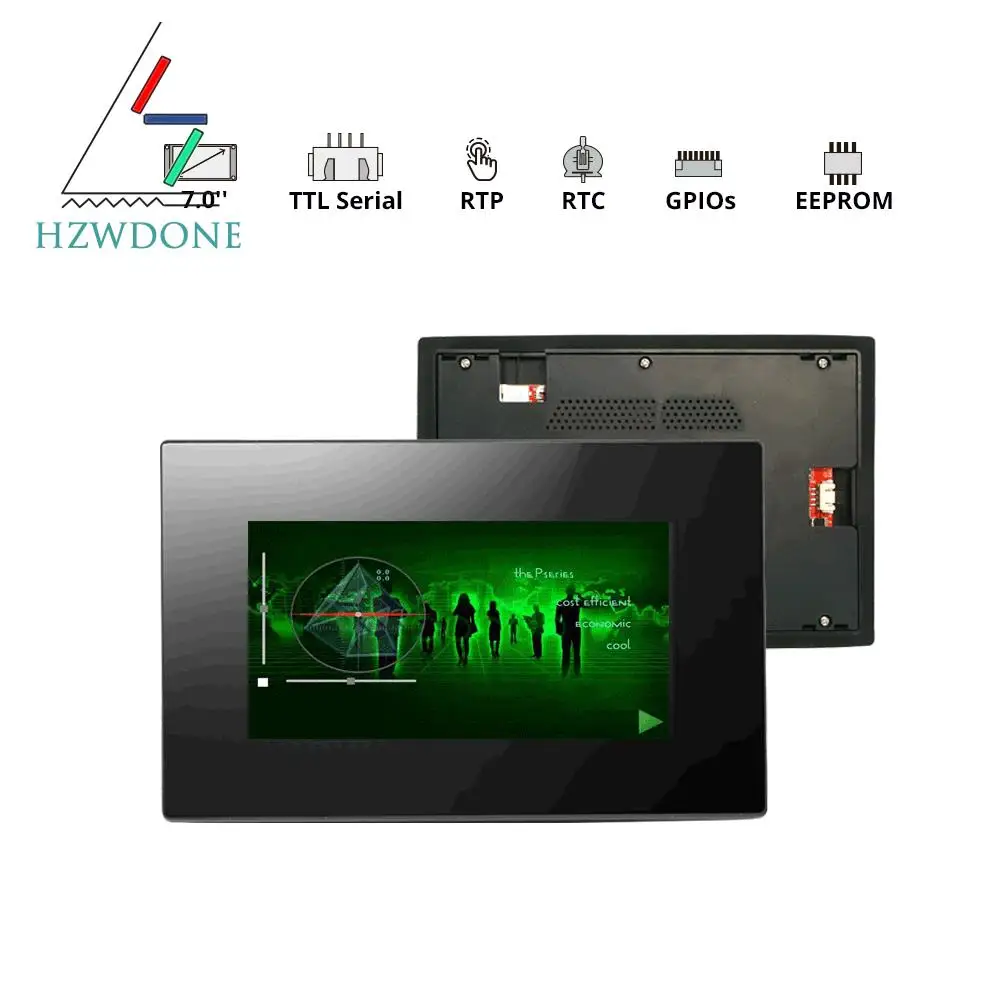

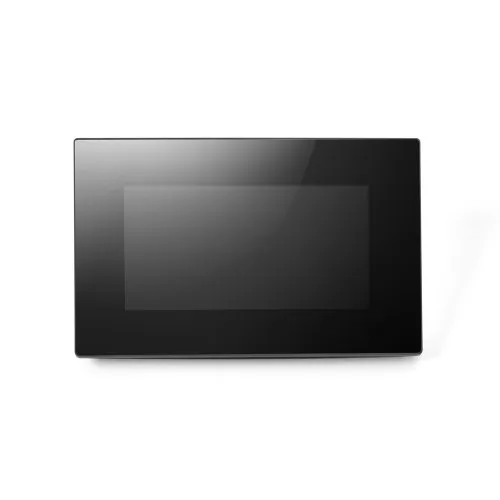

NX8048P070-011R-Y/NX8048P070-011C-Y-7 0 ”Nextion Intelligent Series HMI Touch Display с корпусом |

NX8048P070-011R-Y/NX8048P070-011C-Y-7 0 ”Nextion Intelligent Series HMI Touch Display с корпусом |

Обзор

Nextion-это решение для интерфейса человеческого аппарата (HMI), сочетающее встроенный процессор и сенсорный дисплей памяти с программным обеспечением Nextion Editor для разработки проекта HMI GUI. Используя программное обеспечение NEXTION Editor, вы можете быстро разработать графический интерфейс HMI, перетаскивая компоненты (графика, текст, кнопка, слайдер и т. д.) И текстовые инструкции ASCII для кодирования, как компоненты взаимодействуют на стороне дисплея. Nextion дисплей HMI подключается к периферии MCU через TTL последовательный порт (5 В, TX RX ,GND) для того чтобы обеспечить уведомлений о событиях, что периферийные MCU может действовать, периферийный MCU может легко обновлять ход и статус обратно на дисплей Nextion с помощью простых инструкций ASCII на основе текста.

Интеллектуальные продукты серии имеют более мощное оборудование с точки зрения MCU, флэш-памяти и SRAM по сравнению с основными сериями и расширенными сериями. Что еще нового? Функции воспроизведения аудио, видео и анимации обогащают взаимодействие HMI с проектом пользователя. Интеллектуальная серия поддерживает расширенные функции программного обеспечения и функции, такие как прозрачный компонент, эффект загрузки страницы, перемещение компонентов и перетаскивание. И т. д.

Вы можете разработать проект HMI GUI с помощью бесплатного последнего программного обеспечения Nextion Editor ver 0,58 или выше, простые компоненты перетаскивания и простые инструкции на основе текста ASCII значительно уменьшат Рабочие нагрузки по разработке проекта HMI.

Особенности программного обеспечения

Аппаратные характеристики

• -NX8048P070-011C-Y (7,0 ''IPS RGB 65K емкостный сенсорный экран), NX8048P070-011R-Y (7,0'' IPS RGB 65K резистивный сенсорный экран)
• -Встроенный MCU 200 МГц и до 128 МБ для проекта HMI
• -Встроенный RTC,EEPROM, 8 цифровых GPIOs (2 ШИМ)
• -4 контакта (+ 5 В, TX, RX, GND) TTL последовательный интерфейс
• -Яркость 300 нит с регулировкой интервала 1%
• -Аудио интерфейс
• -Соответствие CE и RoHS
• -Модель: NX8048P070-011C-Y(HMI емкостный сенсорный дисплей) и NX8048P070-011R-Y (HMI резистивный сенсорный дисплей)

В коробке

• -NX8048P070-011C-Y Дисплей HMI * 1 или NX8048P070-011R-Y Дисплей HMI * 1
• -XH2.54 4P провод * 1
• -Тестовая плата электропитания * 1
• -Монтажная Пряжка и srew * 4

NX8048P070-011C-Y Сертификация и документы

• -Техническое описание
• -Размеры
• -Набор инструкций
• -Руководство для редактора
• -LTA анонс
• -Сертификация CE
• -Сертификация ROHS

NX8048P070-011R-Y Сертификация и документы

• -Техническое описание
• -Размеры
• -Набор инструкций
• -Руководство для редактора
• -LTA анонс
• -Сертификация CE
• -Сертификация ROHS
