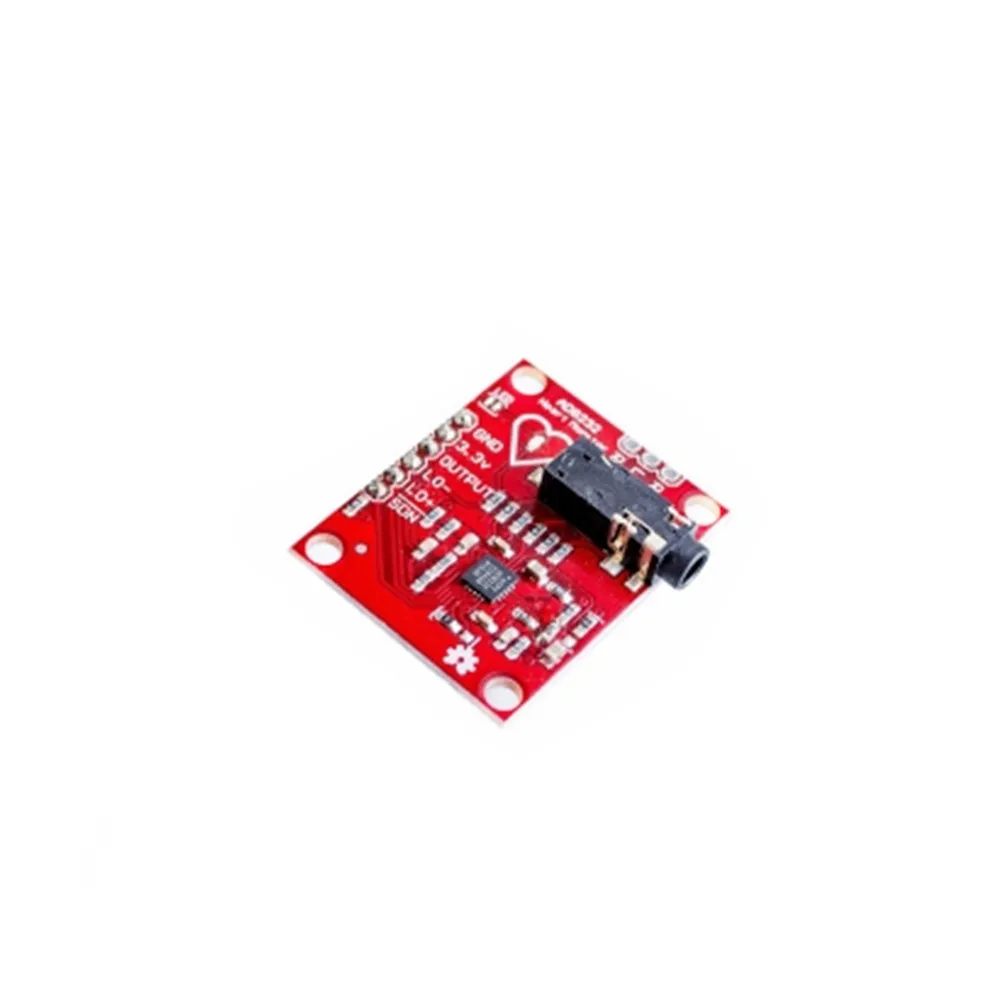

AD8232 физиологическое измерение пульса ЭКГ био монитора модуль датчика плата

AD8232 физиологическое измерение пульса ЭКГ био монитора модуль датчика плата

AD8232 физиологическое измерение пульса сердца ЭКГ био Монитор датчик Модуль платы электрический блок модули для Arduino Описание: AD8232 является интегрированным передним концом для сигнализации сердечных биоэлектрических сигналов Нет. Кондиционер для мониторинга сердечного ритма. Интегрированный модуль кондиционирования сигнала для ЭКГ и других биоэлектрических измерений. Устройство предназначено для извлечения, усиления и фильтрации слабых биоэлектрических сигналов с шумом, генерируемым движением или удаленным размещением электродов. Эта конструкция позволяет ультра низкой мощности аналого-цифровой преобразователь (ADC) или Встроенный микроконтроллер, чтобы легко получить выходной сигнал. AD8232 использует двухполюсный высокочастотный Фильтр для устранения артефактов движения и электродного полуклеточного потенциала. Фильтр плотно соединен с структурой усилителя измерительного прибора для Одноступенчатого высокого усиления и фильтрации высоких частот, экономя пространство и стоимость. AD8232 использует безусловный op amp для создания трехполюсного низкочастотного фильтра, который устраняет дополнительный шум. Пользователи могут удовлетворить потребности различных типов приложений, выбрав частоту отключения всех фильтров. Для улучшения общего режима отказа от частоты системной линии и других нежелательных помех, AD8232 включает усилитель для приводимых в движение приложений, таких как правый Привод (RLD). AD8232 включает в себя функцию быстрого восстановления, которая уменьшает длительное накопление высокочастотного фильтра. Если напряжение на рельсе усилителя является резким (например, при выводе), AD8232 Автоматически подстраивается под более высокий режим отключения фильтра. Эта функция позволяет AD8232 достичь быстрого восстановления, так что допустимое измерение можно принять как можно быстрее после подключения свинца К электроду измерительного объекта. Гарантированная производительность от 0 °C до 70 °C и диапазон рабочих температур от-40 °C до + 85 °C. Применение Мониторинг пульса и фитнеса Портативный экг Удаленный мониторинг здоровья Периферийные устройства для игр Получение биоэлектрического сигнала Описание ПИН-кода 1 HPDRIVE Qualcomm drive выход. Подключите HPDRIVE к конденсатору в первом высокочастотном фильтре. AD8232 прикрепляет Этот штырь, чтобы сохранить HPSENSE на том же уровне, что и справочная информация. 2 + в измерительном усилителе положительный вход. + IN обычно подключается к электроду левого рычага (LA). 3 & минус; В измерительном усилителе отрицательный вход. & Минус; IN обычно подключается к электроду правой руки (RA). 4. Отзывы о Right leg drive. RLDFB-это отзывы для цепи привода правой ноги. 5 RLD выход правого привода. Электрод привода (обычно правая нога) должен быть подключен к контакту RLD. 6 SW быстрое восстановление переключатель pin. Этот штифт должен быть подключен к выходу второго фильтра высоких частот. 7 OPAMP + op amp неинвертирующий вход. 8 reput эталонный буферный выход. Выходной сигнал измерительного усилителя указывает на этот потенциал. REFOUT должен использоваться как Виртуальная площадка для любой точки цепи, которая требует справочного сигнала. 9 OPAMP & minus; Op amp inverting вход. Выход 10 OUT op amp. Этот выход обеспечивает условный сигнал сердечного ритма. Выход может быть подключен к входу ADC. 11 LOD & minus; Приводит к выходу компаратора. В режиме обнаружения выключения постоянного тока, при отключении от & минус; В электроде, LOD & minus; Находится в высоком состоянии, в противном случае он находится в низком состоянии. В режиме обнаружения свинца переменного тока LOD & minus; Всегда низкий. Свинец выпадает с выхода компаратора. В режиме обнаружения свинца постоянного тока, когда электрод + In отключен, LOD + находится в высоком состоянии. В противном случае он находится в низком состоянии. В режиме обнаружения свинца переменного тока LOD + высока, когда электрод «Минус» или «+» отключен. Оба электрода соединены в низком состоянии. 12 LOD + 13 входов управления выключением SDN. Управляйте SDN low, чтобы войти в режим отключения малой мощности. 14 входное напряжение в режиме выключения переменного/постоянного тока. Для режима выключения постоянного тока штырь переменного/постоянного тока должен управляться на низком уровне. Для режима выключения переменного тока штырь переменного/постоянного тока должен управляться высоко. 15 FR быстрое восстановление управления входом. Вождение FR high позволяет быстро восстанавливать режим; В противном случае, он должен управляться низко. 16 GND мощность земли. 17 + против pin источника питания. 18 REFIN вспомогательный буферный вход. REFIN (высокий входной штифт импеданса) может использоваться для установки уровня эталонного буфера. 19 IAOUT измерительный усилитель выходной штырь. 20 HPSENSE измерительный усилитель с высоким входом обнаружения. HPSENSE должен быть подключен к соединениям R и C, которые устанавливают частоту поворота блока постоянного тока. EP Открытый коврик. Открытый коврик должен быть подключен к GND или оставлен неподключенным.
