4x4x4 3D LED Cube DIY Kit красочный аудио индикатор спектра СВЕТОДИОДНЫЙ Мигающий Дисплей

4x4x4 3D LED Cube DIY Kit красочный аудио индикатор спектра СВЕТОДИОДНЫЙ Мигающий Дисплей

Носок:

Эта установка DIY сложнее установить, пожалуйста, будьте терпеливы, пока установка не будет завершена!

Настоятельно рекомендуется просмотреть руководство по установке перед началом установки!

Http://attach01.oss-us-west-1.aliyuncs.com/IC/DIY-Manual/14091.pdf

1. Введение:

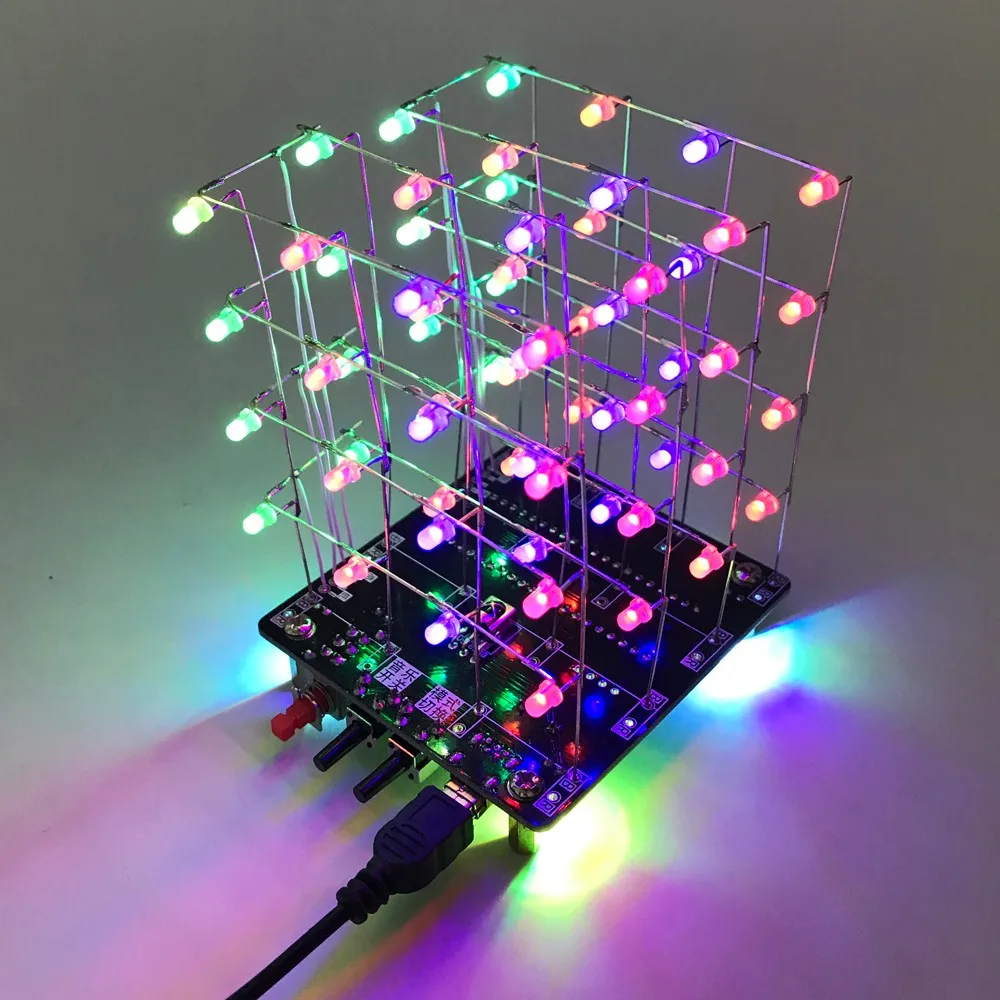

Это светильник DIY kit, который вам нужно сварить и собрать самостоятельно. Нижняя пластина состоит из монтажной платы и компонентов. 64 светодиодный индикатор создает стереозвук. Разнообразие классных моделей, показывающих трехмерный эффект. Это лучше, чтобы посмотреть в ночное время.

2. Параметры:

1>. Модель: 3D 4 светильник Cube

2>. Работа Напряжение: DC 4,5 V-5,5 V

3>. Рабочий ток: 100 мА

4>. Тип питания: MINI USB

5>. Тип управления: инфракрасный пульт дистанционного управления + кнопка управления

6>. Тип музыки: чистая музыка

7>. Музыка: 11 видов (не может быть изменен)

8>. Рабочая температура:-40 ℃ ~ 85 ℃

9>. Рабочая влажность: 0% ~ 95% относительной влажности

10>. Размер (установлен):84*67*100 мм

3. Функция:

1>. Светодиодный светильник RGB автоматически меняет цвет

2>. Автоматическое воспроизведение музыки
3>.11 видов чистой музыки

4>. Функция переключения памяти

5>. Управление музыкальным переключателем

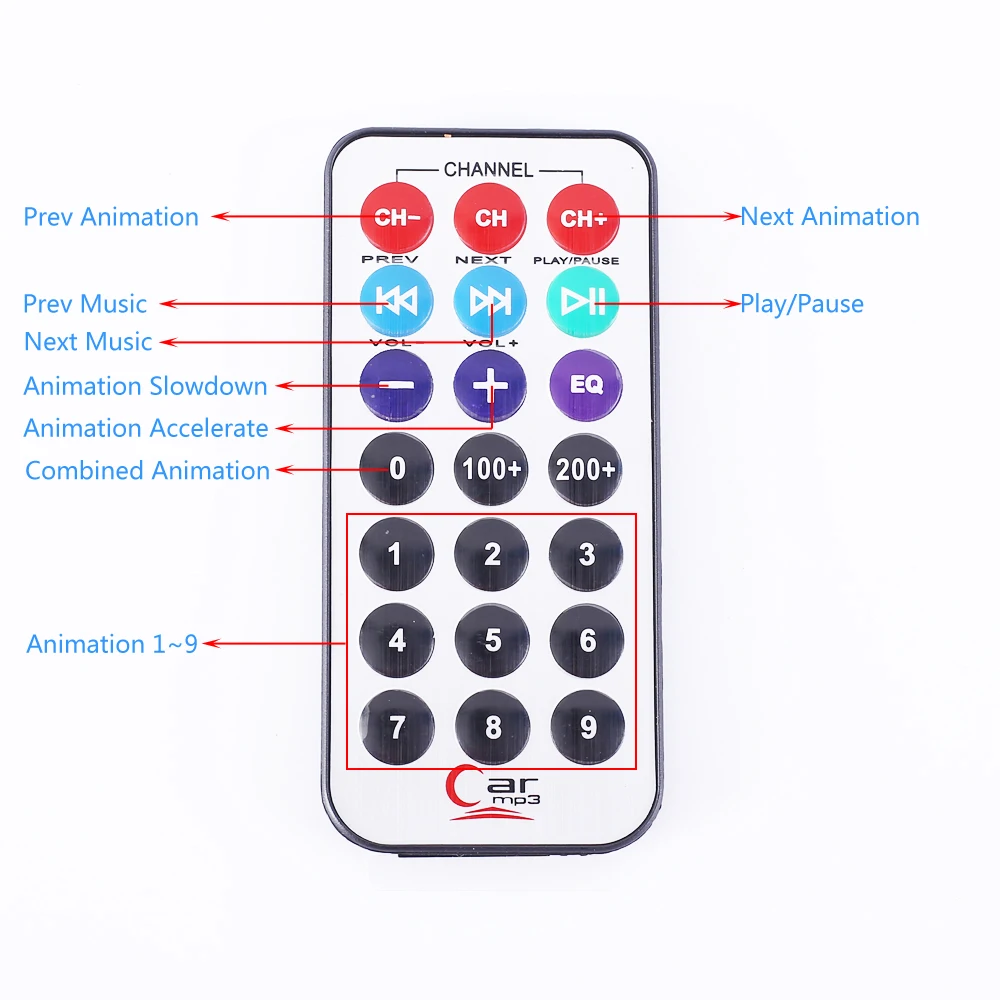

6>. Инфракрасный пульт дистанционного управления

7>. Регулируемая Скорость мигания

4. Часто задаваемые вопросы:

1>. Почему некоторые из светодиодный в одном и том же слой или в одном и том же Колонка не может быть яркий?

В: штифт не спаян и не пропал. Пожалуйста, проверьте припаянные штифты и зафиксируйте их снова

2>. Почему столбец или слой не яркий?

В: Пожалуйста, обратитесь к схеме, найдите соответствующий чип, повторно пайте штифт, чип может быть припаян или не припаян.

5. Применение:

1>. Обучение сварочным навыкам

2>. Студенческая школа

3>.DIY производство

4>. Дизайн проекта

5>. Электронная конкуренция

6>. Подарок

7>. Коллекция ремесел

8>. Украшение дома

9>. Сувенирная коллекция

6. Примечания по установке (пожалуйста, будьте терпеливы!)

Эта установка DIY сложнее установить, пожалуйста, будьте терпеливы, пока установка не будет завершена.!

Настоятельно рекомендуется просмотреть руководство по установке перед началом установки!

1>. Пользователю необходимо сначала подготовить сварочный инструмент.

2>. Эта установка DIY сложнее установить, пожалуйста, будьте терпеливы, пока установка не будет завершена.

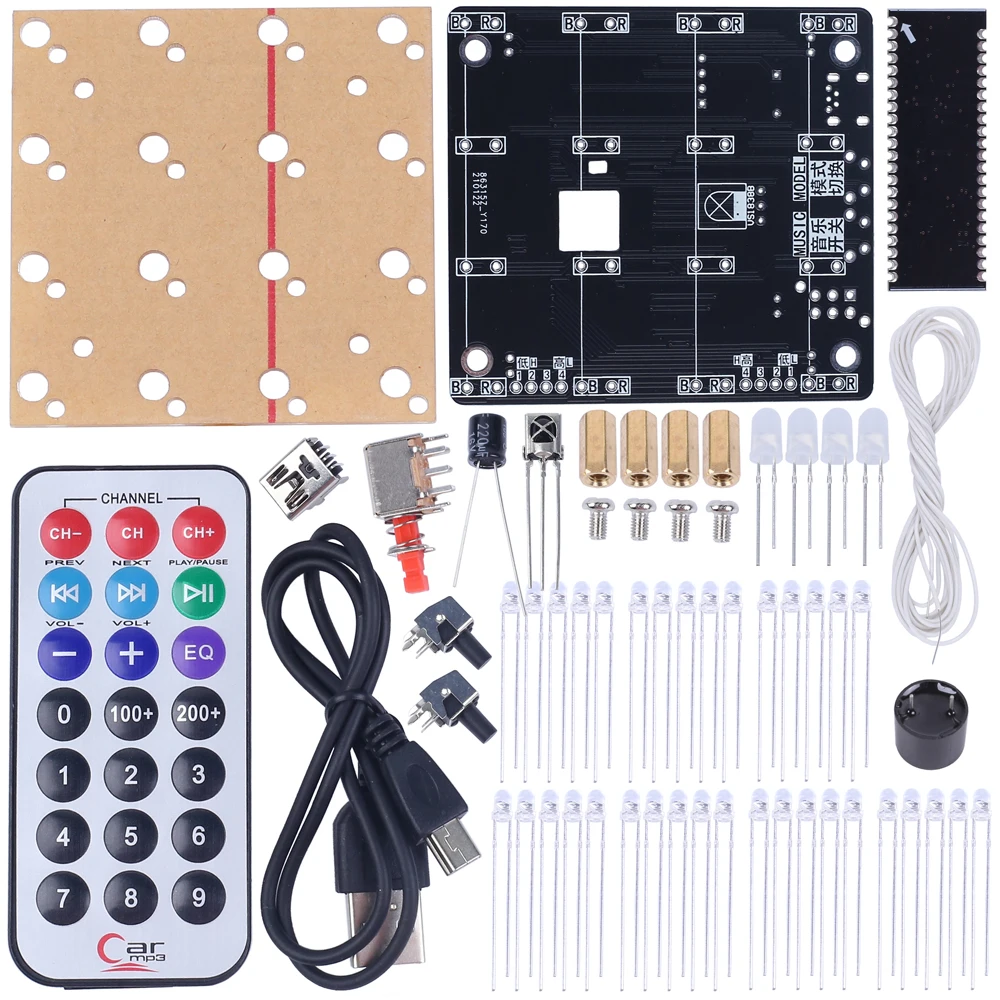

3>. Посылка-это набор «сделай сам». Его необходимо завершить установкой пользователем.

4>. Паяльник can't touch компоненты в течение длительного времени (1,0 секунды), в противном случае это может привести к повреждению компонентов.

5>. Обратите внимание на положительные и отрицательные компоненты.

6>. Пользователи могут завершить установку с помощью Шелкового Экрана PCB и листинга компонентов.

7>. Пользователь должен установить светодиодный светильник в соответствии с указанными правилами. В противном случае светодиодный светильник не будет.

8>. Установка сложных компонентов предпочтительно.

9>. Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте.

10>. Настоятельно рекомендуется прочитать руководство по установке перед началом установки.

7. Шаги установки (пожалуйста, будьте терпеливы!)

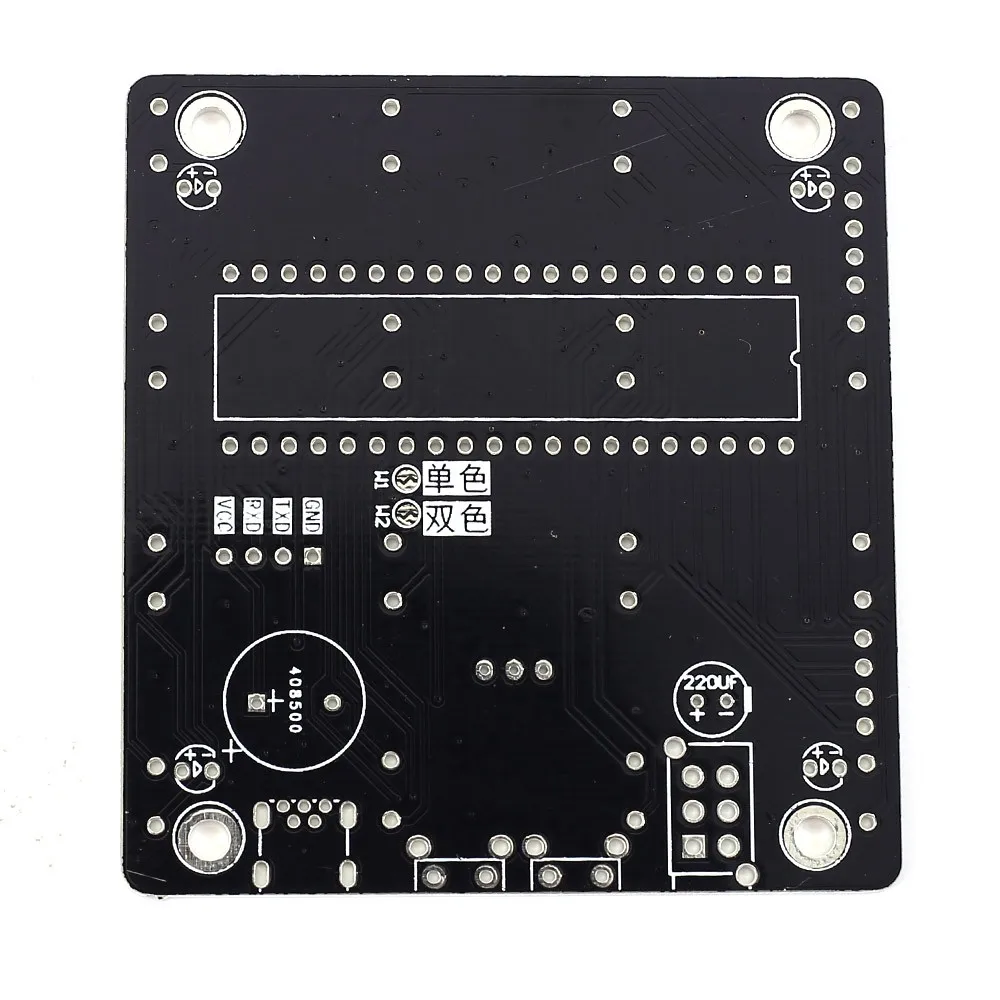

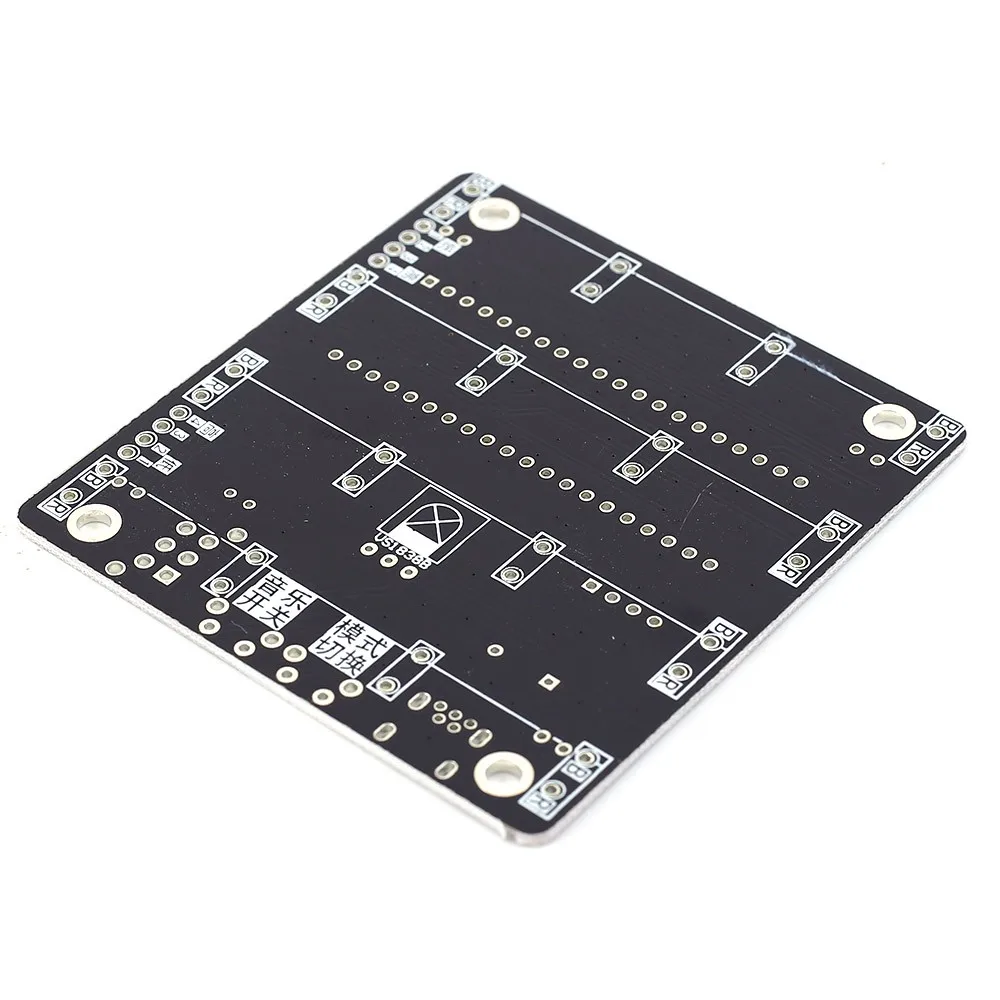

Шаг 1: установка плата панели управления. Установка 1 шт. MINI USB. Примечание: шаг штыря маленький, не замыкайте! И обратите внимание на монтажную поверхность компонента на печатной плате и не устанавливайте компоненты в обратном направлении на стороне печатной платы.

Шаг 2: Установка 4 шт 5 мм RGB светодиодный на четырех углах. Примечание: разграничение положительного и отрицательного светодиодный. Длинный штифт положительный.

Шаг 3: Установите 1 шт. DIP-40 IC socket. Обратите внимание на его направление установки.

Шаг 4: Установите 2 кнопки Tact Switch black.

Шаг 5: Установите 1 самоблокирующийся переключатель с красной кнопкой.

Шаг 6: Установите 1 шт. 220 мкФ электролитический конденсатор с алюминиевой крышкой. Примечание: различие между положительный и отрицательный. Длинный штифт положительный.

Шаг 7: Установите 1 зуммер. Примечание: различие между положительным и отрицательным. На PCB и buzzer есть отметка '+'.

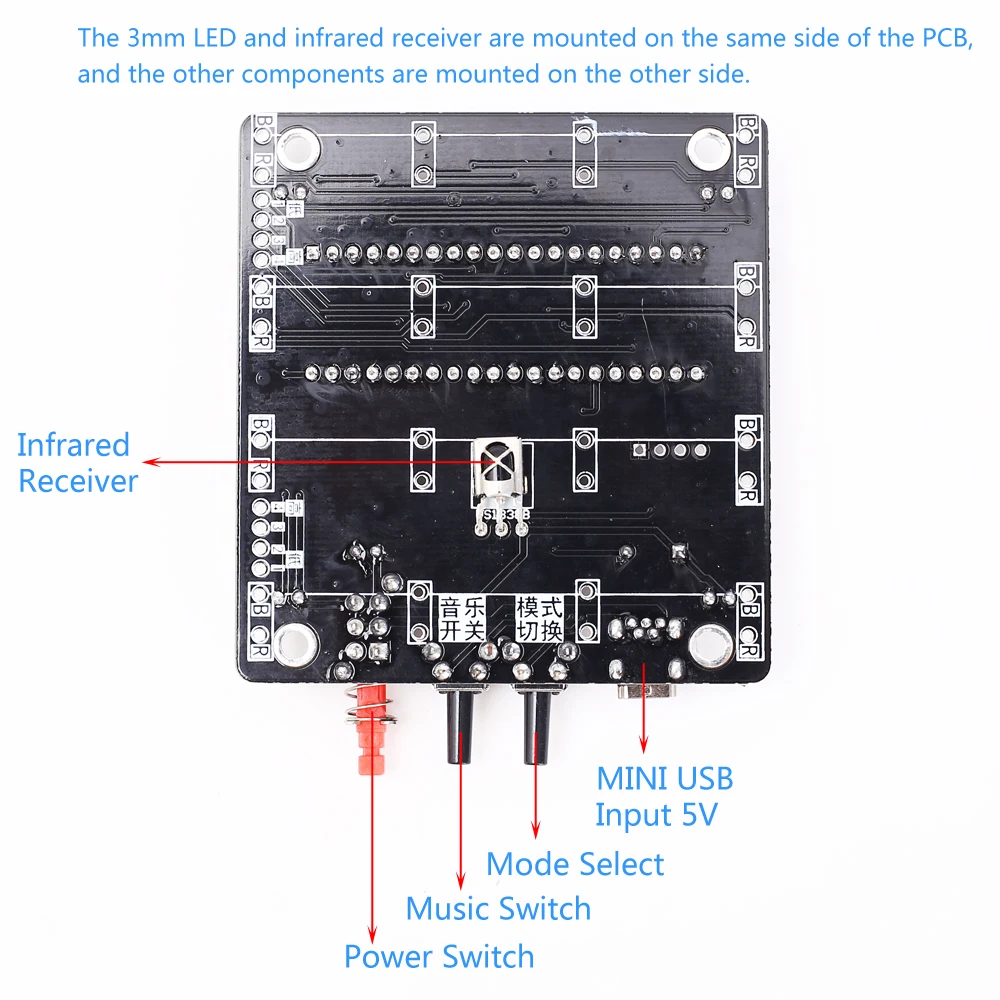

Шаг 8: Установите 1 шт. VS1838B инфракрасный приемник на другой стороне PCB. Пожалуйста, не устанавливайте его на той же стороне, что и другие компоненты.

Шаг 9: Установите 1 шт. STC12C5A60S2 на гнездо DIP-40 IC. Обратите внимание на направление установки.

Шаг 10: тест. Подключите рабочее напряжение с помощью usb-кабеля и мини-разъема USB. Затем включите красный выключатель питания.

10,1>. Включение питания является нормальным, и MCU STC12C5A60S2 является нормальным, если светодиодный мигание 4 шт. на четырех углах.

10,2>. Зуммер и левая черная кнопка нормальны, если зуммер воспроизводит музыку при нажатии левой черной кнопки.

10,3>. Правая черная кнопка является нормальной, если воспроизведение музыки меняется при нажатии правой черной кнопки.

10,4>. Пульт дистанционного управления и инфракрасный приемник являются нормальными, если воспроизведение музыки меняется при нажатии кнопки NEXT.

10,5>. Ошибка и решение:

10.5.1>. Музыка нормальная, но светодиодный индикатор не может включаться, означает, что СВЕТОДИОДНЫЙ Индикатор ошибки в установке.

10.5.2>. Светодиодный индикатор является нормальным, но музыка не может воспроизводить означает ошибку при установке зуммера или гнезда IC. Или пользователь должен несколько раз нажимать левую черную кнопку.

10.5.3>. Светодиодный светильник не может включаться или выключаться, музыка не воспроизводится означает ошибку установки MCU.

Шаг 11: Узнайте об установке акриловых шаблонов светодиодный. Самое большое отверстие используется для установки 5 мм светодиодный, а меньшее отверстие используется для установки 3 мм светодиодный. В этом комплекте используется светодиодный индикатор 3 мм.

Шаг 12: Установите кронштейн для акриловых шаблонов винтом 4 шт. М3*6 мм и медной колонной 4 шт. М3*12 мм.

Шаг 13: светодиодный pin-код обработки. 90 ° согнутый короткий штифт и 90 ° СГИБ длинный штифт. Но они сгибаются в разных направлениях и положениях.

Шаг 14: Поместите светодиодный индикатор на акриловые шаблоны. Короткие контакты светодиодный соединены друг с другом и длинные контакты соединены друг с другом.

Шаг 15: Поместите 4*4 светодиодный на акриловые шаблоны. Убедитесь, что светодиодный индикатор не должен быть неправильным.

Шаг 16: зафиксируйте все контакты. Все светодиоды выровнены, обратите внимание на красоту.

Шаг 17: проверьте светодиодный мультиметр, чтобы убедиться, что каждый светодиодный индикатор может включаться. Если есть светодиодный индикатор, который не горит, пожалуйста, обновите сменный светодиодный индикатор.

Шаг 18: Установите и протестируйте другие 3 шт. 4*4 Светодиодный точечный матрица одним и тем же способом.

Шаг 19: Установите кронштейн на 4 шт. M3 * 6 мм винт и 4 шт. M3 * 12 мм медная колонна, которые формируют акриловые шаблоны.

Шаг 20: согните отрицательный полюс 1 шт. 4*4 Светодиодный точечный матрица и согните его внутрь на 90 °. Примечание: Не допускайте короткого замыкания к другим контактам. И не повреждайте припой при сгибании.

Шаг 21: Установите длинные контакты (положительные) 4*4 светодиодный на печатной плате, где отмечен «B». Светодиодный светильник, обращенный к кнопке. Обратите внимание на то, чтобы сохранить постоянную высоту и не наклонять светодиодный индикатор.

Шаг 22: Установите 1 шт. 4*4 Светодиодный точечный матрица рядом с предыдущими. Но это 4*4 Светодиодный точечный матрица не нужно сгибать отрицательные контакты. Обратите внимание, что светодиодный индикатор не наклоняется.

Шаг 23: Подключите и зафиксируйте отрицательные контакты от 2шт 4*4 Светодиодный точечный матрица. Отрежьте дополнительные контакты.

Шаг 24: Подключите каждый слой белым кабелем на отметке 1 ~ 4.дно-первый слой. Первая фиксированная точка соединения на кольце. Затем подтвердите длину провода, Затем отрежьте провод. Наконец зафиксирован на печатной плате.

Шаг 25: фиксированный соединительный провод для каждого слоя.

Шаг 26: согните отрицательный полюс 1 шт. 4*4 Светодиодный точечный матрица и согните его внутрь на 90 °. Примечание: Не допускайте короткого замыкания к другим контактам. И не повреждайте припой при сгибании так же, как шаг 20. Установите его рядом с предыдущими. Обратите внимание, что светодиодный индикатор не наклоняется.

Шаг 27: Установите 1 шт. 4*4 Светодиодный точечный матрица рядом с предыдущими. Но это 4*4 Светодиодный точечный матрица не нужно сгибать отрицательные контакты. Обратите внимание на то, чтобы сохранить высоту светодиодный индикатор и не наклоняться так же, как шаг 22.

Шаг 28: Подключите и зафиксируйте отрицательные контакты от 2шт 4*4 Светодиодный точечный матрица. Отрежьте дополнительные контакты так же, как шаг 23 и отрежьте дополнительные контакты.

Шаг 29: Подключите каждый слой белым кабелем на отметке 1 ~ 4.дно-первый слой. Первая фиксированная точка соединения на кольце. Затем подтвердите длину провода, Затем отрежьте провод. Наконец, закрепите на печатной плате как на шаге 24.

Шаг 30: протестируйте и завершите установку и наслаждайтесь.
