Векторный анализатор сети NanoVNA-H 50 кГц ~ 1 5 ГГц 2 8 дюйма LCDHF VHF UHF UV антенны + 450 мАч

Векторный анализатор сети NanoVNA-H 50 кГц ~ 1 5 ГГц 2 8 дюйма LCDHF VHF UHF UV антенны + 450 мАч

Пункт продажи

Антенна сетевой анализатор 50 кГц-1,5 ГГц частота короткие волны анализатор MF/HF/VHF/UHF 2,8 "цифровой ЖК-дисплей сенсорный Экран

Пункт продажи

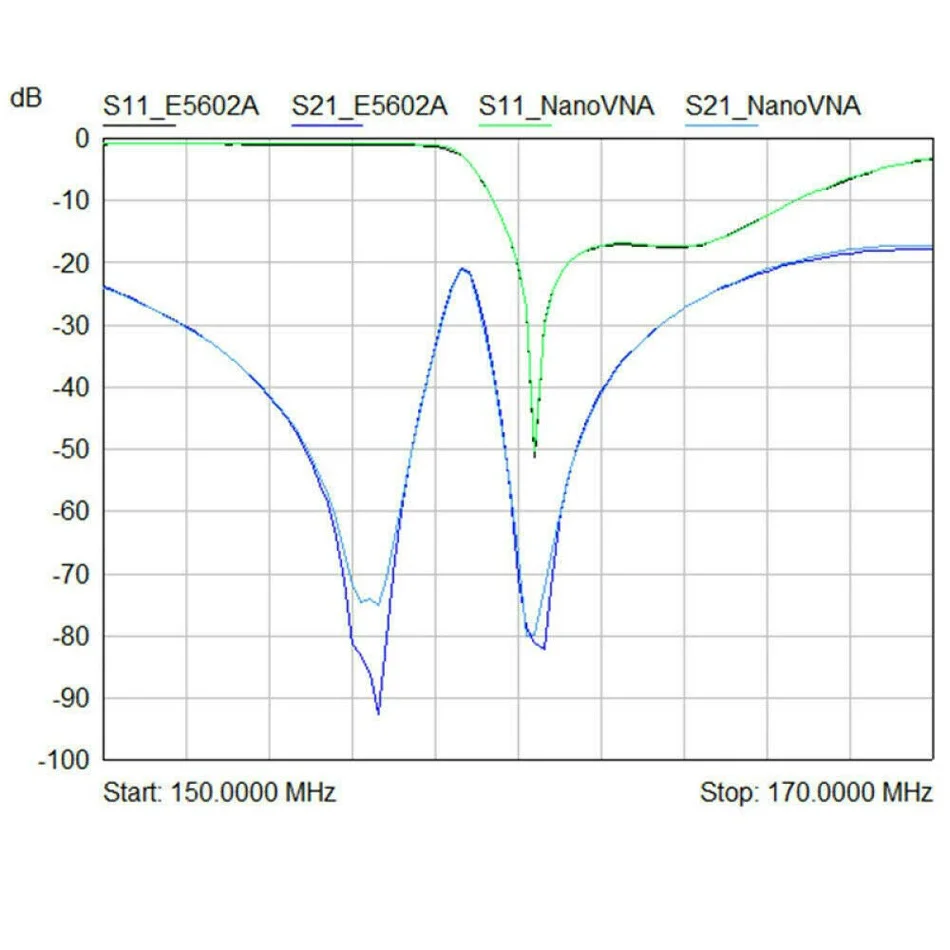

1. Это DIY продукт с векторной функцией измерения сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера
2. Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц
3. Это в основном для изучения клиентов, которые могут DIY, вам нужно подготовить кабель SMA самостоятельно. Частотный диапазон 50k-300 МГц прямого выхода si5351 обеспечивает лучшую динамику, чем 70 дБ
4. Он не имеет металлического щита. Главное преимущество заключается в том, что пользователи с сильной способностью к использованию могут открыть устройство для просмотра структуры цепи. Тем не менее, при измерении частот выше 300 м, легко мешать другим сигналам. Поэтому этот продукт рекомендуется для изучения принципов и использования на более низких частотах
5. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики. Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов

Пункт продажи

Спецификация:

Материал: АБС-пластик

PCB: 54 мм x 85,5 мм x 11 мм (разъем и переключатель не включены)

Частота измерения: 50 кГц ~ 1,5 ГГц

Выход RF: -13 дБм (макс.-9 дБм)

Точность частоты:<2ppm

Стабильность частоты: <0,5 ppm

Диапазон измерений: 70dB (50 кГц-300 МГц), 50dB (300 м-900 МГц), 40dB (900 м-1,5 ГГц)

Порт SWR: <1,1

Дисплей: 2,8 дюймов TFT(320x240)

Usb-порт: type-C

Режим связи: CDC (серийный)

Мощность: USB 5 в 120 мА, встроенный аккумулятор 450 мАч, максимальный зарядный ток 1A

Количество калибровочных точек: 101 (постоянный)

Количество точек сканирования: 101 (постоянное)

Отслеживание дисплея: 4

С меткой: 4

Настройки сохранения: 5

Размеры (приблизительно): Длина 7,5/19 см; Ширина 4,9/12,5 см; Высота 1,0/2,5 см

Вес (приблизительно): 8,8 oz/250g

Цвет: черный



Новые усовершенствованные функции NanoVNA-H

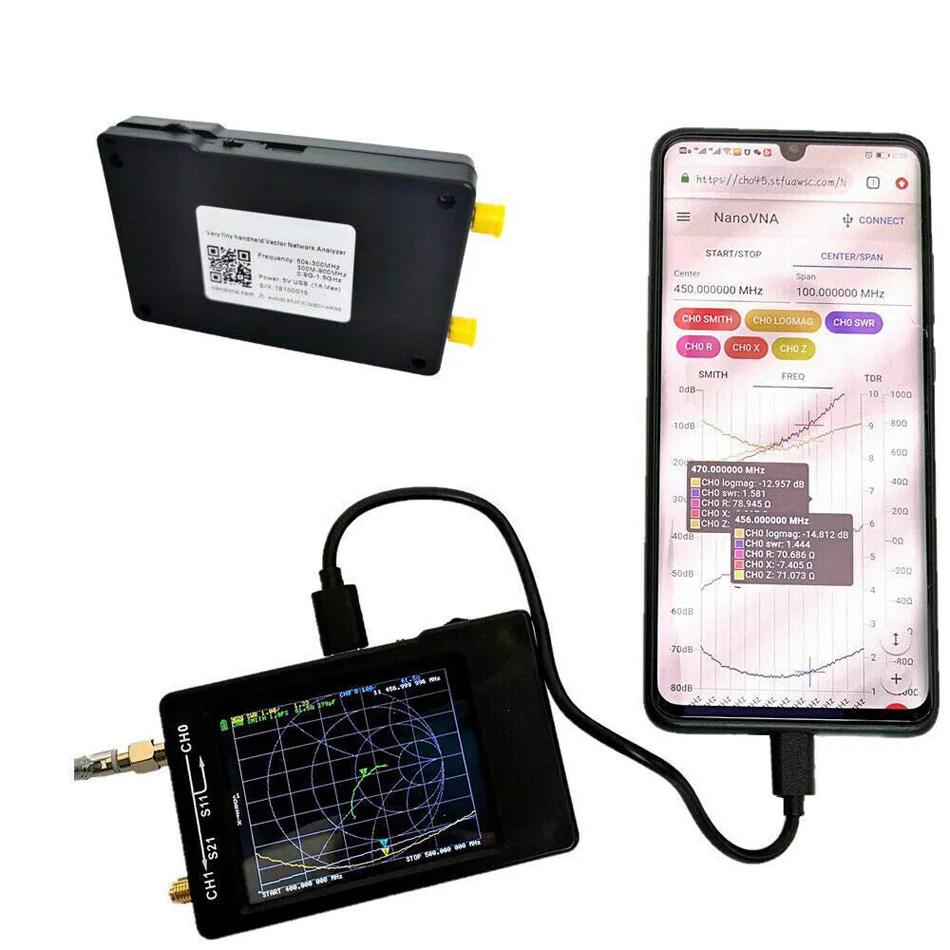

1. Обновлено программное обеспечение для поддержки одного и того же экрана, подключенного к большинству телефонов Android. Решить проблемы с небольшим экраном и недостаточной яркостью.

2. Обновленное программное обеспечение для поддержки анализа времени домена (TDR).

3. Обновление программного обеспечения, использование батареи может быть отображено на интерфейсе.

4. Обновили программное обеспечение и добавили информацию об авторских прав дизайнера.

5. В соответствии с требованиями заказчика, Форма изготовлена из корпуса ABS. По сравнению со многими клиентами, использующими 3d-печатные корпуса, это экономит затраты.

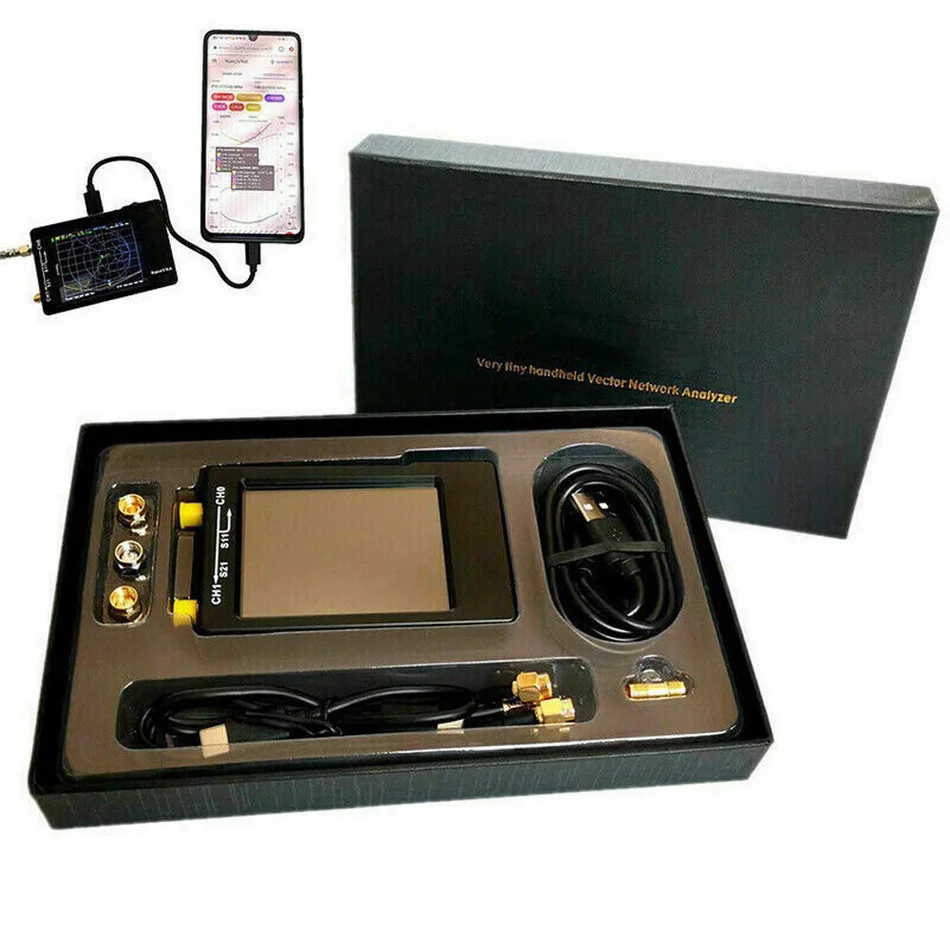

6. Внешняя упаковка была изменена. Горячее и холодное покрытие покрыто Золотой коробкой и защищено пластиковым внутренним лотком. Уменьшает проблемы, вызванные вибрациями при транспортировке.

7. Серийный номер продукта прикреплен на обратной стороне.

8. Включает простые инструкции.

9. Другие детали улучшены.



Упаковка включает:

1 хост xNanoVNA (с аккумулятором 450 мАч)

<
