Комплект цифрового радиоприемника TEA5807 4 5-5 5 В постоянного тока запчасти для

Комплект цифрового радиоприемника TEA5807 4 5-5 5 В постоянного тока запчасти для

Пункт продажи товара:
1. Изготовлен из высококачественного материала, прочный и практичный.
2. Внешний вид маленький и красивый.
3. Широкое применение.
4. С функцией отключения памяти.
6. С функцией энергосбережения.
7. Печатная плата изготовлена из FR4-A высококачественной печатной платы и после оловянного покрытия, она высококачественная и красивая.

Параметр:
Рабочее напряжение: DC4.5V-5.5V
Размер платы: 7,7 см x 6,1 см
Размер корпуса 8,4 см * 6,8 см * 5,2 см

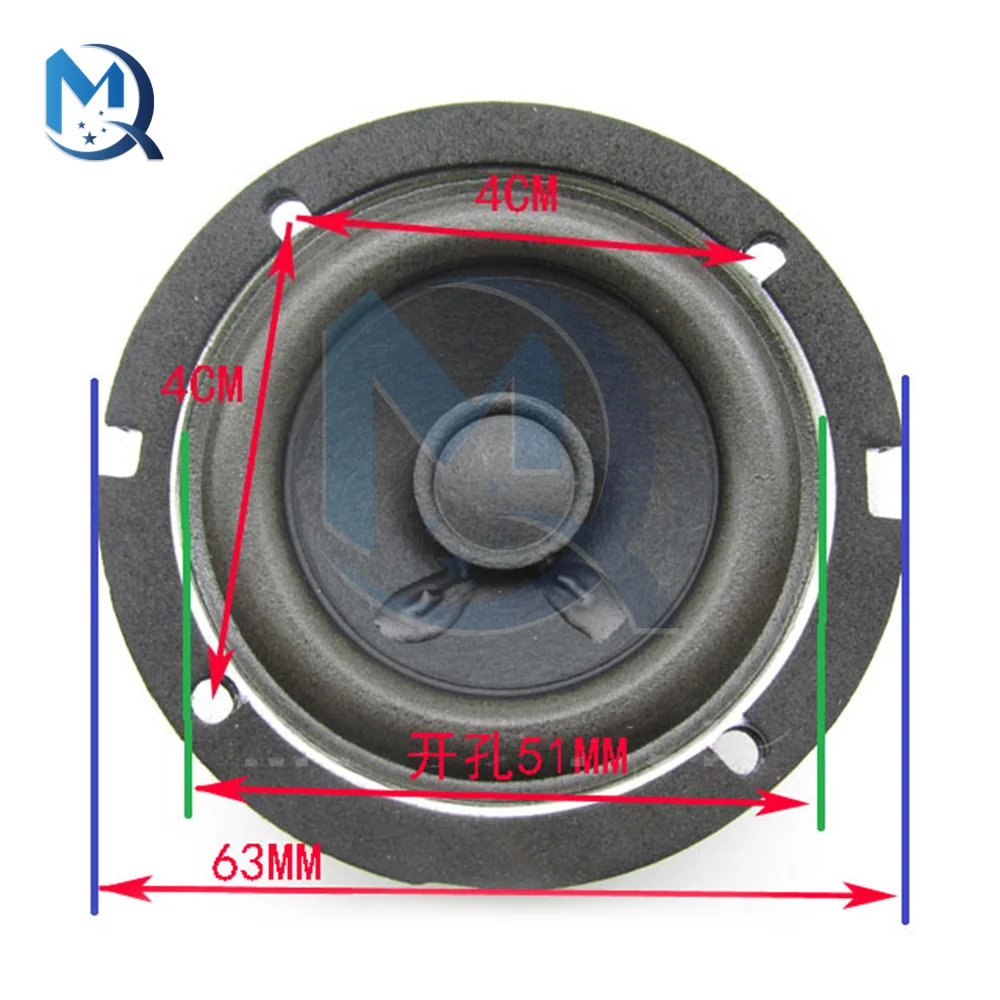

Динамик: 5W8 евро
Диапазон FM: 87 МГц-108 МГц
FM шаг: Нажмите и удерживайте Шаг до 0,1 МГц, следует совершить долгое нажатие на FM ключ к постоянному сложение и вычитание

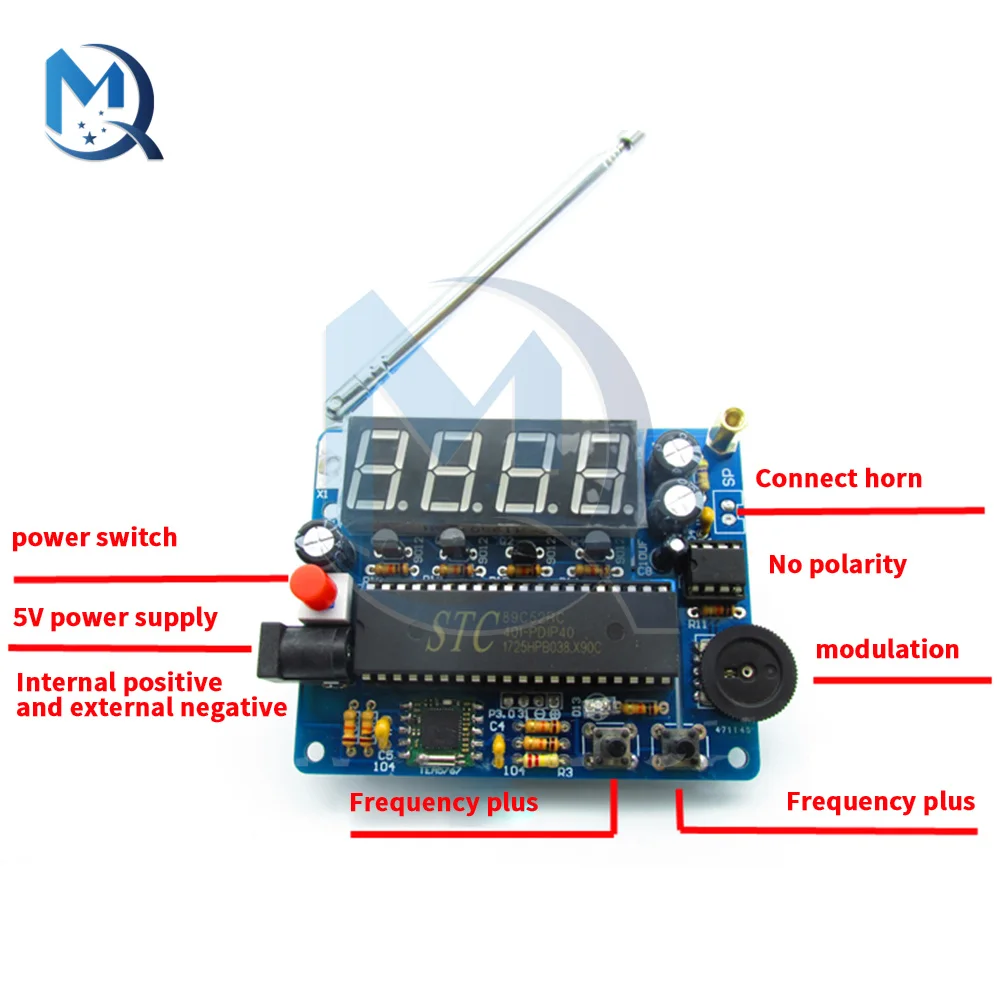

Функция: функция частоты цифрового дисплея, функция отключения памяти, функция энергосбережения
Функция отключения памяти: после выключения питания питание включается снова, и радиостанция до включения выключения воспроизводится.
Функция энергосбережения: после каждого включения или нажатия кнопки FM цифровая трубка Отображает частоту в течение 5 секунд, а цифровой дисплей трубки будет автоматически отключен через 5 секунд. Существует две причины для этой конструкции, 1-это экономия энергии, а 2-отображение цифровой трубки. Время будет мешать звуку, и звук будет более красивым, когда цифровой трубчатый дисплей выключен.
Примечание: блок питания постоянного тока является положительным и отрицательным снаружи, не подключайте его в обратном направлении.

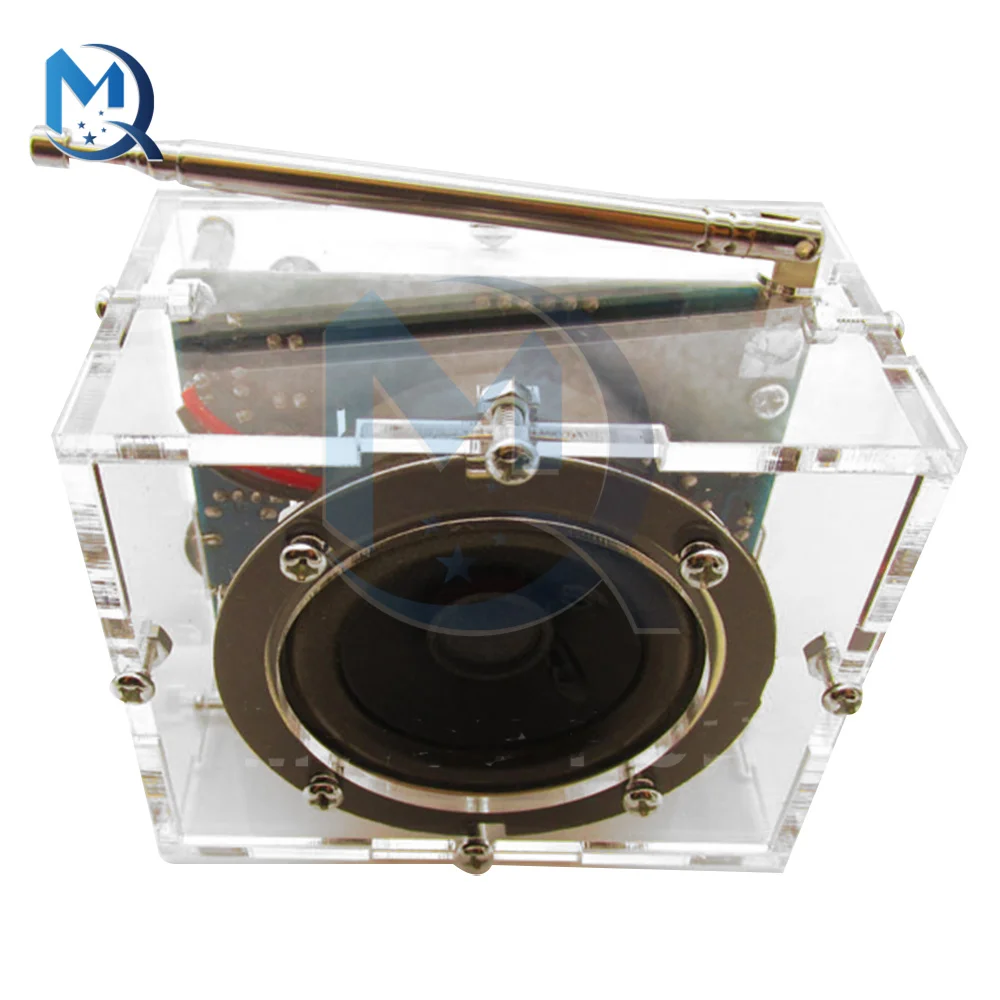

Шаги установки:
1. Блокировка на доске с винтами 4 М3*8
2. Зафиксируйте Медный столб 10 мм на каждом из 4 винтов в Шаге 1
3. Передняя акриловая пластина корпуса закреплена на медной колонне
4. Установите левую акриловую пластину
5. Установите акриловый лист на другие 3 стороны
6. Применение 4 M3 * 10 винтов для фиксации динамика, чтобы они акриловую поверхность каким-на задней панели Чехол
7. Наконец, установите на нее заднюю панель.

Разница:
Модуль, используемый в этом радио, имеет два чипа, 5767 и 5807. 5807 является обновленной версией 5767. Оборудование и программное обеспечение двух чипов совместимы и могут быть заменены друг на друга. С точки зрения сигнала, 5807 будет немного лучше, чем 5767, другие параметры такие же. Вы можете свободно выбрать чип, который вы хотите.

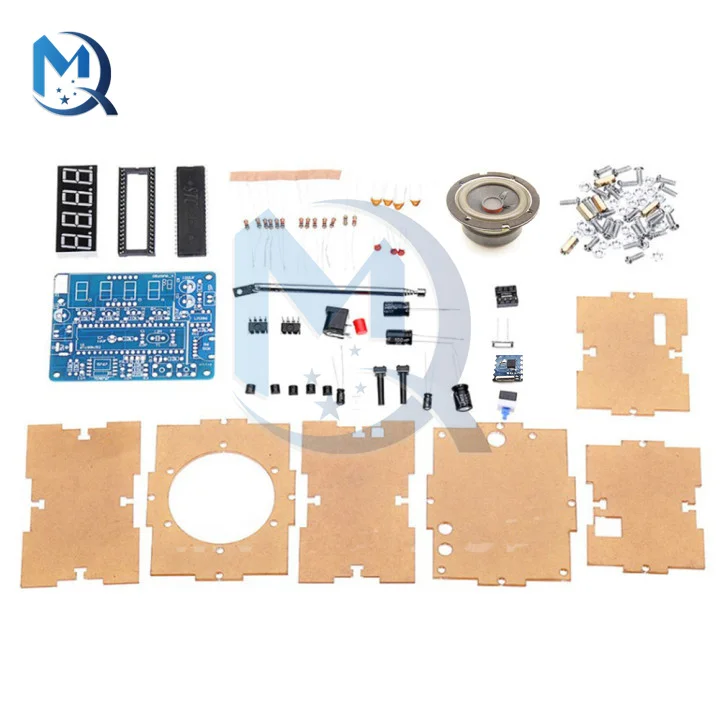

Посылка:
Элемент:
Монтажная плата * 1
262 маленькая антенна * 1
0,56 дюймов 4-бит общий анод цифровой трубки * 1
100 мкФ с алюминиевой крышкой, 50В электролитический конденсатор * 3
10 мкФ, алюминиевая крышка, 25В электролитический конденсатор * 2
22P керамический конденсатор * 3
104 монолитный конденсатор * 4
8*8 самоблокирующийся переключатель * 1
7 мм Высокая самоблокирующаяся крышка переключателя * 1
DC005 сиденье * 1
4,7 Ом резистор * 1
Резистор 10K * 11
Резистор 220K * 1
9012 Триод * 5
13,56 м кристаллический осциллятор * 1
Радиомодуль TEA5807 * 1
6*6*20 клавиш * 2
2*5*7 светодиодный * 1
Корпус:
Акриловая доска * 1
М3*8 Винт * 30
М3 гайка * 25
10 мм двухпроходная медная колонна * 5
50K Потенциометр циферблата 1
8P IC розетка 1
Держатель микросхемы 40P 1
Чип LM386 2
STC89C52 (программируемая программа) 1
22 # провод одна секция

Корпус:
1 набор акриловых листов
30*М3*8 винтов
25*м3 гайки
5*10 мм двухпроходная медная колонна
