Особенности
Дисплей приложения Bluetooth
Вы можете просмотреть счетчик кулонов и установить параметры счетчика кулонов на мобильный телефон или планшет
![]()
1. Функциональное введение
1. Измерение доли батареи и оставшегося количества батареи AH.
2. Измерение двунаправленного тока постоянного тока.
3. Измерение двунаправленной мощности постоянного тока.
4. Измерение двунаправленной аккумулирующей электрической энергии постоянного тока.
5. Функция мерцания сигнализации высокого напряжения.
6. Функция предупреждения низкого напряжения.
7. Функция мерцания сигнализации с высоким током.
8. Функция мерцания сигнализации с низким энергопотреблением.
9. Функция достижения полного напряжения (это напряжение может быть установлено самостоятельно) автоматически заполняет батарею.
10. Нулевой ток может быть очищен.
11. Накопительная энергия может быть очищена.
12. Подсветка может быть закрыта или открыта.
13. Храните данные при выключении питания.
14. Измерение типа изоляции датчика Холла, более безопасное и надежное, простое в установке.
15. С помощью STN full view ЖК-экран, четкий дисплей.
16. Супер широкий диапазон напряжения питания: DC5 ~ 90 В.
![]()

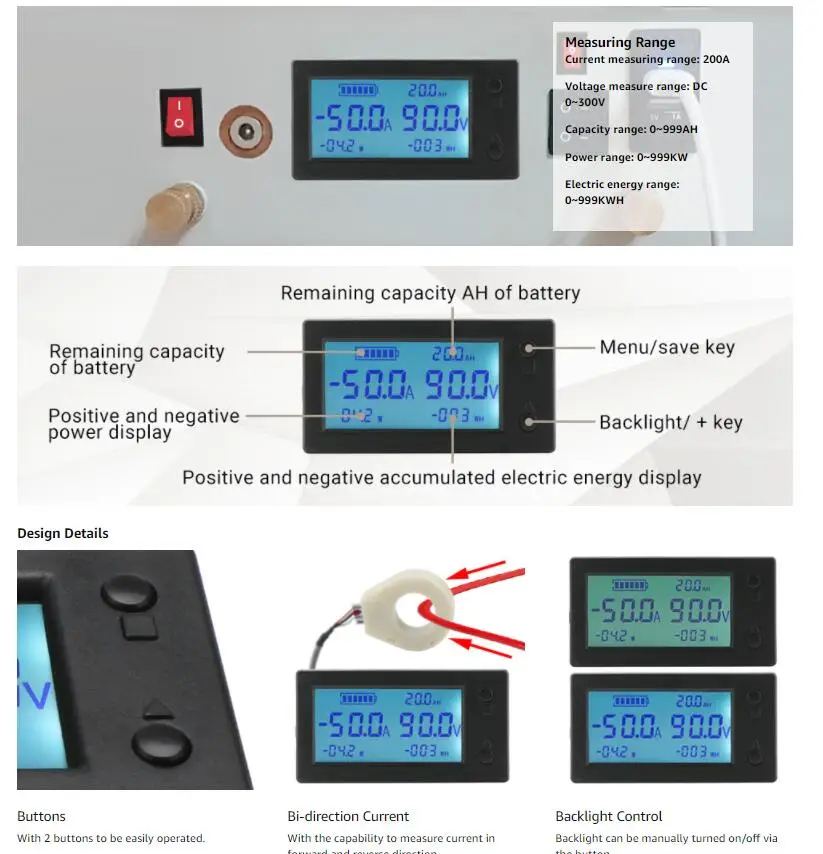

3. Инструкции по использованию клавиш
1. Управление Подсветкой:
В режиме ожидания короткое нажатие кнопки «▲» может включать или выключать подсветку экрана, автоматическое выключение подсветки
2. Чистый ток:
В режиме ожидания удерживайте кнопку «▲» около трех секунд, чтобы очистить ток (Примечание: нагрузка должна быть пустой, когда она чистая, в противном случае неточная)
3. Чистая электрическая энергия:
В режиме ожидания Длительное нажатие кнопки «█» около трех секунд может очистить электрическую энергию.
4. Параметры настройки:
В режиме ожидания короткое нажатие кнопки «█» может переключить меню следующим образом:
【 1 】 «AH XX X.X» меню настройки номинальной емкости аккумулятора.
【 2 】 «FU XX X.X» меню полного питания автоматически заполненное напряжение
Настройка.
【 3 】 «HU XX X.X» меню высокого напряжения настройки сигнализации.
【 4 】 «LU XX X.X» меню настройки низкого напряжения.
【 5 】 «HA XX X.X» меню настройки сигнализации высокого тока.
Настройка номинальной емкости батареи:(1) на дисплее в режиме ожидания, короткое нажатие key, переключается в меню «AH XX X.X».
(2) Первая цифра параметра меню будет мигать, короткая клавиша ▲ в это время цифра будет увеличиваться. Когда кнопка не работает в течение пяти секунд, она автоматически перейдет к следующему номеру для мерцания. Вы также увеличите цифру с коротким нажатием ▲. И хотите настроить четыре номера.
(3) После настройки четырех чисел нажмите кнопку Long, Удерживая кнопку около трех секунд (Примечание: Это не короткое нажатие), а затем отпустите кнопку, чтобы сохранить параметры. Когда сохранить успех, экран будет мерцать два раза.
Например: когда вы хотите установить номинальную емкость батареи, чтобы быть 20AH. Вы должны установить этот параметр меню «AH 020,0», и долго нажмите █ ключ, чтобы сохранить параметр закончен.
Аккумулятор полон наивысшей электрической настройки напряжения :( 1) в режиме ожидания, короткое нажатие key клавиши и переход в меню «FU XX X.X».
(2) Первая цифра параметра меню будет мигать, короткая клавиша ▲ в это время цифра будет увеличиваться. Когда кнопка не работает в течение пяти секунд, она автоматически перейдет к следующему номеру для мерцания. Вы также увеличите цифру с коротким нажатием ▲. И хотите настроить четыре номера.
(3) После настройки четырех чисел нажмите кнопку Long, Удерживая кнопку около трех секунд (Примечание: Это не короткое нажатие), а затем отпустите кнопку, чтобы сохранить параметры. Когда сохранить успех, экран будет мерцать два раза. (Примечание: Это напряжение предлагается для того, чтобы быть установлен на 0,2 V меньше, чем кулона напряжение в тех случаях, когда батарея полностью заряжена, и имеет не вытащить зарядного устройства.)
И как вы можете задать параметры «HU XX X.X» «LU XX X.X» «HA XX X.X» (не: эти три параметра завода по умолчанию «000,0», по умолчанию фабрика закрывает функцию сигнализации этого элемента.)
![]()
![]()

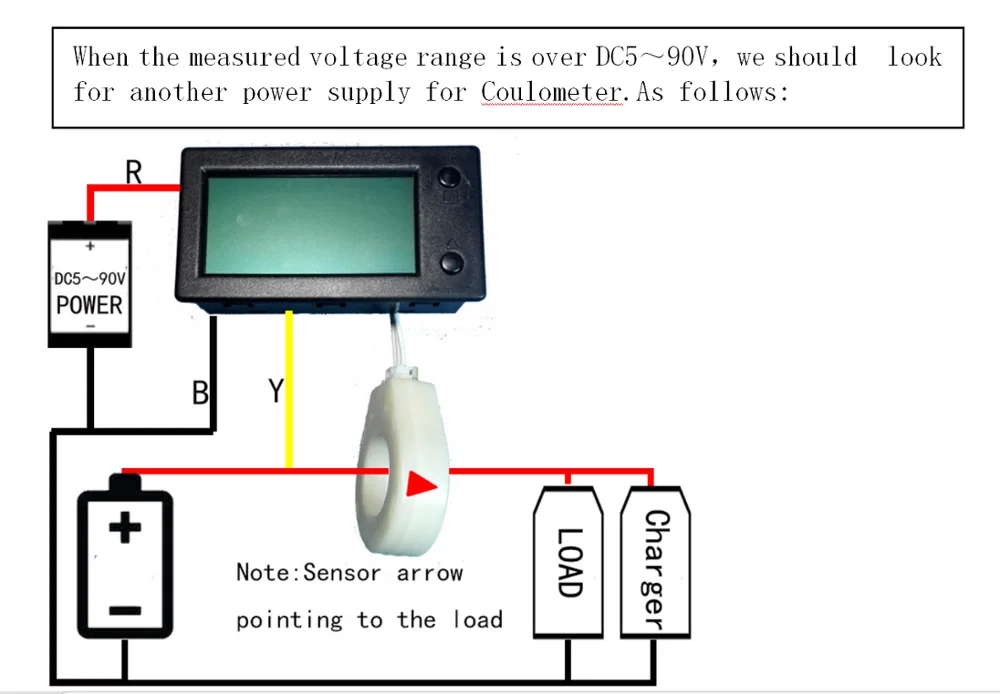

6. Инструкции по проводке
Есть три провода в голове таблица составлена удачно, следующим образом:
【 1 】 черный провод подключен к отрицательному полюсу батареи.
【 2 】 красный провод подключения питания положительного полюса.
【 3 】 желтый провод подключен к положительному полюсу батареи.
Когда диапазон измеренного напряжения DC5 ~ 90 В, красные и желтые провода соединяются параллельно положительному полюсу батареи. Следующим образом:
![]()
![]()
7. Меры предосторожности при использовании
【 1. Разрядка аккумулятора, Кулонов показывает положительный ток. Заряд батареи, Кулонов показывает отображение отрицательного тока. Если нет, то направление датчика неправильное. Вы показываете направление датчика в другое направление.
【 2 】 новоустановленному кулону необходимо очистить ток при пустой нагрузке.
【 3 】номинальная емкость аккумулятора и максимальное электрическое напряжение аккумулятора должны быть настроены. Новый куломб должен зарядить батарею до полной после настройки параметров, затем остаточная мощность батареи может отображаться нормально.
Посылка в комплекте
1 x
|
|
