Последнее обновление 6P14 встроенный стереоусилитель класса A Выходная мощность:

Последнее обновление 6P14 встроенный стереоусилитель класса A Выходная мощность:

[Входное напряжение всех готовых машин в нашем магазине может быть изменено на 110 В/115 В/117 в и другие значения, пожалуйста, оставьте сообщение, чтобы объяснить требуемое напряжение]

Примечание: При тестировании устройства динамик должен быть подключен, и тест без нагрузки может легко сжечь трансформатор или электронную трубку (Электронная трубка появится красным цветом).

Текстура погруженного шасси не будет такой же, как текстура изображения, и текстура каждого шасси отличается.

Дерево: цзиньтай тик бревна.

【Индекс параметри】

Как это работает: стерео push-pull class A

Выходная мощность: >2*15 Вт (RMS)

Частотная характеристика (-1 дБ): 20 Гц-28 кГц

Чувствительность: ≤ 1 в

Искажение: ≤ 0.5% при 5 Вт

Отношение сигнал/шум: ≥ 95 дБ

Потребляемая мощность: <150 Вт

Выходное сопротивление: 4R 8R

Преусилитель этой машины принимает Beijing 6N3-J. Пекин 6N1 (импортная модель ECC85, 6AQ8) с более сильной низкой частотой используется в качестве усилителя. На сцене усилителя мощности используется Низкочастотный усилитель мощности pentode 6P14, который имеет репутацию «хорошего качества и таланта» в аудиоиндустрии. Это своего рода силовой усилитель труба с отличной производительностью, что также подтверждается фактической установкой и прослушиванием. Главное преимущество pentode заключается в том, что коэффициент усиления большой, и при использовании в качестве усилителя можно получить более высокий коэффициент усиления. В то же время, из-за двойного защитного эффекта сетки занавеса и подавления сетки, его емкость поперечной цепи очень мала, например, 6P14, что составляет менее 0,2pf, И высокая частота потери малы. Конечно, по сравнению с триодами, когда pentodes используются в качестве усилителей, искажения и шум больше. Однако после установки машины звук чистый и естественный, прозрачный и быстрый, и шум в основном не слышен.

Примечание для всех покупателей: все машины, продаваемые в этом магазине, являются подлинными чисто трубными усилителями, а Выходная Соединительная муфта трансформатора используется между электронной трубкой и динамиком. Эксперты все знают, что причина, по которой ламповый усилитель имеет вкус gall, функция выходного трансформатора незаменима!

【Советы по выбору усиления трубки

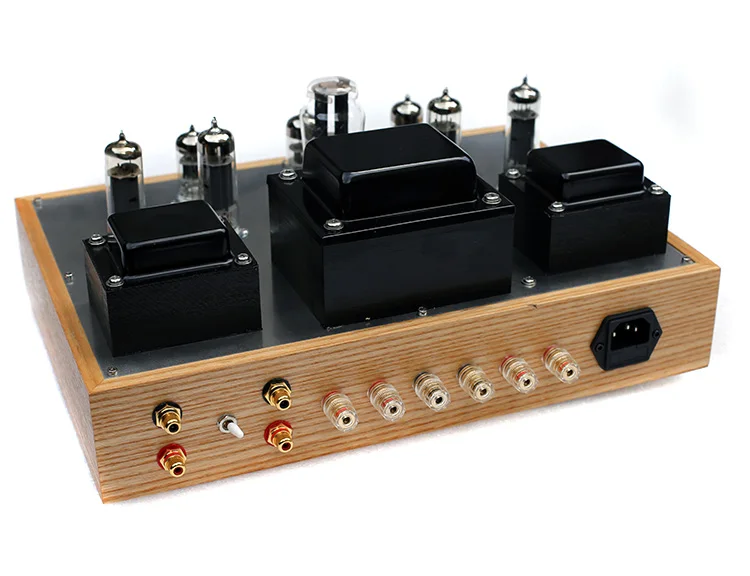

Посмотрите на количество трансформаторов, установленных на машине: Аутентичный усилитель нуждается в трех трансформаторах (большой-силовой трансформатор, а два меньших-Выходные Трансформаторы), силовой трансформатор этой машины (No.: 1055013) 190 Вт, а железный сердечник 105*50. Нет тепла и вибрации, он сделан из медной проволоки и обожженного листа кремниевой стали, и он установлен горизонтально. Это произведение искусства, не покрытое коровьим чехлом. Выходной трансформатор (№ OP763501) намотан 3 зажимами и 2 обмотками. Металлический стержень изготовлен из Z11 лист электротехнической стали толщиной 0,35 мм Сделано в Японии, а также размер 76 × 35. Магнитная проницаемость листа Z11 будет выше, и низкая частота будет ниже. Эффект намного лучше, чем внутренний H14, H18 кремниевый стальной лист. Потому что трансформатор составляет большую часть стоимости машины, ему нужны специальные инструкции. Кроме того, индуктивность катушки Дроссельный фильтр (I573019) этой машины составляет 5 ч 0,2а, и отношение сигнал/шум всей машины является относительно высоким. Только после того, как динамик с чувствительностью 90 дБ услышит небольшой шум!

【Описание материала 】

○The вся машина сделана вручную

○Соединительный конденсатор принимает SPRAGUE 0,1 мкФ, а фильтрующий конденсатор принимает корейский Высокочастотный Низкочастотный электролиз SAMYOUNG.

○Резисторы используют резисторы из медной металлической пленки и резисторы из металлической оксидной пленки, а резисторы высокой мощности используют резисторы из алюминиевой оболочки.

○Провода внутри машины являются высококачественными и чистыми медными проводами. Расположение провода аккуратное, а уровень шума небольшой.

○Потенциометр ALPS 16 Тип A100K

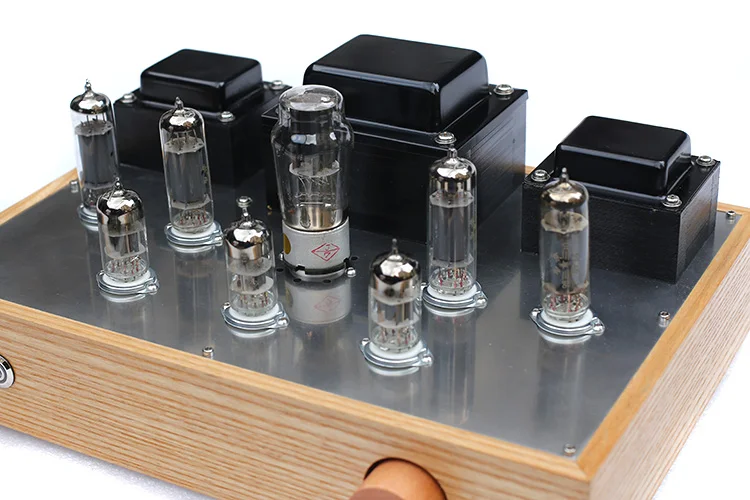

○Держатель трубки покрыт керамическим серебром, а модели клапанов-четыре 6P14-J, два 6N1-J, один 6N3-J и один 5z4p.

○Источник питания выпрямляется с помощью мостового стека, а затем буферизируется электронной трубкой 5Z4P, которая не только получает большой ток, но и защищает все другие электронные трубки из-за использования буфера желчи выпрямителя.

○Ручная работа, шасси из золы, дерево высушенное, полированное и окрашенное, с богатой текстурой, простое и красивое! Верхний топ пластина представляет собой 1,5 мм лаком из тостолистой стали, и нижняя пластина представляет собой толщиной 1 мм перфорированные лакированная трафаретная пластина. Преимущество использования металлической верхней и нижней пластины заключается в том, что она может изолировать некоторые помехи!

• Средний размер (30 см в ширину, 25 см в глубину, 17 см в высоту). Плоский Шкала размеров, прочный и устойчивый (9,5 кг), сдержанные атмосферы! Идеально подходит для использования в качестве настольного или домашнего аудио.

○Из-за специальной большой индуктивности, размер железного сердечника составляет 76*35, и низкая частота может быть ниже 20 Гц, поэтому не только слушать голоса человека, но также большая динамическая симфония может быть полностью квалифицирована, и эффект не лучше, чем в 1969 Xiaojia или TDA7294, LM3886 плохой усилитель.

○ Номинальная выходная мощность этой машины: 15 Вт + 15 Вт (потому что электронная трубка имеет преимущество сильной перегрузки, фактическая неискаженная выходная мощность эквивалентна 80 Вт + 80 Вт транзисторный усилитель мощности!)

○ Эта машина имеет два режима вывода импеданса 4 Ом и 8 Ом. Эта машина подходит для небольших динамиков книжных полок с высокой чувствительностью (выше 88 дБ). Полноразмерные колонки с бумажными пластинами имеют различное очарование при прослушивании голоса человека. Так как трубки на всех уровнях работают в состоянии усиления класса А, искажение маленькое, звук сладкий и мягкий, и сопротивление слуху чрезвычайно высокое!

○Для безопасной рассылки магазин принимает плотную упаковку, а электронная трубка также упаковывается отдельно. Вы можете подключить его самостоятельно после прибытия!

[Схема этой машины]
