Готовые/собранные комплекты Φ автоматическая антенна 1 8-50 МГц 100 Вт от N7DDC 7X7 с

---

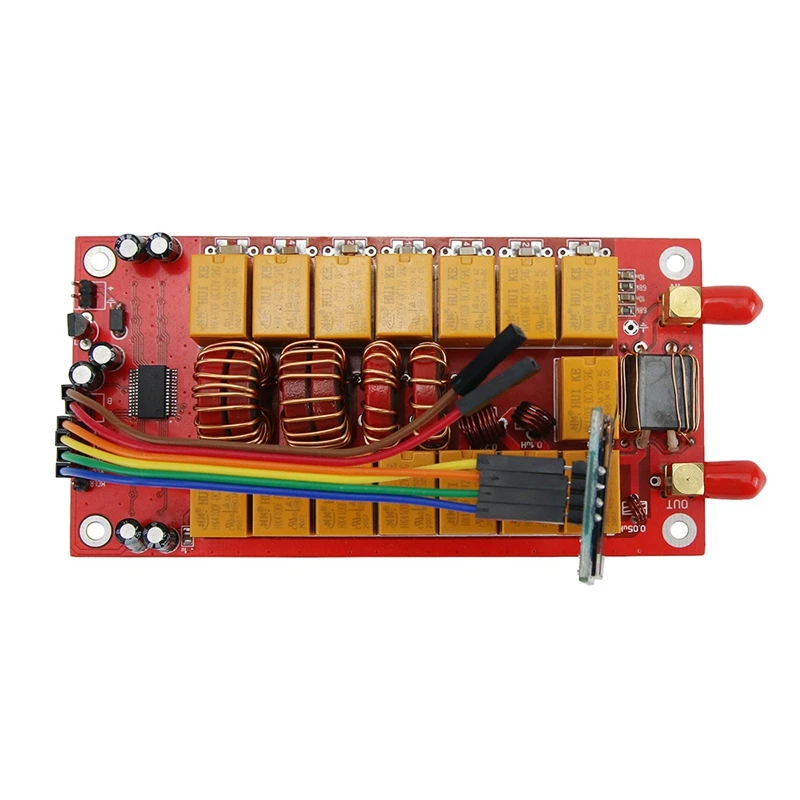

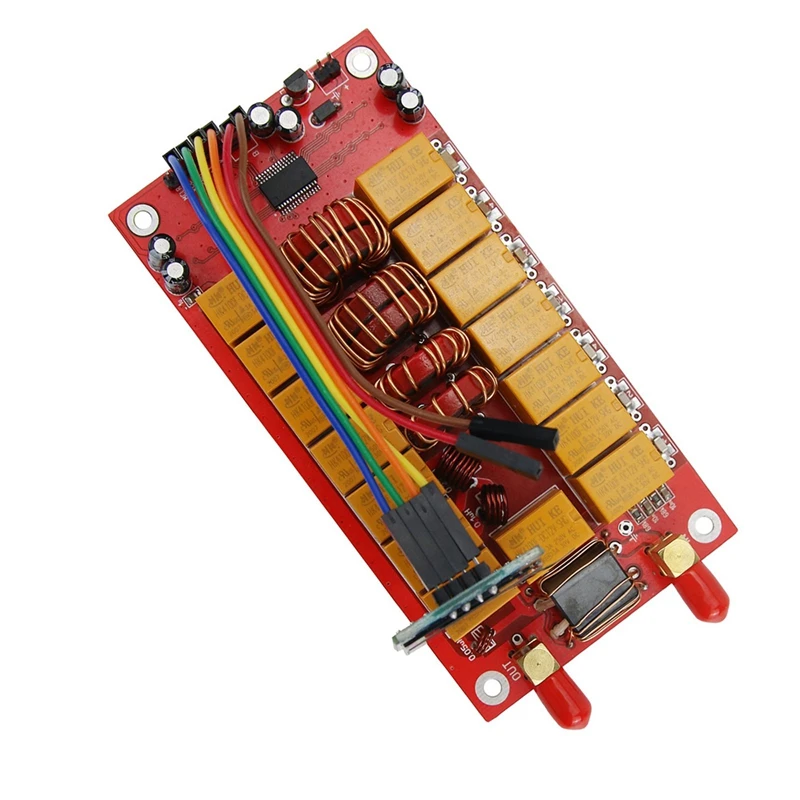

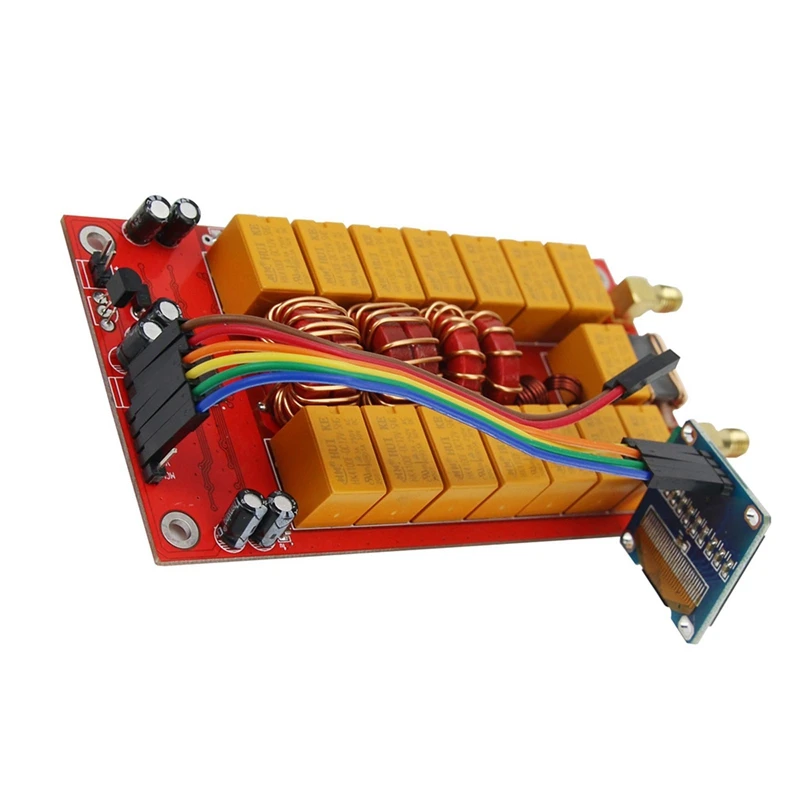

Готовые/собранные наборы ATU-100 автоматическая антенна плата тюнера 1,8-50 МГц 100 Вт от N7DDC 7X7 с 0,96 дюймовым oled-дисплеем Этот Собранный антенный тюнер ATU-100-это антенна автоматической настройки.
При установке и использовании, пожалуйста, попробуйте использовать короткий коаксиальный кабель для подключения коротковолновой машины к в конце антенны; Используйте выходной порт для подключения антенны.
В тех случаях, когда ATU-100 обнаруживает, что за обновлениями мощность передачи достигается и стоячая волна ценность больше, чем 1,3, настройки, может быть, и после того, как настройки завершена (в пределах способность ATU-100, если ваш антенна не очень хорошо сочетается, он не сможет быть уменьшена ниже 1,3, Пожалуйста, отрегулируйте антенну), вы можете выполнить высокомощный тест связи.

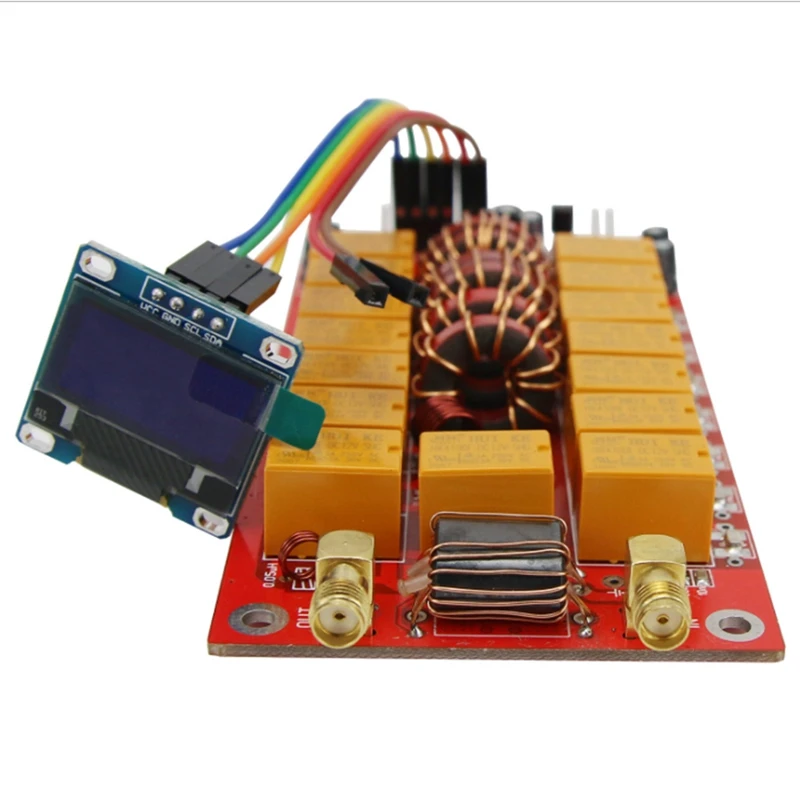

Готовая Плата поставляется с oled-экраном 128x64, который принимает во внимание Энергосбережение и координацию отображения шрифта; Пожалуйста, обратите внимание на соответствие кабеля передачи данных (dat clk) при установке экрана.

Технические параметры:
Допустимый диапазон напряжения питания: 10-15 В постоянного тока
Максимальное потребление тока: 400 мА
Максимальная рабочая мощность: 100 Вт
Максимальная измеряемая мощность: 150 Вт
Пуск на вход мощность настройки: 5 Вт (10 Вт или более рекомендуется, и максимум не должен превышать 30 Вт)
Минимум измеримые мощность: 0,1 W
Точность измерения мощности: 10%
Минимальное значение индуктивности нагрузки 0.05μh
Максимальная индуктивность нагрузки: 8.53μh
Минимальная емкость нагрузки: 10 пФ
Максимальное значение емкости нагрузки: 1869pf
Другие подробные технические параметры и схемы, документы, исходные файлы pcb и прошивка могут быть загружены со следующего сайта:
//github.com/Dfinitski/N7DDC-ATU-100-mini-and-extended-boards/tree/master/ATU_100_EXT_board
Цвет: красный
Материал: печатная плата + пластик + металл

Посылка:
1 х антенный тюнер
1 x Кабель (случайный цвет кабеля, не принимается указанный цвет)
1 x oled-экран
Примечание:
Продукт собран.
Эта готовая доска-это сетевой проект с открытым исходным кодом, мы предоставляем платформу для тестирования и модификации ветчины без DIY условий (или вы не хотите паять самостоятельно).
Версия прошивки был модернизирован до 3,2.

Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
