Низкоскоростной микро планетарный редуктор постоянного тока 6 в 12 В 24 длительный

Низкоскоростной микро планетарный редуктор постоянного тока 6 в 12 В 24 длительный

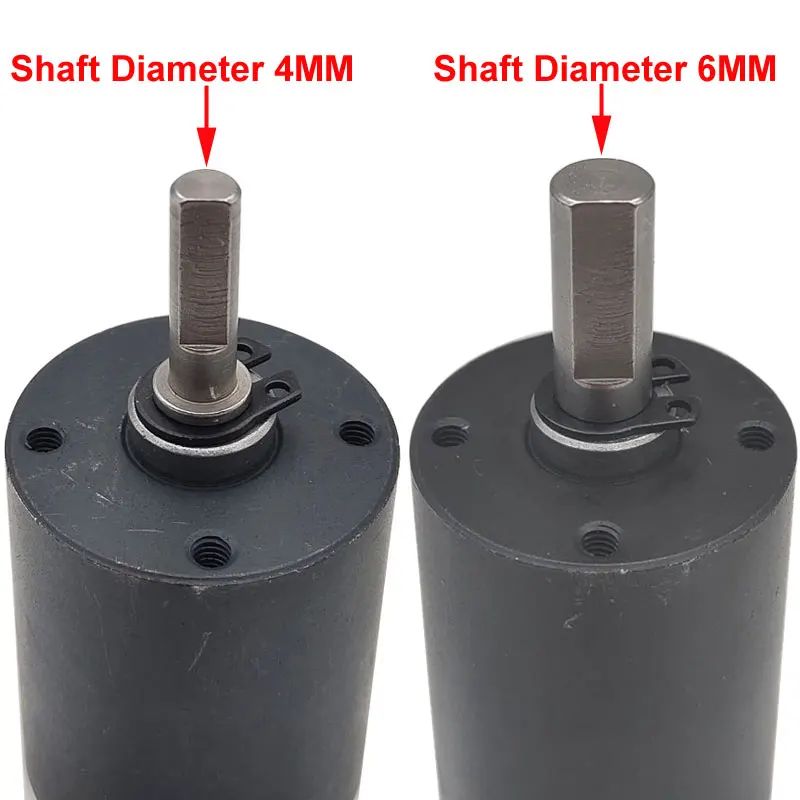

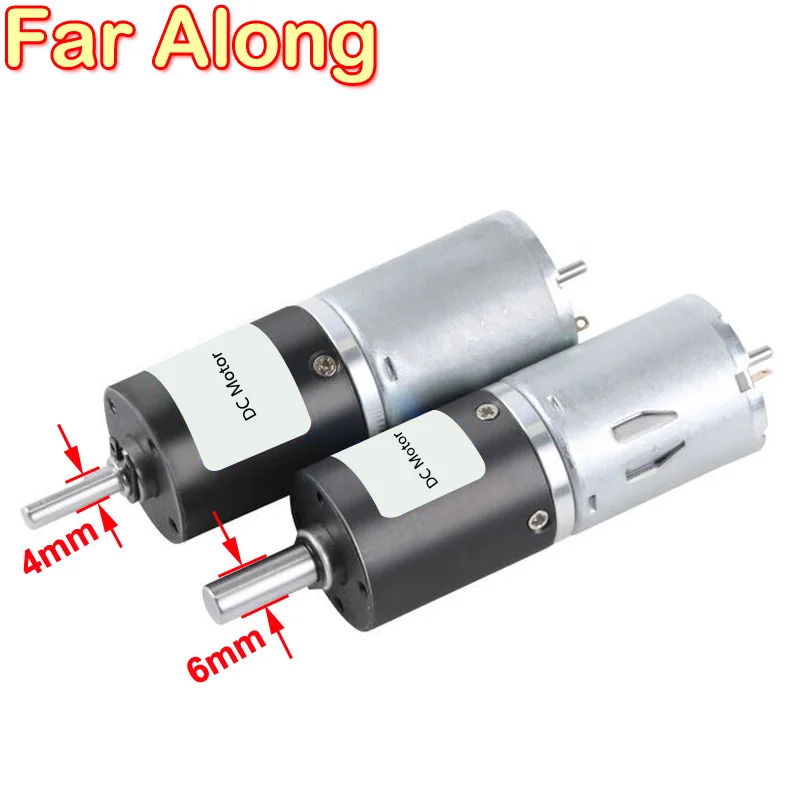

Этот двигатель может выбрать два диаметра вала, 4 мм и 6 мм.

Вы можете выбрать один из диаметров вала, и Тип вала двух будет немного отличаться.

Ниже приведен размерный чертеж двигателя с диаметром вала 4 мм

Важное напоминание

Потому что мы используем различные измерительные инструменты, поэтому данные измерений размера продукта будут немного отличаться.

Если ваш проект имеет высокие требования к размеру двигателя, мы рекомендуем вам связаться с нами перед покупкой. Большое спасибо!

Мы указываем длину Коробки Передач L. Обратите внимание, что длина коробки передач будет отличаться от скорости двигателя. Для получения подробной информации, пожалуйста, обратитесь к длине L соответствующего параметра в следующей таблице параметров.

Длина коробки передач составляет около 20,5 мм до 38 мм. Длина коробки передач отличается для разных скоростей, поэтому, пожалуйста, проверьте соответствующую длину коробки передач в таблице параметров в зависимости от выбранной Вами скорости.

Ниже приведен размерный чертеж двигателя с диаметром вала 6 мм

Важное напоминание

Потому что мы используем различные измерительные инструменты, поэтому данные измерений размера продукта будут немного отличаться.

Если ваш проект имеет высокие требования к размеру двигателя, мы рекомендуем вам связаться с нами перед покупкой. Большое спасибо!

Мы указываем длину Коробки Передач L. Обратите внимание, что длина коробки передач будет отличаться от скорости двигателя. Для получения подробной информации, пожалуйста, обратитесь к длине L соответствующего параметра в следующей таблице параметров.

Длина коробки передач составляет около 20,5 мм до 38 мм. Длина коробки передач отличается для разных скоростей, поэтому, пожалуйста, проверьте соответствующую длину коробки передач в таблице параметров в зависимости от выбранной Вами скорости.

Ниже приводится значение таблицы параметров ① к (A)

① Коэффициент уменьшения

② Входное Номинальное напряжение постоянного тока

③ Скорость без нагрузки, единица измерения RPM/MIN (скорость колеблется вверх и вниз на 10%)

④ Ток без нагрузки, единица измерения (A)

⑤ Номинальная скорость нагрузки, единица измерения RPM/MIN (скорость колеблется вверх и вниз на 10%)

Rated Номинальный крутящий момент нагрузки, блок kgf. См. Нагрузка вашего проекта не должна превышать номинальную нагрузку крутящего момента двигателя, в противном случае срок службы двигателя будет уменьшен или двигатель горит.

Rated Номинальная входная мощность, блок (W)

⑧ Максимальный крутящий момент нагрузки, единица kgf. См, пожалуйста, игнорируйте этот крутящий момент

Maximum максимальный предельный ток нагрузки, единица измерения (A), пожалуйста, игнорируйте этот ток

⑩ Максимальный предел мощности нагрузки, блок (W), пожалуйста, игнорируйте эту мощность

(A) "L" Длина коробки передач; Длина коробки передач сокращена как "L", а единица измерения длины-мм. Это относится к длине коробки передач, соответствующей выбранному параметру. Как мы все знаем, скорость двигателя отличается, структура шестерни внутри коробки передач отличается, поэтому длина коробки уменьшения отличается.

Важное напоминание: длина редуктора отличается, а общая длина двигателя также отличается. После выбора напряжения и скорости без нагрузки двигателя, вам нужно проверить соответствующую длину коробки передач, И затем вы можете обратиться к Размерному чертежу выше, чтобы получить общую длину двигателя.

См. Схему ниже, чтобы просто рассчитать крутящий момент, необходимый для вашего проекта, который является номинальным крутящим моментом двигателя, который вы должны выбрать.

Ниже приведены цифры A и B, соответственно

Радиус рисунка а составляет 1 см, что означает, что радиус объекта, управляемого двигателем, составляет 1 см, а вес объекта-10 кг, затем крутящий момент двигателя, который вам нужно выбрать, составляет 10 кг. См;

Радиус рис. B-10 см, что означает, что радиус объекта, управляемого двигателем, составляет 10 см, а вес объекта-10 кг, затем крутящий момент двигателя, который вам нужно выбрать, составляет 100 кг. См;

Проще говоря, нагрузка вашего проекта должна быть выведена из радиуса объекта, а не только веса объекта.

Рассчитывается следующим образом
Рассчитать требуемый крутящий момент = радиус Управляемого объекта см * раз вес объекта

Чтобы вам было легче понять преобразование крутящего момента двигателя kgf. См в другие единицы, мы сделали следующую таблицу преобразования.

Ниже представлена основная информация об этом двигателе

(1) Название двигателя: планетарный мотор-редуктор постоянного тока

(2) Что такое планетарный мотор-редуктор?
Планетарный мотор-редуктор-это новый тип мотор-редуктор с широкой универсальностью.

Двигатель имеет небольшой размер, низкий уровень шума, большой выходной крутящий момент, стабильную работу и длительный срок службы.

Срок службы планетарного зубчатого двигателя в 3 раза больше обычного зубчатого двигателя (но предпосылка в том, что нагрузка вашего проекта не превышает крутящий момент двигателя)

(3) Номинальное напряжение: 6 В постоянного тока, 12 В постоянного тока и 24 В постоянного тока

(4) Скорость нагрузки отсутствует:

9 / 12 / 19 / 40 / 48 / 60 / 94 / 240 / 375 / 1200 rpm/min

(5) о крутящем моменте номинальной нагрузки двигателя: Скорость без нагрузки двигателя отличается, крутящий момент также будет отличаться, чем ниже скорость, которую вы выбираете этот двигатель, чем больше крутящий момент двигателя;

Короче говоря, чем медленнее Двигатель вращается, тем тяжелее нагрузка, которую он может управлять, и тем быстрее Двигатель вращается, тем легче нагрузка, которую он может управлять.

У некоторых людей будут сомнения. Если максимальная скорость этого двигателя приобретена, например, 1200 об/мин, если Мы уменьшаем скорость двигателя от 1200 об/мин до 9 об/мин, когда двигатель работает при 9 об/мин, может ли крутящий момент двигателя достигать 22 кг?

Это невозможно. Когда скорость двигателя регулируется, крутящий момент двигателя также уменьшится по мере уменьшения скорости. Например, Скорость мотора, который вы купили, составляет 1200 об/мин, а крутящий момент двигателя-0,2кг. См. При уменьшении скорости мотора, крутящего момента двигателя будет ниже, чем 0,2 кг. Если скорость двигателя значительно снижена, крутящий момент двигателя также будет Значительно уменьшен.

Если вы покупаете самую низкую скорость этого двигателя, например 9 об/мин, крутящий момент двигателя составляет 22 кг, если вы уменьшаете скорость двигателя от 9 об/мин до 1 об/мин, крутящий момент двигателя также будет ниже 22 кг.

Поэтому вам нужно рассмотреть, может ли конечный крутящий момент двигателя достичь нагрузки вашего проекта после того, как двигатель будет замедлен. Если нет, вам нужно рассмотреть возможность выбора других более низких скоростей или других двигателей.

Вы можете связаться с нами о принципе изменения крутящего момента со скоростью, мы можем помочь вам избежать ошибок при покупке, спасибо!

(6) направление вращения двигателя: CW или CCW; Поддержка обратного

(7) Материал зубчатой передачи: металлическая Шестерня s делает двигатель более длительным

(8) скорость двигателя может регулироваться с помощью регулятора скорости. Если вам также нужен контроллер скорости, вы можете связаться с нами, и мы порекомендуем вам наиболее подходящий контроллер.

Например, скорость двигателя составляет 9 об/мин, вы можете регулировать скорость от 0 об/мин до 9 об/мин или от 9 об/мин до 0 об/мин через регулятор скорости, то есть скорость, которую вы выбираете,-это регулируемая максимальная скорость.

Однако, если вы используете регулятор скорости для управления скоростью вращения двигателя, крутящий момент двигателя будет уменьшаться по мере уменьшения скорости. Если крутящий момент двигателя ниже, чем нагрузка вашего проекта, двигатель будет поврежден, вам нужно обратить особое внимание.

(9) Этот двигатель подходит для различных устройств микроавтоматизации. До тех пор, пока вы подтвердите, что напряжение двигателя и крутящий момент на ваш выбор подходят для напряжения и нагрузки вашего проекта перед покупкой, нет ограничений на объем использования этого двигателя.

Например, умный робот; Умный дверной замок; Бак DIY и т. д.

Ниже приводится описание качественных материалов и конструкций этого двигателя.

① Внешняя стена коробки передач
② Выходной вал двигателя доступен с диаметром вала 4 мм и 6 мм
③ Планетарная передача, с использованием утолщенной металлической шестерни, высокая прочность, снижает шум, делает двигатель стабильно работать
④ Планетарная рама
⑤ Солнцезащитное снаряжение
⑥ Соединительная пластина
Brushed высокоскоростной двигатель с щеткой постоянного тока
⑧ 4 М2 винтовые отверстия

Ниже приведен Контурный Рисунок двигателя
