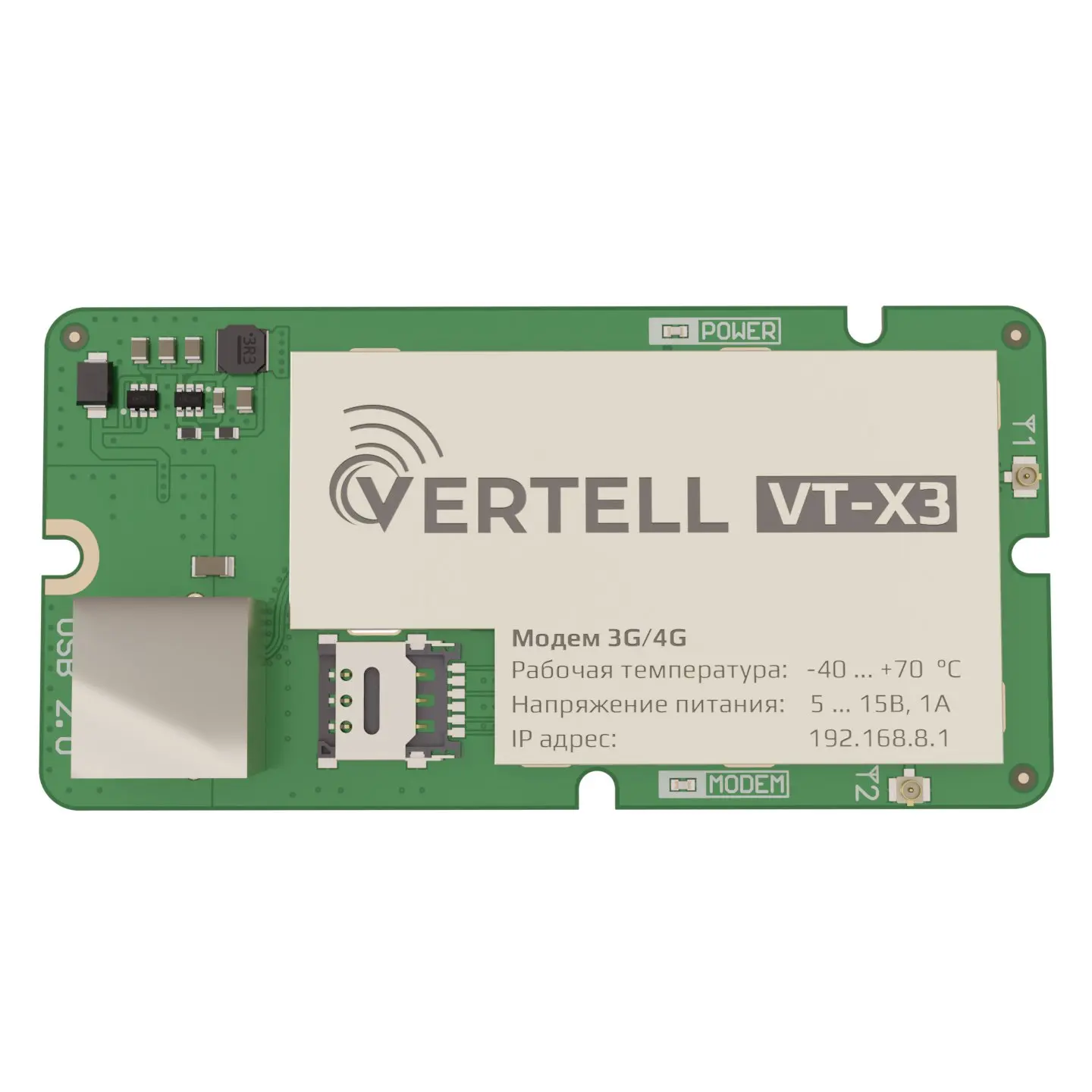

Встраиваемый модем VT-X3U

Vertell VT-X3U – встраиваемый модем для работы с USB роутерами.

Предназначен для установки в 3G/4G антенны с герметичным боксом. Модем можно установить в бокс или антенну. Установка модема внутри антенны позволяет получить максимальный сигнал LTE при отсутствии потерь в длинных кабелях.

Конструкция и элементная база Vertell VT-X3U позволяет использовать модем в широких диапазонах температур (от -40 до +70 °C) без использования дополнительного подогрева.

Vertell VT-X3U оснащен слотом для Nano-SIM с фиксирующей крышкой. Слот не допускает самопроизвольного отсоединения сим карты при вибрациях и температурных колебаниях.

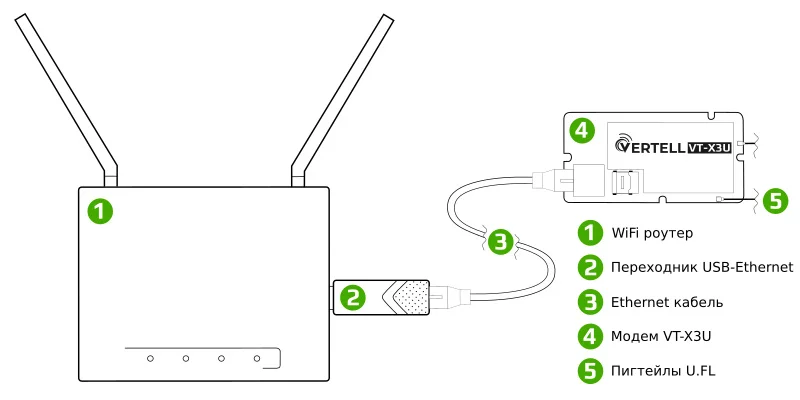

Схема подключения

Модем оснащен двумя разъемами U.FL (IPEX1) для подключения внешних антенн. При использовании антенны с технологией MIMO подключаются оба разъема. Разъем No1 подключается к разъему вертикальной поляризации антенны, разъем No 2 соответственно к разъему горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъем No1.

Подключение модема к USB роутеру производится с помощью патч-корда из витой пары. С одной стороны подключается в разъем на модеме, с другой стороны в USB - разъем на роутере через специальный USB-Ethernet переходник. Компанией VERTELL выпускается 2 разновидности USB-Ethernet переходников. При использовании патч-корда от 7 до 15 м применяется переходник с повышением напряжения до 12V. При использовании патч-корда до 7 м повышение напряжения не требуется и для подключения используется переходник без повышения напряжения. Для стабильной работы рекомендуется использовать витую пару из медного кабеля с сечением жилы AWG 24. Расшивка разъема витой пары допускается по стандарту T568A и T568В (прямой обжим). В комплект входит переходник без повышения напряжения для использования патч-корда до 7 м. Для патч-корда то 7 до 15 м необходимо дополнительно приобрести повышающий адаптер VT-UP.

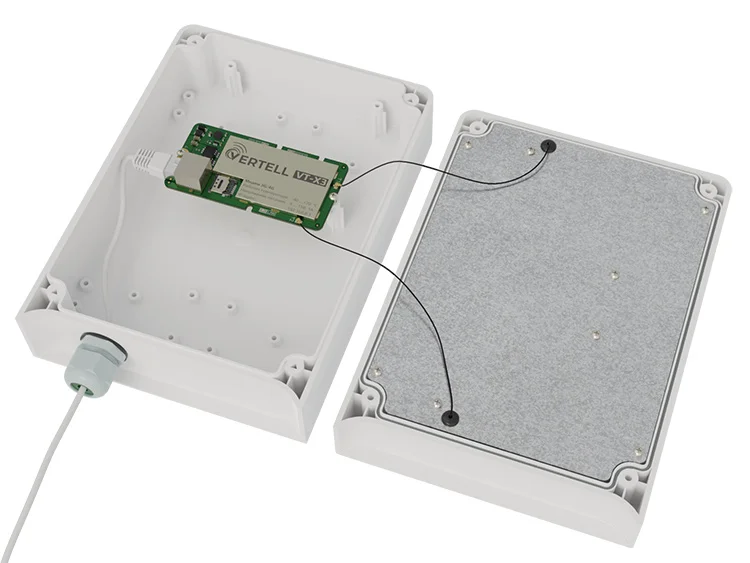

Установка в боксовой антенне

Места крепления модема Vertell VT-X3U подходят для установки его в попоулярные антенны, например PETRA-9 MIMO2x2 BOX, PETRA BB MIMO 2x2 UniBox-2. Компактное исполнение устройства позволяет устанавливать его в малогабаритные боксы и антенны - облучатели, например в бокс VT-BOX1 или антенну VIKA-21 MIMO BOX.

Настройка и управление

Полная инструкция на //vertell.ru.

Настройка и управление модемом осуществляется в web-интерфейсе через браузер телефона или компьютера.

Функционал позволяет:

1. Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band). При наличии большого числа базовых станций дает возможность подключиться к частоте с наилучшей скоростью.

2. Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета с вышки оператора.

3. Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удаленной работе, когда нет доступа для возможности физической перезагрузки оборудования.

В настройках реализованы функции: проброс портов, смена IP адреса, отправка SMS сообщений и USSD команд.

Технические особенности

• Компактный размер устройства – 100x50 мм.

• Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.

• Наличие механической защиты – металлическая крышка модема.

• Стандартизация кабельных соединителей, отсутствие винтовых разъемов.

• Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, KROKS, VERTELL.

Модем Vertell VT-X3U разработан, произведен и сертифицирован в России.
