Высокоточный генератор сигналов XR2206 синусоида/треугольник/квадратная волна

Высокоточный генератор сигналов XR2206 синусоида/треугольник/квадратная волна

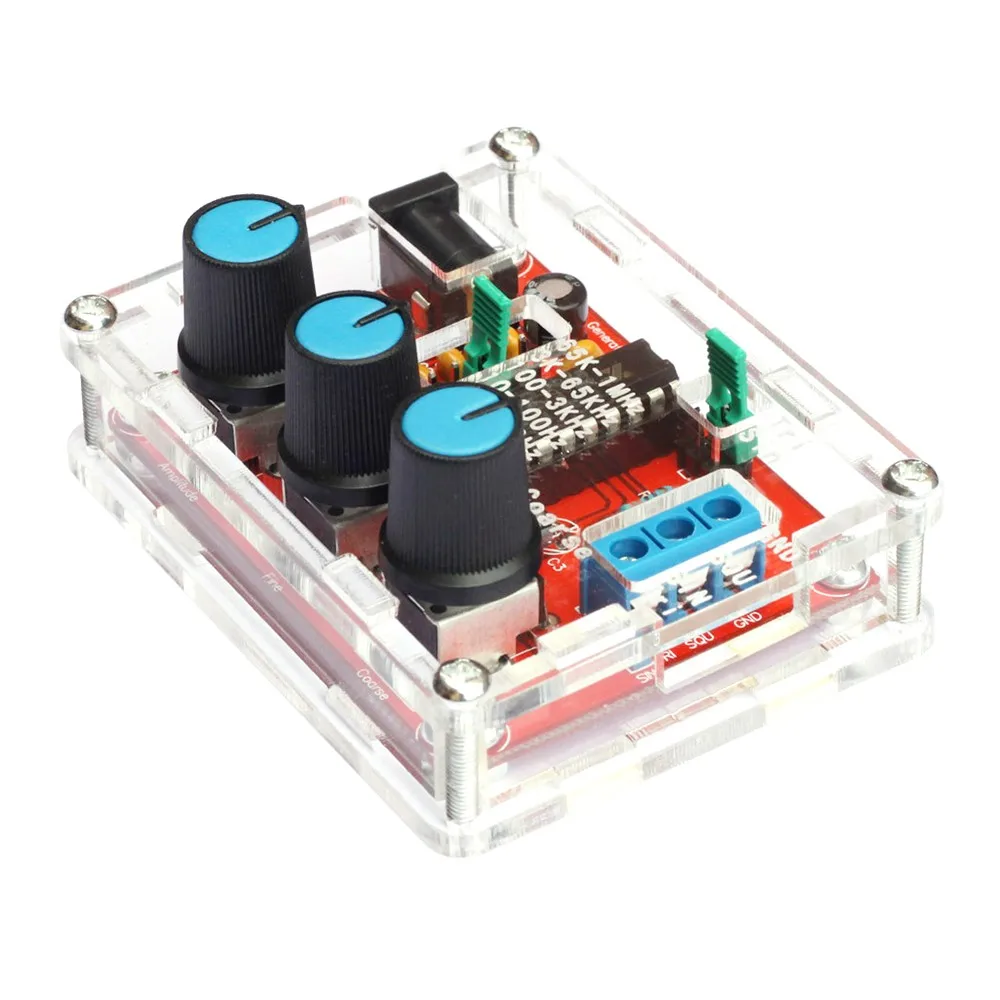

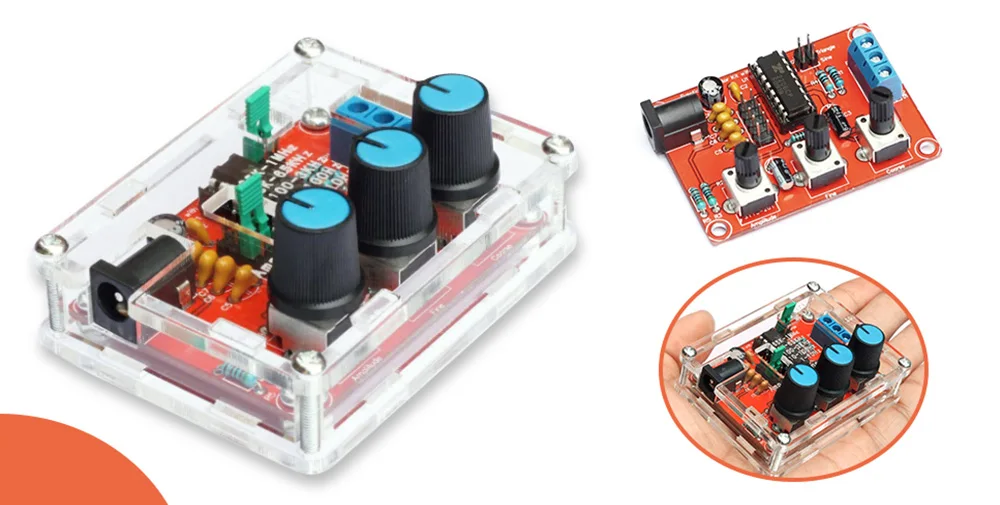

XR2206 Высокоточный генератор сигналов генерирует синусоидальную/треугольную/квадратную волну постоянного тока 9-12 в 1 Гц-1 МГц Частотный диапазон пайки

Введение:

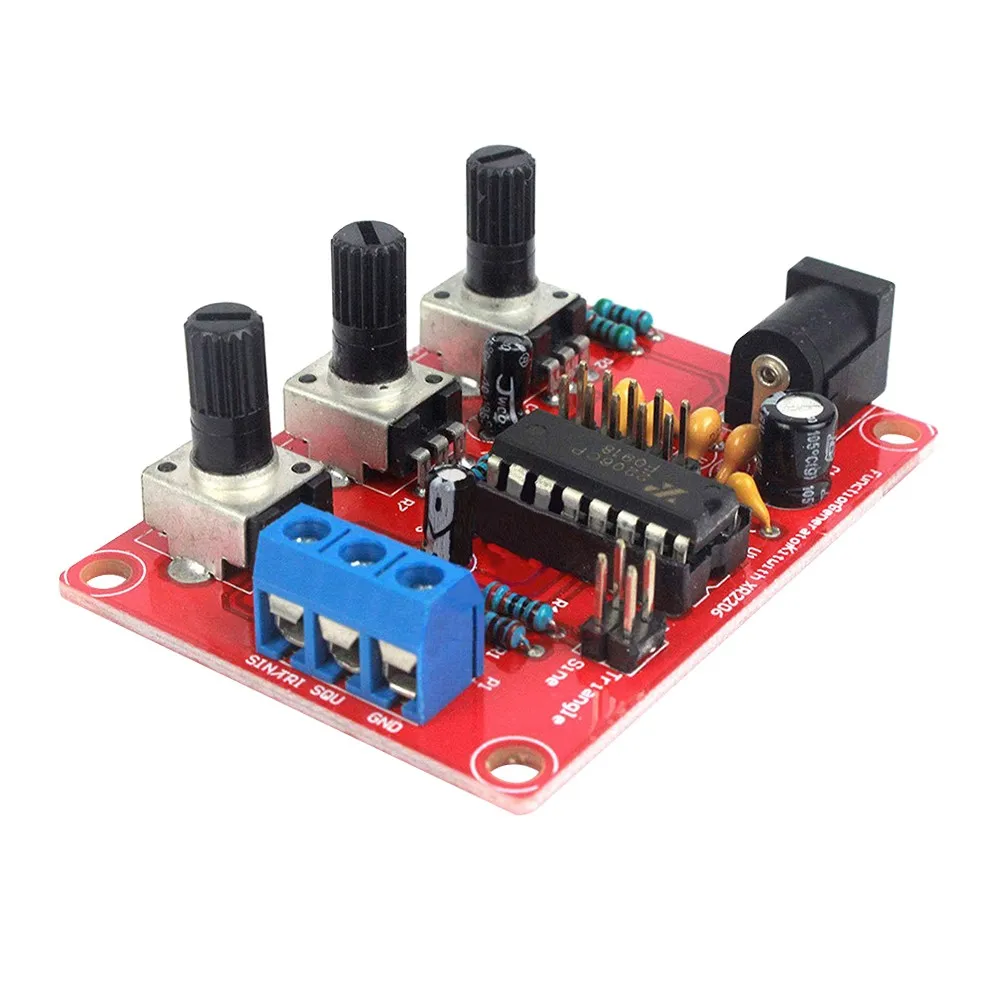

Это генератор сигналов. Это DIY сварочный Высокоточный генератор сигналов, который может генерировать синусоидальную волну, треугольную волну и квадратную волну.

Характеристика:

1). Его Частотный диапазон может быть от 1 Гц-1 МГц, амплитуда частоты может быть скорректирована, с грубой регулировкой и тонкой регулировкой.

2). Поддерживает 5-значное точное разрешение.

3). Он может использовать внешний источник питания 9-12 В или 9 В батареи, с широким диапазоном питания.

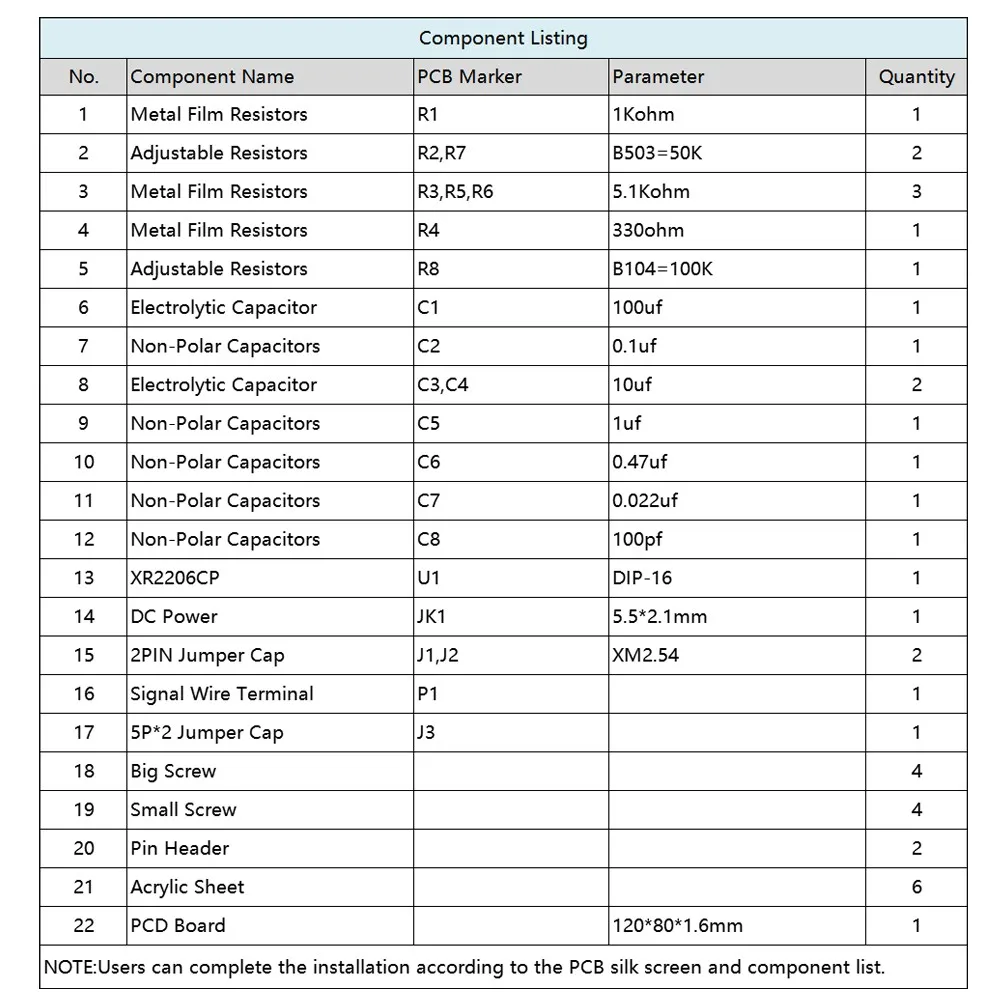

4). Все встроенные компоненты используются, количество компонентов невелико, а установка и отладка просты.

Параметр:

1) Название продукта: генератор сигналов

2). Входное напряжение: 9-12 В постоянного тока

3). Формы сигнала: квадрат, синус и треугольник

4). Сопротивление: 600 Ом + 10%

5). Частота: 1 Гц-1 МГц

6) Рабочая температура:-25 ℃ ~ 85 ℃

7) Рабочая влажность: 5% ~ 95% относительной влажности

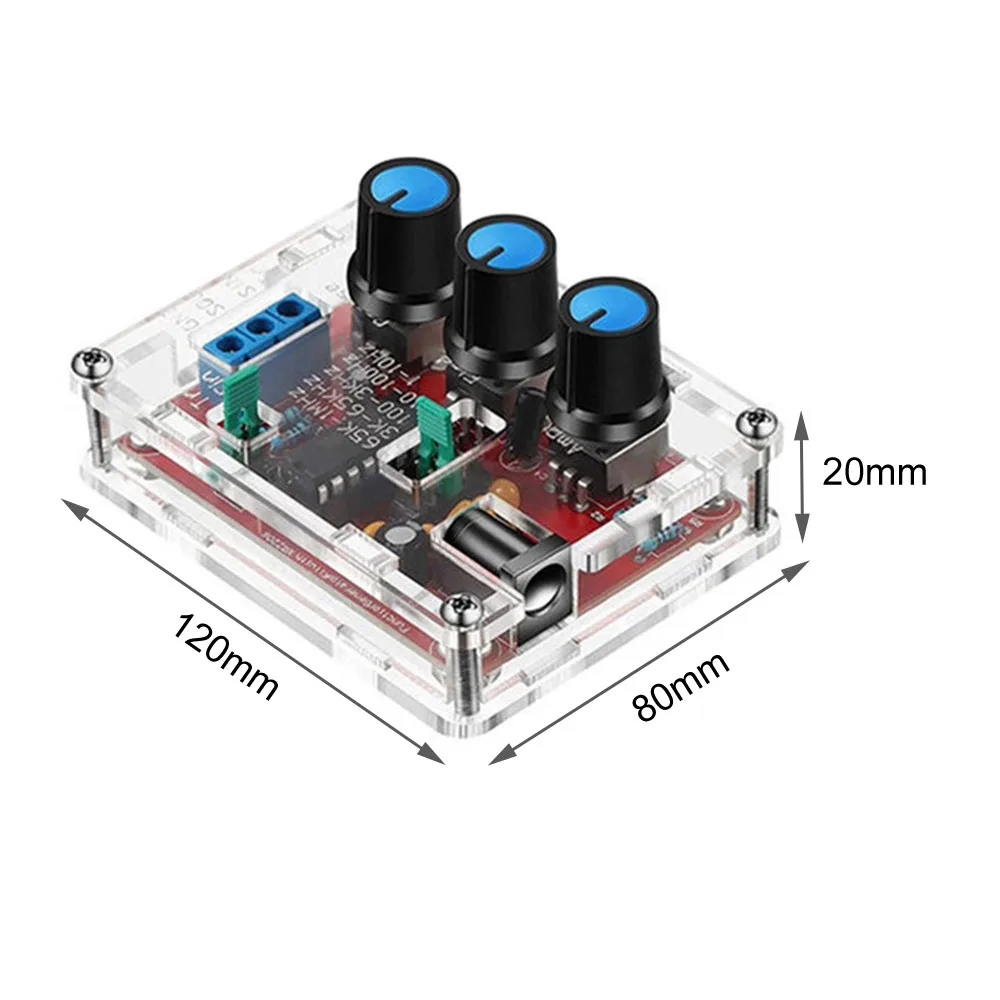

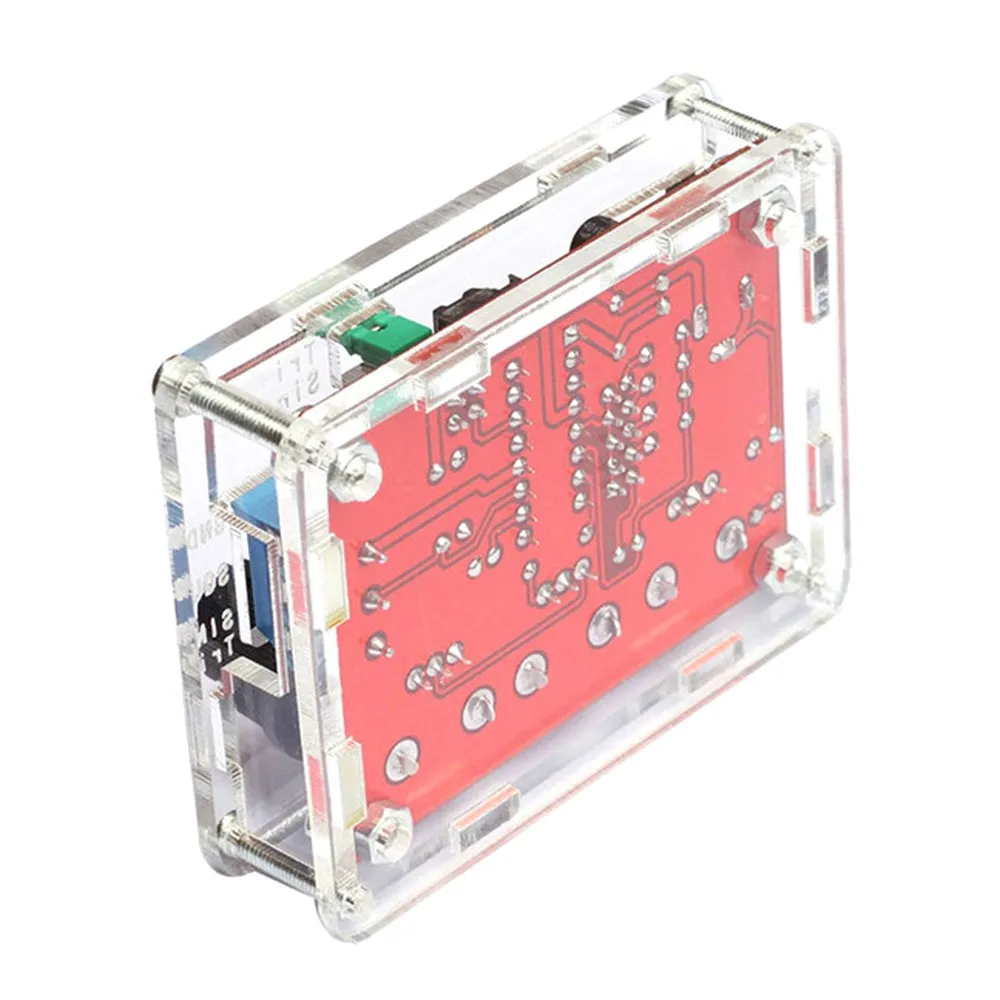

8). Размер: 120*80*20 мм

Параметры формы волны:

1). Синусоидальная волна:

1,1). Амплитуда: 0-3 в (при входном напряжении 9 В постоянного тока)

1,2). Искажение: 1% (макс., при 1 кГц)

1,3). Плоскость: + 0.05дб, 1 Гц-100 кГц

2). Квадратная волна:

1,1). Амплитуда: 9 В (без нагрузки, 8 в на входе постоянного тока)

1,2). Время подъема: 50 НС (макс., при 1 кГц)

1,3). Время осени: 30 НС (макс., при 1 кГц)

1,4). Симметричность: 5% (макс., при 1 кГц)

3). Треугольная волна:

1,1). Амплитуда: 0-3 в (при входном напряжении 9 В постоянного тока)

1,2). Линейность: 1% (до 100 кГц),10 мА
